РУЧНОЙ ТОРМОЗ 4G-5

11. Опустите автомобиль.

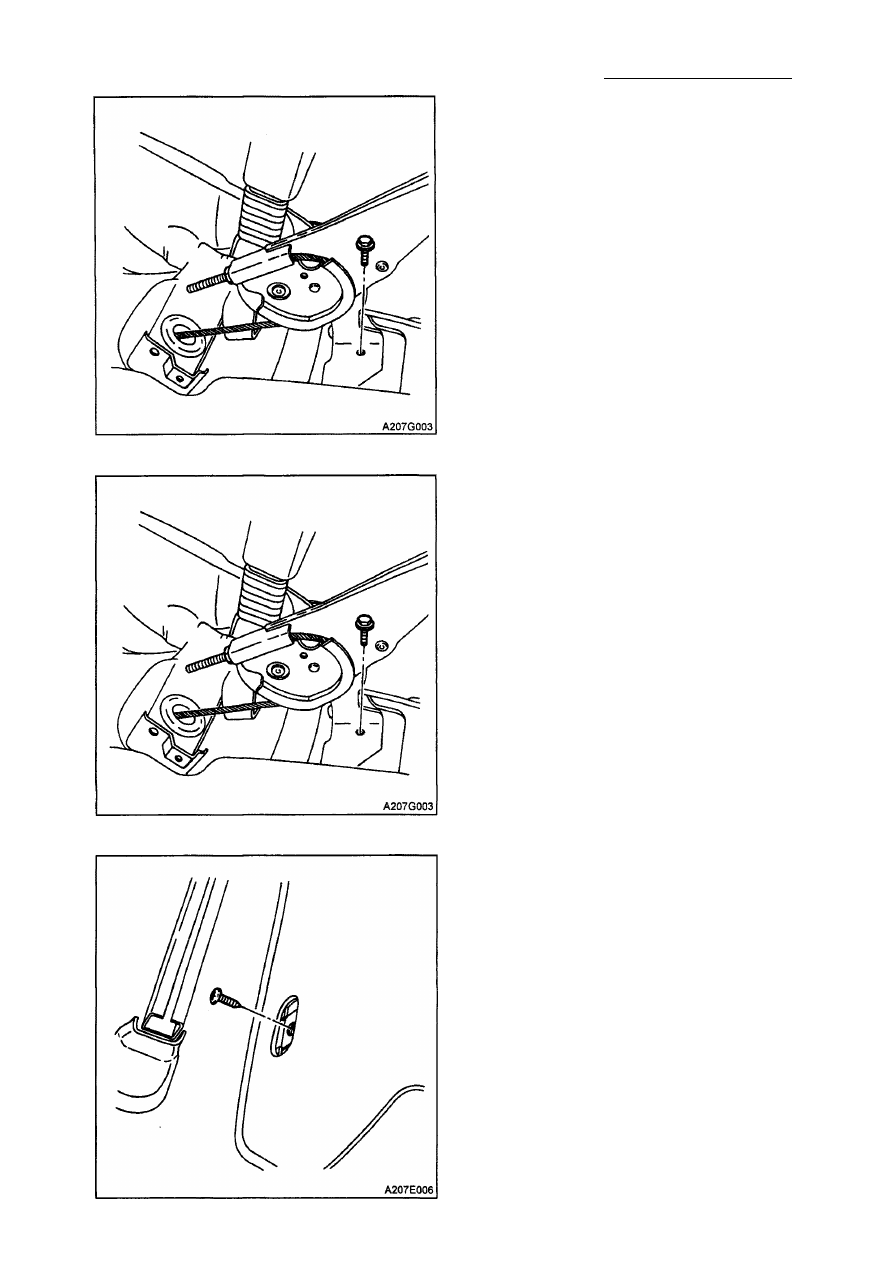

12. Выкрутите болты крепления рычага

привода ручного тормоза к днищу
кузова и удалите регулировочную
гайку, которая до этого момента была
ослаблена на штоке. Снимите всю
сборку рычага привода ручного
тормоза и затем отсоедините трос.

Предостережение: Если сигнальная лам­
па BRAKE (тормоз) на приборном щитке не
горит при включении ручного тормоза и
выключателе зажигания в положении ON
(вкл), то необходимо заменить выклю­
чатель ручного тормоза.

13. При необходимости замените выклю­

чатель ручного тормоза, который

присоединен к рычагу привода ручного

тормоза с помощью маленького винта.

14. Осмотрите трос рычага привода руч­

ного тормоза и рукоятку рычага каса­
тельно повреждений и, при необ­
ходимости, замените.

Монтаж
Предостережение: Если рычаг привода
ручного тормоза погнут или повреждён,
или если требуется новая рукоятка, тогда
полностью замените сборку рычага
привода ручного тормоза, которая вклю­
чает в себя новый выключатель ручного
тормоза и трос рычага.

1. Закрепите с помощью винта выклю­

чатель ручного тормоза к рычагу
привода ручного тормоза.

Затяжка
Затяните винт крепления выключателя

ручного тормоза к рычагу привода ручного

тормоза до величины 4 Н•м.
2. Прикрепите сборку рычага привода

ручного тормоза к днищу кузова.
Вставьте трос и шток.

3. Затяните шестигранную регулиро­

вочную гайку на штоке на величину,
приблизительно равную измеренной
при выполнении демонтажа.

Затяжка

Затяните болты крепления рычага привода
ручного тормоза к днищу кузова до
величины 20 Н•м.

4. Установите винты, крепящие крышку

консоли ручного тормоза к кронш­
тейнам тоннеля.

4 G - 6 РУЧНОЙ ТОРМОЗ

Затяжка

Затяните винты крепления крышки кон­
соли ручного тормоза к кронштейнам
тоннеля до величины 2.5 Н•м.

5. Поставьте пластмассовые крышки, ко­

торые прикрывают отверстия доступа к

винтам крепления крышки консоли
ручного тормоза с кронштейнами

тоннеля.

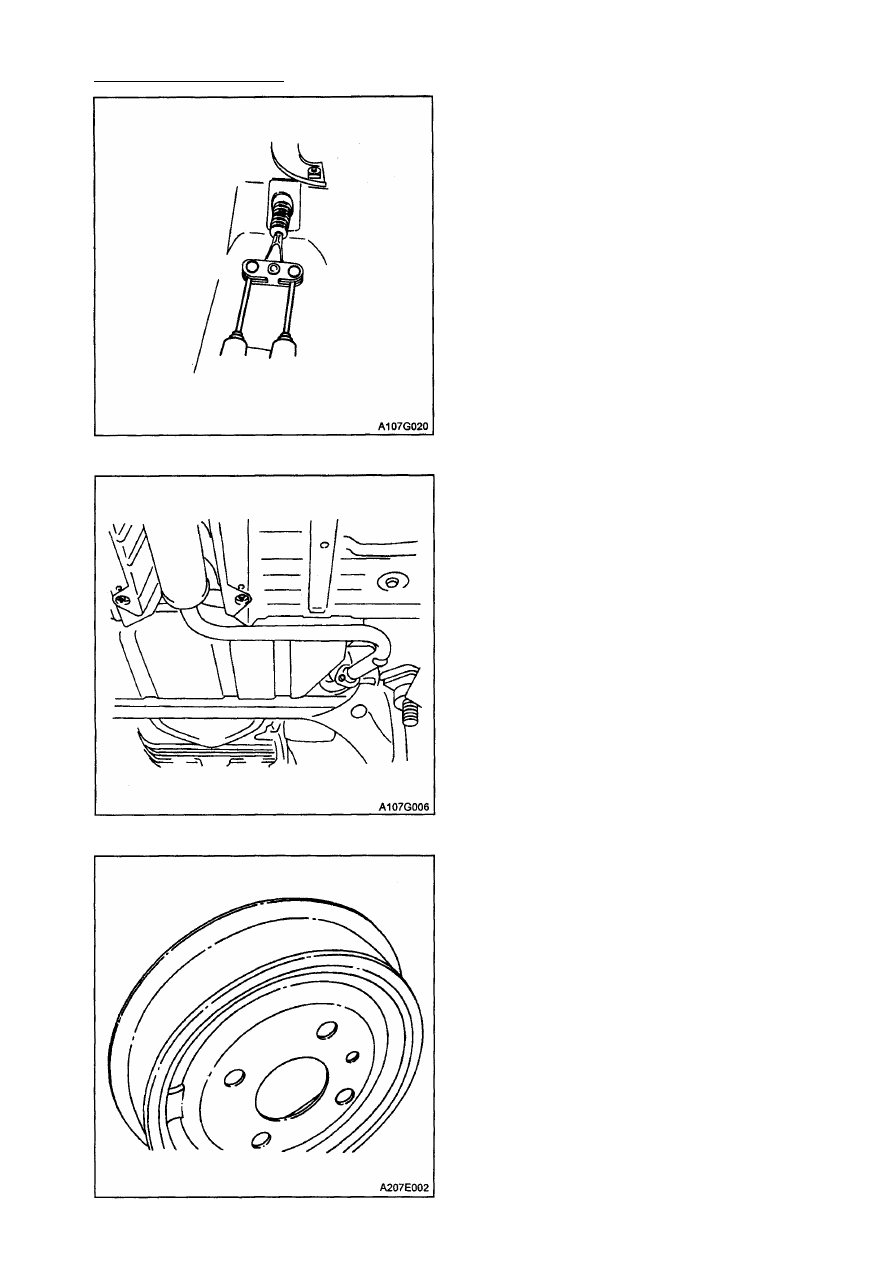

6. Поднимите автомобиль.
7. Установите резиновую втулку на дни­

ще кузова и закрепите уравнитель.

8. Вставьте тросы ручного тормоза в

уравнитель.

9. С помощью гаек теплового экрана,

закрепите тепловой экран переднего

глушителя к днищу кузова.

Затяжка
Затяните гайки теплового экрана перед­

него глушителя до величины 2.5 Н•м.

10. Установите передний глушитель в сбо­

ре. Обратитесь к разделу 1G "Выхлоп­
ная система двигателя".

11. Проверьте регулировку ручного тормо­

за. Обратитесь к подразделу "Регули­

ровка ручного тормоза" данного

раздела.

ТРОС РУЧНОГО ТОРМОЗА

Демонтаж

1. Для выполнения демонтажа крышки

консоли ручного тормоза, переднего
глушителя и теплового экрана, обра­

титесь к подразделу "Рычаг привода
ручного тормоза" данного раздела.

2. Снимите задние колеса. Обратитесь к

разделу 2Е "Шины и колеса".

3. Для автомобилей с антиблокировоч­

ной тормозной системой (ABS) (noкa-
зано на рисунке), чтобы снять задние

тормозные барабаны удалите стопор­

ный винт. Для автомобилей без ABS

для того, чтобы снять тормозной бара­

бан, удалите шплинт и гайку.

РУЧНОЙ ТОРМОЗ  4 G - 7

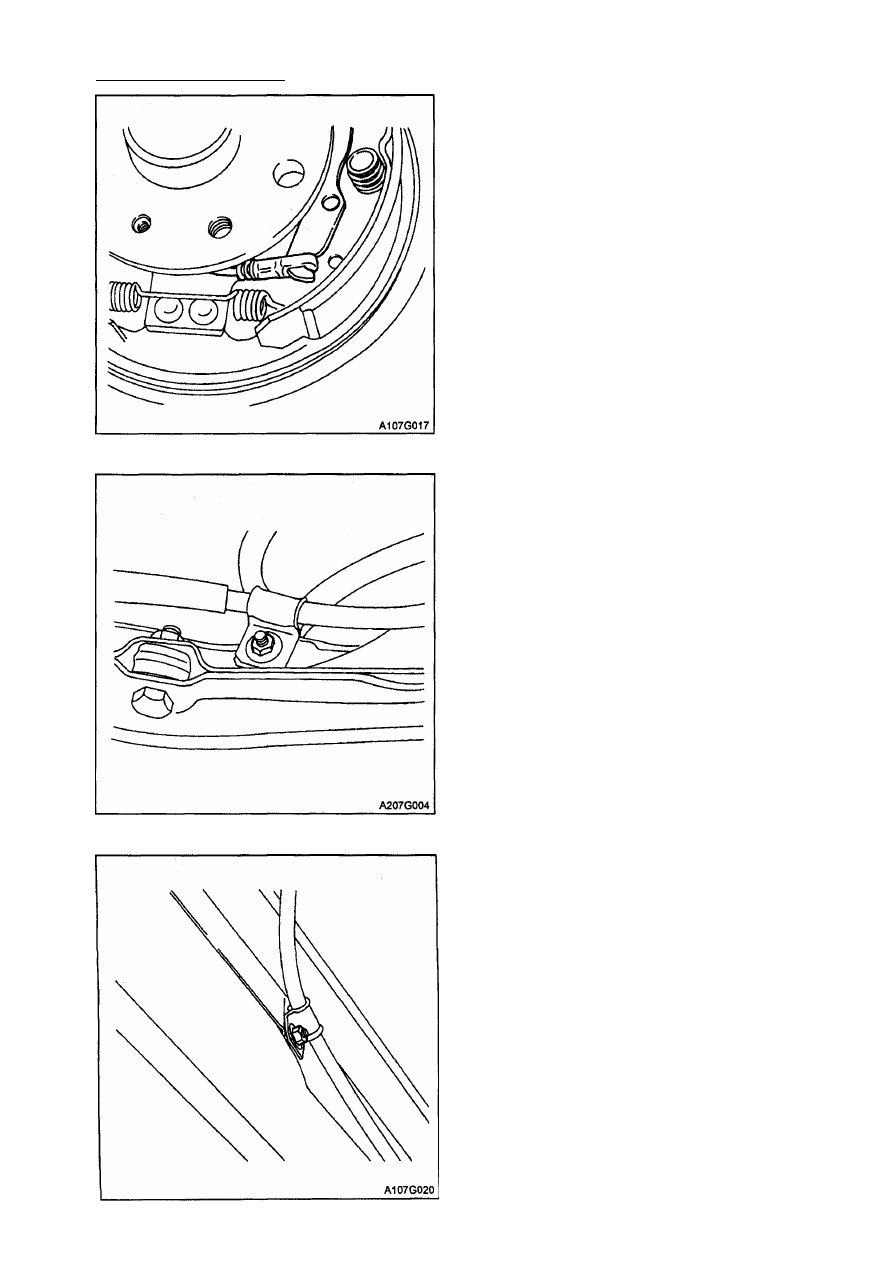

4. Снимите стопорные кольца троса руч­

ного тормоза на каждой стороне
автомобиля.

5. Удалите пластмассовую втулку.
6. Отсоедините трос тормоза от рычага

ручного привода колодок и от щита

тормозного механизма.

7. Удалите гайку, которая прикрепляет

тормозной трос к крепящему кронш­
тейну на задней оси. Снимите трос с

кронштейна на каждой стороне авто­
мобиля.

8. Удалите гайку, прикрепляющую трос

тормоза к боковым кронштейнам
днища кузова на каждой стороне
автомобиля.

9. Удалите гайку, прикрепляющую трос

тормоза к крепящему кронштейну,

находящемуся рядом с боковым
кронштейном днища кузова (только со
стороны водителя).

4G - 8 РУЧНОЙ ТОРМОЗ

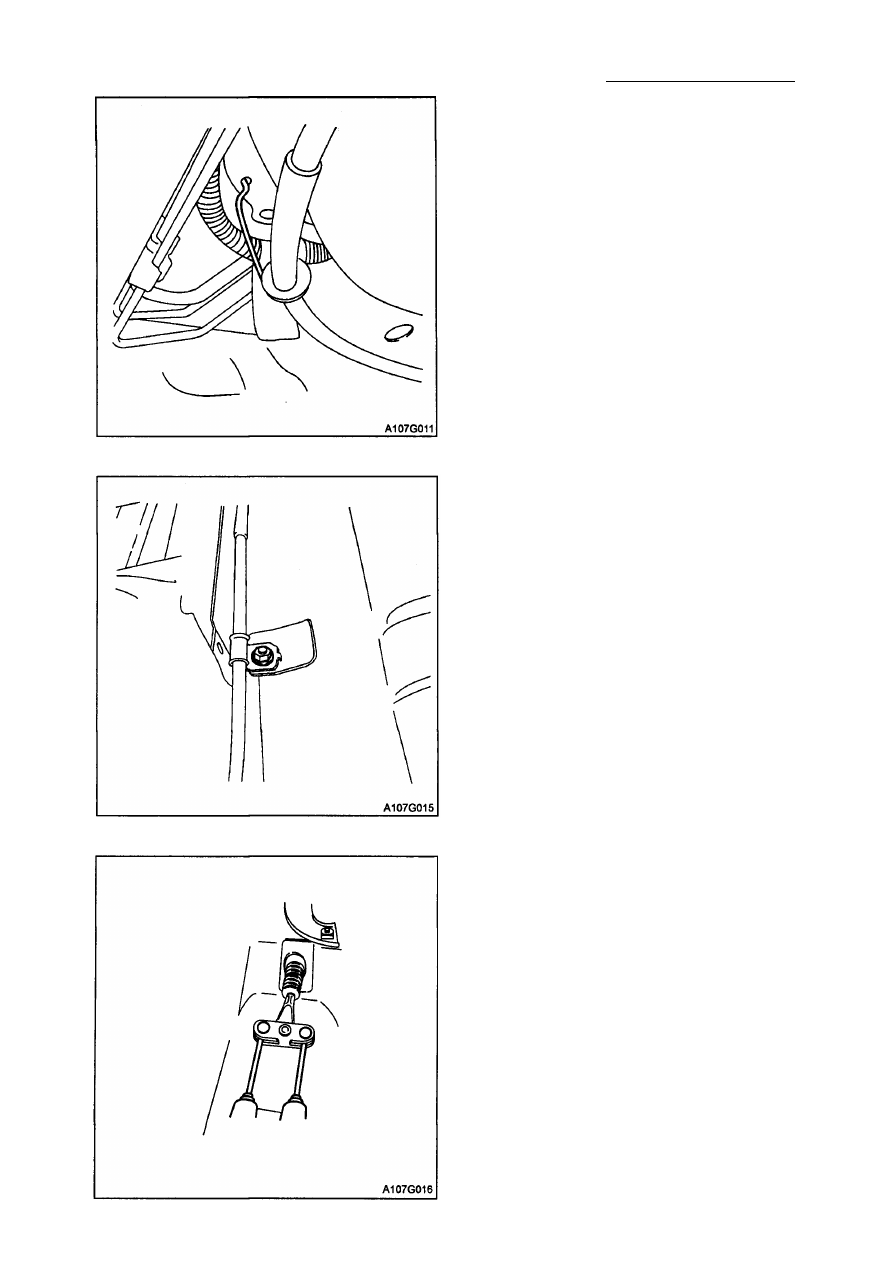

10. Вытащите тормозной трос с зажима

проводов (только со стороны пасса­
жира).

11. Захватите и вытащите тормозной трос

с удерживающего кронштейна, нахо­

дящегося рядом с зажимом проводов.

12. Удалите гайку, прикрепляющую трос

тормоза к кронштейну топливного

бака. Снимите трос.

13. Отсоедините тормозные тросы с урав­

нителя.

14. Снимите уравнитель.
