Дэу Ланос. Руководство по ремонту - часть 383

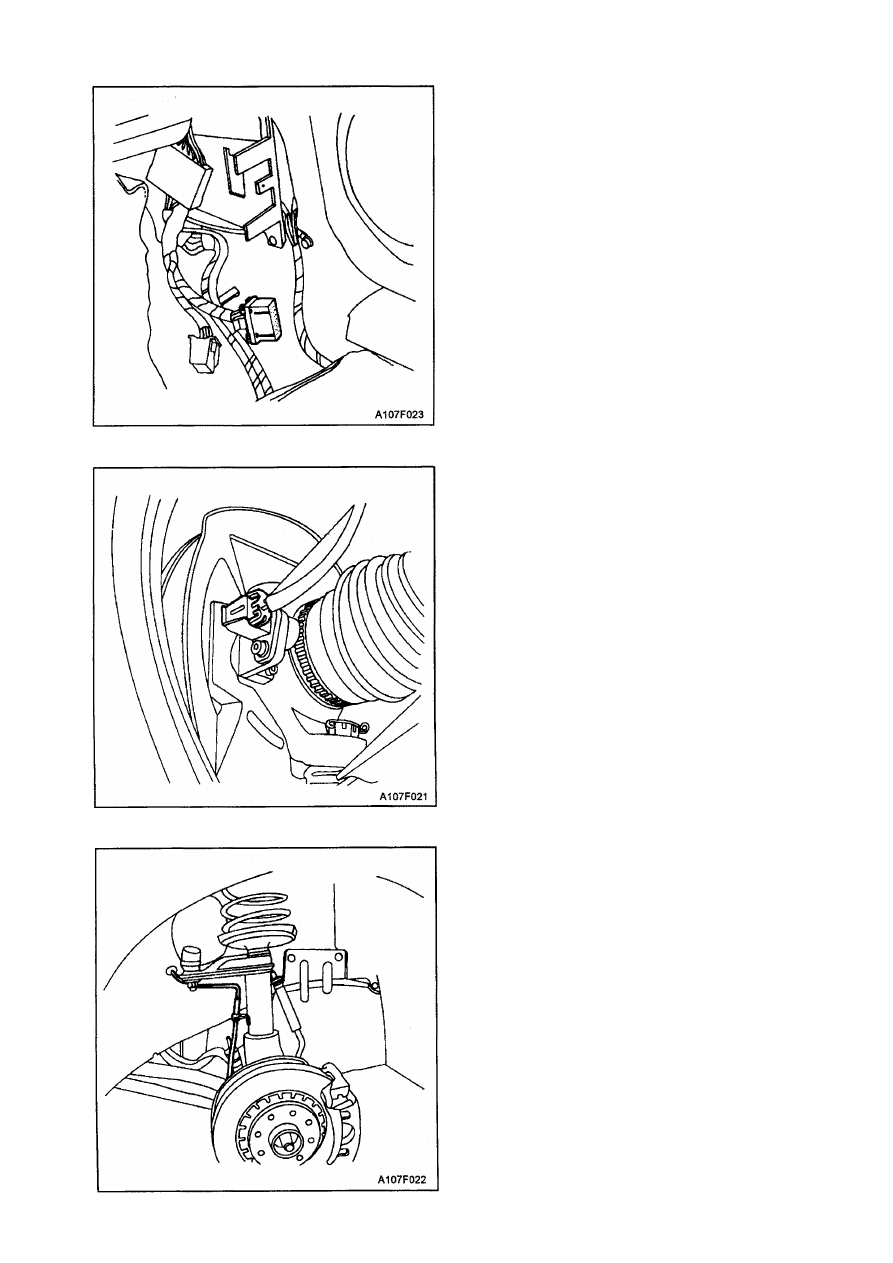

ЭЛЕКТРОПРОВОДКА ДАТЧИКА
СКОРОСТИ ПЕРЕДНЕГО
КОЛЕСА

Порядок снятия

1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Освободить ЭМУТ от крепежной скобы,

как описано в гл. "Электронный мо­
дуль управления тормозом (ЭМУТ)"

этого раздела.

3. Отсоединить разъем J1 (разъем имеет

24 штыря) от ЭМУТ, который располо­
жен позади правосторонней противо­
ударной панели.

4. Снять соответствующие выводы (клем­

мы) с разъема J1:

• Правая сторона: выводы ВЗ (корич­

невый) и А4 (зеленый).

• Левая сторона: выводы В4 (желтый)

и А5 (голубой).

5. Разомкнуть электропроводку вдоль

контура проводки, подлежащего заме­
не. Оба они проходят через теплоизо­

ляционную перегородку. Проводка

правостороннего датчика скорости
прерывается как раз внутри моторного
отделения. Проводка левостороннего

датчика скорости проходит по отводу

электропроводки вдоль верхней части

теплоизоляционной перегородки к ле­

вой стороне автомобиля и прерывает­
ся позади уравнительного резервуара.

6. Удалить проводку датчика скорости с

электропроводки.

7. Поднять автомобиль на опору.
8. Отсоединить колодку датчика скорости

переднего колеса.

9. Снять резиновую втулку проводки с пе­

ремычкой и протянуть проводку с пере­
мычкой через корпус.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 201

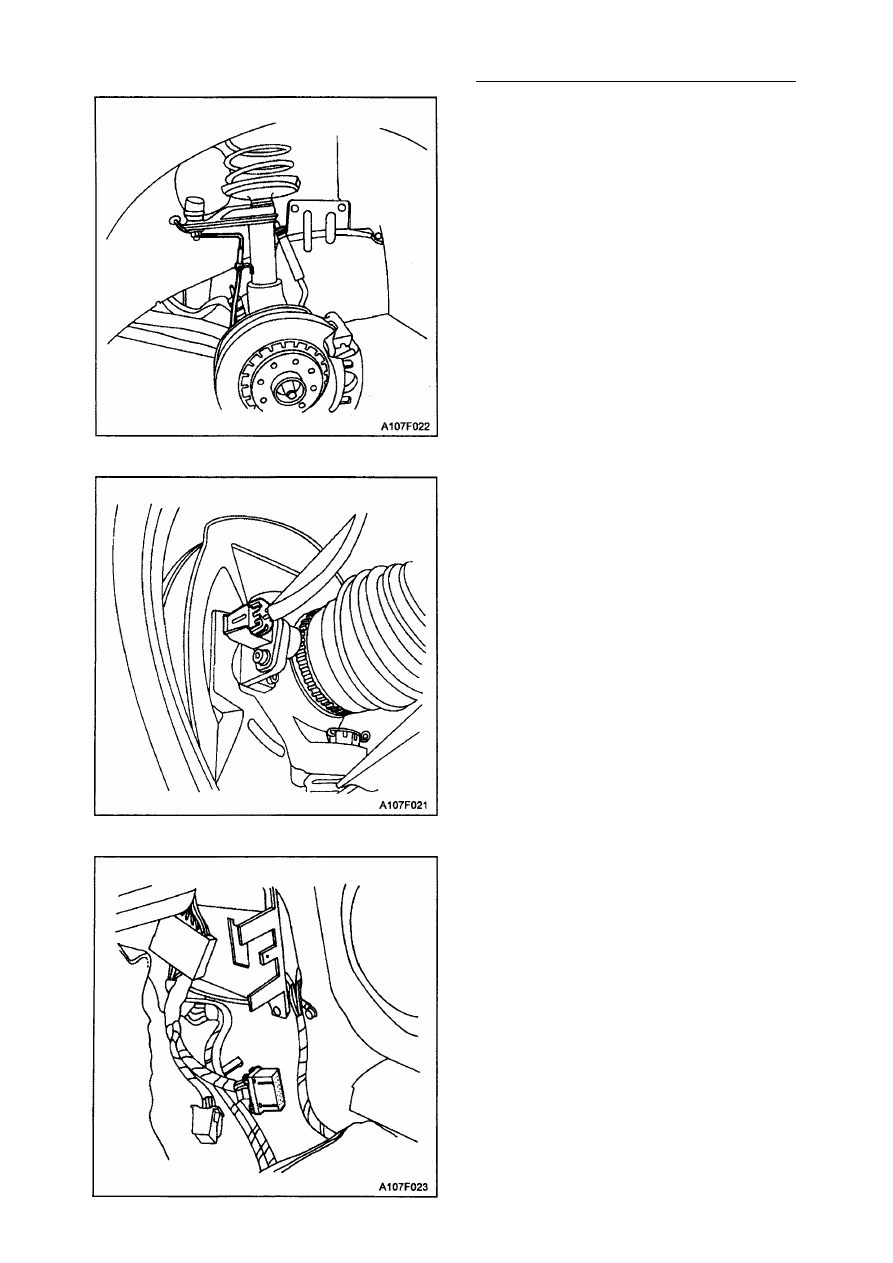

Порядок установки

1. Установить проводку с перемычкой дат­

чика скорости переднего колеса. Про­
тянуть проводку через корпус и закре­

пить резиновую втулку.

2. Подсоединить колодку датчика скорос­

ти переднего колеса.

3. Опустить автомобиль.
4. Поместить проводку с перемычкой в

электроцепь и протянуть ее через теп­

лоизоляционную стенку внутрь авто­

мобиля у ЭМУТ.

5. Вставить выводы в разъем J1, так же

как они были сняты:

• Правая сторона: выводы ВЗ (корич­

невый) и А4 (зеленый).

• Левая сторона: выводы В4 (желтый)

и А5 (голубой).

6. Подсоединить колодку J1 ЭМУТ.
7. Поместить ЭМУТ в удерживающее

крепление, как описано в гл. "Элект­

ронный модуль управления тормозом

(ЭМУТ)" этого раздела.

8. Подсоединить отрицательный провод

аккумуляторной батареи.

4F - 202 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

ДАТЧИК СКОРОСТИ ЗАДНЕГО

КОЛЕСА

Датчик скорости заднего колеса цельно-

выполнен с узлом ступицы заднего ко­

леса. Если датчик скорости заднего ко­
леса имеет дефект, необходимо заменить
узел ступицы колеса. См. раздел 2D,

"Задняя подвеска".

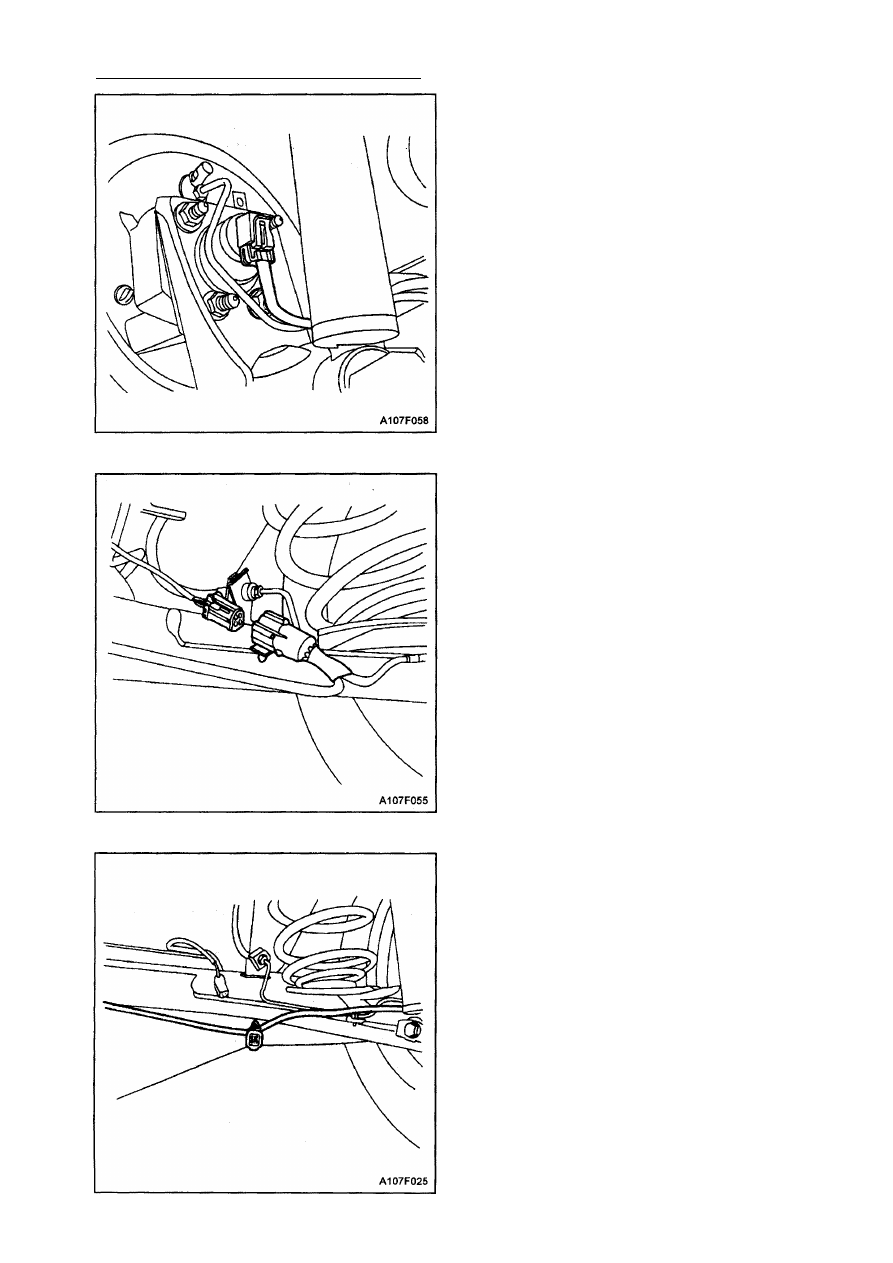

ЭЛЕКТРОПРОВОДКА ДАТЧИКА
СКОРОСТИ ЗАДНЕГО КОЛЕСА

Порядок снятия

1. Отсоединить отрицательный провод ак-

кумуляторной батареи.

2. Поднять автомобиль на опору.
3. Отсоединить колодки датчика скорости

заднего колеса на обоих колесах.

4. Снять разъем С902 с удерживающего

крепления, зажимая скобы держателя
и вталкивая и выталкивая держатель
из крепежного отверстия в оси.

5. Вынуть заднюю проводку с перемычкой

из разъема С902.

6. Освободить обе ветви проводки из дер­

жателей и снять ее с автомобиля.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 203

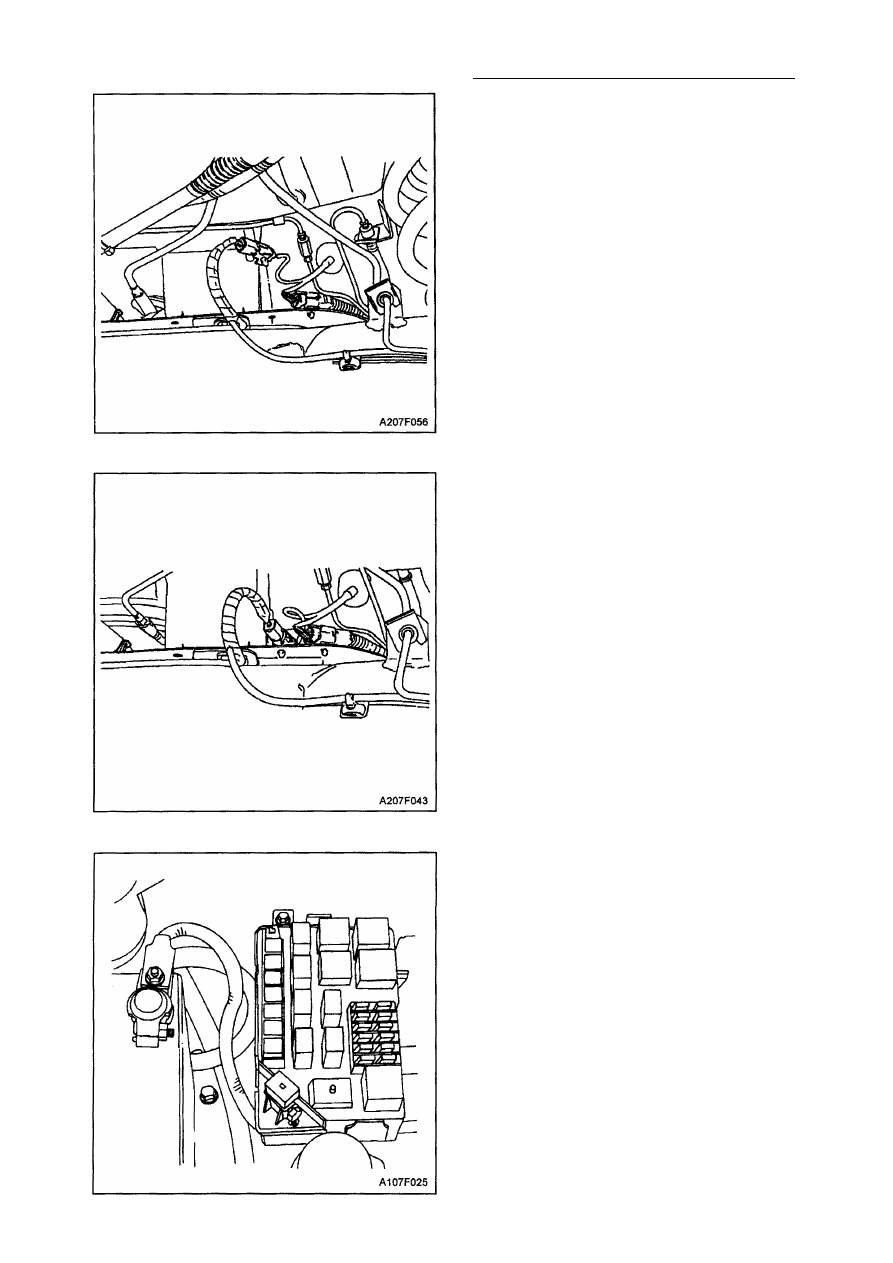

Порядок установки

1. Подсоединить новую проводку датчика

скорости колеса к обоим датчикам ско­
рости.

2. Вставить разъем проводки в С902.

3. Закрепить проводку в держателях.

4. Втолкнуть скобу держателя С902 в кре­

пежное отверстие.

5. Опустить автомобиль.
6. Подсоединить отрицательный провод

аккумуляторной батареи.

ПРЕДОХРАНИТЕЛЬ СИСТЕМЫ

Порядок снятия
Плавкий предохранитель системы АБС,
EF6, расположен в блоке предохраните­

лей привода, пятый предохранитель сис­
темы в ряду позади главного предохра­

нителя EF1, который крепится по диаго­
нали впереди блока предохранителей в
направлении аккумуляторной батареи.

1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Снять плавкий предохранитель систе­

мы с держателя.
