Дэу Ланос. Руководство по ремонту - часть 384

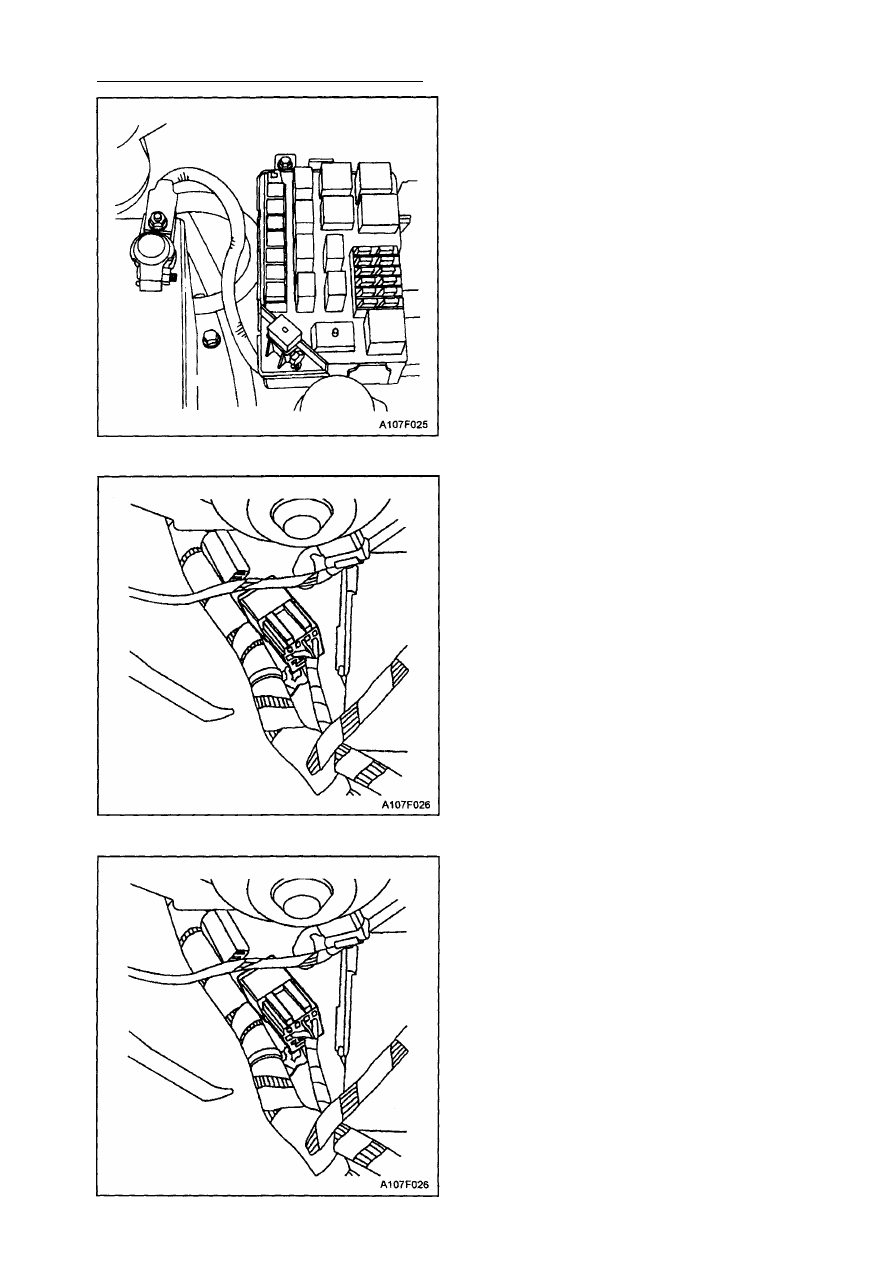

4F - 204 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Порядок установки

1. Установить новый 40-амперный предо­

хранитель системы в держатель.

2. Подсоединить отрицательный провод

аккумуляторной батареи.

РЕЛЕ СОСТОЯНИЯ АБС

Порядок снятия
1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Снять правостороннюю противоудар­

ную панель. См. раздел 9G, "Внутрен­
няя отделка".

3. Снять реле состояния АБС с колодки в

электропроводке.

Порядок установки

1. Подсоединить реле состояния АБС к

колодке.

2. Установить правостороннюю противо­

ударную панель. См. раздел 9G, "Внут­

ренняя отделка".

3. Подсоединить отрицательный провод

аккумуляторной батареи.

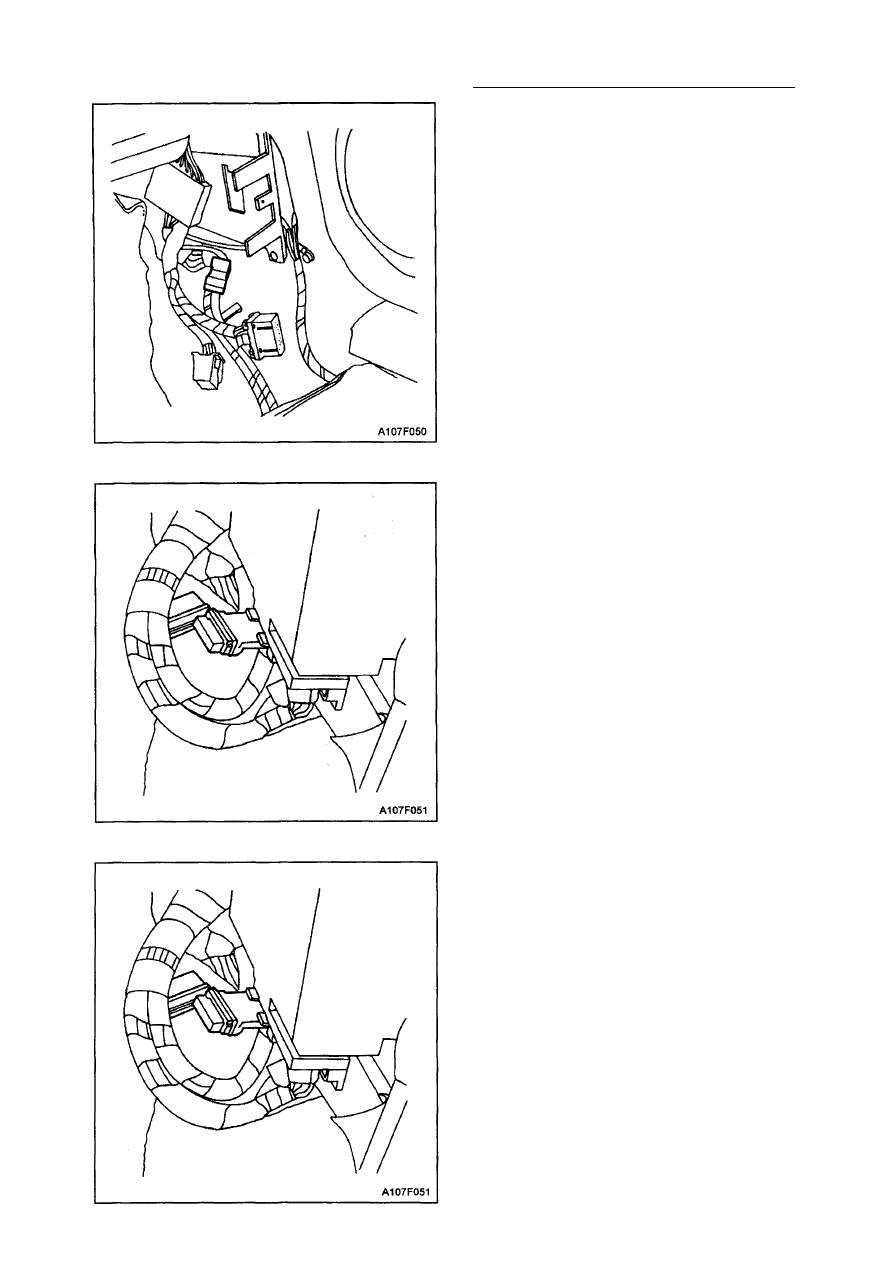

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 205

ПРЕДОХРАНИТЕЛЬ
СОЛЕНОИДА АБС

Порядок снятия

1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Поместить держатель плавкого пре­

дохранителя соленоида АБС, закреп­
ленного с помощью ленты в электро­

проводке АБС, между корпусом тепло/
воздухораспределителя и теплоизоля­
ционной стенкой.

3. Снять защелку крышки и открыть дер­

жатель плавкого предохранителя.

4. Снять плавкий предохранитель.

Порядок установки

1. Установить новый 10-амперный предо­

хранитель соленоида в разъем.

2. Закрыть и защелкнуть крышку.
3. Установить правостороннюю проти­

воударную панель. См. раздел 9G,

"Внутренняя отделка".

4. Подсоединить отрицательный провод

аккумуляторной батареи.

4F - 206 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

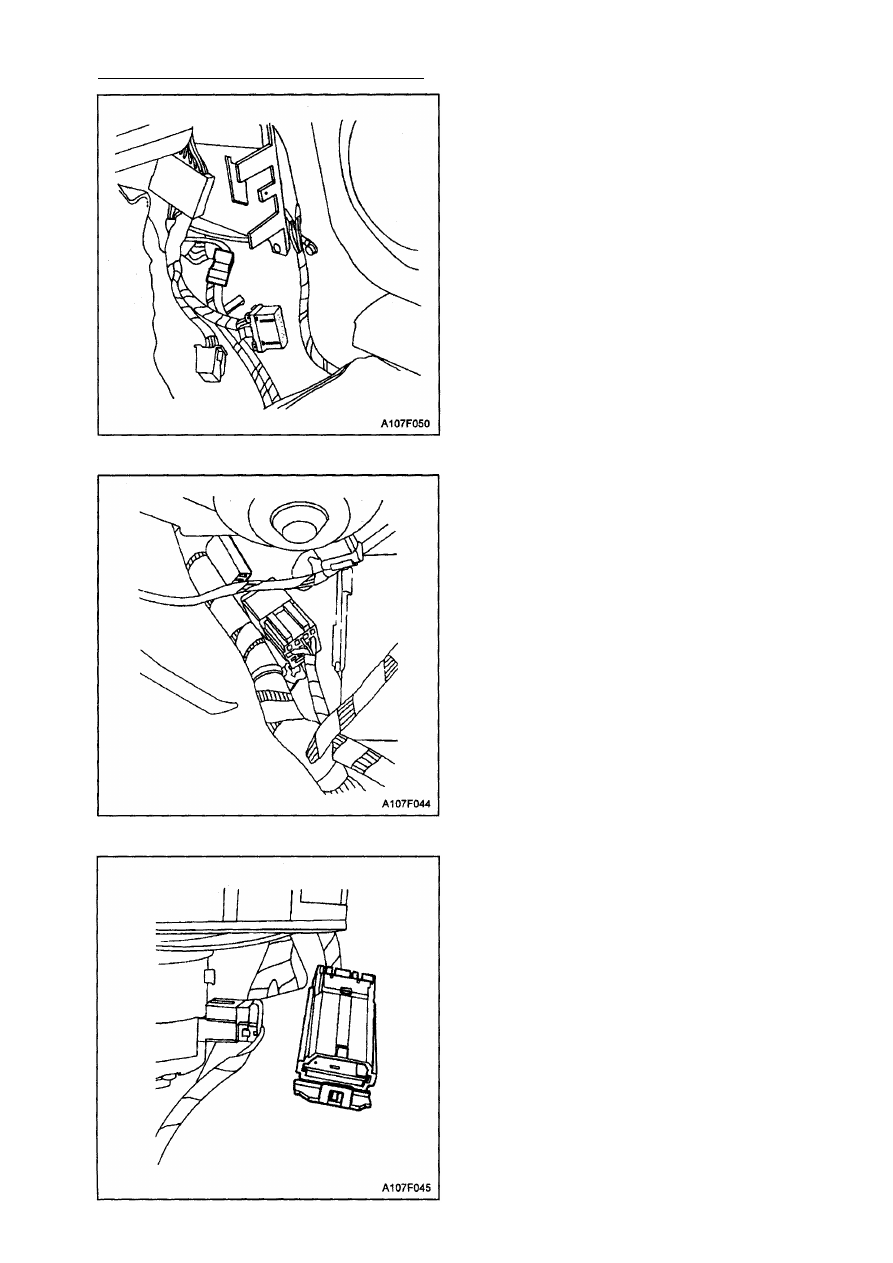

ИНДИКАТОРЫ

Индикаторные лампы, связанные с рабо­

той АБС, являются частью приборной

панели. См. раздел 9Е, "Контрольно-из­
мерительные приборы и другое вспо­
могательное оборудование".

МОДУЛЬ ОСВЕЩЕНИЯ

Модуль освещения крепится с помощью
ленты к электропроводке АБС между кор­
пусом тепло / воздухораспределителя и

теплоизоляционной стенкой.

Порядок снятия

1. Отсоединить отрицательный провод ак­

кумуляторной батареи.

2. Снять правостороннюю противоудар­

ную панель. См. раздел 9G, "Внутрен­
няя отделка".

3. Отсоединить модуль освещения от

электропроводки АБС.

4. Открыть крышку модуля освещения.

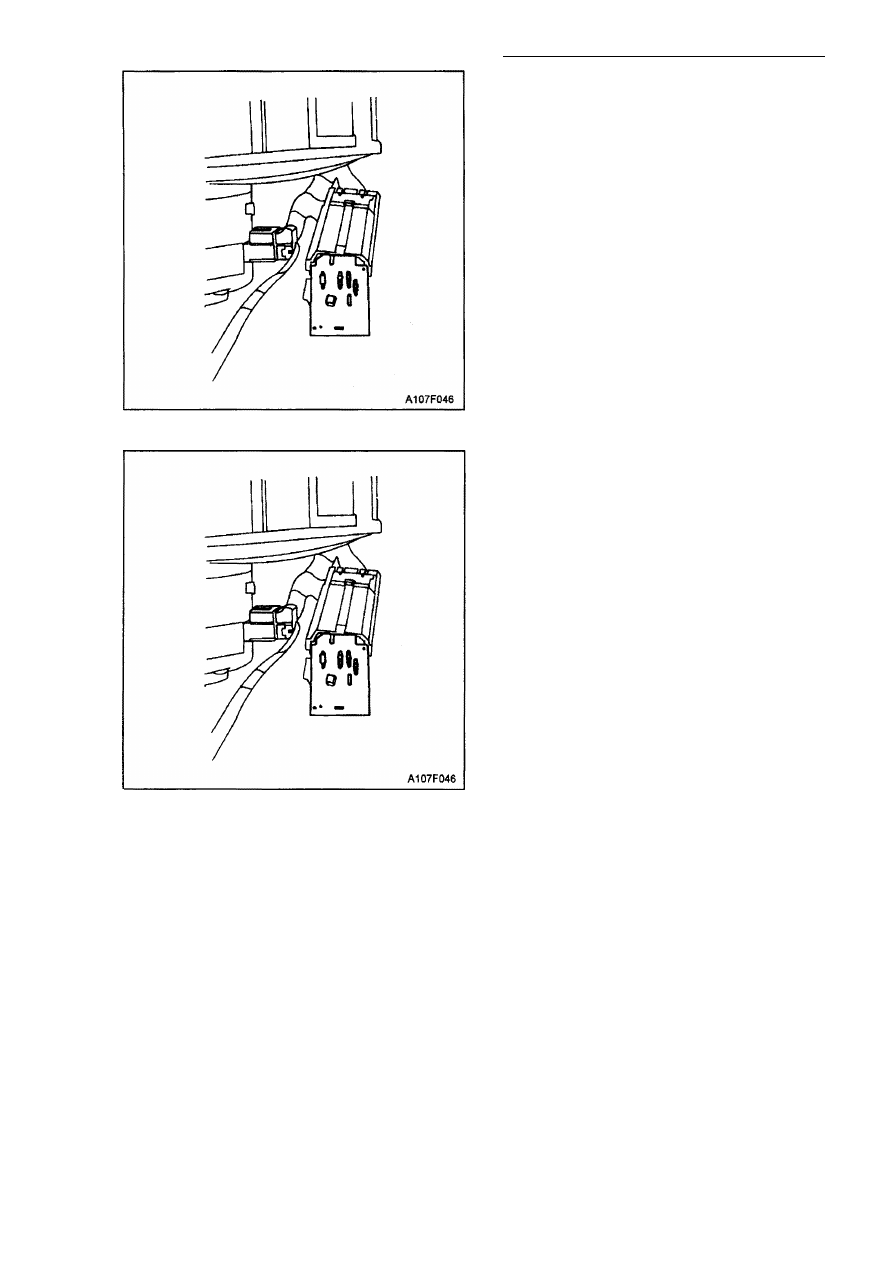

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 207

5. Вынуть модуль из корпуса. Возможно,

придется вставить лопасть отвертки в
паз у торца карты и использовать от­
вертку в качестве рычага, чтобы осво­
бодить карту из разъема внутри корпу­
са.

Порядок установки

1. Поместить модуль освещения в корпус.

Вдавить карту в разъем внутри модуля
и закрыть крышку. Убедиться, что карта
повернута так же как и вынутая. Для
этого имеется шпоночная канавка, ко­

торая пропускает карту только в одном

направлении. Чтобы найти этот паз, не­
обходимо заглянуть внутрь корпуса.

2. Прикрепить модуль освещения к элект­

ропроводке АБС с помощью изоленты.

3. Установить правостороннюю проти­

воударную панель. См. раздел 9G,

"Внутренняя отделка".

4. Подсоединить отрицательный провод

аккумуляторной батареи.
