АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -19

Диагностическая проверка цепи (окончание)

Пункт

Действие

Величина

Да

Нет

4

Проверить, есть ли код.
Есть такие коды?

-

См. "Диаг­

ностика с
помощью

сканеров"

Перейти к

гл. "Гидрав

лический
функцио­

нальный

контроль"

5

Проверить индикатор АБС.
Индикатор АБС включается и остается включенным?

-

Перейти к
гл. "Инди­

катор АБС

включен

постоянно"

Перейти

к п. 6

6

Проверить индикатор АБС. Индикатор АБС остается

отключенным в течение всей процедуры?

-

Перейти к
гл. "Инди­

катор АБС

выключен

постоянно"

Перейти к
гл. "Инди­

катор АБС

включен

постоянно"

7

1. Установить выключатель зажигания в положение

LOCK.

2. Отсоединить колодку J1 проводки ЭМУТ.
3. Установить выключатель зажигания в положение
ON.
4. Используя цифровой омметр измерить сопротив­
ление от массы до вывода В12, затем до вывода А9
колодки J1 проводки ЭМУТ. Сопротивление на каждом
выводе больше заданной величины?

10 Ом

Перейти

к п. 9

Перейти

к п. 8

8

Произвести ремонт разорванной цепи или устранить
короткое замыкание на массу в цепи проводов.
Ремонт завершен?

-

Система в

порядке

-

9

1. Установить выключатель зажигания в положение
LOCK.

2. Отсоединить колодку J1 проводки ЭМУТ.
3. Используя цифровой омметр измерить сопротив­
ление от колодки J2 проводки ЭМУТ, вывода С8 , до
массы. Сопротивление меньше заданной величины?

2 Ом

Перейти

к п. 11

Перейти

к п. 10

10

Починить обрыв в цепи проводов черного цвета меж­

ду выводом D колодки J2 проводки ЭМУТ и массой

G304 ЭМУТ. Ремонт завершен?

-

Система в

порядке

-

11

Используя цифровой омметр измерьте сопротивле­
ние от вывода В7 колодки J1 проводки ЭМУТ до выво­

да М линии сборки диагностической связи (ЛСДС).

Сопротивление меньше заданной величины?

2 Ом

Перейти

к п. 12

Перейти

к п. 13

12

Заменить модуль ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

13

Проверить соединение у вывода 17 колодки С210.

Соединение в хорошем состоянии?

-

Перейти

к п.. 15

Перейти

к п. 14

14

Произвести ремонт плохого соединения.
Ремонт завершен?

-

Система в

порядке

-

15

Починить обрыв в цепи проводов черно-белого цвета
между выводом В7 колодки J1 проводки ЭМУТ и выво­

дом М компенсатора ЛСДС.

-

Система в

порядке

-

4F-190 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОНТРОЛЬ АБС И ИНДИКАТОРА
ТОРМОЗА

Необходимые инструменты
Сканер
Функция повторной установки привода в
исходное положение вводится в действие
путем нажатия клавиши "F%" с основного
экрана АБС VI сканера. Следует всегда пов­
торно устанавливать привод в исходное по­
ложение перед выпуском жидкости из тор­

мозной системы, для удаления воздуха, со­

держащегося в герметичной системе внут­

ри цилиндров гидравлического модулятора.

Эта операция завершается путем возвра­
щения поршней гидравлического модуля­
тора в исходное положение и нагнетания
содержащегося в герметичной системе воз­

духа в направлении протекающих клапа­

нов, откуда его легко выпустить наружу.
Внимание: нельзя возвращать привода в
исходное положение если установлен ка­
кой-либо действующий код. Если какой-

либо код установлен, следует, перед тем,

как возвращать приводы в исходное поло­

жение, отремонтировать автомобиль и сте­

реть коды.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -191

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ПРЕДУПРЕЖДЕНИЯ ПО
ОБСЛУЖИВАНИЮ

Предупреждение: Тормозная жидкость
может раздражающее действовать
на глаза и на кожу. В случае попадания
предпринять следующие меры:
• При попадании в глаз - тщательно про­

мыть водой.

• При попадании на кожу - промыть водой

с мылом.

• При попадании в пищу - немедленно про­

консультироваться с врачом.

Предупреждение: Чтобы не получить
травму вследствие плохих тормозов,
не стучите по тормозной системе
транспортного средства, чтобы зас­
тавить тормозную систему рабо­
тать.

Примечание: снятые крепежные детали

всегда вставляйте обратно в то же место,
откуда они сняты. Если крепежную деталь
необходимо заменить, используйте для за­
мены деталь нужного номера. Если в нали­
чии нет детали нужного номера, можно ис­
пользовать деталь равного размера и рав­
ной прочности (или прочнее). Крепежные

детали, которые не используются повторно

и детали, требующие резьбового соедине­
ния, необходимо заказывать. При установке
крепежных деталей необходимо применять
правильные величины крутящего момента.
Несоблюдение вышеизложенных правил
может привести к повреждению деталей
или системы.

Примечание: используйте для заполнения
гидравлической системы тормоза жидкость
марки DOT 3 или аналогичную ей. Не реко­
мендуется использование тормозной жид­
кости DOT 5 (силиконовой). Это может при­

вести к ухудшению эксплуатационных ка­
честв и к сокращению срока службы.

Примечание: избегайте попадания тормоз­
ной жидкости на окрашенные поверхности

транспортного средства, на провода, или на

колодки. Тормозная жидкость может повре­

дить краску и колодки. Если жидкость все же

попала на машину, промойте место попада­
ния водой, чтобы уменьшить степень пов­
реждения.

СЛИВНАЯ СИСТЕМА

(Показана для левостороннего управле­

ния, для правостороннего - аналогич­
ная)

Необходимые инструменты:

Сканер

Примечание: перед сливом тормозной

жидкости поршни переднего и заднего ци­
линдров должны быть смещены в верхнее

(первоначальное) положение. Используя
прибор для сканирования выбрать функ­
цию возврата привода в исходное положе­
ние. Вы не сможете заставить привод вы­
полнить функцию возврата в исходное по­

ложение при наличии текущих кодов. Если

коды имеются, необходимо отремонтиро­
вать автомобиль и удалить коды.
Если у вас нет под рукой прибора для скани­
рования, чтобы задать команду возврата в
исходное положение, необходимо проде­

лать следующее:

1. Поднять на опору переднюю часть маши­

ны так, чтобы приводные колеса оторва­

лись от земли.

2. Включить двигатель, включить передачу

и проехать на автомобиле со скоростью
около 5 км/час в течение 10 сек.

3. Следить за индикатором АБС. Убедиться,

что примерно через 3 сек индикатор гас­
нет.

• Если индикатор АБС продолжает све­

титься, продиагностировать неисправ­

ность с помощью прибора для скани­
рования.

• Если индикатор АБС остается в выклю­

ченном состоянии, остановить двигатель

и повторить пункты 2 и 3 еще раз.

Внимание: при выполнении ниже описан­
ной процедуры используйте подходящую

емкость и/или техническую ткань для сбора
тормозной жидкости и предотвращения ее

попадания на окрашенные поверхности,
провода или колодки.

4. Прочистить резервуар главного цилинд­

ра и поверхность вокруг него.

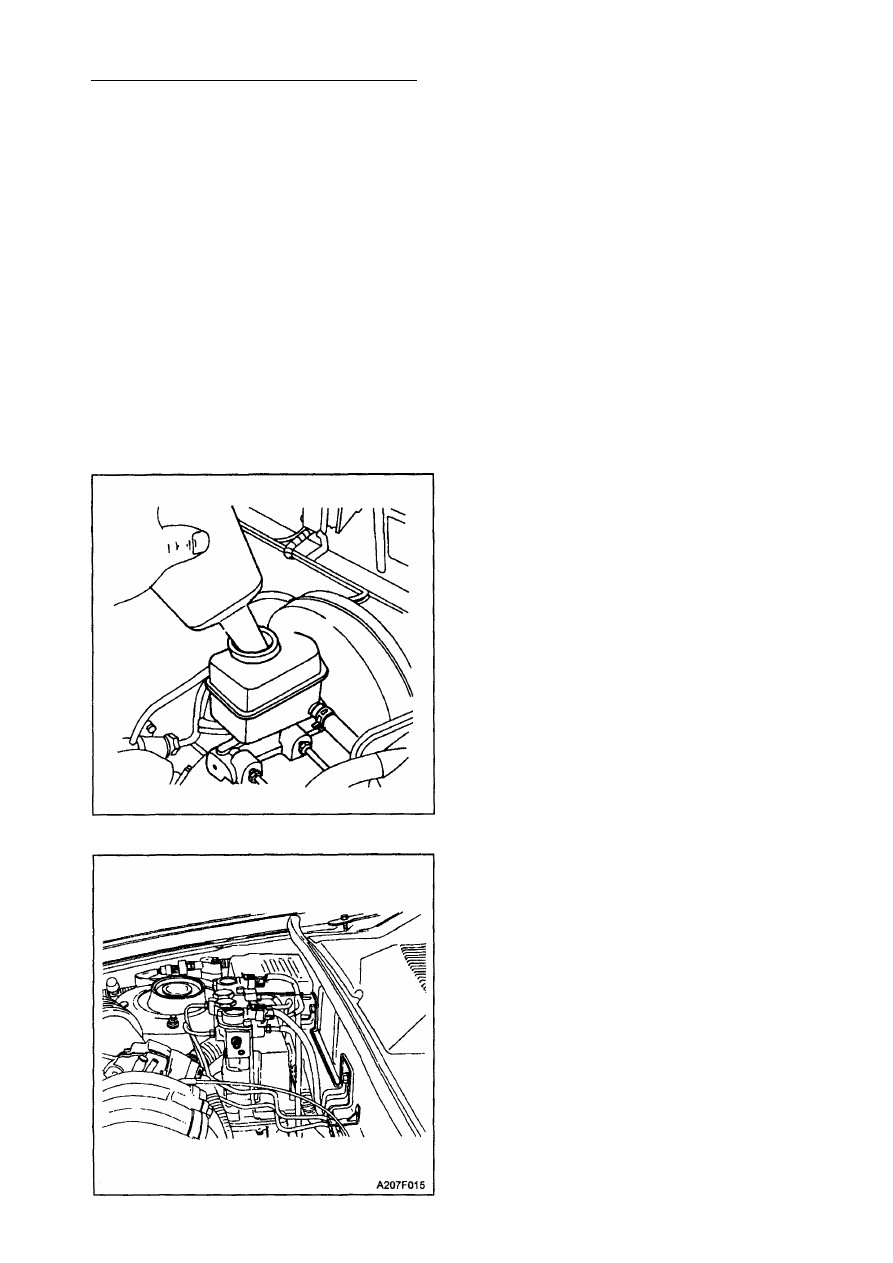

5. Снять крышку бачка главного цилиндра.
Примечание: не использовать тормозную

жидкость из открытой емкости во избежа­

ние попадания примеси воды.

4F -192 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

6. Следить за уровнем тормозной жид­

кости. При необходимости добавить

чистой тормозной жидкости марки DOT

3 или гидравлической тормозной жид­
кости эквивалентной марки.

7. Установить крышку бачка главного ци­

линдра.

8. Слить жидкость из гидравлического

модулятора:
8.1. Подсоединить чистый пластмассо­

вый сливной шланг к левосторон­
нему сливному кранику гидрав­
лического модулятора. Погрузить

другой конец сливного шланга в

чистую емкость, частично запол­
ненную тормозной жидкостью.

8.2. Медленно отвернуть левосторон­

ний сливной краник на 1 /2-3/4 обо­
рота.

8.3. С помощью помощника нажать на

тормозную педаль и удерживать
ее в таком положении до тех пор,

пока жидкость не начнет сливать­
ся.

8.4. Закрыть сливной краник и отжать

тормозную педаль. Повторять эта­

пы 5.2 и 5.3 до тех пор, пока не ис­

чезнут все воздушные пузырьки.

Затяжка
Затянуть сливной краник до 9 Н»м.
