АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-113

Код А044 - Левый передний канал не работает

Пункт

Действие

Величина

Да

Нет

1

Зрительно проверьте, подведены ли провода нужных
цветов/сочетание проводки колодки привода в сборе с
агрегатами и проводки колодки J2 ЭМУТ. Подведены

ли провода к соответствующим клеммам колодки?

-

Перейти

к п. 2

Перейти

к п. 7

2

1. Поверните выключатель зажигания в положение

ON.
2. Удалите излишний вакуум.
3. Выберите "Ручное управление" среди тестов ска­
нера АБС.

4. Выберите "Применение левого переднего привода"

и введите привод в действие.
5. Сильно нажмите на тормозную педаль.
6. Выберите "Отсоединение левого переднего приво­

да" и отсоедините привод.
Тормозная педаль упала?

-

Перейти

к п. 3

Перейти

к п. 4

3

1. Продолжайте сильно нажимать на педаль.

2. Выберите "Применение левого переднего привода"
и введите привод в действие.
Тормозная педаль поднялась?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 4

4

1. Уберите ногу с тормозной педали.

2. Выберите "Применение левого переднего привода"
и введите привод в действие, осторожно следя за

контрольным током и током обратного питания на ска­
нере. Величина тока обратного питания выше величи­

ны контрольного тока?

Перейти

к п. 8

Перейти

к п. 9

5

1. Поверните зажигание в положение LOCK.

2. Отключите колодку J2 ЭМУТ и колодку привода в
сборе с агрегатами.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммами С1 и С2 колодки
J2 ЭМУТ. Величина сопротивления находится в уста­
новленных пределах?

-

Перейти

к п. 10

Перейти

к п. 11

6

1. Используя тесты сканера АБС, проведите тест,

снижающий напряжение шестерен.
2. Поверните выключатель зажигания в положение
LOCK.
3. Снимите с автомобиля гидравлический модулятор/

узел привода в сборе с агрегатами.
4. Разъедините привод в сборе с агрегатами и гидрав­
лический модулятор.
5. Зажмите и попытайтесь привести в движение шес­

терню левого переднего гидравлического модулятора.
Может ли шестерня проделать, по крайней мер, 8
полных оборотов от стопора к стопору?

-

Система в

порядке

-

7

Закрепите все неплотные соединения?
Ремонт завершен?

-

Система в

порядке

-

4F -114 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А044-Левый передний канал не работает (окончание)

Пункт

Действие

Величина

Да

Нет

8

Замените ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

9

Устраните короткое замыкание в цепях проводов чер­

ного и розового цветов. Ремонт завершен?

-

Система в

порядке

-

10

Замените привода в сборе с агрегатами.
Ремонт завершен?

-

Система в

порядке

-

11

Замените гидравлический модулятор.
Ремонт завершен?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод
автомобиля в течение трех циклов для подтверждения того, что код не устанавливался. Цикл
состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и последующего отклю­

чения зажигания.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 115

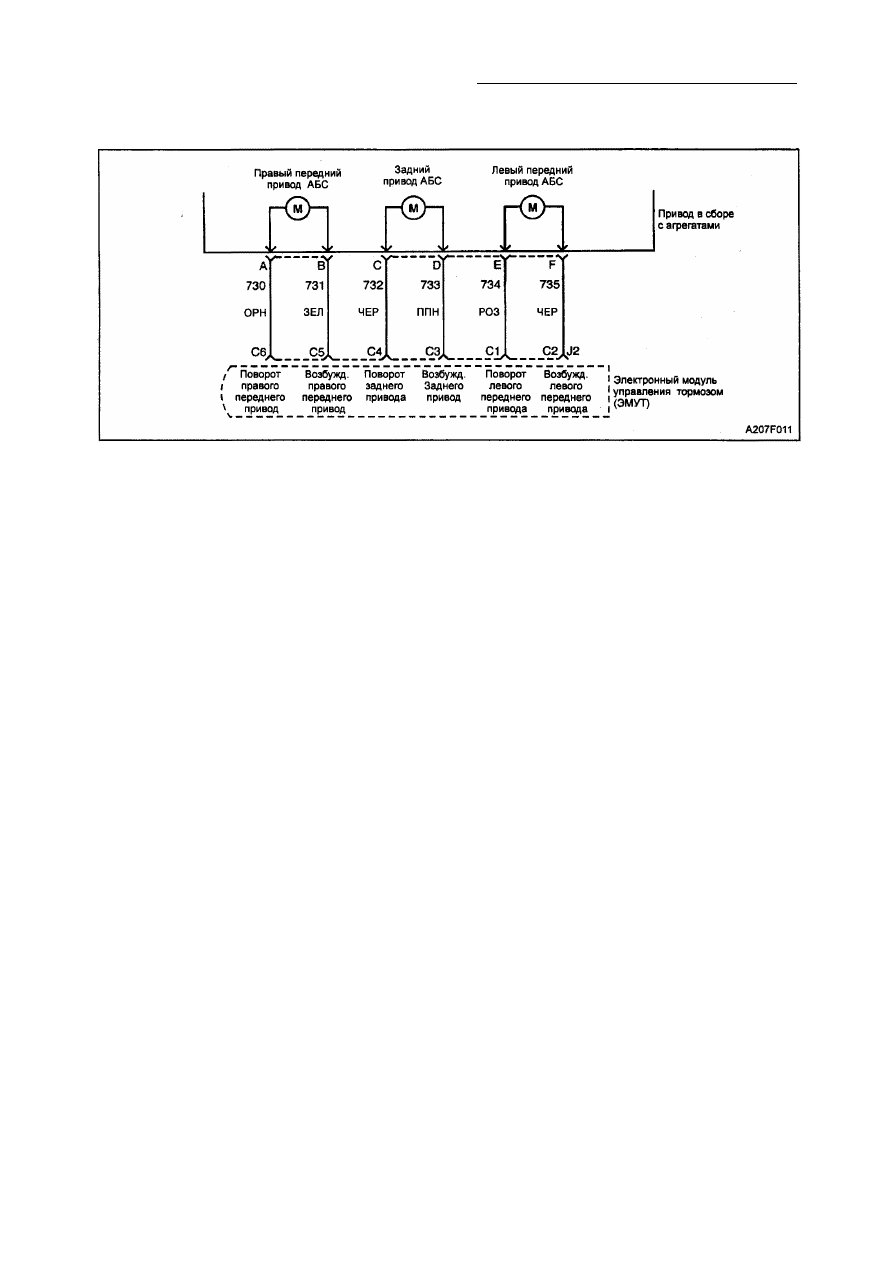

КОД A045 ПРАВЫЙ ПЕРЕДНИЙ КАНАЛ НЕ РАБОТАЕТ

Описание схемы

Данный код предназначен для обнаруже­

ния застопорившегося вверху тормозного
барабана (ТБ), заблокированного привода
или застопорившегося гидравлический мо­

дулятора. Если в момент пуска поступает

команда о разблокировке, ТБ должен разб­

локировать привод, в результате чего нап­

равленный ток будет меньше, чем управ­

ляющий ток (привод свободно вращается).

Если привод не вращается, направленный

ток будет равен затухающему току.
Диагностика
Система управляет приводом в обратном и

прямо направлениях. Правый передний ка­
нал не может работать, если направленный

ток привода всегда превышает 7А.

Причины

• Шестерни замерзли.
• Вышла из строя резьбовая муфта.
• Вал заедает.
• Механическая неполадка ТБ (ТБ не

расцепляет привод).

• Привод в сборе с агрегатами неиспра­

вен.

• Поршень застревает в нижней части

цилиндра.

Отказ в действии
Это нормируемое операционное поврежде­
ние. АБС блокирована, включается сиг­
нальная лампочка АБС.
Описание тестов
Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

1. На этой стадии проверяется точность хо­

да привода во время поступления ко­

манд о применении и разблокировке со
сканером.

2. На этой стадии подтверждается, что при­

вод фактически можно вводить в дейст­
вие после поступления команды.

3. На этой стадии направленный ток ЭМУТ

сопоставляется с обратным током при­
вода.

4. Этот тест проводится для того, чтобы оп­

ределить вызвана ли неполадка неисп­
равным ЭМУТ или произошла в резуль­

тате короткого замыкания.

5. На этой стадии проверяется точность хо­

да шестерни гидравлического модуля­
тора и поршня.

Виды диагностической помощи
"Периодическая" неполадка может быть
вызвана неправильным соединением, изо­

ляцией проводов, которые полностью про­
терлись, или произойти вследствие внут­

ренней поломки провода.

Любая электрическая схема, которая, как

предполагается, может стать причиной пе­
риодической неполадки, должна быть тща­

тельно проверена на предмет отвинченных

клемм, неправильного соединения, сло­
манных блокировок, неправильно соб­
ранных или поврежденных клемм, неп­
равильного соединения проводки или пов­
реждения в электропроводке.
Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера". Код А045 можно устанавливать пос­
ле демонтажа модулятора, если поршни
модулятора расположены в нижней части
цилиндра.

4F -116 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А045 - Правый передний канал не работает

Пункт

Действие

Величина

Да

Нет

1

1. Зрительно проверьте колодки привода в сборе с

агрегатами и провод разъема J2 ЭМУТ.
2. Прикреплены ли соответствующие провода к соот­
ветствующим им клеммам разъема?

-

Перейти

к п. 2

Перейти

к п. 7

2

Переведите выключатель зажигания в положение ON.

а) Удалите излишний вакуум.
б) Выберите "Ручное управление" среди тестов ска­
нера АБС.
в) Выберите "Применение правого переднего приво­
да" и введите привод в действие.
г) Сильно нажмите на тормозную педаль.

д) Выберите "Отсоединение правого переднего при­

вода" и отсоедините привод.
Падает ли тормозная педаль?

-

Перейти

к п. 2

Перейти

к п. 4

3

1. Продолжайте сильно нажимать на педаль.

2. Выберите "Применение правого переднего приво­
да" и приведите привод в действие. Тормозная

педаль поднимается?

-

См. "Диаг­

ностика с

помощью

сканирую­

щих прибо­

ров"

Перейти

к п. 4

4

1. Снимите ногу с тормозной педали.

2. Выберите "Применение правого переднего приво­
да" и приведите привод в действие, тщательно следя
за величинами контрольного и обратного токов на
сканере.
3. Обратный ток выше контрольного?

-

Перейти

к п. 5

Перейти

к п. 6

5

1. Переведите выключатель зажигания в положение
LOCK.

2. Отключите колодку J2 ЭМУТ.
3. Для измерения сопротивления между клеммой С5 и
С6 обмотки разъема J2 ЭМУТ используйте цифровой
омметр.

Перейти

к п. 8

Перейти

к п. 9

6

1. При помощи тестов антиблокировочной системы

сканера, проведите тест на ослабление напряжения
шестерен.
2. Переведите выключатель зажигания в положение
LOCK.
3. Снимите с автомобиля гидравлический модулятор/
привод в сборе с агрегатами.

4. Разъедините привод в сборе с агрегатами и гидрав­
лический модулятор.
5. Зажмите и попытайтесь сдвинуть шестерню право­

го переднего гидравлического модулятора.
Может ли шестерня сделать, по крайней мере 8 пол­
ных оборотов, от стопора до стопора?

-

Перейти

к п. 10

Перейти

к п. 11

7

Восстановите все неисправные соединения.
Восстановление завершено?

-

Система в

порядке

-
