Дэу Ланос. Руководство по ремонту - часть 357

4F -106 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД А041 ПРАВАЯ ПЕРЕДНЯЯ РАСТЯЖНАЯ ПРУЖИНА ТОРМОЗА

НЕ УДЕРЖИВАЕТ ПРИВОД

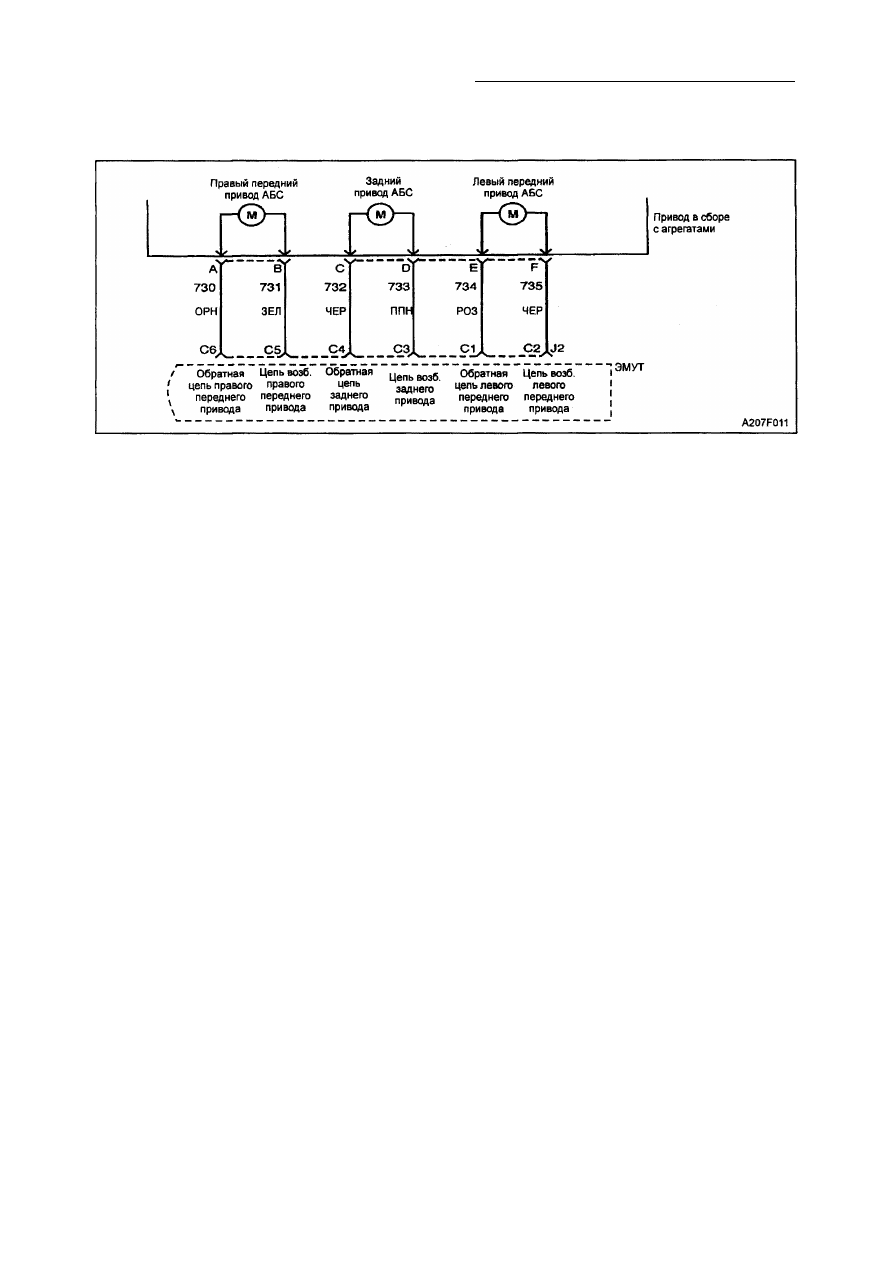

Описание схемы

Данный код предназначен для обнаруже­

ния проскальзывающей правой передней
растяжной пружины тормоза. Во время при­
ведения в исходное положения и торможе­
ния правый передний привод приводится в
исходное положение. Если растяжная пру­

жина тормоза проскальзывает, привод/ пор­

шень будут перемещаться. Во время сле­

дующего включения зажигания повторное

приведение привода в исходное состояние
подтверждает, что привод/поршень остава­

лись в исходном положении. Если обнару­
живается перемещение привода, значит
растяжная пружина тормоза проскальзы­
вает.

Диагностика

На основании этого теста можно зрительно

определить, находится ли модулятор в ис­
ходном положении при включенном зажи­
гании. Если обнаруживается перемещение

привода вперед, и предполагалось, что пор­
шень модулятора находится в исходном по­

ложении, эта неисправность регистрирует­
ся. Эта неисправность обнаруживается, ес­
ли величина тока привода меньше величи­

ны тока при потере скорости (10,7 А).

Причины

• Механическое повреждение растяжной

пружины тормоза.

• Высокое сопротивление в приводе.
• Неисправность узла привода в сборе с

агрегатами.

Отказ в действии
Это нормируемое операционное поврежде­
ние, поскольку водитель мог повернуть при­
вод в обратном направлении, нажимая на
тормоз, вызывая тем самым провал тор­

мозной педали. АБС отключена, загорается
его сигнальная лампочка.
Описание тестов
Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

1. На этой стадии проверяется правая пе­

редняя растяжная пружина тормоза.

Сломанная или неисправная растяжная
пружина тормоза вызовет движение
поршня в обратном направлении под гид­

равлическим давлением, в результате
педаль придет в движение.

3. Этим тестом проверяется наличие высо­

кого сопротивления в цепи возбуждения
правого переднего привода.

4. Этим тестом проверяется наличие высо­

кого сопротивления в обратной цепи пра­
вого переднего привода.

5. Этим тестом проверяется наличие высо­

кого сопротивления на правом переднем
приводе.

6. На основании этого теста определяется

вызвана ли неисправность неплотным
клеммным контактом или коррозией.

8. На основании этого теста определяется

вызвана ли неисправность повреждени­
ем ЭМУТ.

• Поршень застревает и не возвращается

в исходное положение.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -107

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность в данном коде может быть вызвана
застреванием, заеданием или проскальзы­
ванием механической детали системы.

Используя возможности сканера, опреде­

лите частоту возникновения неисправнос­
ти, как описано в "Диагностике с помощью".

Воспользуйтесь проверочной функцией
статического модулятора сканера для опре­

деления местоположения периодически

возникающей неисправности, связанной с
растяжной пружиной тормоза.

Код А041 - Правая передняя растяжная пружина тормоза

не будет удерживать привод

Пункт

Действие

Величина

Да

Нет

1

Проверьте, подведены ли провода соответствующих
цветов к проводке колодки узла привода в сборе с аг­
регатами и колодки J2 ЭМУТ, а также расположения
клемм.
Все соединения находятся в хорошем состоянии?

-

Перейти

к п. 2

Перейти

к п. 10

2

1. Поверните выключатель зажигания в положение

ON.
2. Удалите излишний вакуум.
3. Выберите "Ручное управление" среди тестов ска­
нера АБС.

4. Выберите "Применение левого переднего привода"

и введите привод в действие.
5. Сильно нажмите на тормозную педаль.

6. Выберите "Отсоединение левого переднего приво­
да" и отсоедините привод.
Тормозная педаль упала?

-

Перейти

к п. 11

Перейти

к п. 3

3

1. Поверните выключатель зажигания в положение
LOCK..

2. Отключите колодку привода в сборе с агрегатами и
колодку 1J ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммой В проводки колод­
ки привода в сборе с агрегатами и клеммой С5 про­
водки колодки J2 ЭМУТ.
Сопротивление ниже установленной величины?

1,5 Ом

Перейти

к п. 4

Перейти

к п. 12

4

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой А проводки колодки

привода в сборе с агрегатами и клеммой С6 колодки
J2 ЭМУТ.
Сопротивление ниже установленной величины?

1,5 Ом

Перейти

к п. 5

Перейти

к п. 13

5

Воспользуйтесь цифровым омметром для измерения
сопротивления между клеммой А и клеммой В приво­

да в сборе с агрегатами. Величина сопротивления

находится в установленных пределах?

1,5 Ом

Перейти

к п. 6

Перейти

к п. 11

6

Проверьте, нет ли неплотных клеммных контактов или
признаков коррозии на проводке колодки привода в

сборе с агрегатами и проводке колодки J2 ЭМУТ.
Обнаружены ли неплотные контакты или признаки
коррозии на каких-либо клеммах?

-

Перейти

к п. 7

Перейти

к п. 8

7

Замените клеммы с признаками коррозии или с неп­

лотными клеммными контактами. Ремонт завершен?

-

Система в

порядке

-

4F -108 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А041 - Правая передняя растяжная пружина тормоза

не будет удерживать привод (окончание)

Пункт

Действие

Величина

Да

Нет

8

1. Повторно подключите все колодки.

2. Проведите два цикла торможения автомобиля.

Переустанавливается ли код А041?

-

Перейти

к п. 9

Перейти

к "Видам

диагности­

ческой

помощи"

9

Замените ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

10

Закрепите все слабые соединения.
Ремонт завершен?

-

Система в

порядке

-

11

Замените привод в сборе с агрегатами.
Ремонт завершен?

-

Система в

порядке

-

12

Устраните высокое сопротивление в цепи проводов
зеленого цвета. Ремонт завершен?

-

Система в

порядке

-

13

Устраните высокое сопротивление в цепи проводов
оранжевого цвета. Ремонт завершен?

-

Система в

порядке

-

По завершению проведения диагностики всех видов сотрите коды и проверьте привод
автомобиля в течение трех циклов для подтверждения того, что код не переустанавливался.
Цикл состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и последующего
отключения зажигания.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-109

КОД А042 РАСТЯЖНАЯ ПРУЖИНА ТОРМОЗА ЗАДНЕЙ ОСИ

НЕ БУДЕТ УДЕРЖИВАТЬ ПРИВОД

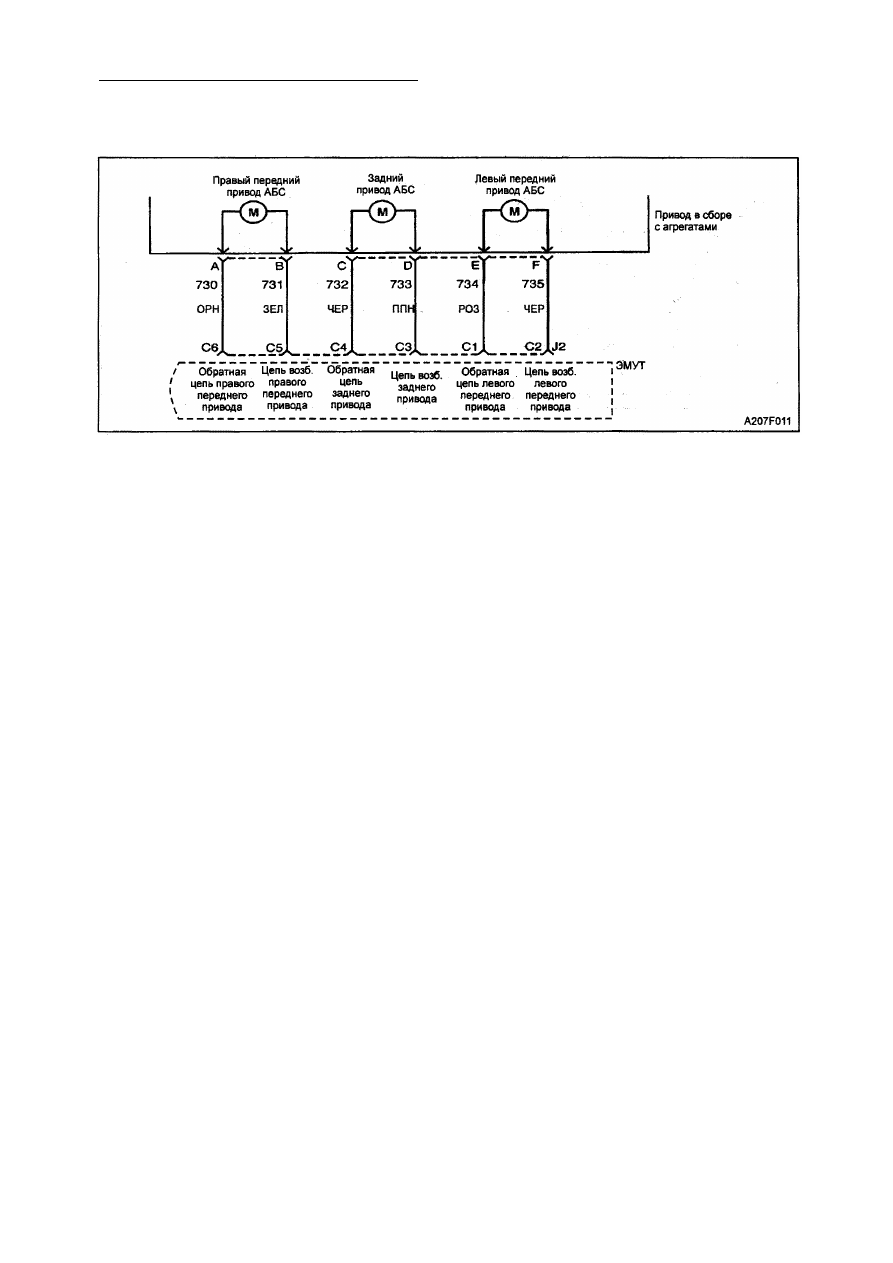

Описание схемы
Данный код предназначен для обнаруже­
ния проскальзывающей задней растяжной
пружины тормоза. Во время приведения в
исходное положение или торможения зад­
ний привод приводится в исходное положе­
ние. Если растяжная пружина тормоза сос­
кальзывает, привод/поршень будут пе­
ремещаться. В процессе следующего вклю­

чения зажигания повторное приведение

привода в исходное состояние подтверж­

дает, что привод/поршень остались в исход­

ном положении. При обнаружении переме­
щения привода растяжная пружина тормоза
будет проскальзывать.

Диагностика

На основании данного теста можно зри­

тельно определить находится ли модулятор

в исходном положении при включенном за­

жигании. Если обнаруживается перемеще­
ние привода вперед, и, предполагалось, что

поршень модулятора находится в исходном
положении, эта неисправность регистри­
руется. Эта неисправность обнаруживает­
ся, если величина тока привода меньше ве­

личины тока при потере скорости (10,7 А).

Причины

• Механическое повреждение растяжной

пружины тормоза.

• Высокое сопротивление привода.
• Неисправность узла в сборе с агрега­

тами.

Отказ в действии
Это нормируемое операционное повреж­

дение, поскольку водитель мог повернуть

привод в обратную сторону, нажимая на

тормоз и вызывая провал педали. АБС отк­
лючена, загорается ее сигнальная лампоч­
ка.

Описание тестов

Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

1. На этой стадии проверяется задняя рас­

тяжная пружина тормоза. Сломанная или

неисправная растяжная пружина вызо­
вет обратное движение поршня под гид­
равлическим давлением, что приведен к

движению педали.

3. Этим тестом проверяется наличие высо­

кого сопротивления в цепи возбуждения

заднего привода.

4. Этим тестом проверяется наличие высо­

кого сопротивления в обратной цепи зад­
него привода.

5. Этим тестом проверяется наличие высо­

кого сопротивления в заднем приводе.

6. На основании этого теста определяется

вызвана ли неисправность неплотным
клеммным контактом или коррозией,

8. На основании данного теста определяет­

ся вызвана ли неисправность поврежде­
нием ЭМУТ.

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность в данном коде может быть следстви­
ем застревания, заклинивания или соскаль­

зывания механической детали.

• Поршень застревает и не возвращается

в исходное состояние.
