Дэу Ланос. Руководство по ремонту - часть 355





АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 9

РАСПОЛОЖЕНИЕ ВЫВОДОВ

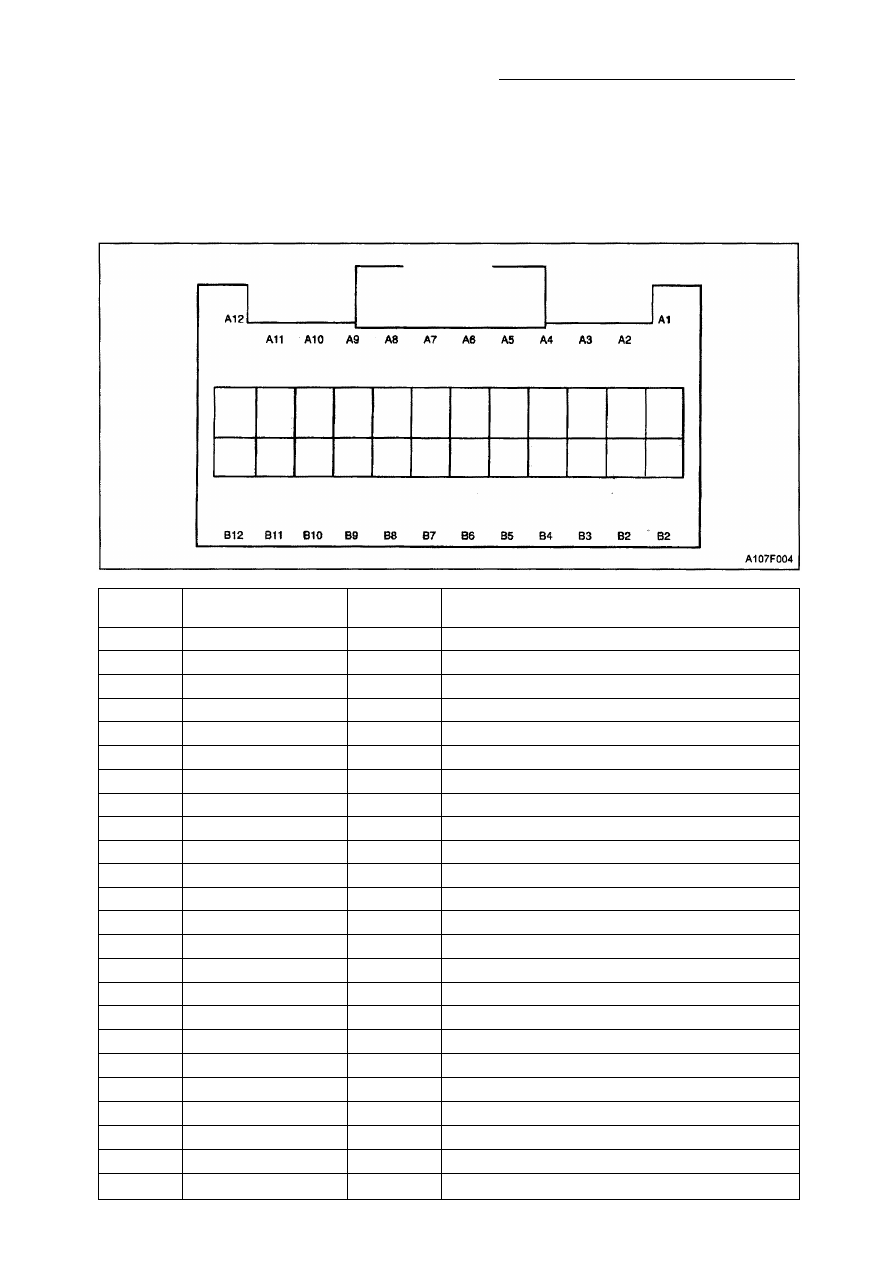

ВИД ТОРЦА КОЛОДКИ ЭМУТ (1 из 2)

Выводы обследуются на их выходе из торцевого конца соединителя электропроводки.

Колодка J1 ЭМУТ

Значок

Наименование

сигнала

Цвет

Цепь

А1

-

-

Не используется

А2

RRWSHI

КОР

Высокая скорость правого заднего колеса

A3

LRWSHI

ЧЕР

Высокая скорость левого заднего колеса

А4

RFWSHI

ЗЕЛ

Высокая скорость правого переднего колеса

А5

LFWSHI

ГОЛ

Высокая скорость левого переднего колеса

А6

-

-

Не используется

А7

A5CWARN

СВ ЗЕЛ/ЧЕР  Индикатор предупреждения АБС

А8

-

-

Не используется

А9

IGN

КРС/БЕЛ

Зажигание

А10

LFABCOL

СВ ЗЕЛ

Соленоид изоляции левой передней АБС

А11

ENRELAY

ППН

Реле возможности АБС

А12

-

-

Не используется

В1

RRWSLO

БЕЛ

Низкая скорость правого заднего колеса

В2

LRWSLO

КРС

Низкая скорость левого заднего колеса

ВЗ

RFWSLO

КОР

Низкая скорость правого переднего колеса

В4

LFWSLO

ЖЕЛ

Низкая скорость левого переднего колеса

В5

BRAKETT

КОР/ЧЕР

Сигнальное устройство тормоза

В6

REABCOL

ЗЕЛ

Соленоид изоляции правой передней АБС

В7

SDLUART

ЧЕР/БЕЛ

Соединение серийных данных, UART

В8

-

Не используется

В9

BRAKESW

КОР/ЧЕР

Переключатель тормоза

В10

-

-

Не используется

В11

-

-

Не используется

В12

ВАТТ

ОРН

Аккумуляторная батарея

4F -10 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Значок

Наименование

сигнала

Цвет

Цепь

С1

LFMOTLO

РОЗ

Малая мощность левого переднего привода

С2

LFMOTHI

ЧРН

Высокая мощность левого переднего привода

СЗ

RAMOTHI

п п н

Высокая мощность привода задней оси

С4

RAMOTLO

ЧЕР

Малая мощность привода задней оси

С5

RFMOTHI

ЗЕЛ

Высокая мощность правого переднего привода

С6

RFMOTLO

ОРН

Малая мощность правого переднего привода

С7

SWBATT

КРС

Питание аккумуляторной батареи через реле

С8

GND

ЧЕР

Отрицательный вывод аккумуляторной батареи

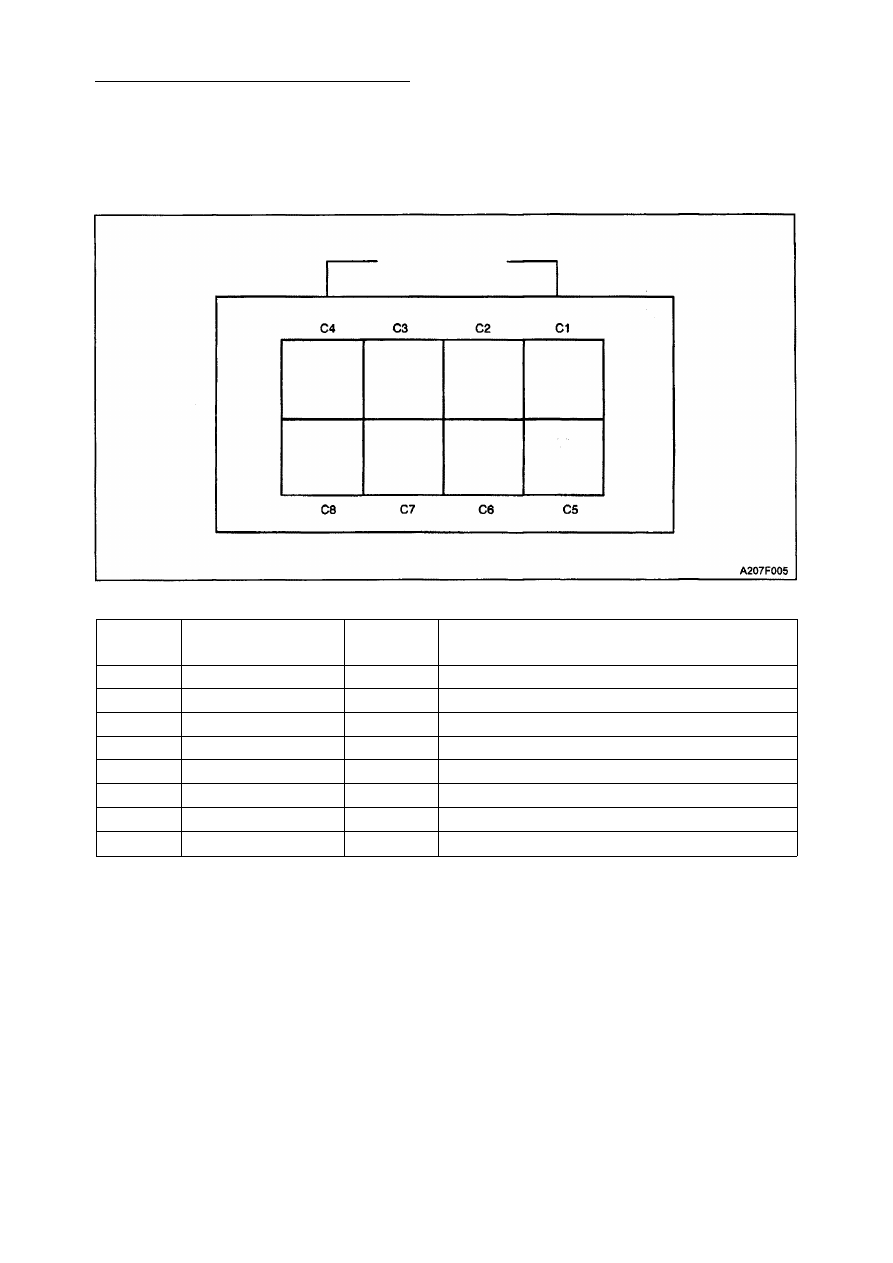

ВИД ТОРЦА КОЛОДКИ ЭМУТ (2 из 2)

Выводы обследуются на их выходе из торцевого конца колодки электропроводки.

Колодка  J 2  Э М У Т

4F -100 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А036 - Низкое напряжение (окончание)

Пункт

Действие

Величина

Да

Нет

Замените ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

Закрепите соединение на клемме С7 колодки J2
ЭМУТ. Ремонт завершен?

-

Система в

порядке

1. Поверните выключатель зажигания в положение
LOCK.

2. Повторно подключите все колодки.

3. Запустите двигатель.

4. Воспользуйтесь сканером для проведения теста

нагрузки напряжения.
5. Контролируйте напряжение аккумуляторной бата­
реи. Напряжение аккумуляторной батареи ниже уста­
новленной величины?

10В

Перейти

к п. 9

Перейти

к п. 12

Проверьте следующие соединения на наличие корро­

зии или неплотных контактов:
а) Клемму А11 колодки J1 ЭМУТ;
б) Клемму С7 колодки J2 ЭМУТ.
Находятся ли все колодки в хорошем состоянии?

-

Перейти

к п. 10

Перейти

к п. 11

10

Устраните низкое напряжение.

Ремонт завершен?

-

Система в

порядке

11

Закрепите все обнаруженные неплотные соединения.

Ремонт завершен?

-

Система в

порядке

-

12

Проверьте напряжение аккумуляторной батареи.
Напряжение аккумуляторной батареи ниже установ­

ленной величины?

10 В

Перейти

к п. 13

Перейти

к п. 18

13

Воспользуйтесь цифровым вольтметром для измере­
ния напряжения между массой и клеммой 2 предназ­
наченной для этого розетки реле АБС.
Напряжение выше установленной величины?

10 В

Перейти

к п. 14

Перейти

к п. 15

14

Устраните высокое сопротивление или разомкнутый
контур в цепи проводов красного цвета от клеммы 8
розетки реле АБС до клеммы С7 колодки J2 ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

15

Проверьте предохранитель EF6 системы.
Предохранитель разомкнут?

-

Перейти

к п. 16

Перейти

к п. 17

16

Замените предохранитель EF6 системы.
Ремонт завершен?

-

Система в

порядке

-

17

Устраните высокое сопротивление или разомкнутый

контур в цепи проводов красно-черного цветов от
предохранителя EF6 системы до проводки колодки
С102 (одна клемма), или в цепи проводов красного
цвета от ЭМУТ С102 АБС до клеммы 2 розетки реле

АБС.

-

Система в

порядке

-

18

Устраните короткое замыкание или высокое сопро­
тивление в цепи проводов красно-белого цветов.
Ремонт завершен?

-

Система в

порядке

-

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-101

КОД А037 ВЫСОКОЕ НАПРЯЖЕНИЕ

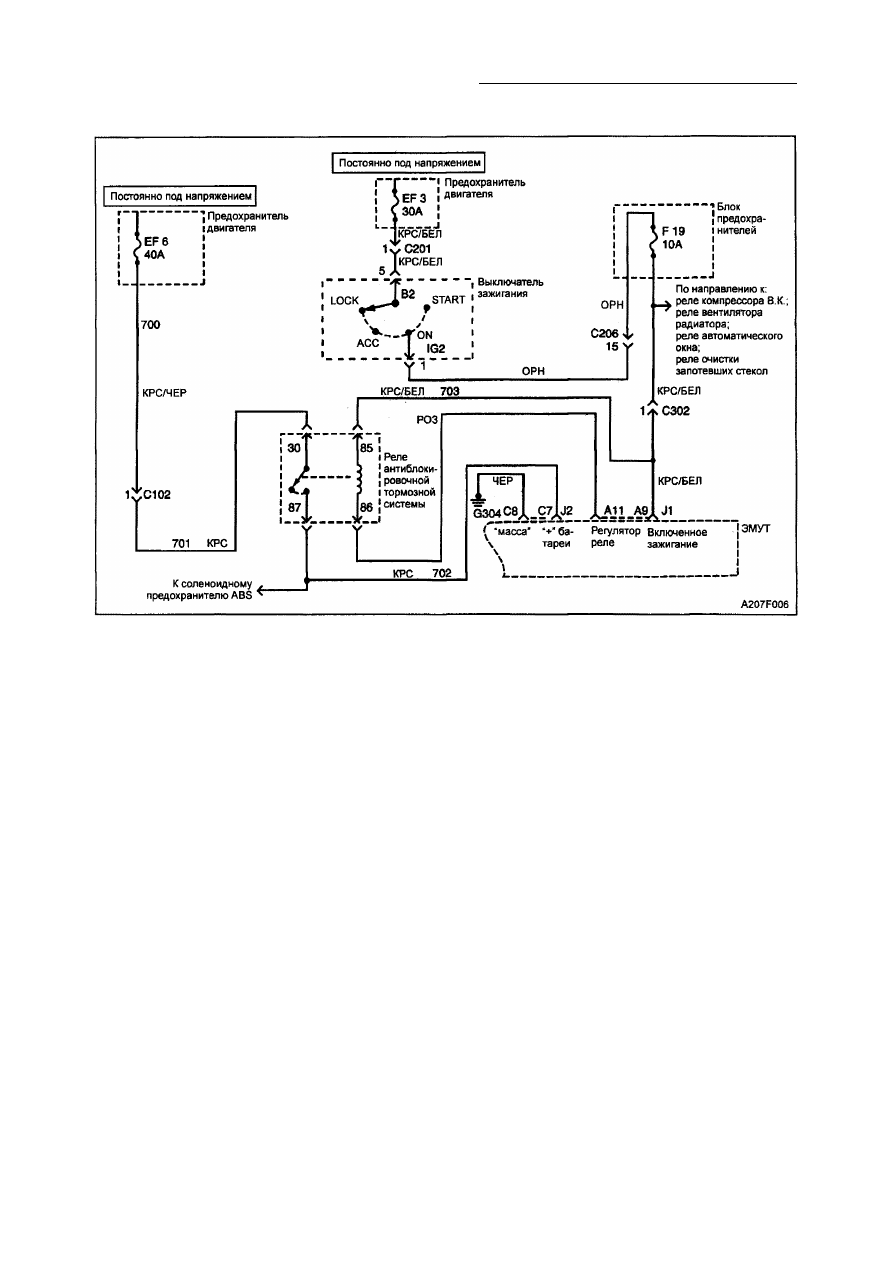

Описание схемы

Данный код предназначен для обнаруже­

ния повышенного напряжения в автомо­
биле перед тем, как производить какое-ли­
бо необходимое перемещение привода тор­
моза (запуск или работу АБС). При наличии
высокого напряжения может произойти раз­
магничивание магнитов привода, что, мо­

жет, в конечном счете, повлиять на работу
АБС или полностью исключить ее.
Диагностика
Система проверяет, не превышает ли уро­
вень напряжения включенной аккумулятор­
ной батареи 17 В в течение 720 мсек.

Причина

• Система зарядки автомобиля не рабо­

тает должным образом.

Отказ в действие
Во избежание повреждения цепи привода
ЭМУТ АБС отключается. Загорается сиг­
нальная лампочка АБС.

Описание тестов

Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

1. На этой стадии проверяется уровень нап­

ряжения на ЭМУТ.

2. На этой стадии определяется, вызвано ли

возникновение высокого напряжения
неисправностью системы зарядки или

ЭМУТ.

Диагностическая помощь

"Периодически" возникающая неисправ­

ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием внутри изоляции сломанного
провода.
Используя возможности сканера, опреде­

лите частоту возникновения неисправнос­
ти, как описано в "Диагностике с помощью
сканера".
Следует тщательно проверить каждую

цепь, которая, предположительно, может
вызывать периодически возникающие не­
исправности: отвинченные клеммы, непра­

вильное соединение, сломанные клеммы,
неправильно собранные или поврежден­
ные клеммы, неправильное соединение
проводки или повреждения электропровод­
ки.
