Дэу Ланос. Руководство по ремонту - часть 354

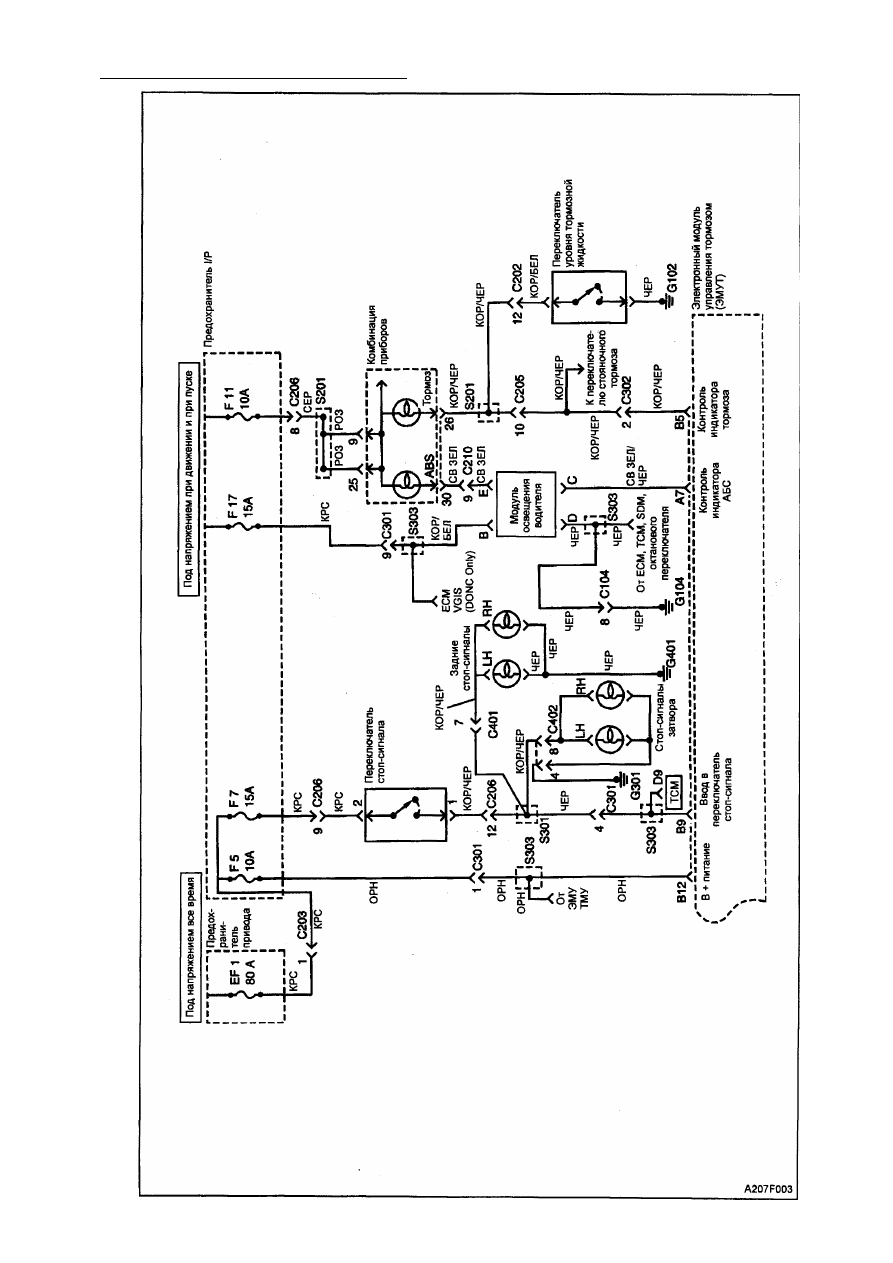

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 5

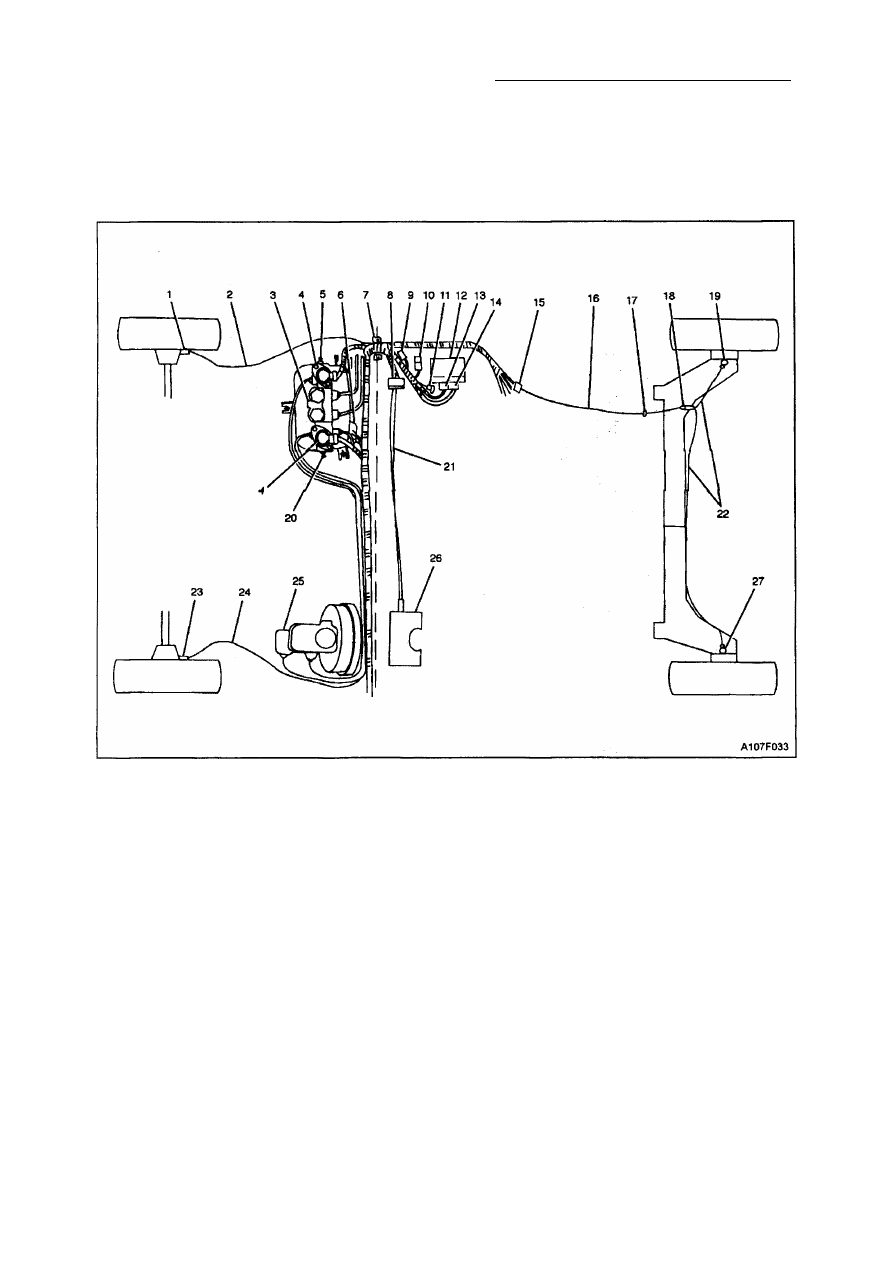

СХЕМА РАЗМЕЩЕНИЯ УЗЛОВ АБС
(показано д л я левостороннего у п р а в л е н и я ,
д л я правостороннего - аналогичен)

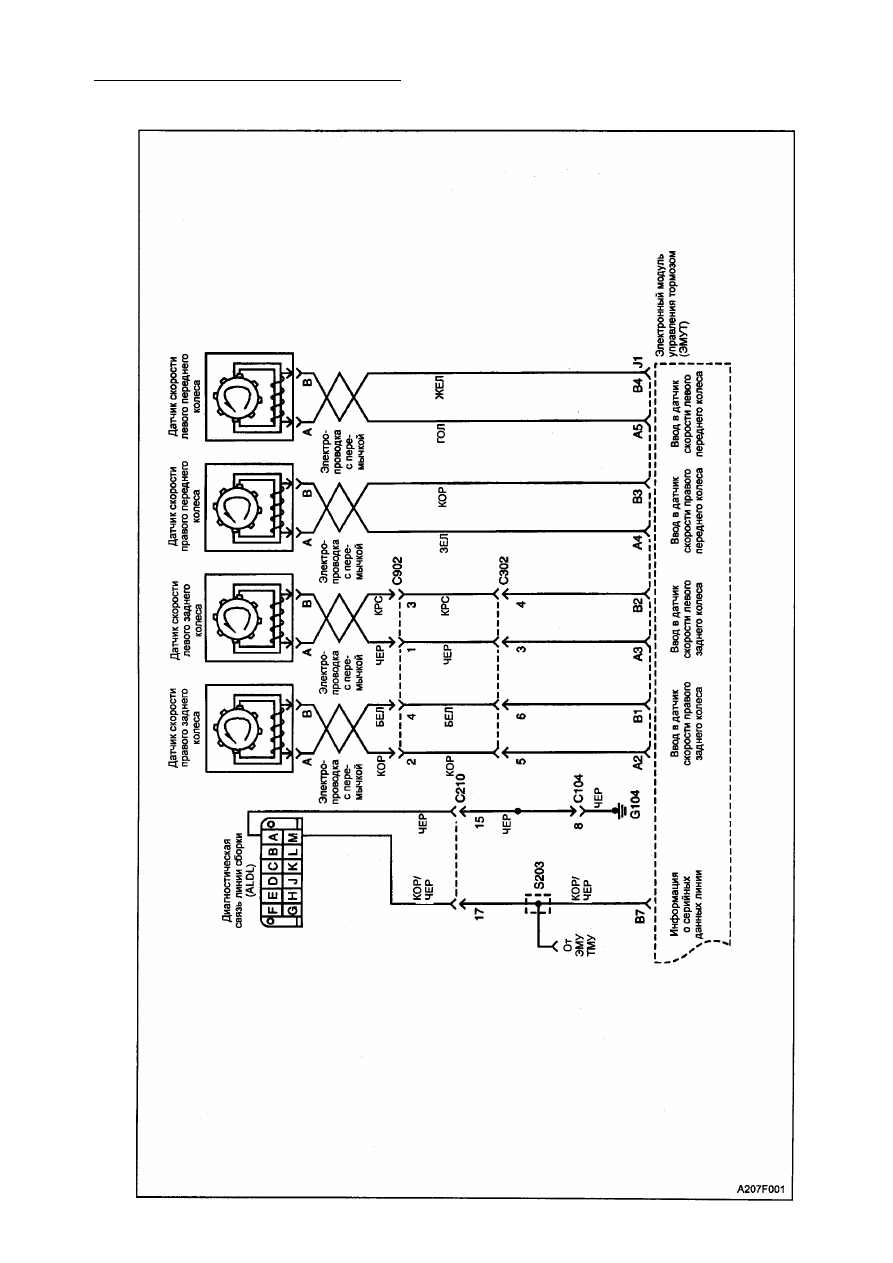

1. Датчик скорости правого переднего ко
леса
2. Проводка датчика скорости правого пе
реднего колеса

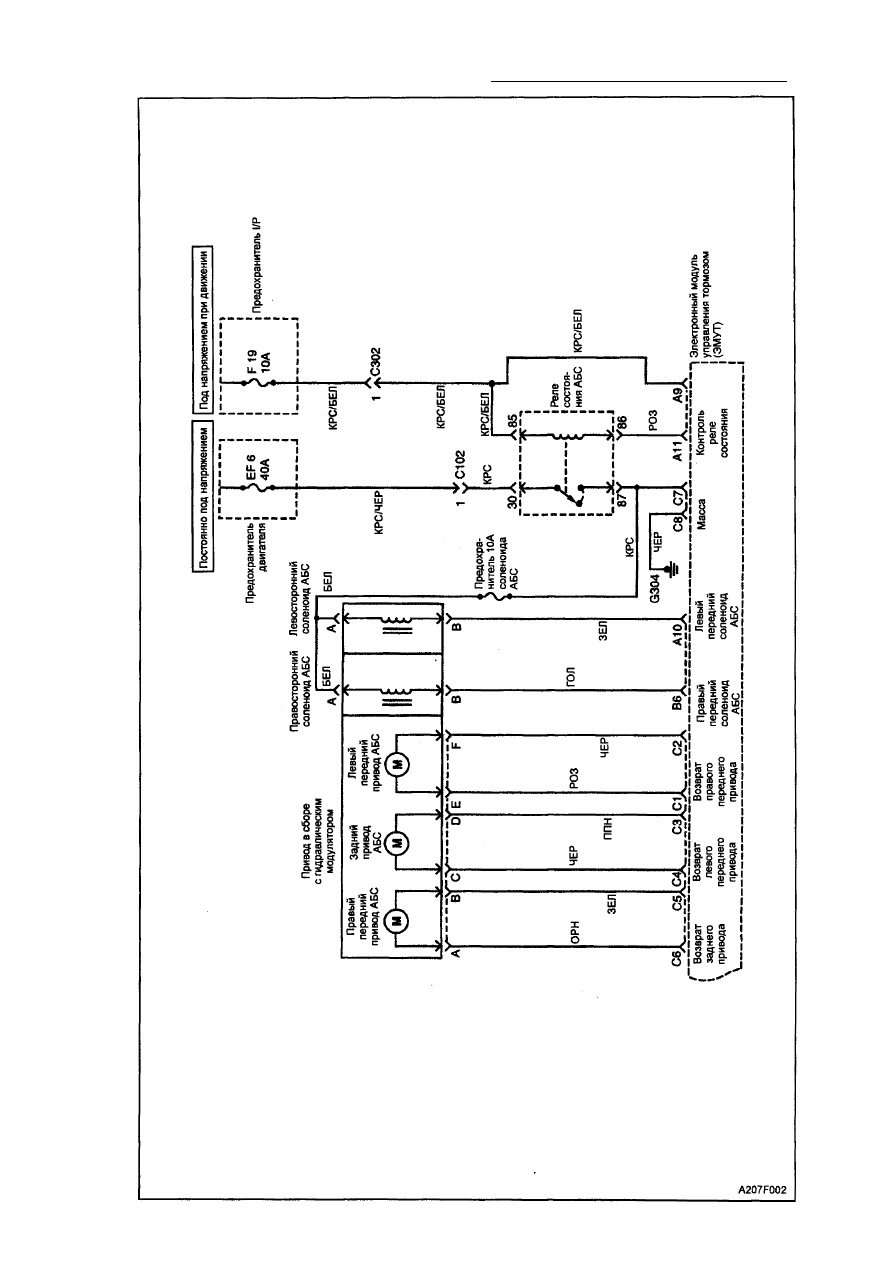

3. Узел привода гидравлического модуля
тора
4. Соленоид
5. Сливной краник правостороннего гид
равлического модулятора
6. Колодка соединения с приводом
7. Прокладочное кольцо жгута ЕСМ/АБС в
стенке моторного отсека
8. Колодка С210
9. Модуль освещения
10. Реле АБС
11. Предохранитель АБС
12. ЭМУТ
13. Колодка J2 ЭМУТ
14. Колодка J1 ЭМУТ
15. Колодка С302
16. Электропроводка пола
17. Прокладочное кольцо пола
18. Колодка С902
19. Датчик скорости правого заднего колеса
20. Сливной краник левостороннего гидрав
лического модулятора
2 1 . Электропроводка I/P
22. Проводка датчика скорости правого зад
него колеса
23. Датчик скорости левого переднего коле
са
24. Проводка датчика скорости левого
переднего колеса
25. Главный цилиндр
26. Приборная панель
27. Датчик скорости левого заднего колеса
