ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е -13

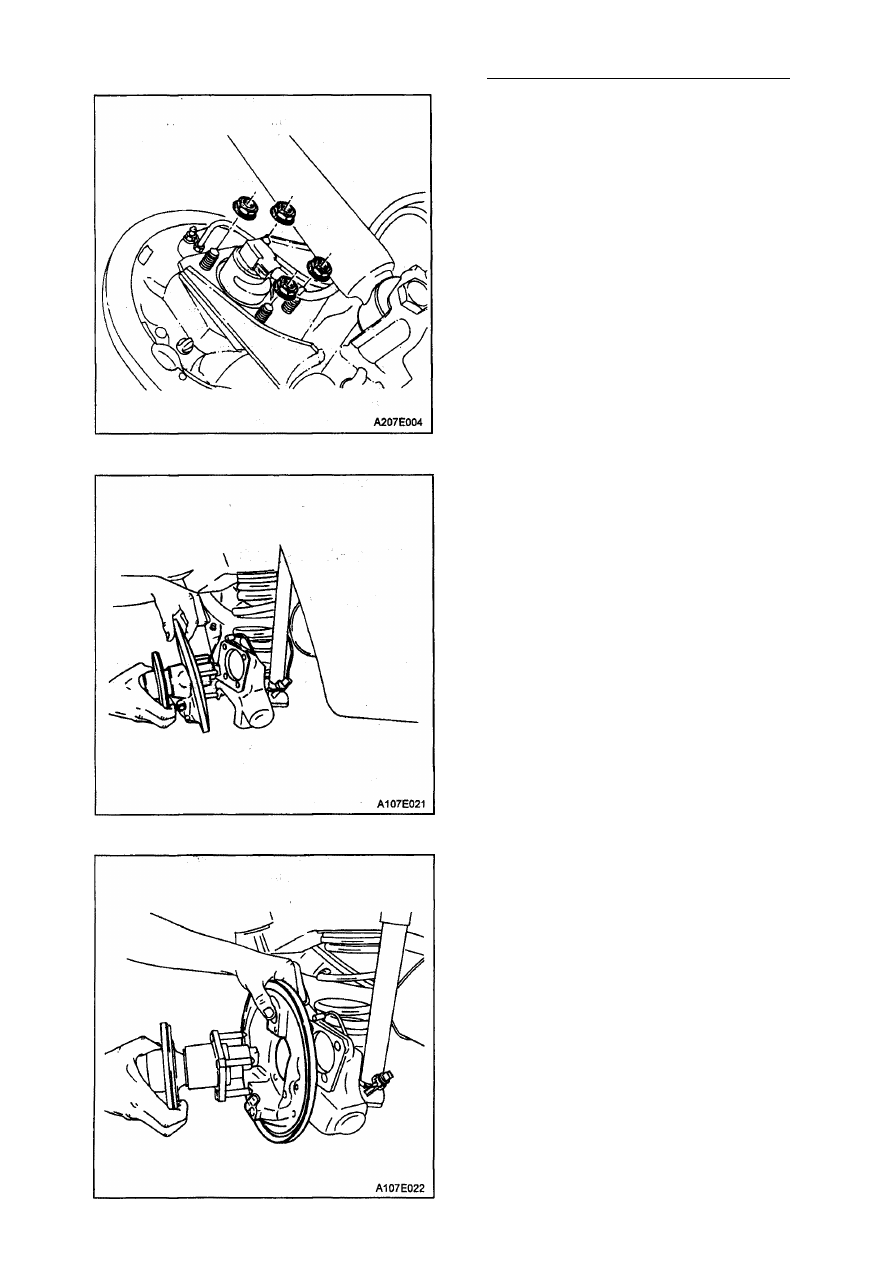

5. Снимите колесный цилиндр. Обрати­

тесь к подразделу "Колесный цилиндр"
данного раздела.

6. Снимите ступицы колеса. (На рисун­

ке показана ступица для случая анти­
блокировочной тормозной системы.)
Отсоедините провод, который идет к

датчику скорости колеса, в случае
тормозов с АБС.

7. Отделите опорный щит и прокладку.

Монтаж

1. Установите опорный щит вместе с но­

вой прокладкой на ступицу колеса.
(Показана ступица для случая анти­
блокировочной тормозной системы.)

2. Вставьте весь узел ступица коле­

са/опорный щит в щиток задней оси.
Закрутите гайки и подсоедините датчик
скорости колеса в случае тормозов с

АБС.

Затяжка
Затяните гайки крепления тормозного
узла ступица колеса/опорный щит к
задней оси до величины 28 Н•м.

ОПОРНЫЙ ЩИТ

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите компоненты тормозной ко­

лодки, включая полный демонтаж

ручного тормоза с фиксатором. Обра­
титесь к подразделу 'Тормозные ко­

лодки и фрикционные накладки" дан­

ного раздела.

3. Удалите гайки, прикрепляющие ступи­

цу колеса к опорному щиту.

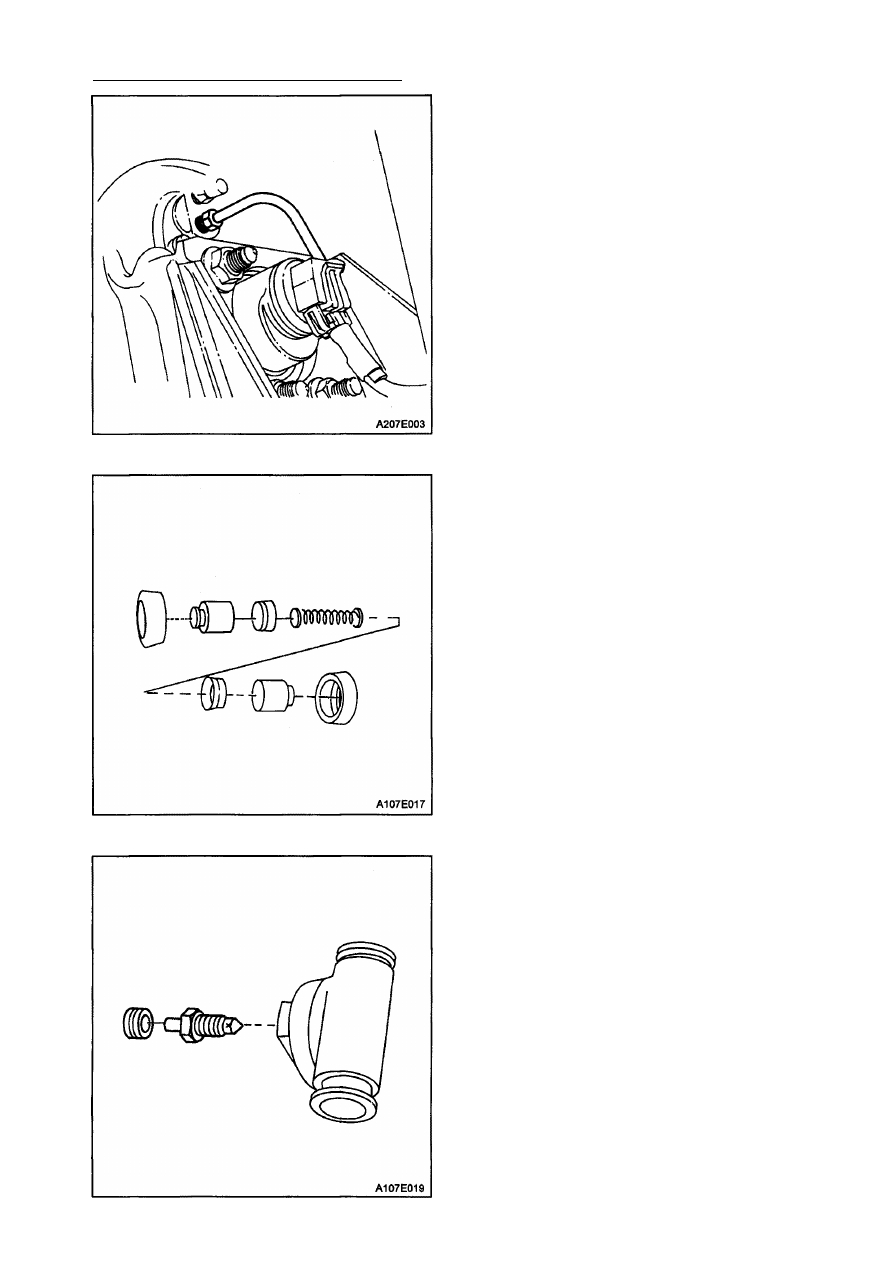

4. Снимите тормозную трубку и заткните

отверстие в тормозной трубке для того,

чтобы предотвратить утечку жидкости

и попадание внутрь грязи.

4Е-14 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

3. Установите тормозной колесный ци­

линдр на опорный щит. Обратитесь к

подразделу "Колесный цилиндр" дан­
ного раздела.

4. Подсоедините тормозную трубку.
Затяжка

Затяните тормозную трубку до величины

16 Н•м.

5. Установите компоненты тормозного

механизма. Обратитесь к подразделу

"Тормозные колодки и фрикционные

накладки" данного раздела.

6. С помощью фиксатора установите

трос стояночного тормоза, присое­
диняя трос к рычагу ручного привода

колодок. Обратитесь к разделу 4G

"Ручной тормоз".

7. Произведите прокачку тормозов. Об­

ратитесь к разделу 4А "Гидравлические

тормоза".

8. Опустите автомобиль.

РЕМОНТ УЗЛОВ

КОЛЕСНЫЙ ЦИЛИНДР

Демонтаж

1. Снимите колесный цилиндр в сборе с

опорного щита. Обратитесь к под­
разделу "Колесный цилиндр" данного
раздела.

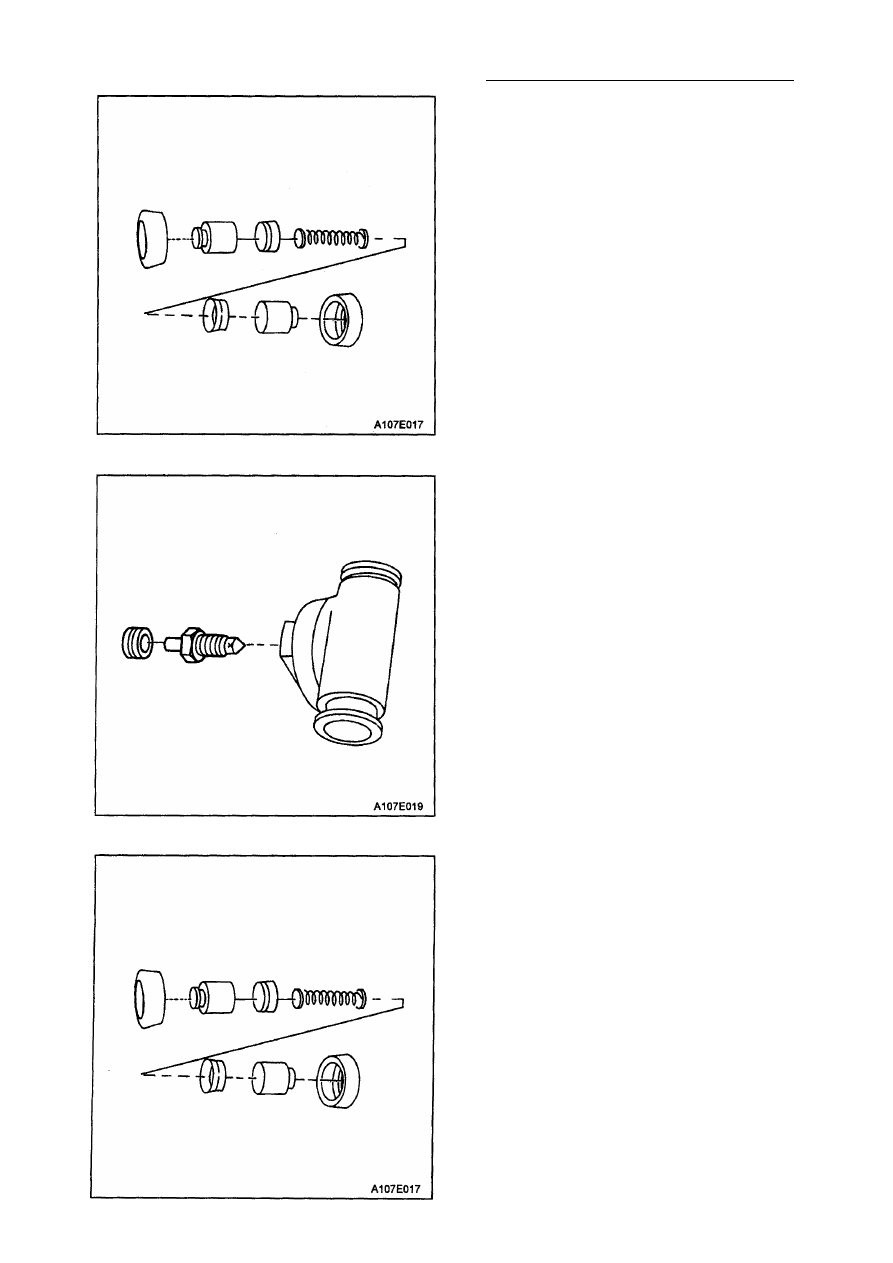

2. Снимите защитные колпачки, поршни и

уплотнители с каждого конца колес­

ного цилиндра.

3. Удалите пружину.

4. Снимите колпачок перепускного кла­

пана и сам клапан прокачки.

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е -15

Монтаж

1. Произведите осмотр полости колесно­

го цилиндра и поршней на наличие
борозд, зазубрин, коррозии и износа.

2. С помощью крокуса (окись железа в

порошке) отшлифуйте места в полости
колесного цилиндра с незначительной
коррозией.

Обратите особое внимание: Если по­
лость не очищается с помощью крокуса,
замените этот узел.

3. Протрите все части чистым денату­

ратом или тормозной жидкостью.
Просушите их с помощью чистого
сжатого воздуха. Перед выполнением
монтажа смажьте новые уплотнители,
поршни и полость колесного цилиндра
чистой тормозной жидкостью.

4. Покройте все части, кроме пылеза­

щитных колпачков, тонким слоем

тормозной жидкости из цилиндра.

5. Установите клапан прокачки и его кол­

пачок на колесный цилиндр.

6. Поставьте на колесный цилиндр пру­

жину, затем поршни, уплотнители и
защитные колпачки.

7. Проверьте поршни касательно сво­

бодного перемещения.

8. Установите колесный цилиндр. Обра­

титесь к подразделу "Колесный ци­
линдр" данного раздела.

4Е -16 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

характеристики недействительными, в ре­
зультате чего увеличится ход педали
тормоза.

Предостережение: Для избежания пов­
реждения автомобиля, соблюдайте сле­

дующие инструкции:

• Заменяйте все детали, входящие в

ремонтные комплекты для обслуживания
указанных барабанных тормозов.

• Не используйте промасленный сжатый

воздух на узлах тормозной системы, так
как это может вызвать повреждение
резиновых деталей.

• При удалении или отсоединении любых

гидравлических компонентов, возможно,
потребуется полная или частичная про­
качка тормозной системы.

• Заменяйте тормозные колодки только в

комплекте одновременно на обоих тор­

мозных механизмах.

• Величина моментов затяжки указана для

сухих, несмазанных деталей соеди­
нения.

• Производите все операции по обслу­

живанию на чистом верстаке, без каких-
либо следов минеральных масел.

ОБЩЕЕ ОПИСАНИЕ И

УПРАВЛЕНИЕ СИСТЕМОЙ

БАРАБАННЫЕ ТОРМОЗА

Барабанные тормоза сконструированы по

типу ведущая тормозная колодка/ведомая
тормозная колодка (самозахватывающая­
ся). Обе тормозные колодки прижимаются

к поршням колесного цилиндра с помо­
щью нижней стяжной пружины и несъем­
ной соединяющей пластины, находящей­
ся рядом с нижней стяжной пружиной. При

торможении, поршни тормозного цилин­
дра перемещают обе тормозные колодки в

направление тормозного барабана до
соприкосновения с ним. При вращении
колеса вперед, передняя тормозная ко­

лодка будет входить в барабан и работать.

При вращении колеса назад, будет в
работе задняя тормозная колодка. Усилие
с тормозных колодок передается к
соединяющей пластине, через опорный
щит к фланцу оси. Регулировка произво­

дится автоматически и происходит каждый

раз при нажатии на педаль тормоза. Не
изменяйте положение тормозных колодок,
которые уже были в работе, так как это
может сделать саморегулирующиеся
