ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е - 9

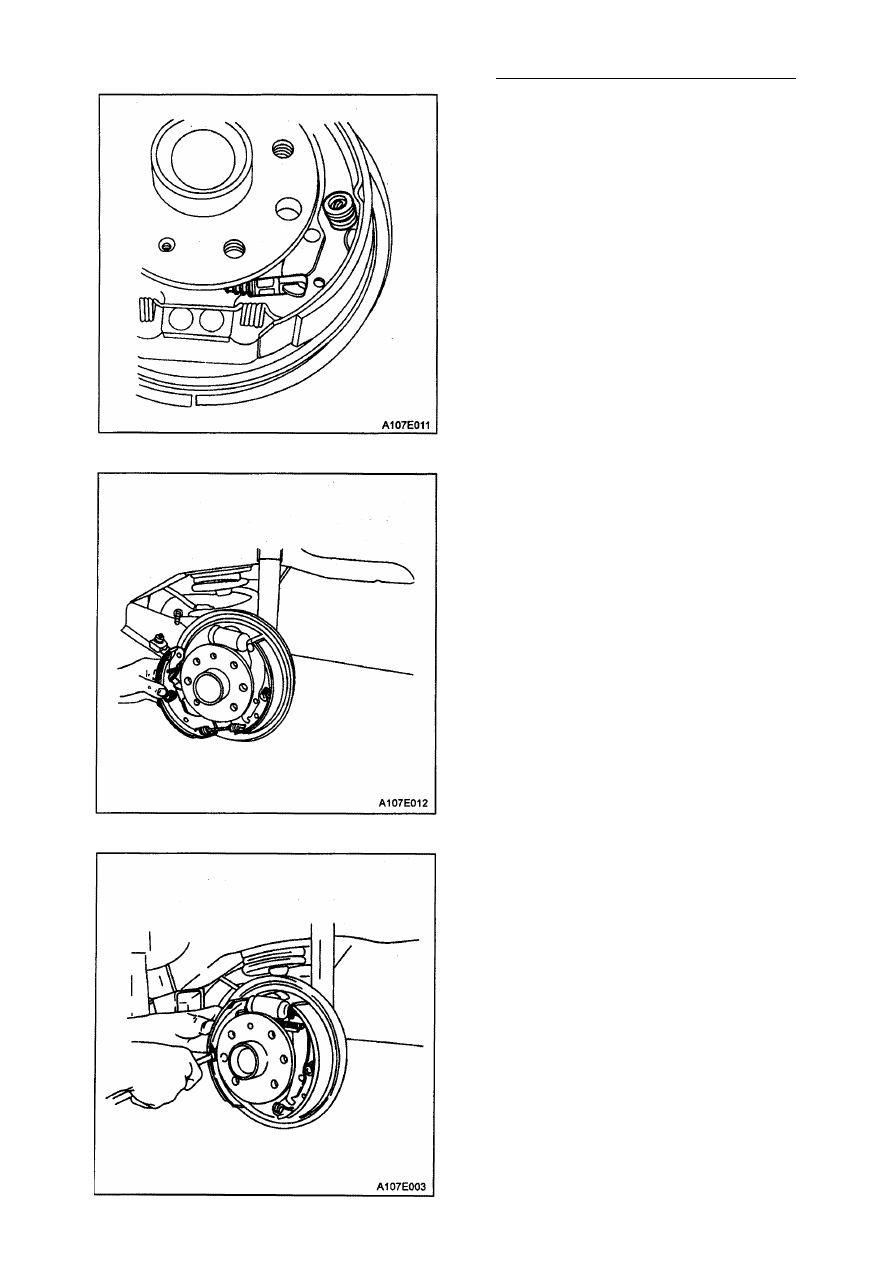

5. С помощью прижимной пружины, шай­

бы и шплинта установите ведомую

тормозную колодку с фрикционной

накладкой.

6. Проверьте, чтобы трос стояночного

тормоза был правильно проложен и

присоединен к рычагу ручного привода
колодок.

Предостережение: Не перетягивайте
нижнюю стяжную пружину.

7. Прицепите нижнюю стяжную пружину к

тормозной колодке.

8. Поместите ведущую тормозную ко­

лодку с регулировочным устройством

напротив опорного щита.

9. Прицепите нижнюю стяжную пружину к

ведущей тормозной колодке

10. Установите регулировочное устрой­

ство.

11. Насколько возможно вверните регу­

лировочное устройство вовнутрь.

12. Поставьте зажим пружины к опорному

щиту.

13. С помощью прижимной пружины уста­

новите ведущую тормозную колодку.

4Е -10 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

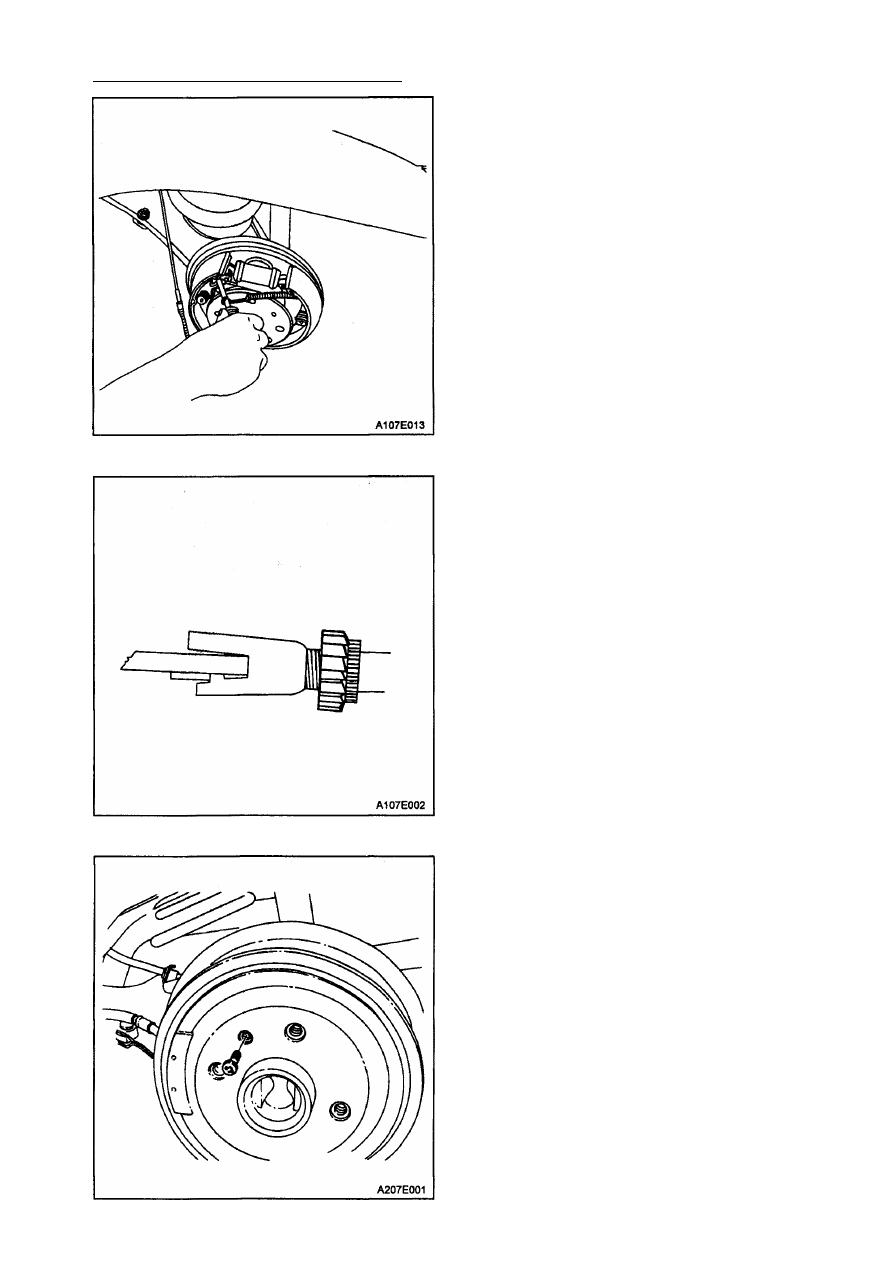

14. Присоедините верхнюю пружину ве­

дущей колодки, которое дает натяже­

ние верхней стяжной пружине.

Предостережение: Не перетягивайте
верхнюю стяжную пружину.
15. Установите верхнюю стяжную пружи­

ну от подсоединения верхней пружи­
ны ведущей колодки до тормозной
колодки.

Предостережение: гайка не должна
сильно затягиваться на конце регули­
ровочного устройства.
16. Перед установкой тормозного бара­

бана удостоверьтесь, что гайка регу­
лировочного устройства закручена

до конца.

17. Для автомобилей с антиблокировоч-

ной тормозной системой (АБС), уста­

новите тормозной барабан и затяните

его крепящим винтом.

Затяжка
Затяните винт крепления тормозного
барабана до величины 4 Н•м.

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е -11

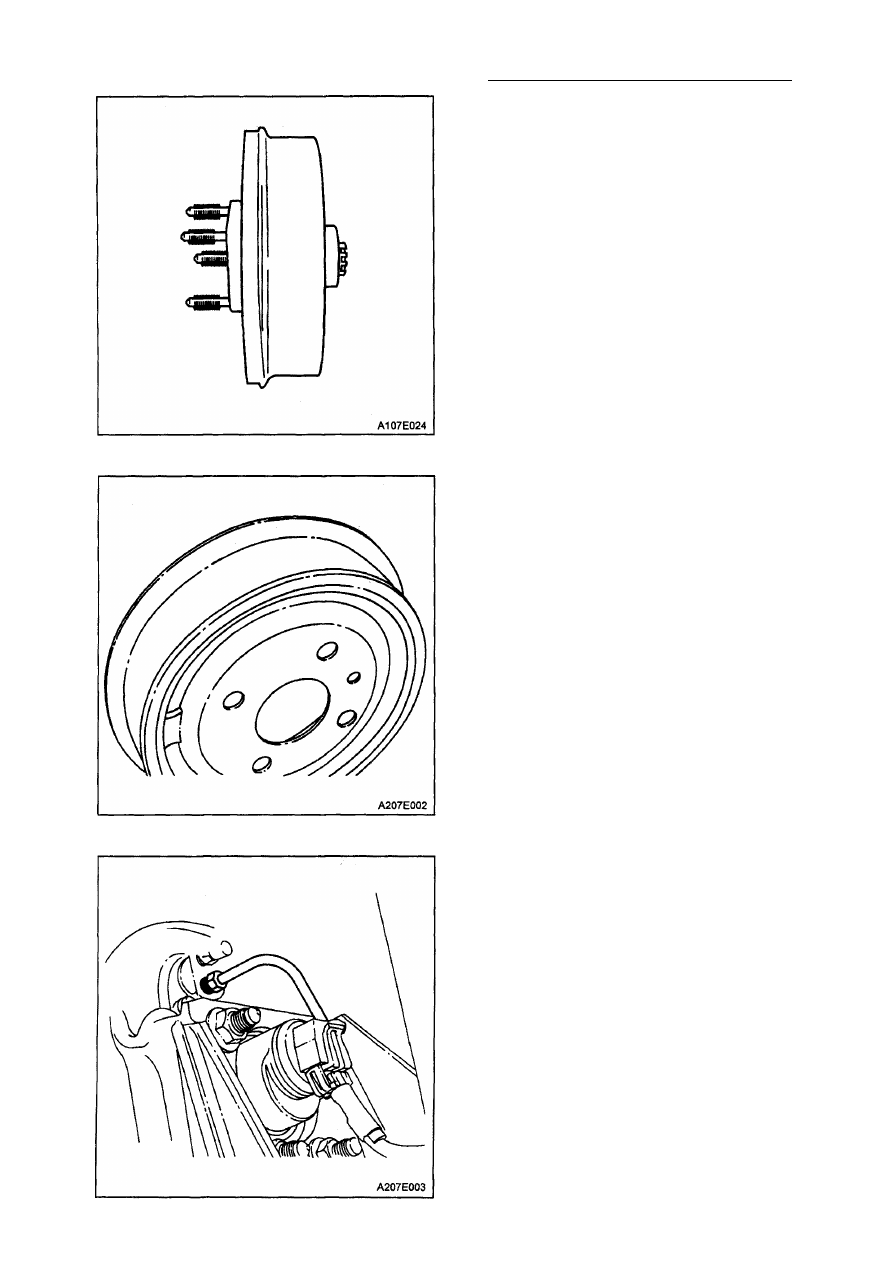

18. Для автомобилей без антиблокиро­

вочной тормозной системы, уста­
новите тормозной барабан и закре­
пите его винтом и новым шплинтом.

Затяжка
Затяните гайку одностороннего барабана
до величины 20 Н•м, минус 180°, + 1 Н•м.

19. Поставьте задние колеса. Обрати­

тесь к разделу 2Е "Шины и колеса".

20. Отрегулируйте тормоза задних колес.

Обратитесь к подразделу "Регули­
ровка тормозов" данного раздела.

2 1 . Отрегулируйте стояночный тормоз.

Обратитесь к разделу 4G "Ручной
тормоз".

22. Опустите автомобиль.

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите задние колеса. Обратитесь к

разделу 2Е "Шины и колеса".

3. Промаркируйте положение колес от­

носительно ступиц колес.

4. Снимите тормозной барабан.

5. Снимите тормозную колодку с наклад­

кой. Обратитесь к подразделу "Тор­

мозные колодки и фрикционные нак­

ладки" данного раздела.

6. Удалите грязь и инородные вещества

вокруг впускной тормозной трубки
колесного цилиндра, направляющей и
болта.

7. Отсоедините тормозную трубку от ко­

лесного цилиндра.

8. Закройте отверстие в тормозной труб­

ке для того, чтобы предотвратить

утечку жидкости и попадание внутрь
грязи.

4Е -12 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

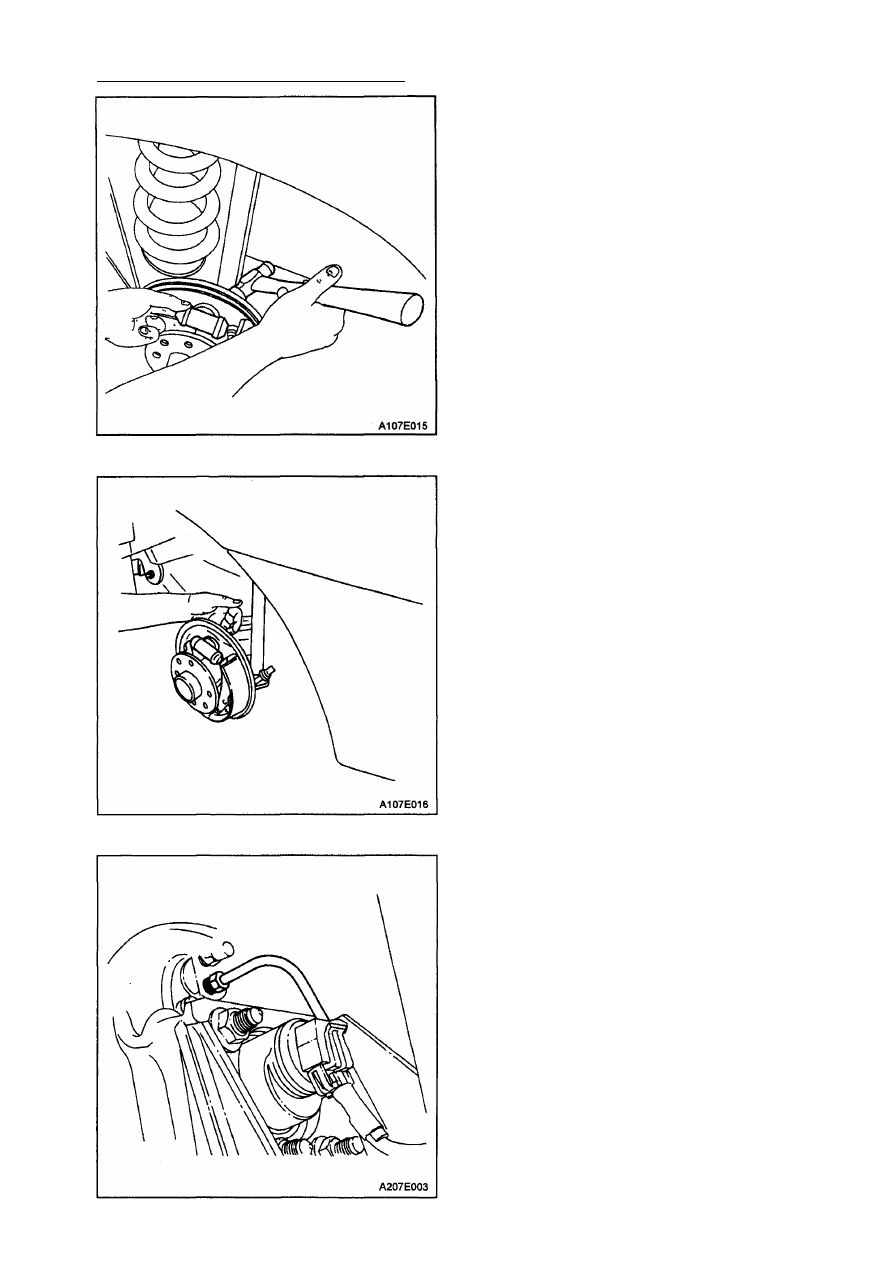

9. Удалите болт крепления колесного

цилиндра к опорному щиту.

10. Легонько постукивая, отделите колес­

ный цилиндр от опорного щита, об­
ращая внимание но то, чтобы не
повредить перепускной клапан и его
колпачок.

Монтаж

1. Закрепите колесный цилиндр к опор­

ному щиту с помощью болта колес­
ного цилиндра.

Затяжка
Затяните болт крепления колесного ци­
линдра к опорному щиту до величины

8 Н•м.

2. Подсоедините тормозную трубку к

колесному цилиндру.

Затяжка
Затяните тормозную трубку до величины

16 Н•м.

3. Установите тормозную колодку с

фрикционной накладкой и тормозной
барабан. Обратитесь к подразделу

"Тормозные колодки и фрикционные

накладки" данного раздела.

4. Произведите прокачку тормозов.

Обратитесь к разделу 4А "Гидрав­

лические тормоза".
