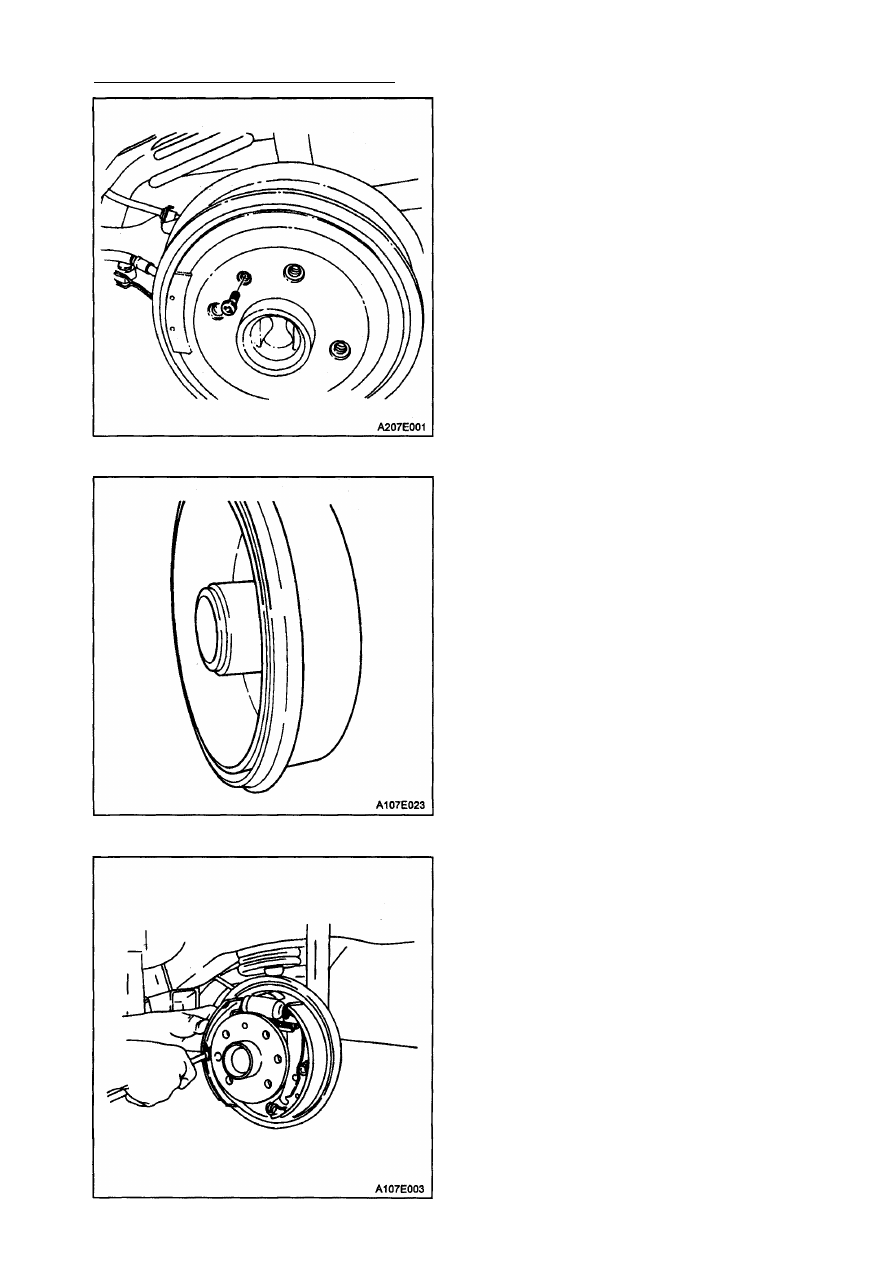

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е - 5

Монтаж

1. Произведите осмотр подшипника сту­

пицы и, при необходимости, смажьте
его.

2. Установите задний тормозной бара­

бан.

3. Закрепите барабан с помощью гайки

и нового шплинта.

Затяжка
Затяните гайку одностороннего барабана

до величины 20 Н•м, минус 180°, +1 Н•м.

4. Установите колесо. Обратитесь к раз­

делу 2Е "Шины и колеса".

5. Опустите автомобиль.

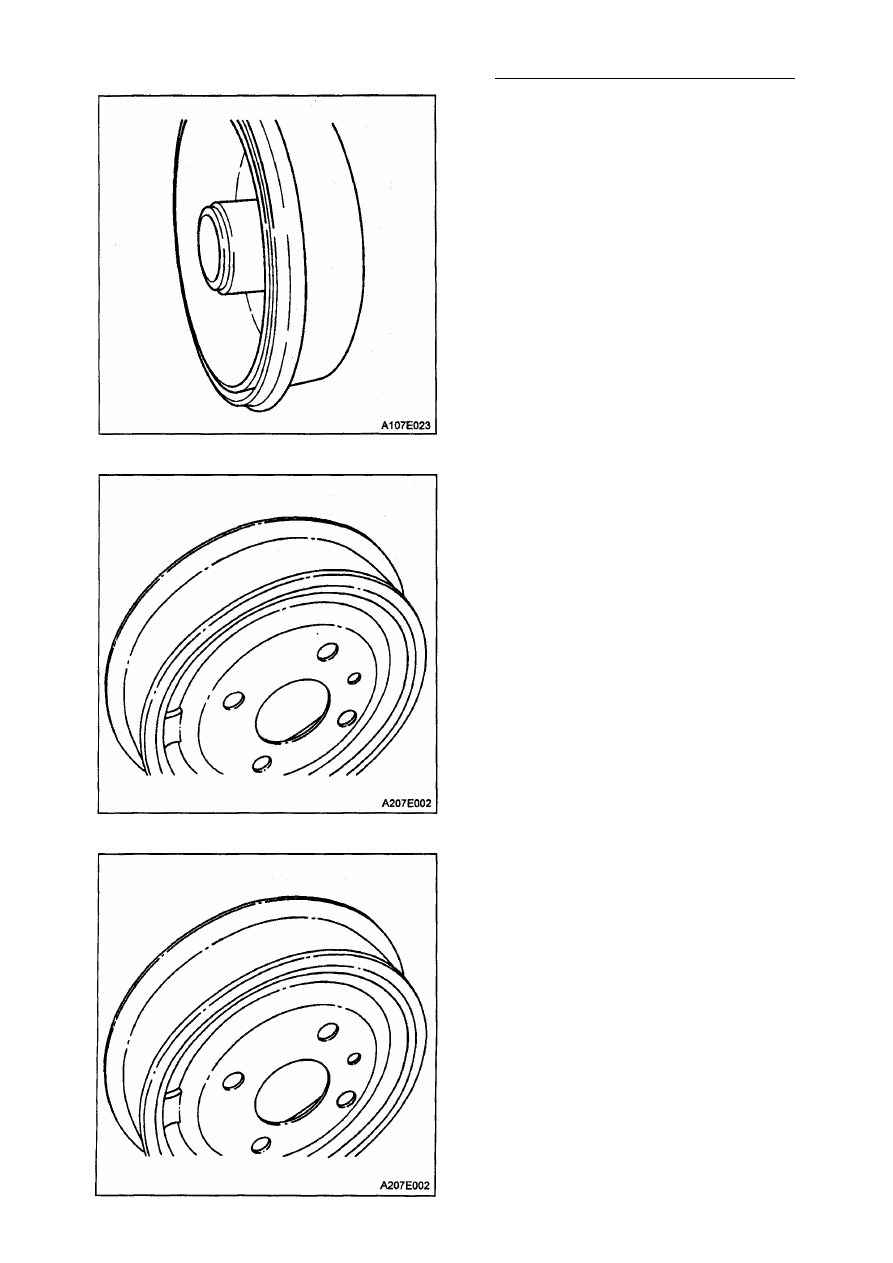

ДВУСТОРОННИЙ БАРАБАН

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите колесо. Обратитесь к разделу

2Е "Шины и колеса".

3. Удалите крепящий винт с тормозного

барабана.

4. Снимите тормозной барабан.

Монтаж

1. Произведите осмотр тормозного бара­

бана. Обратитесь к подразделу "Бара­
баны" данного раздела.

2. Установите тормозной барабан.
3. Для закрепления тормозного барабана

затяните крепящий винт.

Затяжка
Затяните винт крепления тормозного ба­
рабана до величины 4 Н•м.

4. Установите колесо. Обратитесь к раз­

делу 2Е "Шины и колеса".

5. Опустите автомобиль.

4Е - 6 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

ТОРМОЗНЫЕ КОЛОДКИ

И ФРИКЦИОННЫЕ НАКЛАДКИ

Демонтаж

1. Поднимите и хорошо зафиксируйте

автомобиль.

2. Снимите задние колеса. Обратитесь к

разделу 2Е "Шины и колеса".

3. Промаркируйте положение колес отно­

сительно ступиц колес.

4. Ослабьте трос ручного тормоза. Обра­

титесь к разделу 4G "Ручной тормоз".

5. Для автомобилей с антиблокировоч­

ной тормозной системой (АБС), удали­

те крепящий винт с тормозного бара­
бана. Снимите тормозной барабан.

6. Для автомобилей без антиблокиро­

вочной тормозной системы, снимите
задний тормозной барабан, предва­
рительно удаляя шплинт и гайку
крепления одностороннего барабана.
Замените шплинт.

7. Отпустите прижимную пружину веду­

щей тормозной колодки. (На рисунке
показан вариант с АБС.)

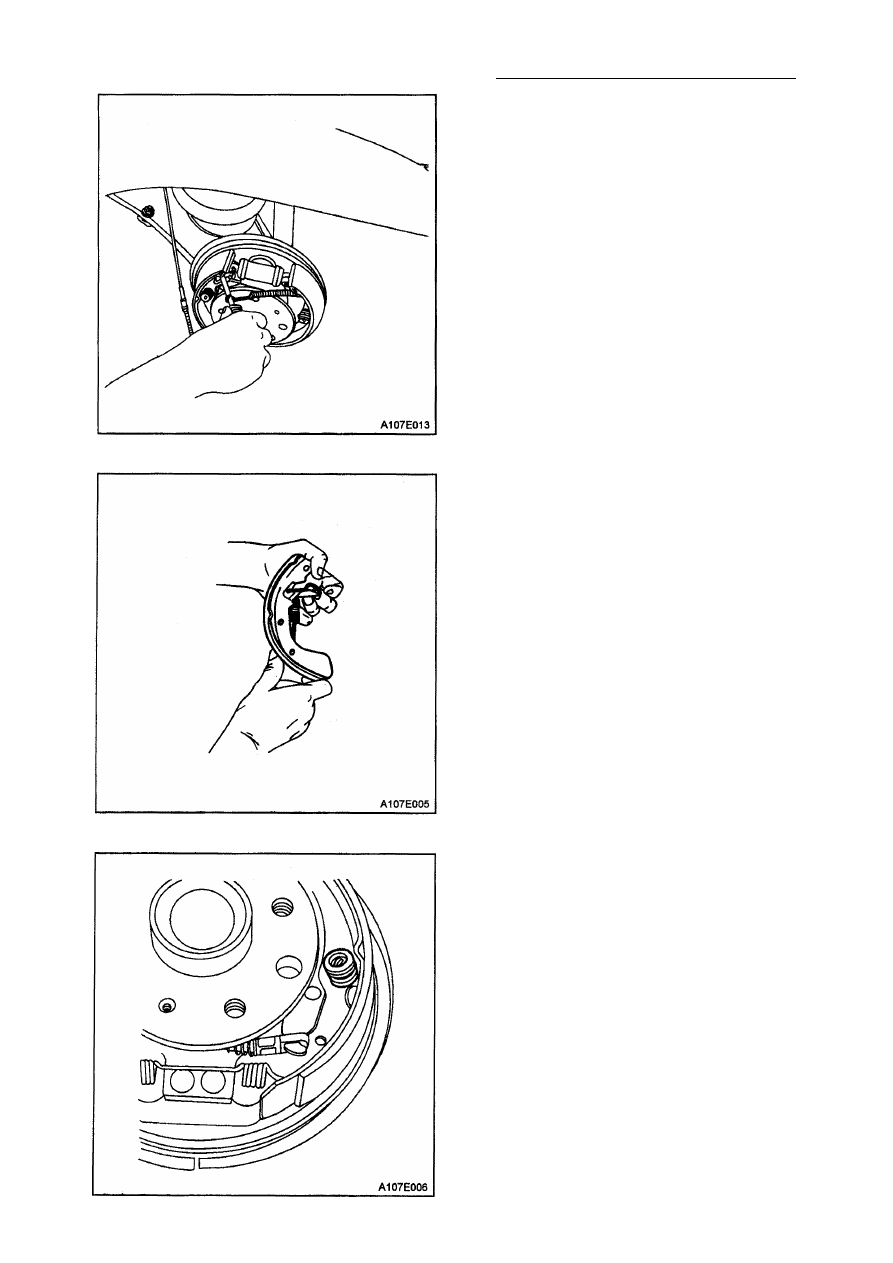

ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА 4Е - 7

8. Отсоедините верхнюю пружину веду­

щей колодки, чтобы ослабить натяже­
ние на верхней стяжной пружине.

9. Снимите верхнюю стяжную пружину и

регулировочное устройство.

10. Снимите ведущую тормозную колод­

ку, отсоединяя ее от нижней стяжной

пружины.

11. Отцепите прижимную пружину ведо­

мой тормозной колодки с фрикционной
накладкой.

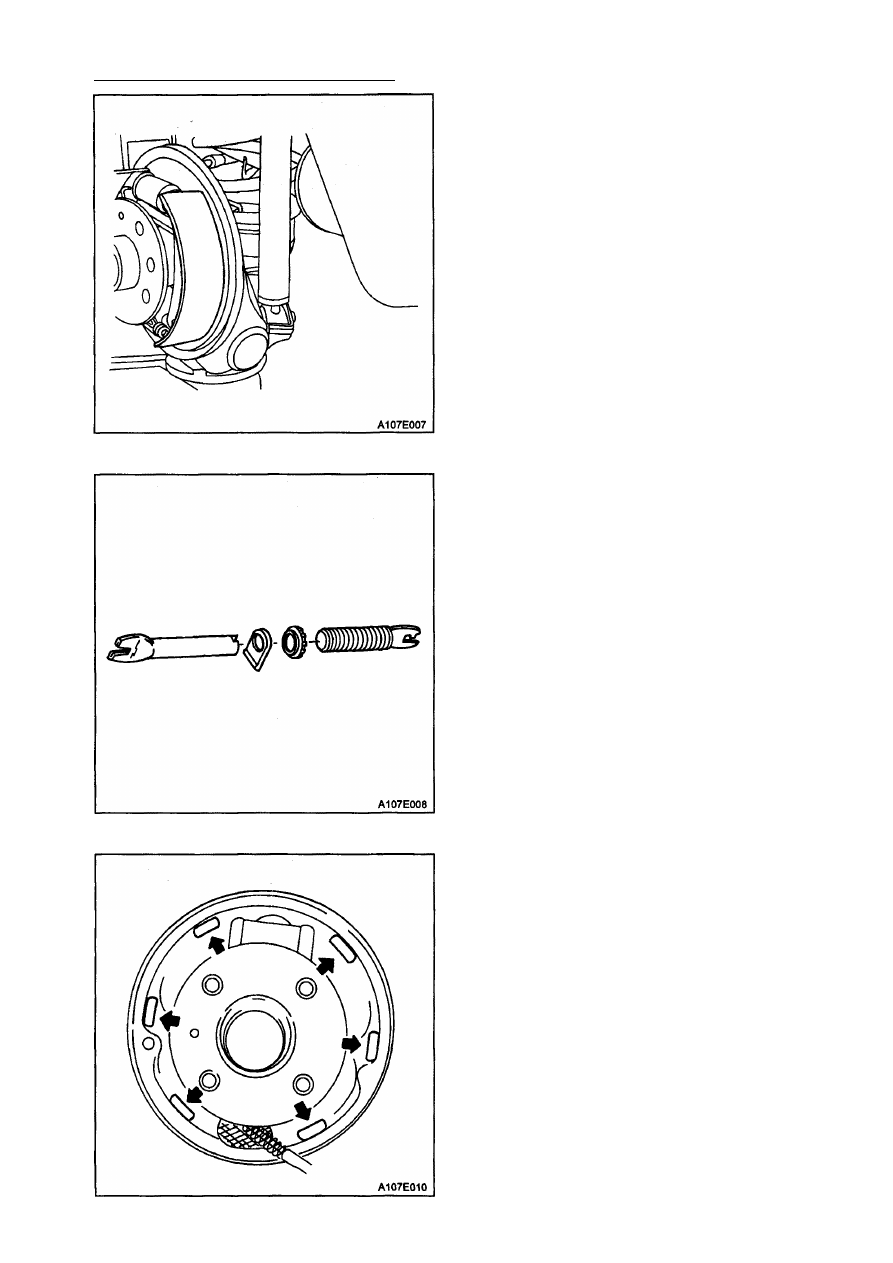

4Е - 8 ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

Монтаж

1. Измерьте минимальную толщину тор­

мозной накладки. Обратитесь к под­
разделу "Проверка фрикционных
накладок" данного раздела.

2. Очистите и смажьте регулировочное

устройство.

Предостережение: Если прочность и ка­
чество каких-либо частей являются сом­
нительными, вследствие обесцвечива­
ния из-за перегрева, чрезмерного нап­
ряжения или износа, необходимо заме­
нить тормозные колодки, пружины или
регулировочное устройство.

3. Произведите осмотр резьбы регу­

лировочного устройства.

12. Отсоедините ведомую тормозную ко­

лодку с накладкой на правой стороне.

13. Снимите нижнюю стяжную пружину.

4. Покройте места касания тормозных

колодок на опорном щите смазкой.
