4D-8 ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА

РЕМОНТ УЗЛОВ

ОБСЛУЖИВАНИЕ СКОБЫ

ТОРМОЗА

Демонтаж

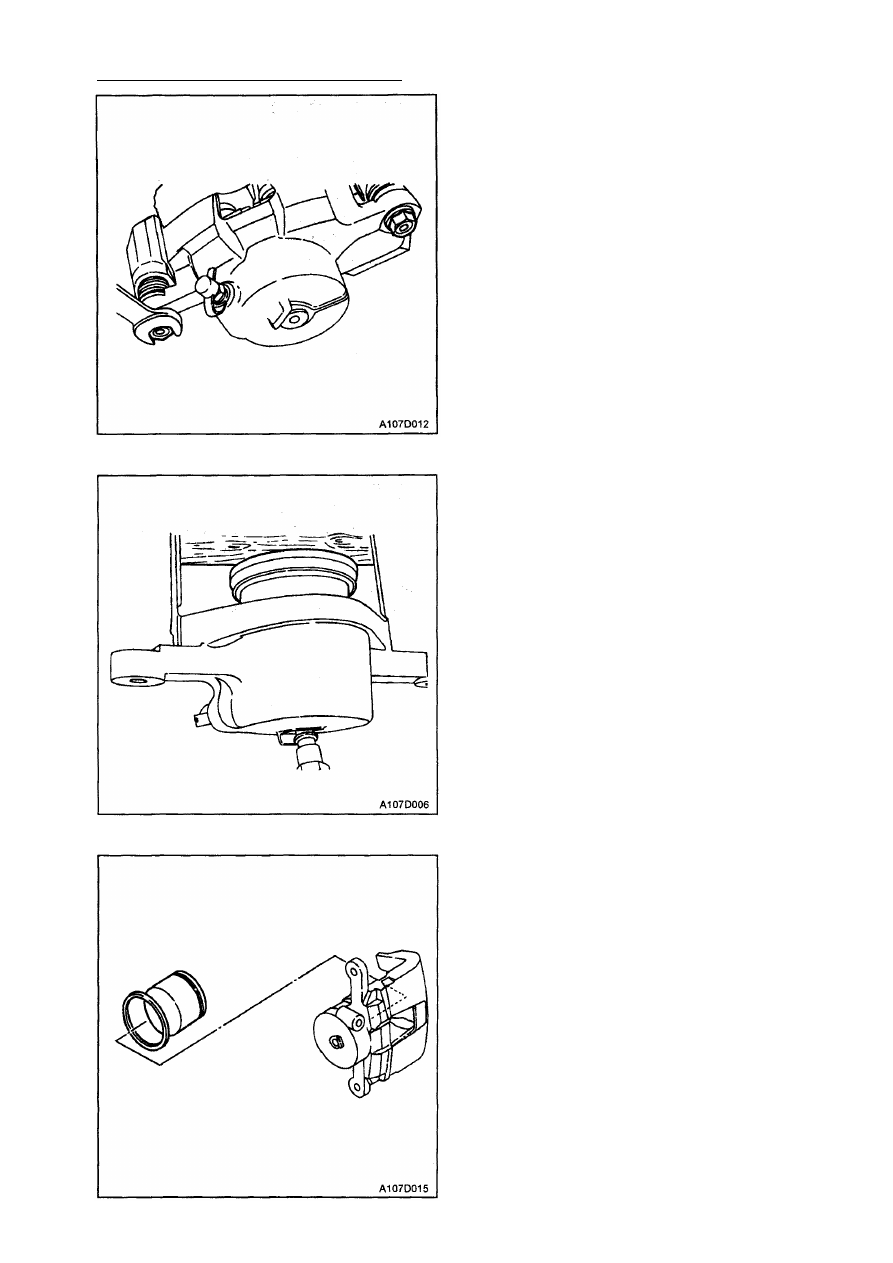

1. Снимите скобу в сборе. Обратитесь

к подразделу "Скоба тормоза"данного
раздела.

2. Удалите направляющий палец ско­

бы, который соединяет корпус поршня
скобы с оправой.

3. Снимите со скобы тормозные колод­

ки, включая пружины. Обратитесь к
подразделу "Тормозные колодки и
фрикционные накладки" данного раз­

дела.

Предупреждение: Не пытайтесь
пальцами поймать или удержать
поршень при применении сжатого
воздуха. Это может вызвать серьез­
ные травмы.
Обратите особое внимание: При уда­
лении поршня, вставьте во внутрь корпуса
скобы брусок из твердой древесины.

4. С помощью сжатого воздуха "выдуйте"

поршень из корпуса.

5. Удалите внешний уплотнитель.

6. Удалите внутреннее уплотнительное

кольцо с полости поршня скобы.

ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА 4D - 9

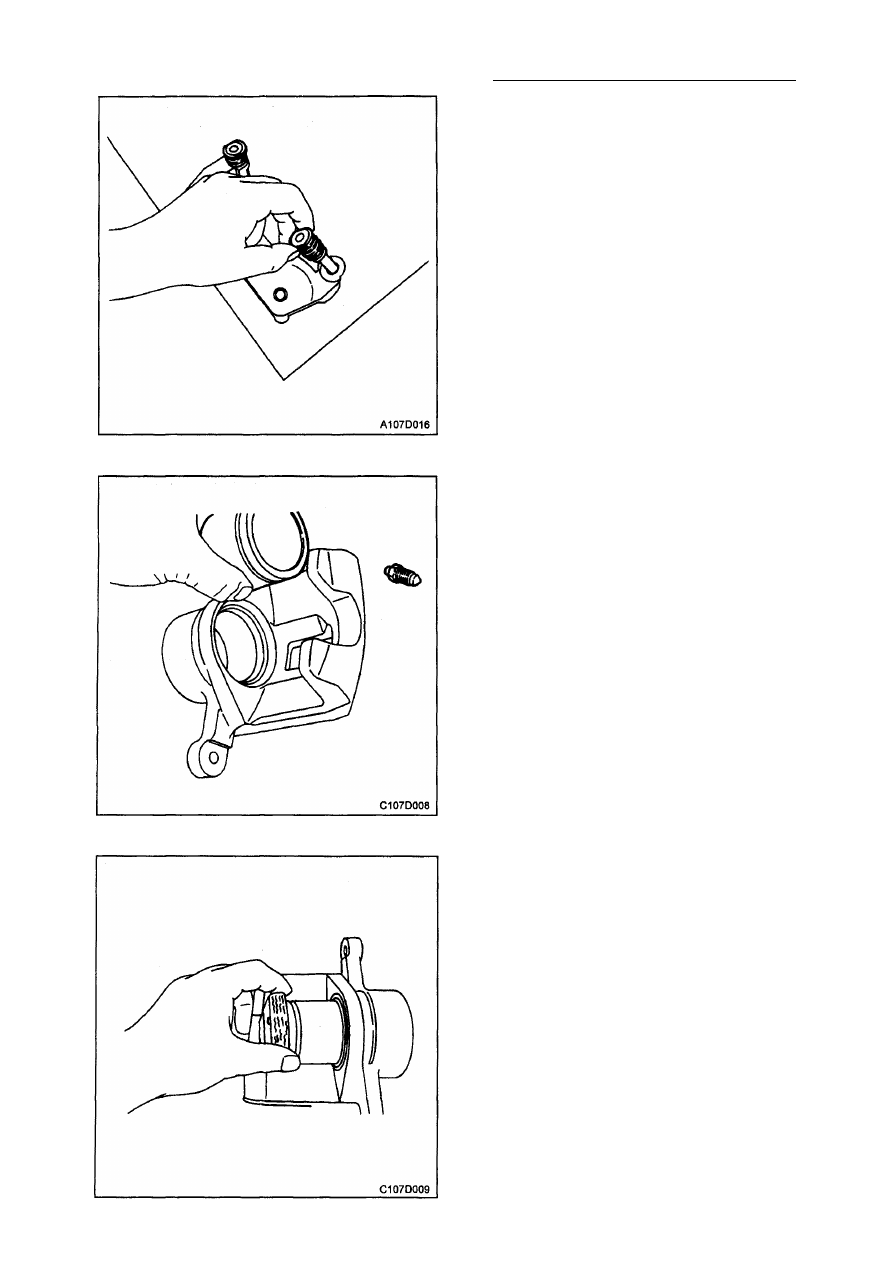

7. Снимите защитный колпачок клапана

прокачки и затем сам перепускной
клапан.

8. Вытащите крепежные пальцы и их ре­

зиновые защитные чехлы.

Монтаж

1. Протрите все части денатуратом или

тормозной жидкостью. Просушите их с

помощью чистого сжатого воздуха и
продуйте все проходы в корпусе и
перепускном клапане.

2. Произведите осмотр поршня и скобы

на предмет наличия борозд, зазубрин и
коррозии. Если найдены какие-либо из
этих компонентов, то замените указан­
ные узлы.

3. Произведите осмотр перепускного кла­

пана скобы.

Обратите особое внимание: Ничего не
удаляйте с поршня или полости ци­
линдра.

4. Смажьте новое внутреннее уплотни-

нительное кольцо поршня.

5. Установите внутреннее уплотнитель-

ное кольцо поршня в канавку корпуса

суппорта. Проверьте, чтобы уплотни-
тельное кольцо не было изогнуто.

6. Вставьте в канавку внешний защитный

уплотнитель поршня.

7. Смажьте поршень тормозной жидкос­

тью.

8. Нажимайте на поршень в направление

внутрь до тех пор, пока он нормально
не сядет на свое посадочное место.

4D -10 ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА

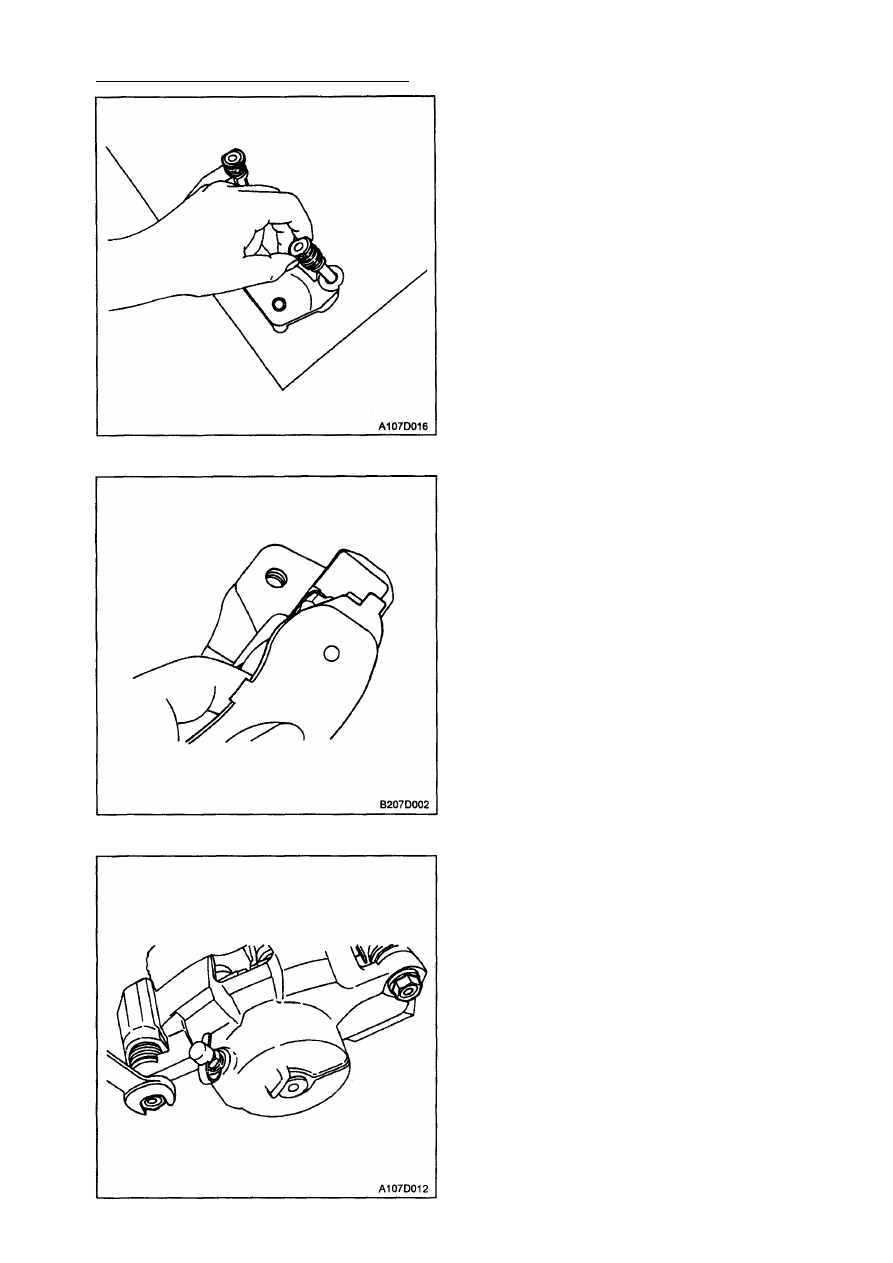

9. Покройте крепежные пальцы смазкой

и поставьте на них защитные
чехлы.

10. Установите перепускной клапан и

его защитный колпачок.

Затяжка

Затяните клапан прокачки скобы до вели­
чины 6 Н•м.

11. Поставьте тормозные колодки и пру­

жины.

Обратите особое внимание: Проверьте,
чтобы были правильно установлены
пружины колодок.

12. Присоедините оправу к корпусу

скобы с помощью болтов направляю­
щих крепежных пальцев.

Затяжка

Затяните болты крепления оправы к

корпусу скобы до величины 27 Н•м.

13. Установите скобу в сборе. Обра­

титесь к подразделу "Скоба тормо­

за" данного раздела.

ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА 4D -11

ОБЩЕЕ ОПИСАНИЕ

СКОБА ДИСКОВОГО ТОРМОЗА

Скоба имеет одну полость и крепится к

поворотному кулаку с помощью двух
крепящих болтов. Гидравлическое давле­
ние, создаваемое при нажатии на педаль

тормоза, преобразуется скобой в усилие
торможения. Это усилие равномерно воз­
действует на поршень и на основание по­
лости скобы, перемещая поршень в нап­

равление наружу и двигая скобу вперед, в
результате чего достигается зажимание

тормозного диска. При таком зажатии,

фрикционные накладки прижимаются к
тормозному диску, образуя силу трения

для остановки автомобиля.

Обратите особое внимание:

• Заменяйте все компоненты, включенные

в ремонтный комплект для обслу­

живания данной скобы.

• Для облегчения операций по сборке,

смазывайте резиновые детали чистой

тормозной жидкостью.

• Не используйте промасленный сжатый

воздух на узлах тормозной системы, так
как это может вызвать повреждение
резиновых деталей.

• При удалении или отсоединении любых

деталей гидравлического привода, воз­

можно, потребуется полная или частич­
ная прокачка тормозной системы.

• Заменяйте тормозные колодки только в

комплекте одновременно на обоих тор­
мозных механизмах.

• Величина моментов затяжки указана для

сухих, несмазанных деталей соеди­
нения.

• Производите все операции по обслу­

живанию на чистом верстаке, без каких-
либо следов минеральных масел.
