АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -11

ДИАГНОСТИКА

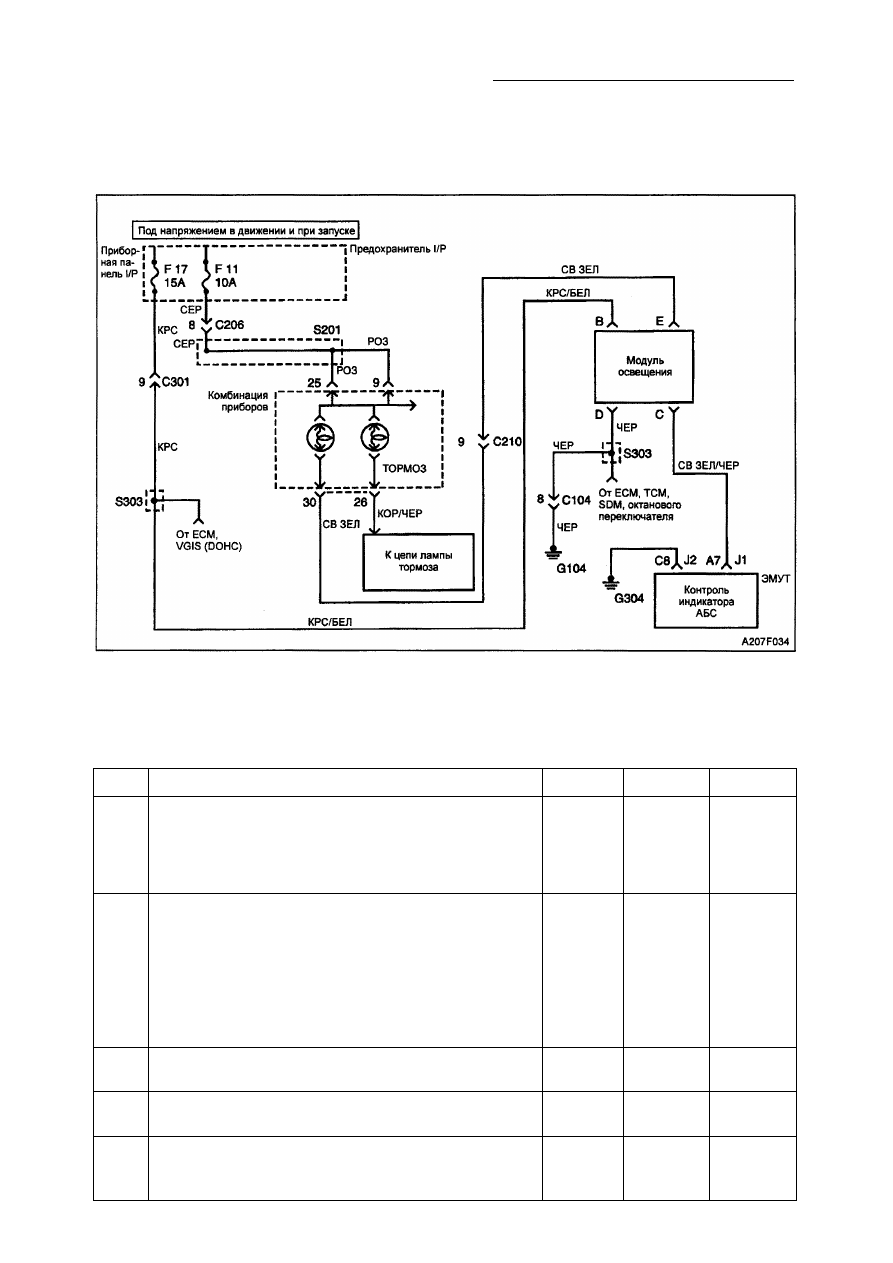

ВКЛЮЧЕННЫЙ ПОСТОЯННО ИНДИКАТОР АБС (ЯНТАРНЫЙ),

КОДЫ НЕ СОХРАНЕНЫ

Внимание: Прежде чем использовать данную таблицу, окончить диагностическую
проверку цепи

Включенный постоянно индикатор АБС (янтарный), коды не сохранены

Пункт

Действие

Величина

Да

Нет

1

С помощью прибора для сканирования отключить
индикатор АБС (янтарный).

-

Перейти к

гл. "Разры­

вы и пло­

хие сое­

динения"

Перейти

к п. 2

2

1. Переключить выключатель зажигания в положение

LOCK.

2. Отсоединить колодку Л проводки ЭМУТ.
3. Переключить выключатель зажигания в положение
ON.
4. Подсоединить провод перемычки к массе и прове­
рить вывод А7 колодки Л проводки ЭМУТ.
Индикатор АБС отключился?

-

Перейти

к п. 3

Перейти

к п. 7

3

Проверить контакт вывода А7 колодки Л проводки
ЭМУТ. Контакт хороший?

-

Перейти

к п. 5

Перейти

к п. 4

4

Починить контакт.
Ремонт завершен?

-

Система в

порядке

-

5

1. Соединить заново все колодки.

2. Установить выключатель зажигания в положение
ON. Индикатор АБС остается включенным?

-

Перейти

к п. 6

Система в

порядке

4F -110 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".

Воспользуйтесь проверочной функцией

сканера для определения местоположения
периодически возникающей неисправнос­
ти, связанной с растяжной пружиной тор­
моза.

Код А042 - Растяжная пружина тормоза задней оси не удерживает привод

Пункт

Действие

Величина

Да

Нет

1

Проверьте, подведены ли провода соответствующих
цветов к проводке колодки привода в сборе с агрега­

тами и колодки J2 ЭМУТ и расположения клемм.

Все соединения находятся в хорошем состоянии?

-

Перейти

к п. 2

Перейти

к п. 10

2

1. Поднимите и удерживайте автомобиль таким обра­

зом, чтобы колеса находились, примерно, на 152 мм

над полом.

2. Поверните выключатель зажигания в положение
ON.
3. Удалите излишний вакуум.
4. Сильно нажмите на тормозную педаль.
5. Повторно сильно нажмите на тормозную педаль и
попросите помощника попытаться привести в движе­
ния задние колеса вручную. Может ли помощник при­
вести в движение задние колеса?

-

Перейти

к п . 11

Перейти

к п. 3

3

1. Поверните выключатель зажигания в положение

LOCK..

2. Повторно подключите колодку привода в сборе с
агрегатами и колодку J2 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между проводкой колодки клеммы

D привода в сборе с агрегатами и клеммой СЗ про­
водки колодки ЭМУТ.
Сопротивление ниже установленной величины?

1,5 Ом

Перейти

к п. 4

Перейти

к п. 12

4

Воспользуйтесь цифровым омметром для измерения
сопротивления между клеммой С проводки колодки
привода в сборе с агрегатами и клеммой С4 проводки
колодки J2 ЭМУТ.

Сопротивление ниже установленной величины?

1,5 Ом

Перейти

к п. 5

Перейти

к п. 13

5

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой С и клеммой D приво­
да в сборе с агрегатами.

Величина сопротивления находится в установленных
пределах?

0,2-1,5

Ом

Перейти

к п. 6

Перейти

к п. 11

6

Проверьте, нет ли слабых клеммных контактов или
коррозии на проводке колодки привода в сборе с аг­

регатами и проводке колодки J2 ЭМУТ.
Обнаружены ли слабые клеммные контакты или приз­
наки коррозии?

-

Перейти

к п. 7

Перейти

к п. 8

7

Замените клеммы со слабыми контактами или приз­
наками коррозии. Ремонт завершен?

-

Система в

порядке

-

8

1. Повторно подключите все колодки.

2. Проведите два цикла торможения автомобиля.

Переустанавливается ли код А042?

-

Перейти

к п. 9

Перейти к

"Видам

диагности­

ческой

помощи"

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-111

Код А042 - Растяжная пружина тормоза задней оси

не удерживает привод (окончание)

Пункт

Действие

Величина

Да

Нет

9

Замените ЭМУТ,
Ремонт завершен?

-

Система в

порядке

-

10

Закрепите все слабые соединения.
Ремонт завершен?

-

Система в

порядке

-

11

Замените привод в сборе с агрегатами.

Ремонт завершен?

-

Система в

порядке

-

12

Устраните высокое сопротивление в цепи проводов
пурпурного цвета. Ремонт завершен?

-

Система в

порядке

-

12

Устраните высокое сопротивление в цепи проводов
черного цвета. Ремонт завершен?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод
автомобиля в течение трех циклов для подтверждения того, что код не переустанавли­
вается. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и пос­

ледующего отключения зажигания.

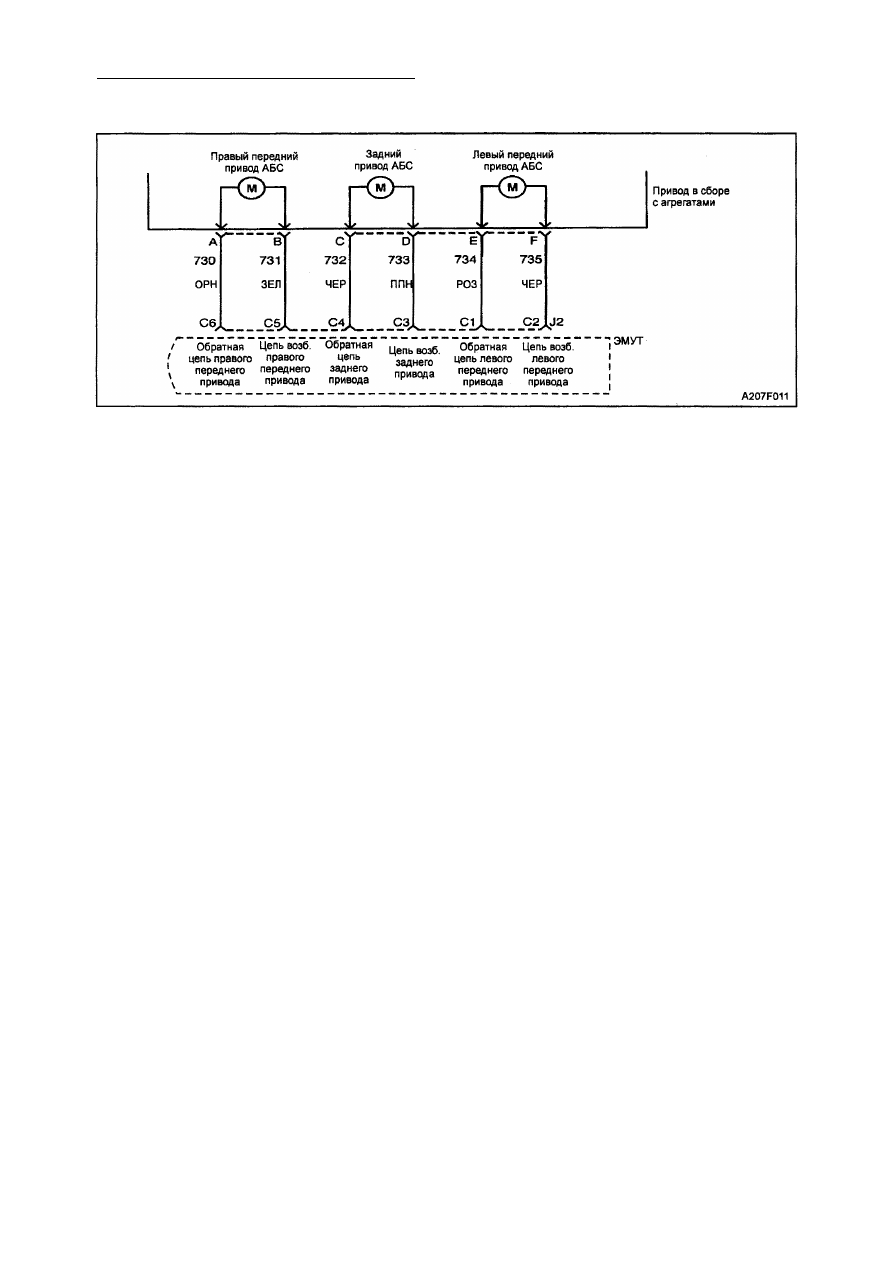

4F -112 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Описание схемы

Данный код предназначен для обнаруже­

ния закрепленной растяжной пружины тор­
моза, застрявшего привода или заедающе­
го гидравлического модулятора. Если во
время установки привода в исходное поло­

жения подается команда на отсоединение,
растяжная пружина тормоза должна разъе­

динить привод, что приведет к тому, что ток

будет меньше, чем контрольный ток (при­
вод свободно вращается). Если привод не
перемещается, значит величина направ­

ленного тока равна величине тока при по­
тере скорости.

Диагностика

Система управляет приводами, переме­
щающимися в обратном и прямом направ­

лениях. Левый передний канал не работа­
ет, если направленный ток привода всегда

меньше 7А.
Причины

• Шестерни замерзли.
• Гайка повреждена.
• Вал застревает.
• Механическое повреждение растяжной

пружины тормоза (растяжная пружина

тормоза не отсоединила привод).

• Неисправность привода в сборе с агре­

гатами.

• Поршень заедает или он находится на

дне цилиндра.

Отказ в действии
Это нормируемое операционное повреж­

дение. АБС отключена, загорается ее сиг­

нальная лампочка.
Описание тестов
Цифры, приведенные ниже, относятся к

стадиям, указанным на диагностической

таблице.

2. На основании этого теста проверяется

правильное движение привода в то вре­
мя, когда со сканера подаются команды
"применение" и "отсоединение".

3. На этой стадии подтверждается, что дви­

гатель действительно можно применять

тогда, когда поступает команда.

4. На этой стадии контрольный ток ЭМУТ

сравнивается с током обратного питания
привода.

5. На основании этого теста определяется,

вызвана ли неисправность повреждени­
ем ЭМУТ или произошла вследствие ко­
роткого замыкания.

6. На этой стадии проверяется правиль­

ность перемещения поршня и шестерни
гидравлического модулятора.

Виды диагностической помощи
Периодически возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием внутри изоляции сломанного
провода.
Следует тщательно проверить каждую
цепь, которая предположительно может
способствовать периодическому возникно­
вению неисправности на наличие отвин­

ченных клемм, неправильного соединения,
сломанных клемм, неправильно собранных
или поврежденных клемм, неправильного
соединения проводки или повреждения
электропроводки.

Используя возможности сканера, следует

тщательно проверить частоту возникнове­

ния неисправности, как описано ранее в
подразделе "Диагностика с помощью ска­
нера" в этом разделе. Код А044 может

установиться после демонтажа модулято­
ра, если поршни модулятора находятся
внизу цилиндра.

КОД А044 ЛЕВЫЙ ПЕРЕДНИЙ КАНАЛ НЕ РАБОТАЕТ
