АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-117

Код А045 - Правый передний канал не работает (окончание)

Пункт

Действие

Величина

Да

Нет

8

Восстановите ЭМУТ.
Восстановление заверешено?

-

Система в

порядке

-

9

Устраните короткое замыкание между цепями
проводов зеленого и оранжевого цвета.
Устранение завершено?

-

Система в

порядке

-

1 0

Соберите привод в сборе с агрегатами.
Сборка завершена?

-

Система в

порядке

-

1 1

Соберите гидравлический модулятор.
Сборка завершена?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод
автомобиля в течение трех циклов для подтверждения того, что код не переустанавли­
вается. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью свыше 16 км/час и
последующего отключения зажигания.

4F -118 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД А046 ЗАДНИЙ ПРИВОД НЕ РАБОТАЕТ

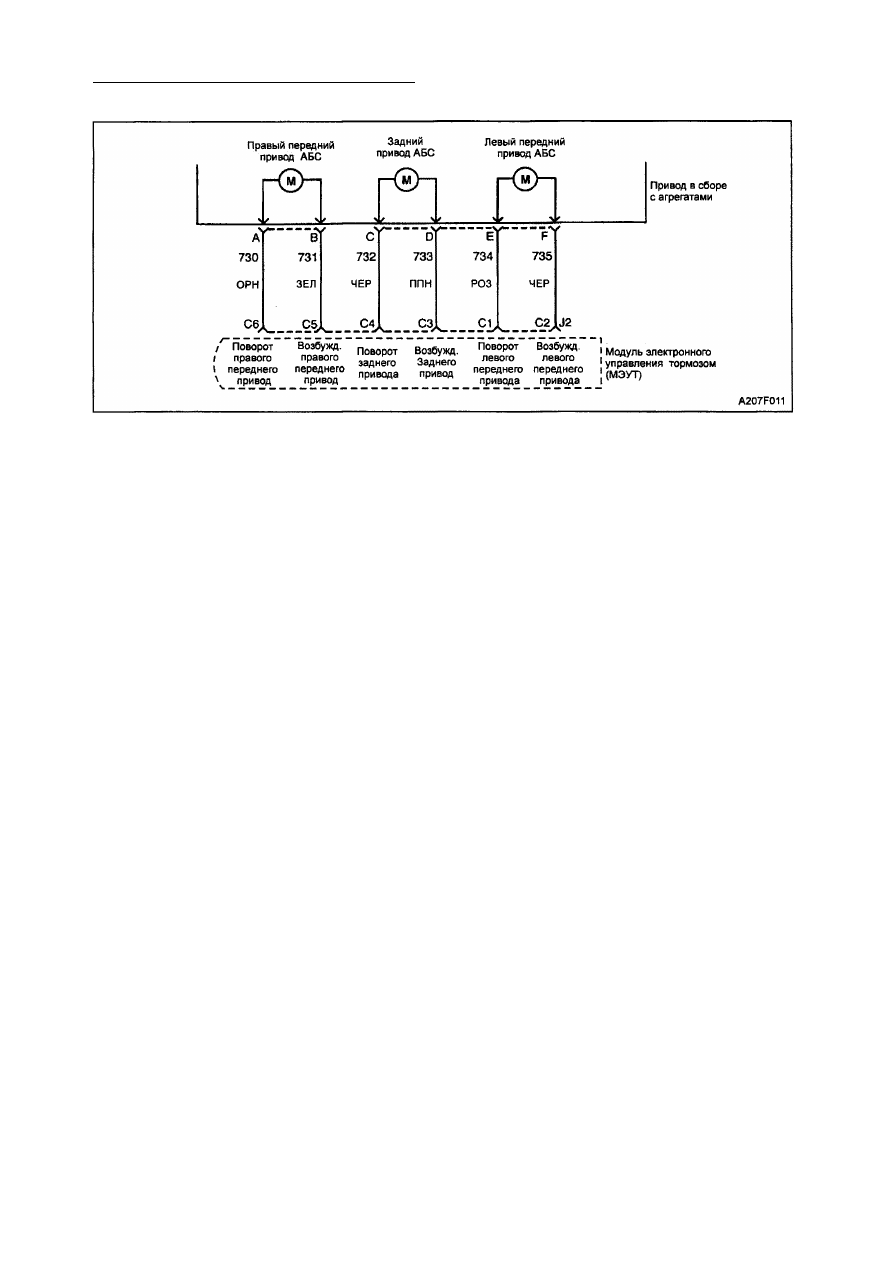

Описание схемы

Данный код предназначен для обнаруже­

ния застопорившегося вверху ТБ, заблоки­
рованного привода или застопорившегося
гидравлического модулятора. Если во вре­
мя пуска поступает команда о разблокиров­
ке, ТБ должен разблокировать привод, в
результате чего направленный ток будет
меньше, чем управляющий ток (привод сво­
бодно вращается). Если привод не враща­
ется, направленный ток будет затухающим

током.
Диагностика

Система управляет приводами, переме­
щающимися в обратном и прямом направ­
лениях. Задний канал не может работать,
если направленный ток превышает 7 А.
Причины
• Шестерни замерзли.
• Вышла из строя резьбовая муфта.
• Вал Заедает.

• Механическая неполадка ТБ (ТБ не

расцепляет привод).

• Привод в сборе с агрегатами неиспра­

вен.

• Поршень застревает в нижней части ци­

линдра.

Отказ в действии
Это нормируемое операционное поврежде­

ние. АБС выведена из строя, поскольку дан­
ная неполадка может привести к постепен­
ному ухудшению свойств основных тормо­

зов, включается сигнальная лампочка АБС.
Описание тестов

Цифры, приведенные ниже, относятся к

стадиям, указанным в диагностической таб­
лице.
2. На этой стадии проверяется точность хо­

да привода во время поступления ко­

манд о применении и разблокировке со
сканером.

3. На этой стадии подтверждается, что при­

вод фактически может разблокироваться
после поступления команды.

4. На этой стадии направленный ток ЭМУТ

сопоставляется с обратным током
привода.

5. Во время данного теста определяется,

вызвана ли неполадка неисправностью
ЭМУТ или произошло короткое замыка­
ние.

6. На этой стадии проверяется точность хо­

да шестерни гидравлического модулято­

ра и поршня.

Виды диагностической помощи

"Периодическая" неполадка может быть
вызвана неправильным соединением,
протершейся изоляцией проводов, или

вследствие внутренней поломки провода.

Любая электрическая схема, которая, как

предполагается, может стать причиной пе­
риодической неполадки, должна быть тща­

тельно проверена на предмет наличия от­

винченных клемм, неправильного соедине­
ния, сломанных блокировок, неправильно
собранных или поврежденных клемм, неп­
равильного соединения проводки или пов­
реждения в электропроводке.
Используя возможности сканера, определи­
те частоту возникновения неисправности,
как описано в главе "Диагностика с помощью
сканера". Код А046 можно устанавливать
после демонтажа модулятора, если поршни
модулятора расположены в нижней части
цилиндра.
В зависимости от частоты возникновения
неполадки возникает необходимость прове­

дения проверки механических деталей, ко­
торые, возможно, могут ее вызвать.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-119

Код А046 - Задний привод не работает

Пункт

Действие

Величина

Да

Нет

1

Зрительно проверьте провода колодки привода в сбо­
ре с агрегатами и провод колодки J2 ЭМУТ на пред­
мет правильного цветового соединения проводов на
клеммах выемок колодки.
Прикреплены ли соответствующие провода к соот­
ветствующим клеммам колодки?

-

Перейти

к п. 2

Перейти

к п. 7

2

1. Поднимите автомобиль и удерживайте его таким

образом, чтобы задние колеса находились, пример­
но, в 152 мм от пола.
2. Переведите выключатель зажигания в положение
ON.
3. Удалите излишний вакуум.
4. Сильно нажмите тормозную педаль.
5. Среди тестов сканера АБС изберите "Ручное управ­
ление".
6. Выберите "Применение заднего привода" и введите
привод в действие.
7. Возьмите помощника для того, чтобы он попытался
вручную повернуть задние колеса. Смог ли помощник
привести в движение задние колеса?

-

Перейти

к п. 4

Перейти

к п. 3

3

1. Продолжайте сильно нажимать на педаль.

2. Выберите "Отсоединение заднего привода" и от­
соедините привод.
3. Возьмите помощника для того, чтобы привести в

движение задние колеса вручную.

Смог ли помощник привести задние колеса в движе­
ние вручную?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 4

4

1.Снимите ногу с тормозной педали.

2. Выберите "Применение правого переднего приво­
да" и приведите привод в действие, тщательно следя
за величинами контрольного и обратного токов на
сканере. Обратный ток выше контрольного?

-

Перейти

к п. 5

Перейти

к п. 6

5

1. Переведите выключатель зажигания в положение

LOCK.
2. Отключите колодка J2 ЭМУТ.
3 Для измерения сопротивления между клеммами С4
и СЗ провода колодки J2 ЭМУТ воспользуйтесь циф­
ровым омметром. Соответствует ли величина сопро­

тивления заданной?

-

Перейти

к п. 8

Перейти

к п. 9

6

1. При помощи тестов АБС сканера проведите тест

уменьшения напряжения шестерен.
2. Переведите выключатель зажигания в положение

LOCK.

3. Снимите с автомобиля гидравлический модулятор/
привод в сборе с агрегатами.

4. Отсоедините привод в сборе с агрегатами от гид­

равлического модулятора.
5. Зажмите и попытайтесь сдвинуть промежуточную
шестерню на гидравлическом модуляторе.
Может ли шестерня сделать, по крайней мере, четы­
ре полных оборота от стопора до стопора?

-

Перейти

к п. 10

Перейти

к п. 11

4F - 12 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Включенный постоянно индикатор АБС (янтарный),

коды не сохранены (окончание)

Пункт

Действие

Величина

Да

Нет

6

Заменить ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

7

1. Установить выключатель зажигания в положение
LOCK.

2. Снять предохранитель F17.
3. Установить выключатель зажигания в положение
ON.
4. Измерить напряжение между выводом А7 колодки
Л проводки ЭМУТ и массой.

Напряжение меньше заданной величины?

1 В

Перейти

к п. 9

Перейти

к п. 8

8

Устранить короткое замыкание к В+ в цепи проводов
св.-зеленого - черного цвета между выводом А7 ко­
лодки Л проводки ЭМУТ и выводом С модуля осве­

щения. Ремонт завершен?

-

Система в

порядке

-

9

1. Установить выключатель зажигания в положение

LOCK.

2. Установить заново предохранитель F17.
3. Отсоединить от проводки модуль освещения.
4. Установить выключатель зажигания в положение
ON. Индикатор АБС отключился?

-

Перейти

к п. 11

Перейти

к п. 10

10

Устранить короткое замыкание на массу в цепи прово­

дов св.-зеленого цвета между выводом Е модуля ос­

вещения и выводом 30 приборной панели.
Ремонт завершен?

-

Система в

порядке

-

11

1. Установить выключатель зажигания в положение
LOCK.

2. Используя цифровой омметр измерить сопротив­
ление от вывода А7 колодки Л проводки ЭМУТ к вы­

воду С колодки цепи модуля освещения.
Сопротивление меньше заданной величины?

2 Ом

Перейти

к п. 12

Перейти

к п. 13

12

1. Соединить заново все колодки.

2. Установить выключатель зажигания в положение
ON. Индикатор АБС остается включенным?

-

Перейти

к п. 6

Система в

порядке

13

Проверить не разомкнута ли цепь проводов св.-зеле­
ного - черного цвета между выводом А7 колодки Л
проводки ЭМУТ и выводом С модуля освещения.
Цепь разомкнута?

-

Перейти

к п. 14

Перейти

к п. 15

14

Починить обрыв в цепи проводов св.-зеленого - чер­
ного цвета между выводом А7 колодки Л проводки
ЭМУТ и выводом С модуля освещения.
Ремонт завершен?

-

Система в

порядке

-

15

Заменить модуль освещения.

Ремонт завершен?

-

Система в

порядке

-
