УСИЛИТЕЛЬ ТОРМОЗОВ  4 С - 1

РАЗДЕЛ 4С

УСИЛИТЕЛЬ ТОРМОЗОВ

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 4С-1

Диагностирование 4С-1

Проверка работы усилителя 4С-1

Техническое обслуживание и ремонт 4С-2

Обслуживание на автомобиле 4С-2

Вакуумный шланг 4С-2

Усилитель 4С-3

Общее описание и управление системой 4С-9

Усилитель 4С-9

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт*фут  Фунт*дюйм

Гайки крепления усилителя и кронштейнов к щитку
передка кузова

22

16

-

Шестигранная гайка штока усилителя

18

13

-

Гайки крепления усилителя к кронштейнам

22

16

-

Гайки присоединения главного тормозного цилиндра

18

13

-

ДИАГНОСТИРОВАНИЕ

ПРОВЕРКА РАБОТЫ УСИЛИТЕЛЯ

1. При неработающем двигателе удалите

вакуум в усилителе, нажимая на педаль

тормоза несколько раз.

2. Нажмите вниз на педаль и удерживайте

ее в этом положении.

3. Запустите двигатель.

4. Усилитель в порядке, если педаль про­

валивается дальше, вследствие образо­
вания дополнительной силы.

Если педаль тормоза не проваливается,
вакуумная система (вакуумные шланги,
клапан и др.), возможно, неисправна и

должна быть проверена.

Если при проверке вакуумной системы не
обнаружено никаких неисправностей, то
неисправность в самом усилителе.

4С - 2 УСИЛИТЕЛЬ ТОРМОЗОВ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

О Б С Л У Ж И В А Н И Е НА

А В Т О М О Б И Л Е

ВАКУУМНЫЙ ШЛАНГ

(показан левосторонний привод, пра­
восторонний является аналогичным)

Демонтаж

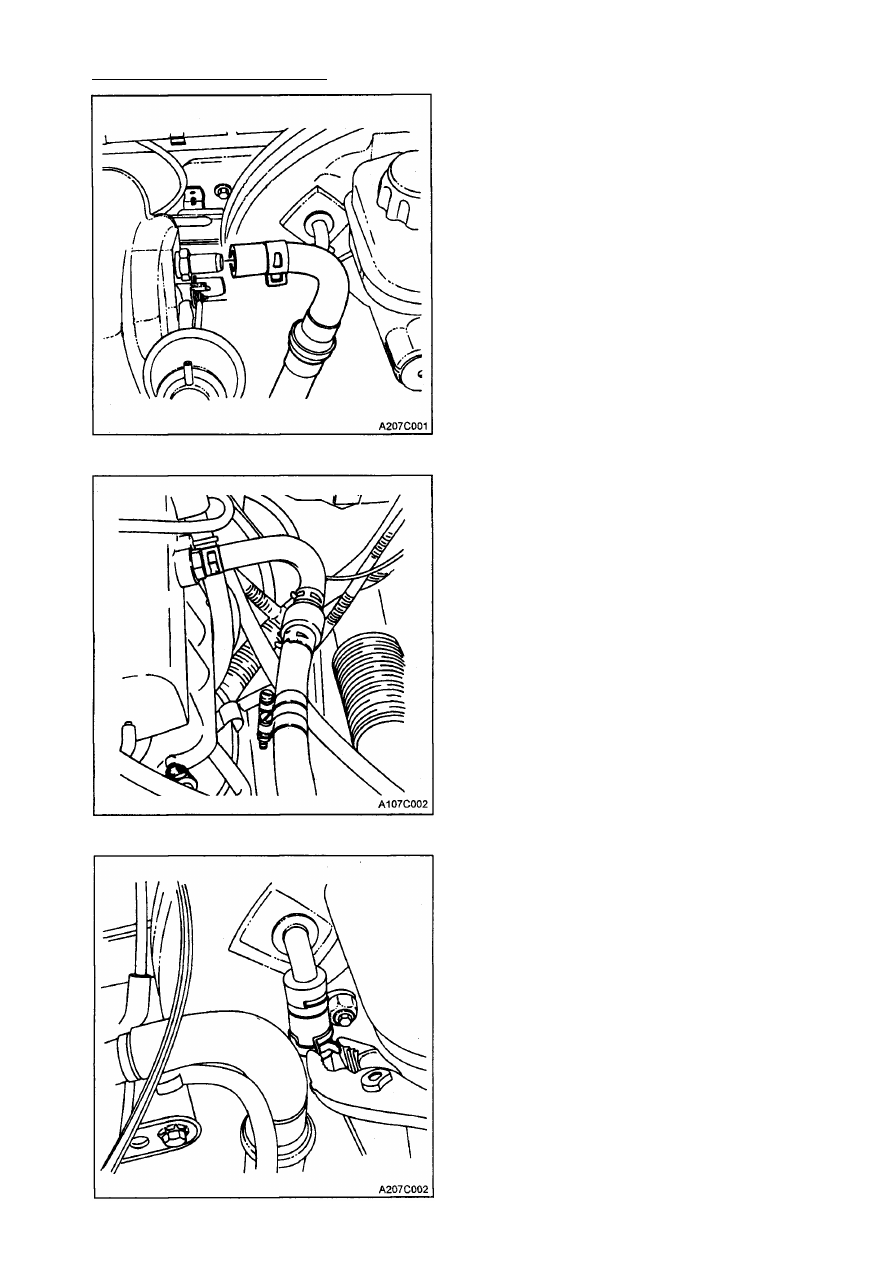

1. Для автомобилей, оборудованных дви­

гателем DOHC, снимите зажим с под­
соединения вакуумного шланга на
впускном коллекторе.

2. Вытащите шланг из штуцерного соеди­

нения. Если шланг не вытаскивается
или износился, подковырните его и
замените.

3. Для автомобилей, оборудованных дви­

гателем SOHC, таким же образом сни­
мите зажим с подсоединения вакуум­
ного шланга к впускному коллектору.

4. Вытащите шланг из штуцерного соеди­

нения. Если шланг не вытаскивается
или износился, подковырните его и

замените.

5. Снимите зажим подсоединения ваку­

умного шланга к усилителю тормозов.

6. Снимите вакуумный шланг.

УСИЛИТЕЛЬ ТОРМОЗОВ 4С - 3

Монтаж

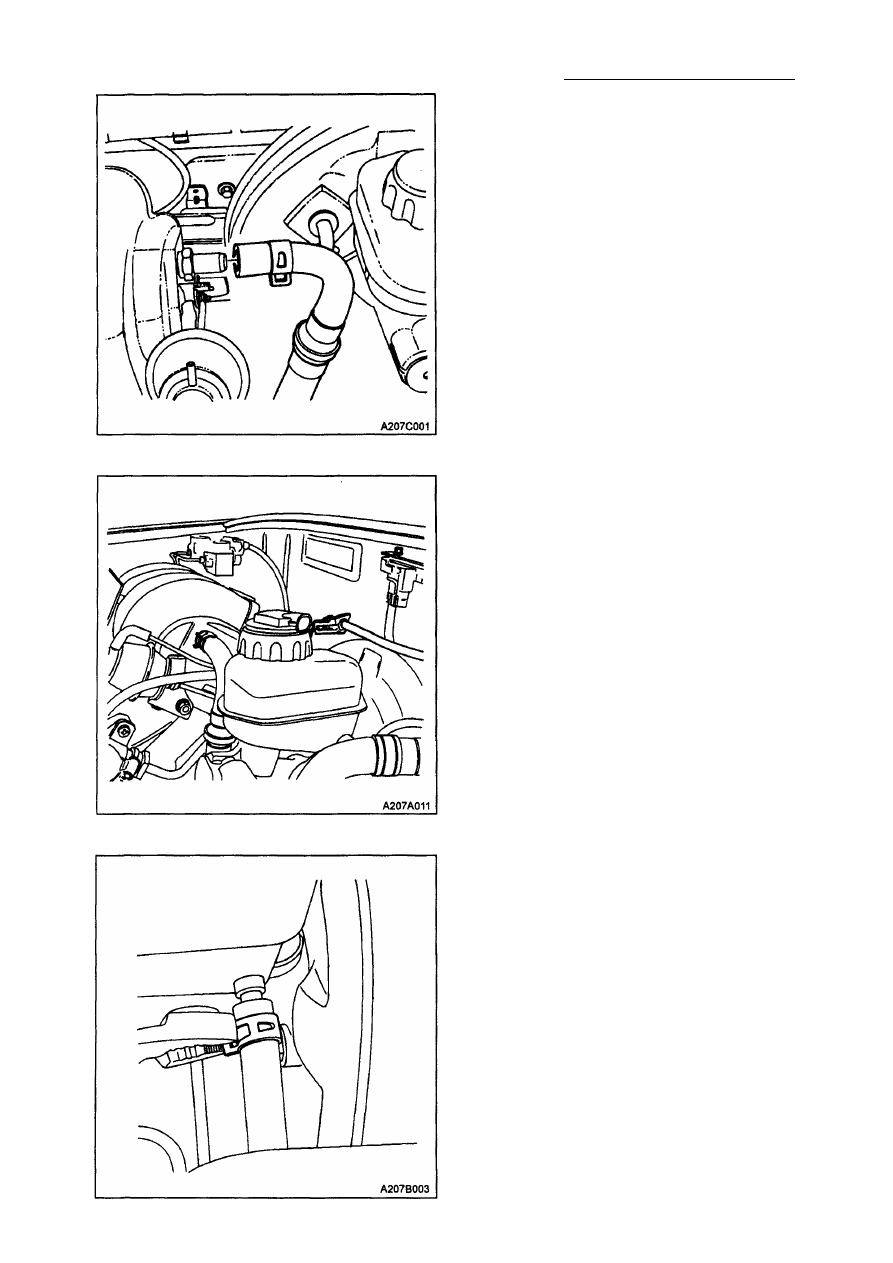

1. Установите вакуумный шланг (на ри­

сунке показано подсоединение для
двигателя DOHC) и удостоверьтесь,
что шланг на каждом конце посажен
туго.

2. Поставьте зажимы вакуумного шланга.
3. Проверьте работу усилителя. Обра­

титесь к подразделу "Проверка рабо­
ты усилителя" данного раздела.

УСИЛИТЕЛЬ

(показан левосторонний привод, пра­

восторонний является аналогичным)

Демонтаж

1. Отсоедините электрический разъем от

крышки бачка для тормозной жидкости.

2. Для автомобилей с механической ко­

робкой передач, отсоедините зажим
подсоединения шланга сцепления к
главному тормозному цилиндру.

3. Закройте шланг и главный тормозной

цилиндр так, чтобы не вытекала

жидкость.

4С - 4 УСИЛИТЕЛЬ ТОРМОЗОВ

4. Снимите гайки присоединения главно­

го тормозного цилиндра.

5. Легонько нажмите главный тормозной

цилиндр вперед и выдвиньте его с нап­
равляющей. Не отсоединяйте тормоз­
ные трубки.

6. Снимите и замените уплотнитель кор­

пуса усилителя.

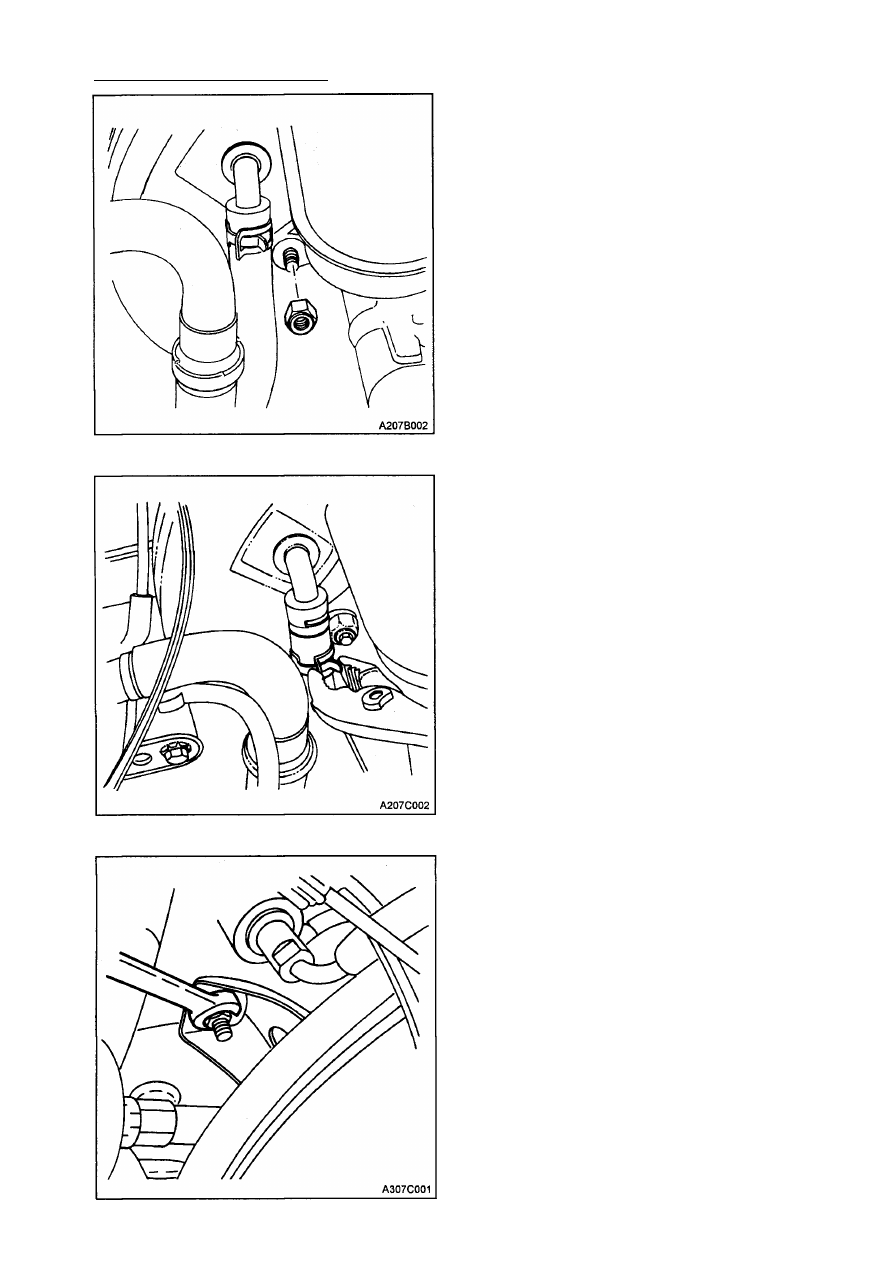

7. Удалите зажим подсоединения вакуум­

ного шланга к усилителю (на рисунке
показано соединение для случая

двигателя DOHC).

8. Отсоедините выключатель лампы тор­

моза.

9. Удалите пружину педали тормоза.

10. Отсоедините зажим и шпильку штока

от кронштейновой сборки тормозной

педали. Обратитесь к разделу 4А

"Гидравлические тормоза".

11. Для автомобилей с левосторонним

приводом удалите гайки крепления

усилителя и кронштейна к щитку пе­
редка кузова. Для автомобилей с пра­
восторонним приводом, удалите гайки
кронштейна педали тормоза, нахо­

дящиеся под приборным щитком; за­
тем снимите усилитель.
