УСИЛИТЕЛЬ ТОРМОЗОВ 4С - 5

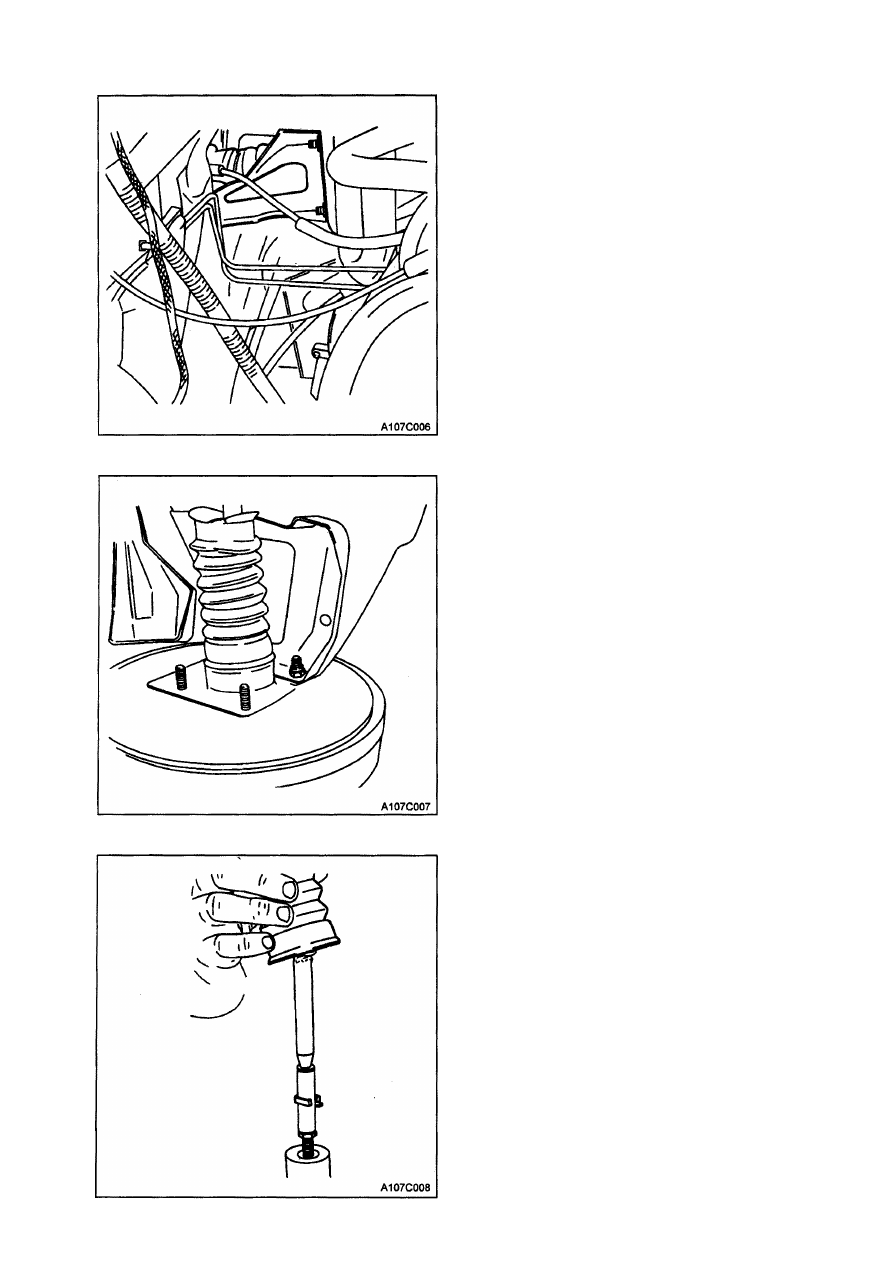

13. Удалите гайки кронштейнов с усилите­

ля и снимите усилитель.

14. Снимите резиновый колпак и фикса­

тор.

12. Снимите сборку усилителя в сборе

с кронштейнами с щитка передка
кузова.

2. Поставьте шестигранную гайку и ре­

гулировочную трубку на усилитель.

Затяжка
Затяните шестигранную гайку штока
усилителя и регулировочную трубку до

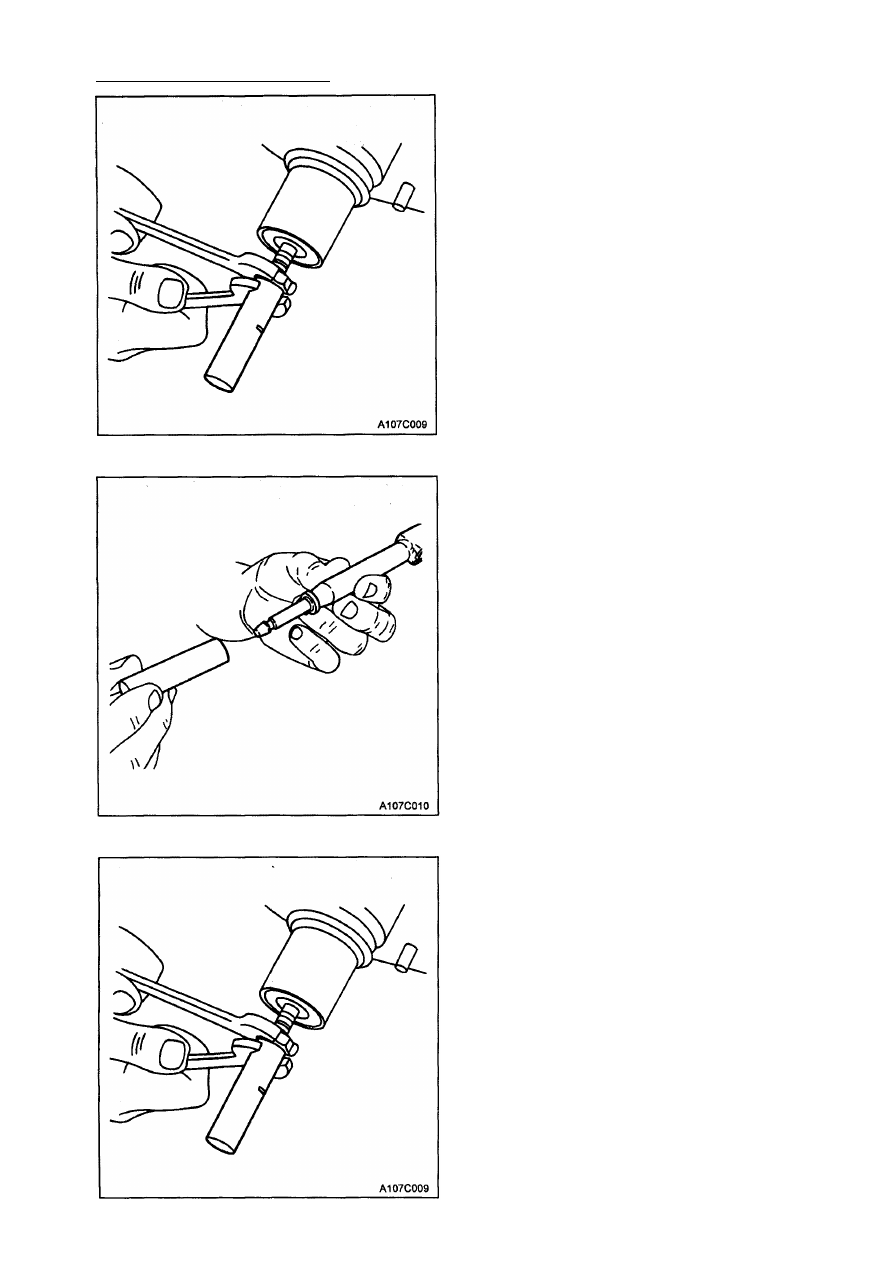

величины 18 Н•м.

4 С - 6 УСИЛИТЕЛЬ ТОРМОЗОВ

15. Снимите шток.
16. Снимите регулировочную трубку со

штока.

17. Удалите шестигранную гайку.

Монтаж

1. Осмотрите шток и регулировоч­

ную трубку на предмет повреждения
и надлежащей пригонки.

УСИЛИТЕЛЬ ТОРМОЗОВ  4 С - 7

3. Вставьте шток в регулировочную трубку

и установите фиксатор.

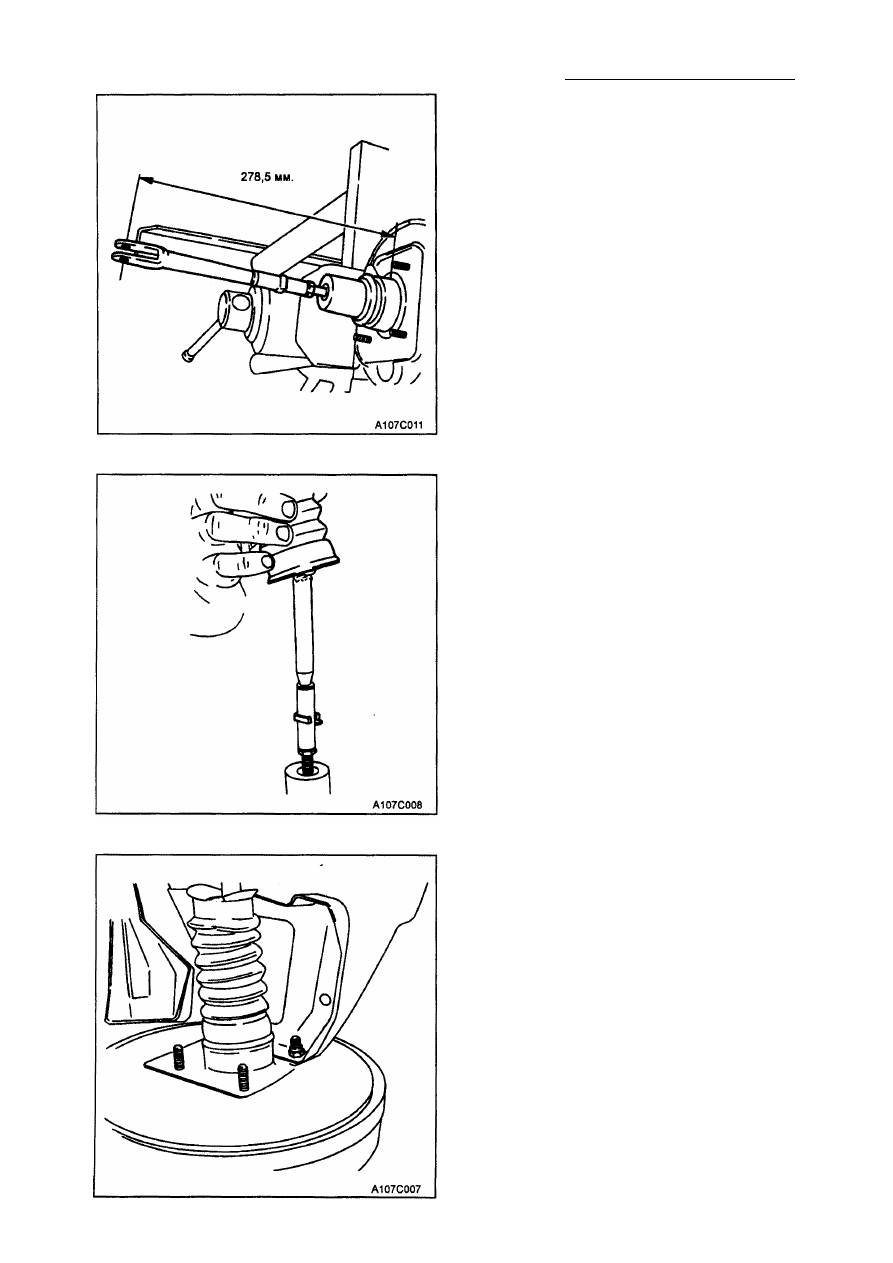

4. Измерьте расстояние от усилителя до

центра отверстий вилки.

Обратите особое внимание: Это рас­
стояние должно быть 278.5 мм.

5. Установите резиновый колпак на уси­

литель.

6. Поставьте кронштейны на усилитель.
Затяжка
Затяните гайки крепления усилителя к

кронштейнам до величины 22 Н•м.

4С - 8 УСИЛИТЕЛЬ ТОРМОЗОВ

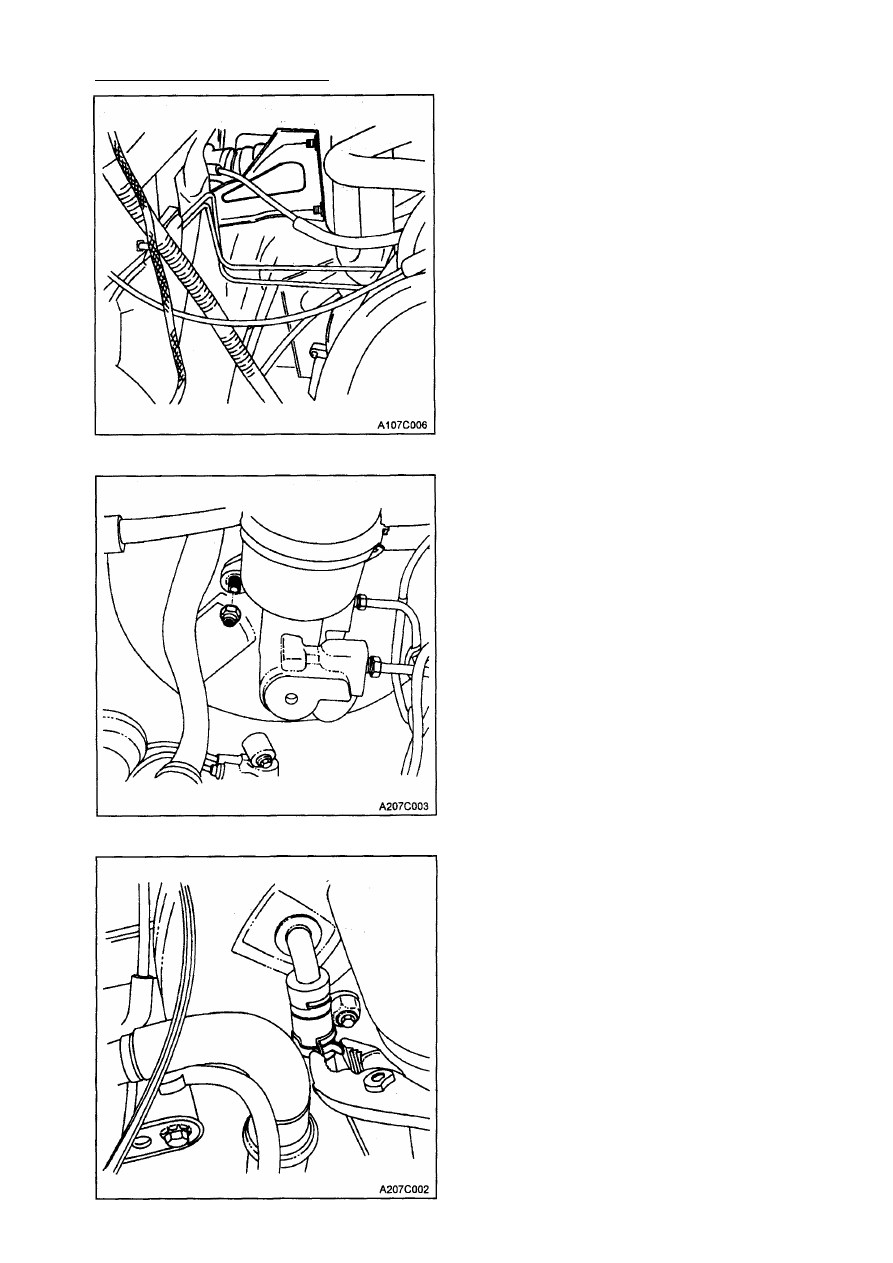

7. Для автомобилей с левосторонним

приводом, установите усилитель и
кронштейны на щиток передка кузова.

Для автомобилей с правосторонним

приводом, установите усилитель на
автомобиль. Затем установите крон­
штейн педали тормоза и гайки крон­
штейна педали тормоза.

Затяжка
Затяните гайки крепления усилителя и

кронштейнов к щитку передка кузова до
величины 22 Н•м.

8. Соедините главный тормозной ци­

линдр с усилителем и поставьте новый
уплотнитель корпуса усилителя.

Затяжка

Затяните гайки присоединения главно­
го тормозного цилиндра до величины

18 Н•м.

9. Присоедините новый вакуумный шланг

к усилителю (на рисунке показано сое­

динение для случая двигателя DOHC).

Обратитесь к подразделу "Вакуумный
шланг"' данного раздела.

10. Поставьте на вакуумный шланг новые

зажимы.

11. Поставьте шпильку штока на крон­

штейн в сборе педали тормоза и уста­
новите зажим и пружину. Обратитесь к

разделу 4А "Гидравлические тормоза".

12. Установите выключатель лампы тор­

моза.
