Дэу Ланос. Руководство по ремонту - часть 342

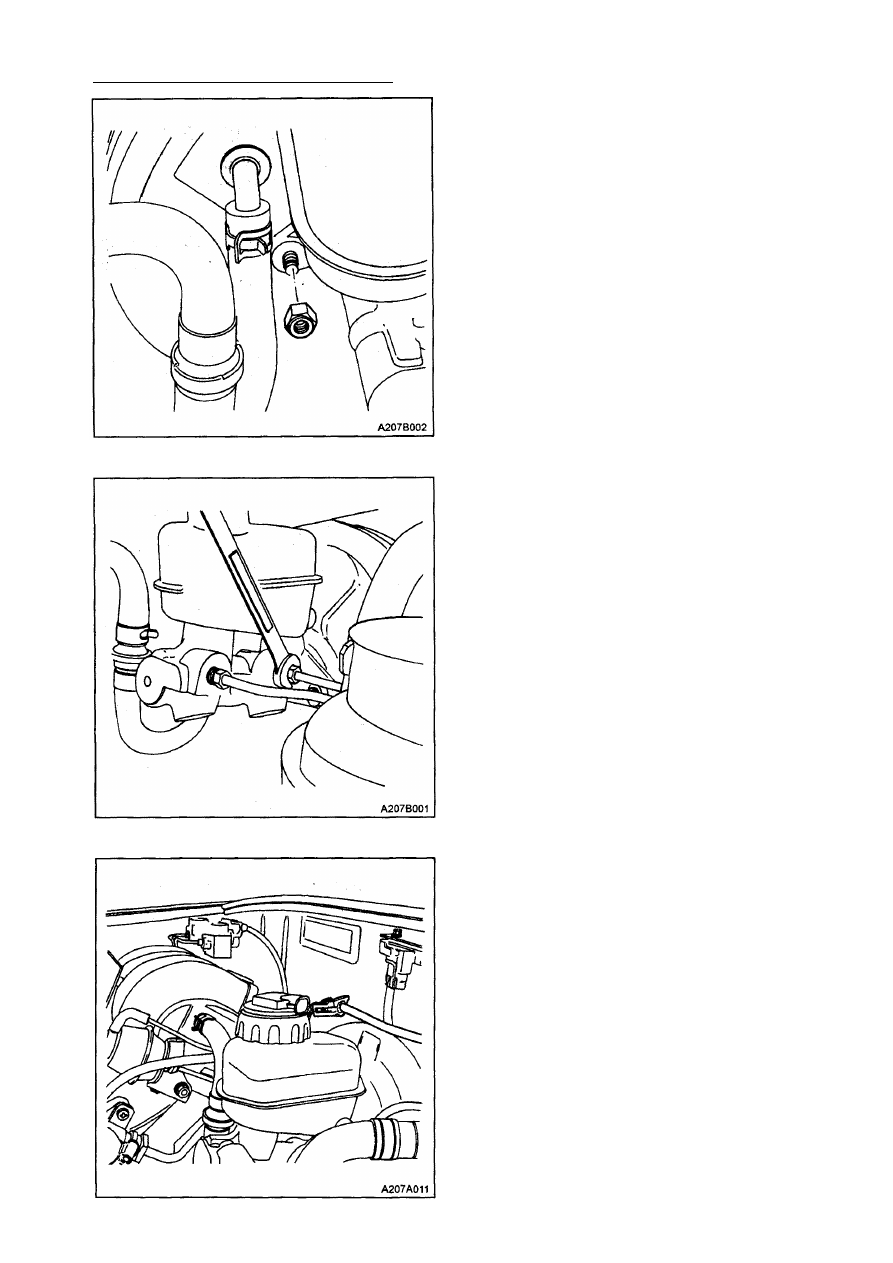

4В - 4 ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

Монтаж

1. Поставьте главный тормозной цилиндр,

используя новые гайки крепления.

2. Поставьте новое уплотнительное коль­

цо на корпус усилителя.

Затяжка
Затяните гайки крепления главного тор­
мозного цилиндра до величины 18 Н•м.

3. Для автомобилей с антиблокировоч­

ной тормозной системой (как показано
на рисунке), подсоедините тормозные

трубки к корпусу главного тормозного

цилиндра.

4. Для автомобилей без антиблокировоч­

ной тормозной системы, подсоедините

тормозные трубки к ограничительным

клапанам.

Затяжка
Затяните тормозные трубки до величины

16 Н•м.

5. Для автомобилей с ручной коробкой

передач, поставьте зажим подсоеди­
нения шланга сцепления к главному

тормозному цилиндру.

6. Подсоедините электрический разъем к

крышке бачка для тормозной жид­
кости.

7. Залейте тормозную жидкость.
8. Произведите проверку касательно уте­

чек и повторно проверьте уровень
жидкости.

9. Произведите прокачку тормозной сис­

темы. Обратитесь к разделу 4А "Гид-
равлические тормоза".

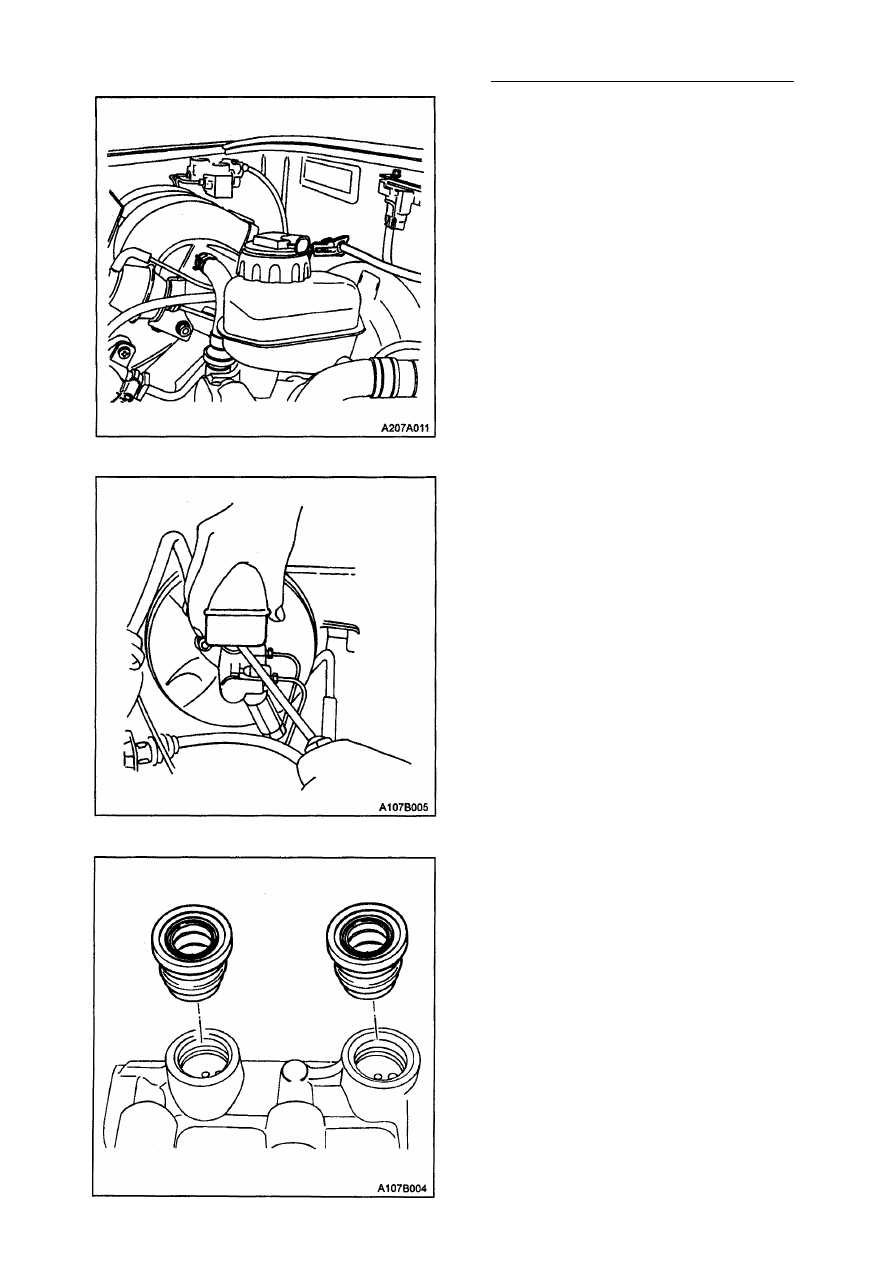

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР 4В - 5

БАЧОК ДЛЯ ТОРМОЗНОЙ

ЖИДКОСТИ

(показан левосторонний привод, пра­
восторонний является аналогичным)

Демонтаж

Обратите особое внимание: Снимайте
бачок только в случае его замены,
вследствие повреждения или протекания.

1. Отсоедините электрический разъем от

крышки бачка для тормозной жидкости.

2. Для автомобилей с ручной коробкой

передач, отсоедините зажим подсое­

динения шланга сцепления к главному
тормозному цилиндру.

3. Аккуратно с помощью отвертки под­

деньте бачок в направлении вверх, что­

бы его освободить.

4. Наклоните бачок и потяните вверх, сни­

мая его.

5. Снимите уплотнительные кольца бач­

ка с корпуса главного тормозного ци­

линдра.

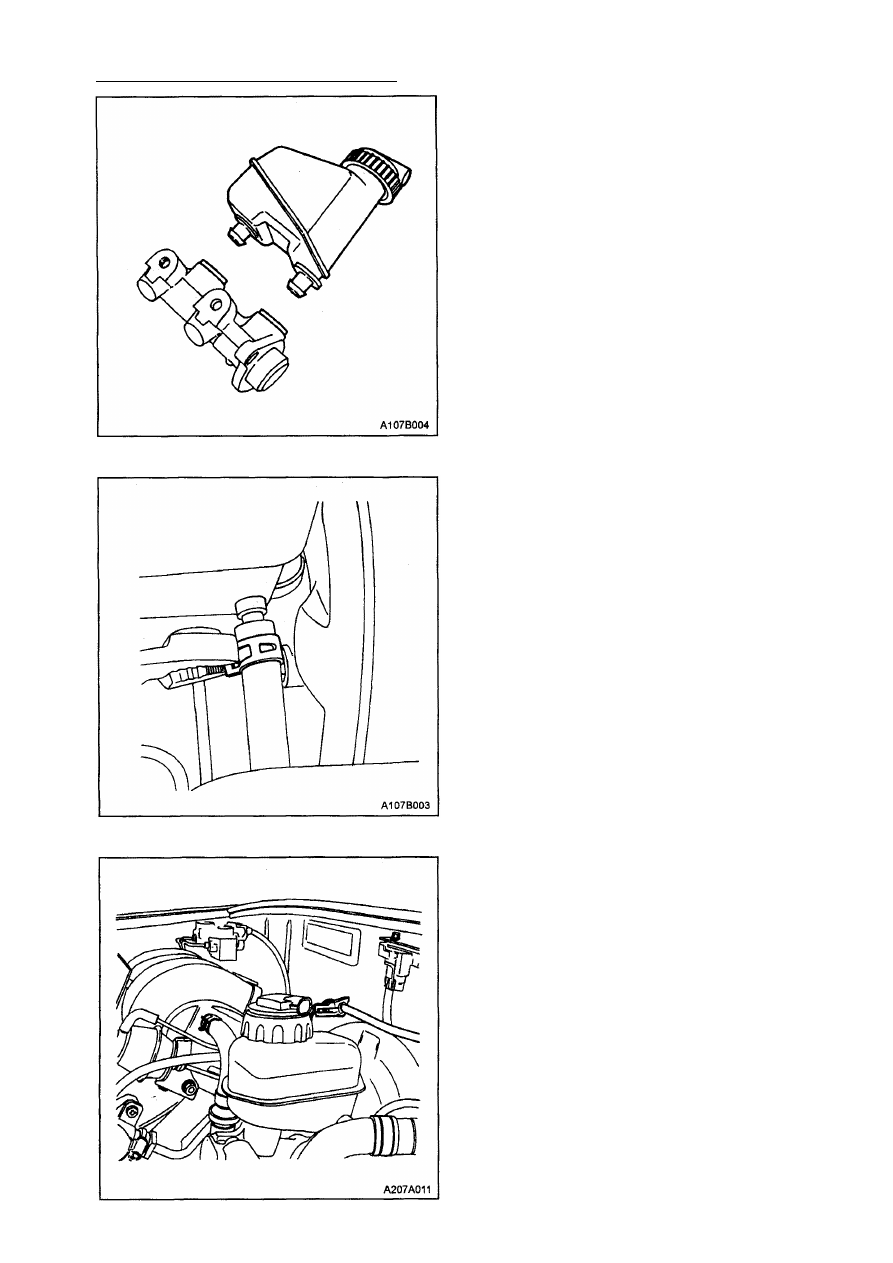

4В - 6 ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

Монтаж

1. Смажьте новые уплотнители чистой

тормозной жидкостью. Вставьте эти
уплотнительные кольца в корпус

главного тормозного цилиндра.

2. Установите бачок на корпус главного

тормозного цилиндра. (Показана анти­
блокировочная тормозная система.)

3. Для автомобилей с механической ко­

робкой передач, поставьте зажим
подсоединения шланга сцепления к
главному тормозному цилиндру.

4. Долейте тормозную жидкость.

5. Поднимите и хорошо зафиксируйте ав­

томобиль.

6. Произведите прокачку тормозной сис­

темы. Обратитесь к разделу 4А "Гид-
равлические тормоза" или к разделу

4F "Антиблокировочная тормозная
система". Произведите прокачку
главного цилиндра сцепления. Обра­
титесь к разделу 5С "Сцепление".

7. Опустите автомобиль.
8. Подсоедините электрический разъем

бачка для тормозной жидкости.

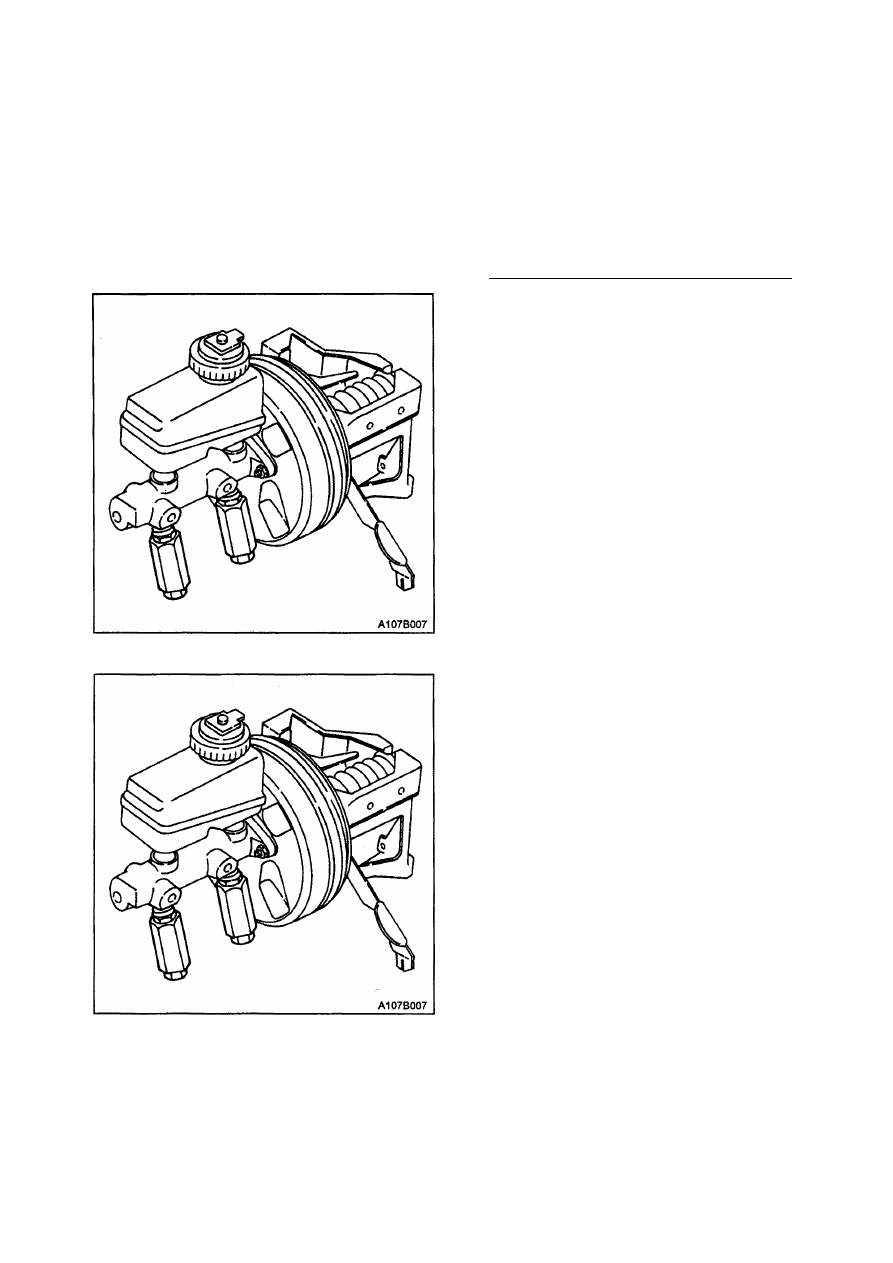

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР 4В - 7

ОГРАНИЧИТЕЛЬНЫЕ КЛАПАНЫ

Демонтаж

1. Отсоедините тормозные трубки от ог­

раничительных клапанов.

2. Снимите клапаны с корпуса главного

тормозного цилиндра.

Монтаж
Обратите особое внимание: В связи с

тем, что эти клапаны отрегулированы

попарно на соответствующий контро­

лируемый диапазон, они должны и заме­

няться попарно.

1. Установите ограничительные клапаны

на корпус главного тормозного ци­

линдра.

Затяжка
Затяните ограничительные клапаны до
величины 22 Н•м.

2. Подсоедините тормозные трубки к ог­

раничительным клапанам.

Затяжка
Затяните тормозные трубки до величины

16 Н•м.

3. Поднимите и хорошо зафиксируйте

автомобиль.

4. Произведите прокачку тормозной сис­

темы. Обратитесь к разделу 4А "Гид-
равлические тормоза" или к разделу

4F "Антиблокировочная тормозная
система".

5. Опустите автомобиль.
