5В - 86 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

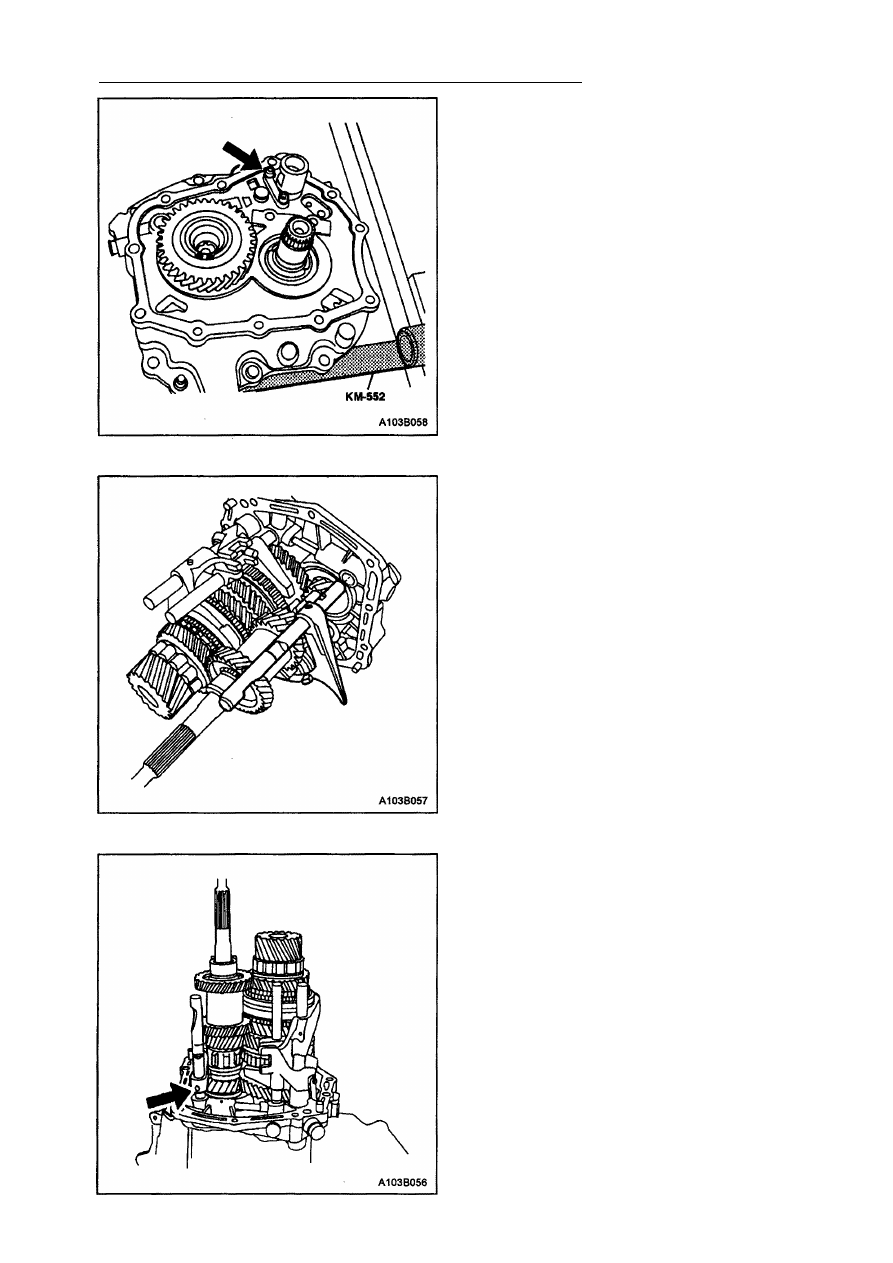

12. Наживите болты упорного кронштейна.

Затяжка
Затяните болты упорного кронштейна с
усилием 7 Н•м.

13. Установите шток/вилку передачи задне­

го хода.

14. Установите фиксирующий штифт штока/

вилки передачи заднего хода.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 87

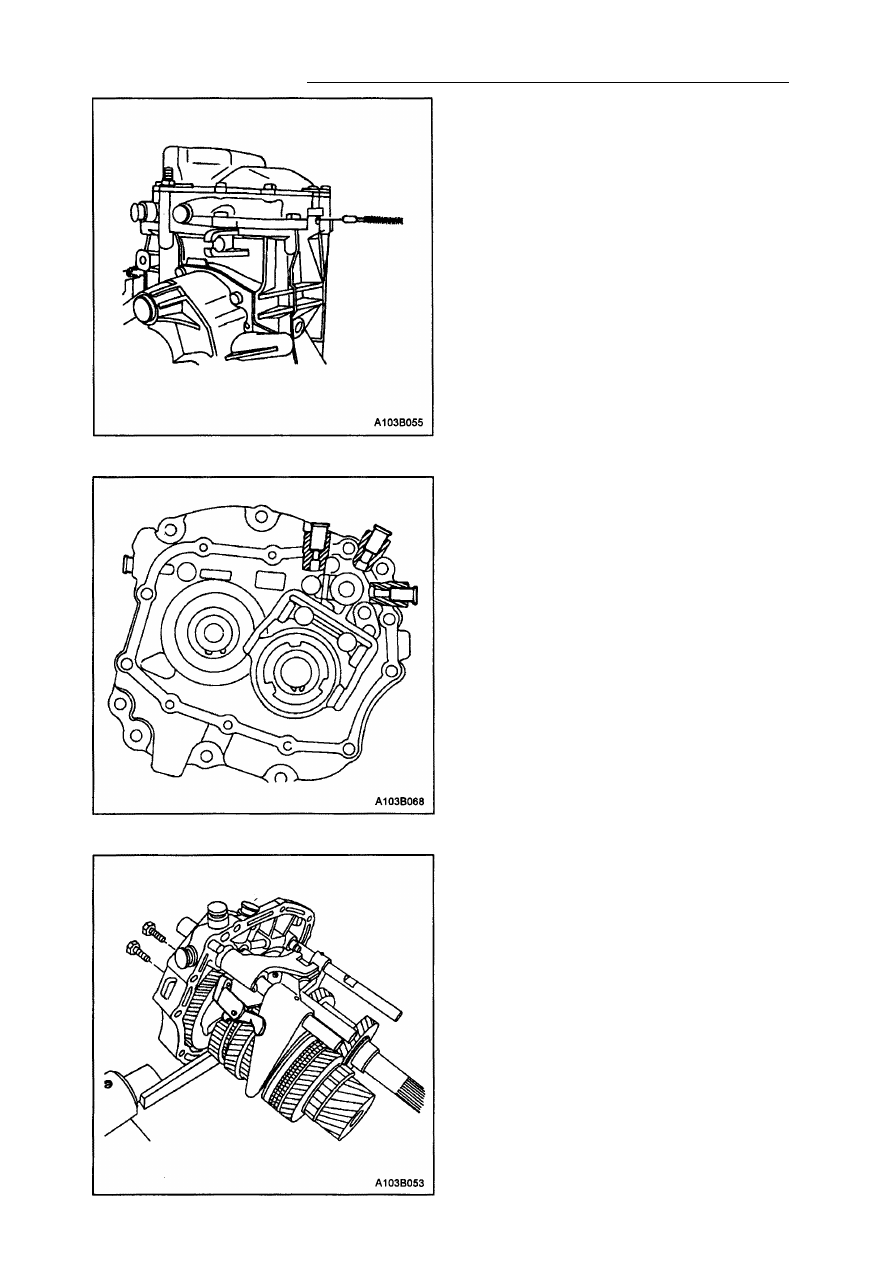

16. Установите пробки штока 4-й передачи.

17. Наживите болты и установите соедини­

тель 5-й передачи на опору подшипни­

ков, используя защелку.
Затяжка
Затяните болты соединителя с усилием
7 Н•м.

15. Установите фиксирующий штифт штока

в отверстие малой пробки.

5В - 88 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

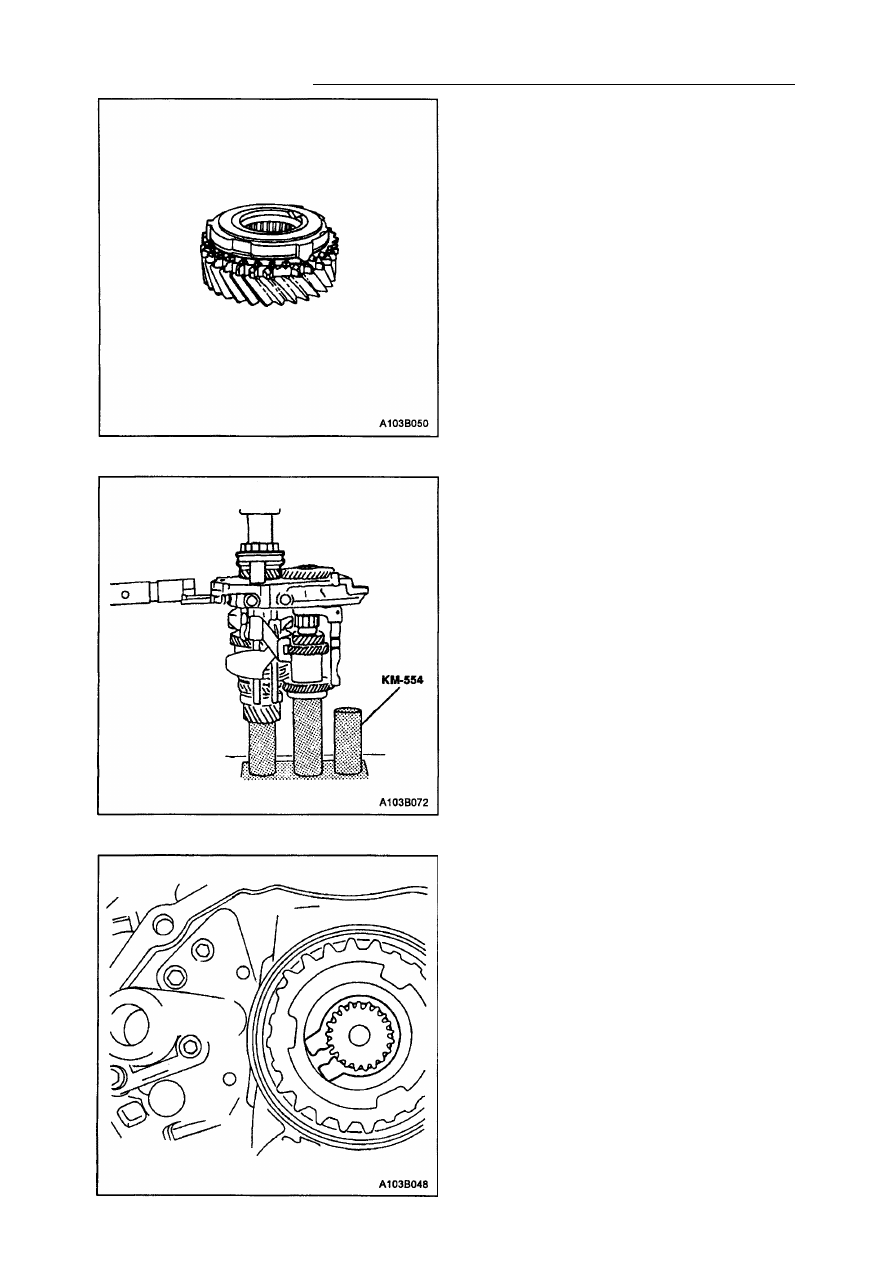

18. Установите  в е д у щ у ю  ш е с т е р н ю 5-й

передачи с помощью приспособления
КМ-554 и установочной втулки КМ-334.

19. Закрепите шестерню 5-й передачи сто­

порными кольцами.

20. Установите упорные шайбы, удержива­

ющие кольцо и игольчатый подшипник, в

узел 5-й передачи ведомого вала.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 89

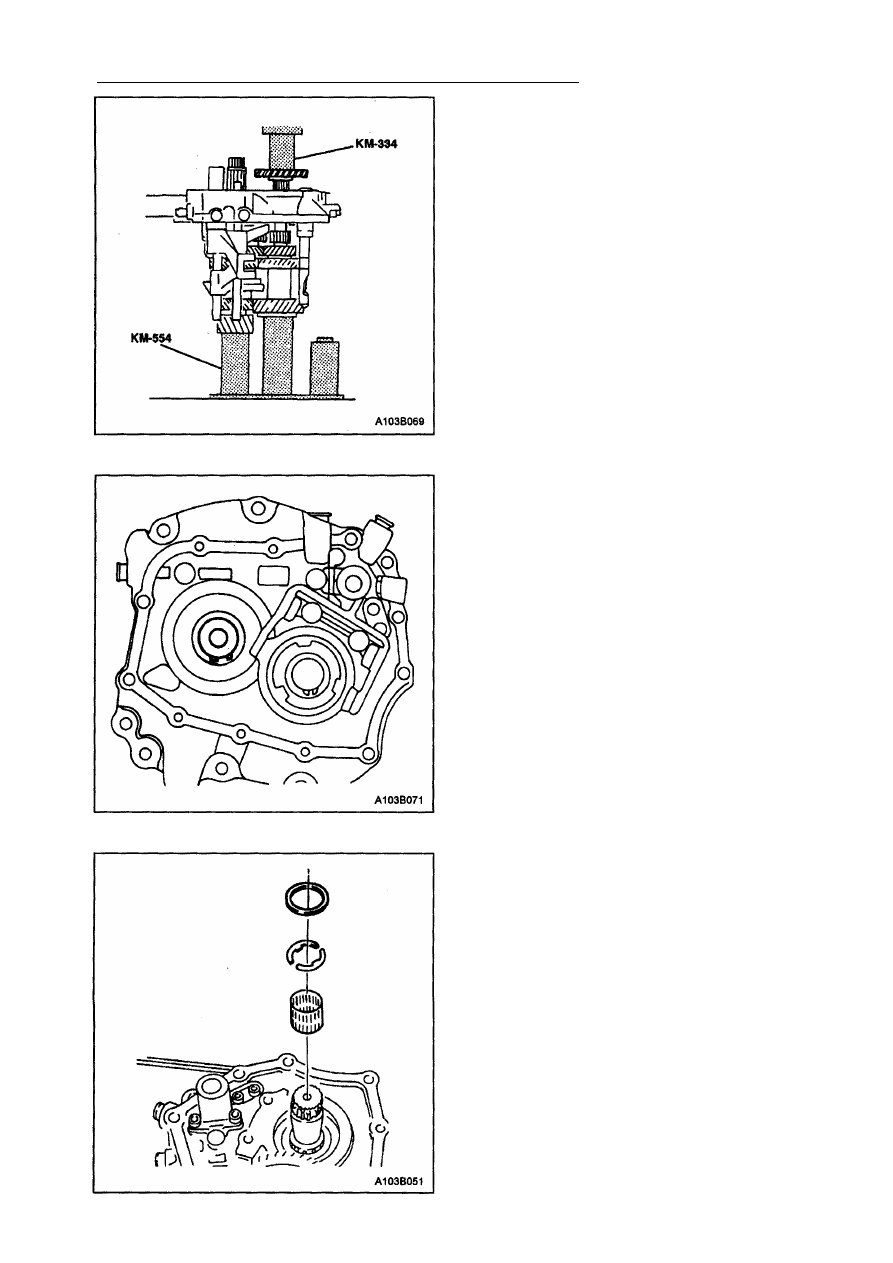

2 1 . Установите блокирующее кольцо синх­

ронизатора на узел шестерни 5-й пере­

дачи ведомого вала.

22. Установите узел шестерни 5-й передачи

ведомого вала.

23. Установите ступицу муфты синхрониза­

тора 5-й передачи, используя монтаж­

ное приспособление КМ-554.

24. Установите стопорное кольцо, удержи­

вающее узел 5-й передачи.
