Дэу Ланос. Руководство по ремонту - часть 323

5В - 78 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

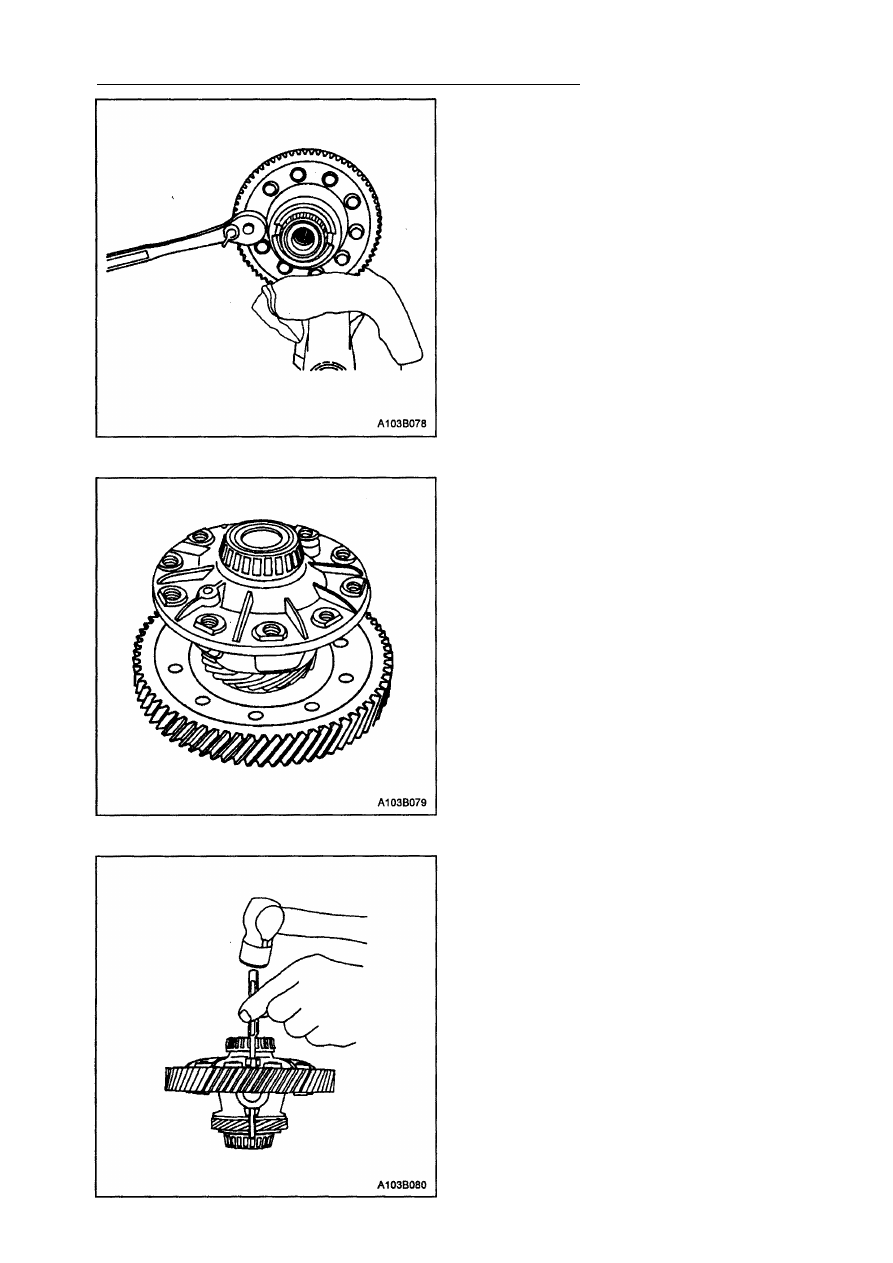

6. Открутите болты шестерни главной пе­

редачи.

7. Снимите шестерню главной передачи с

коробки дифференциала.

8. Вытащите фиксирующий палец вала са-

теллитной шестерни.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 79

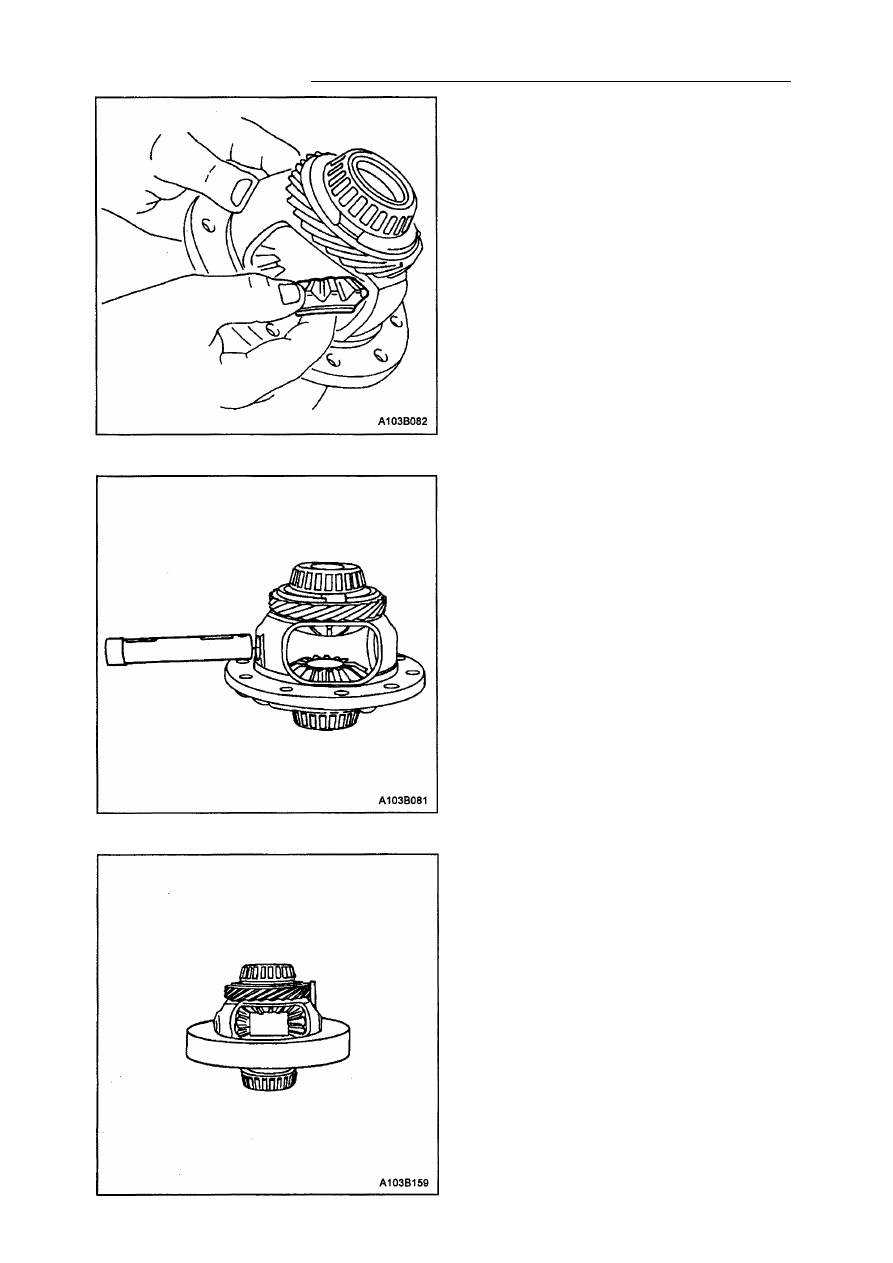

10. Снимите сателлитные шестерни и шай­

бы.

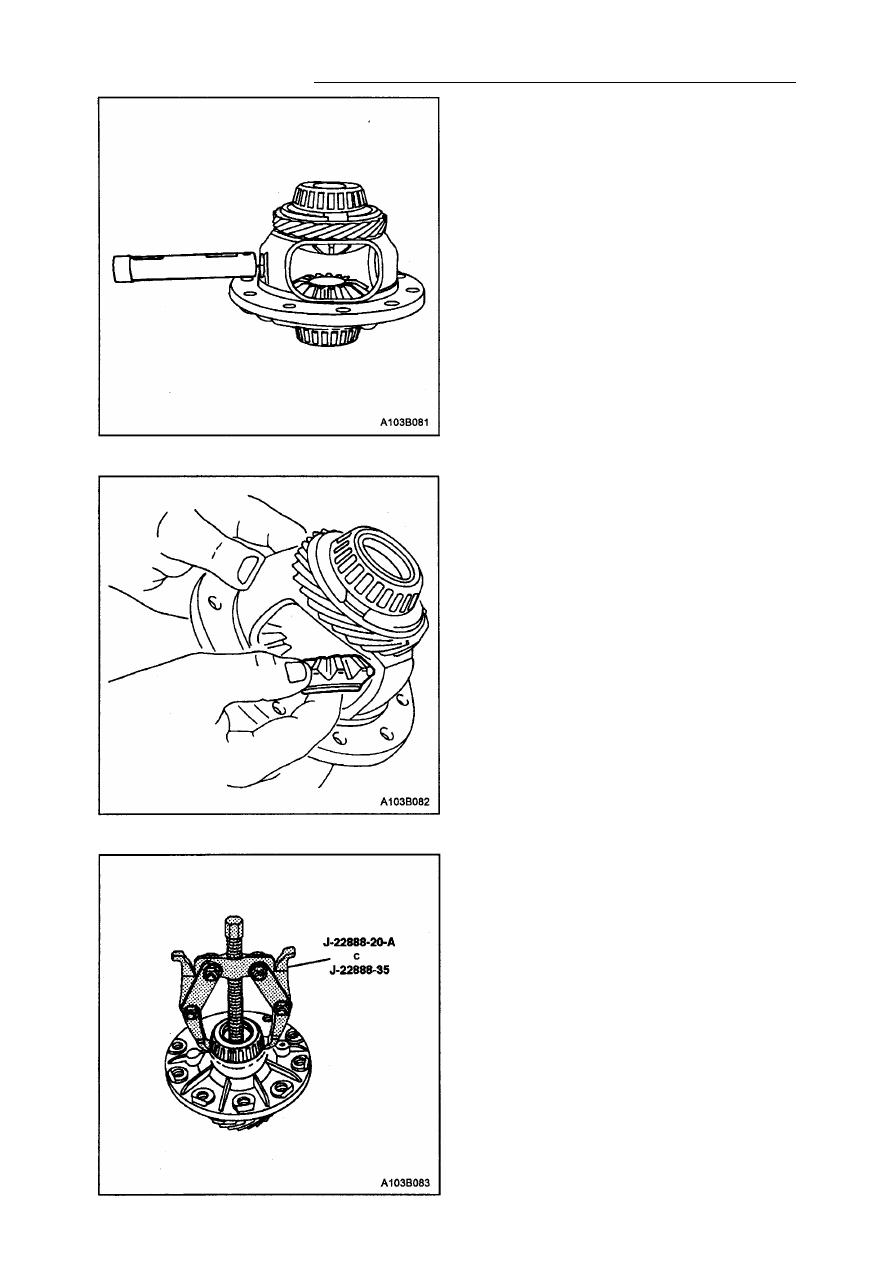

11. Снимите боковые шестерни и упорные

шайбы.

12. Снимите оба подшипника дифферен­

циала, используя съемник подшипника

J-22888-20-A с лапами J-22888-35.

9. Снимите вал сателлитных шестерен.

5В - 80 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

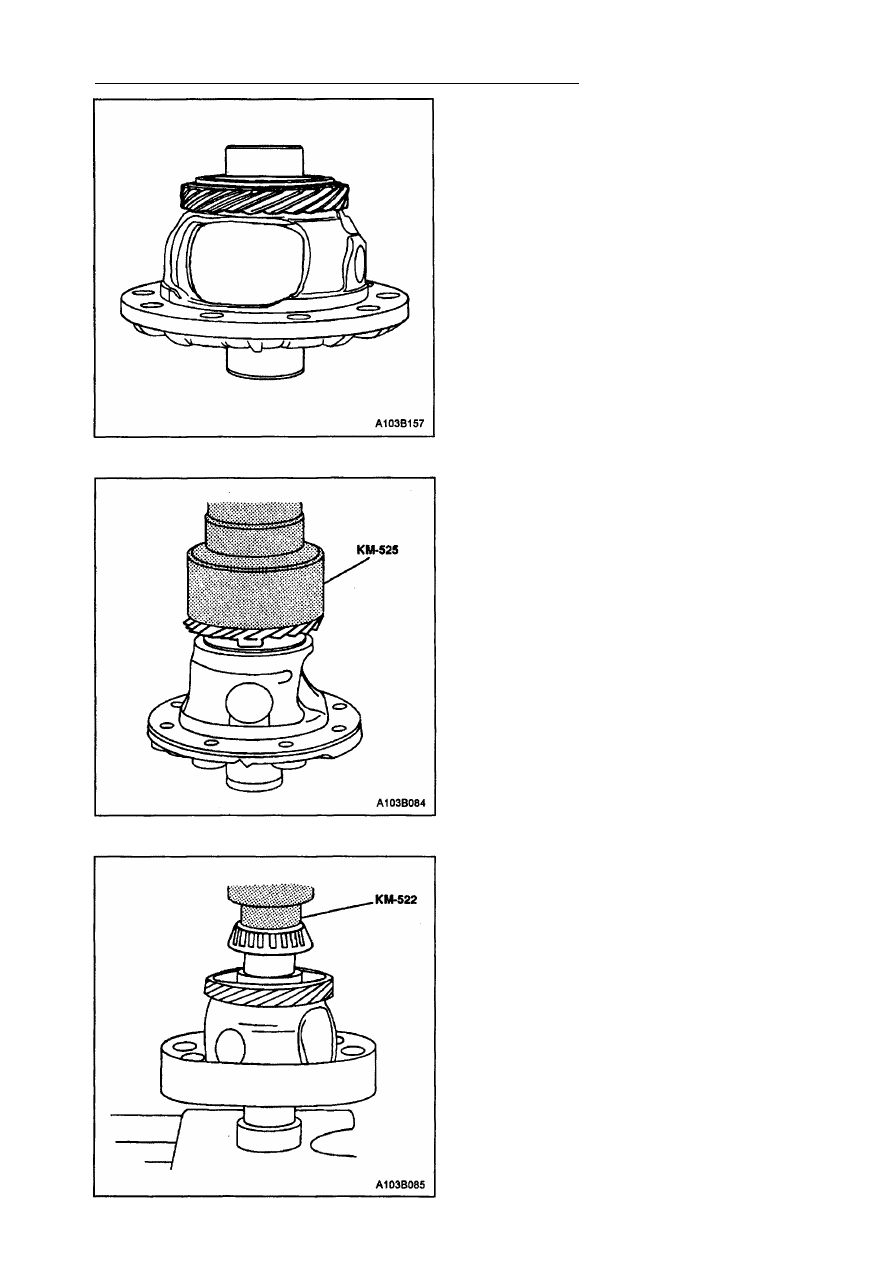

13. Снимите шестерню спидометра с короб­

ки дифференциала.

Процесс  с б о р к и

1. Установите шестерню спидометра в ко­

робку дифференциала, используя мон­

тажное приспособление КМ-522.

2. Установите оба подшипника дифферен­

циала, используя монтажное приспособ­

ление КМ-522.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 81

3. Установите боковые шестерни и упор­

ные шайбы в коробку дифференциала.

4. Установите сателлиты и их шайбы в ко­

робку дифференциала.

5. Установите вал сателлитных шестерен в

коробку дифференциала.

6. Установите фиксирующий палец вала

сателлитных шестерен и вал в коробку

дифференциала.
