5В - 82 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

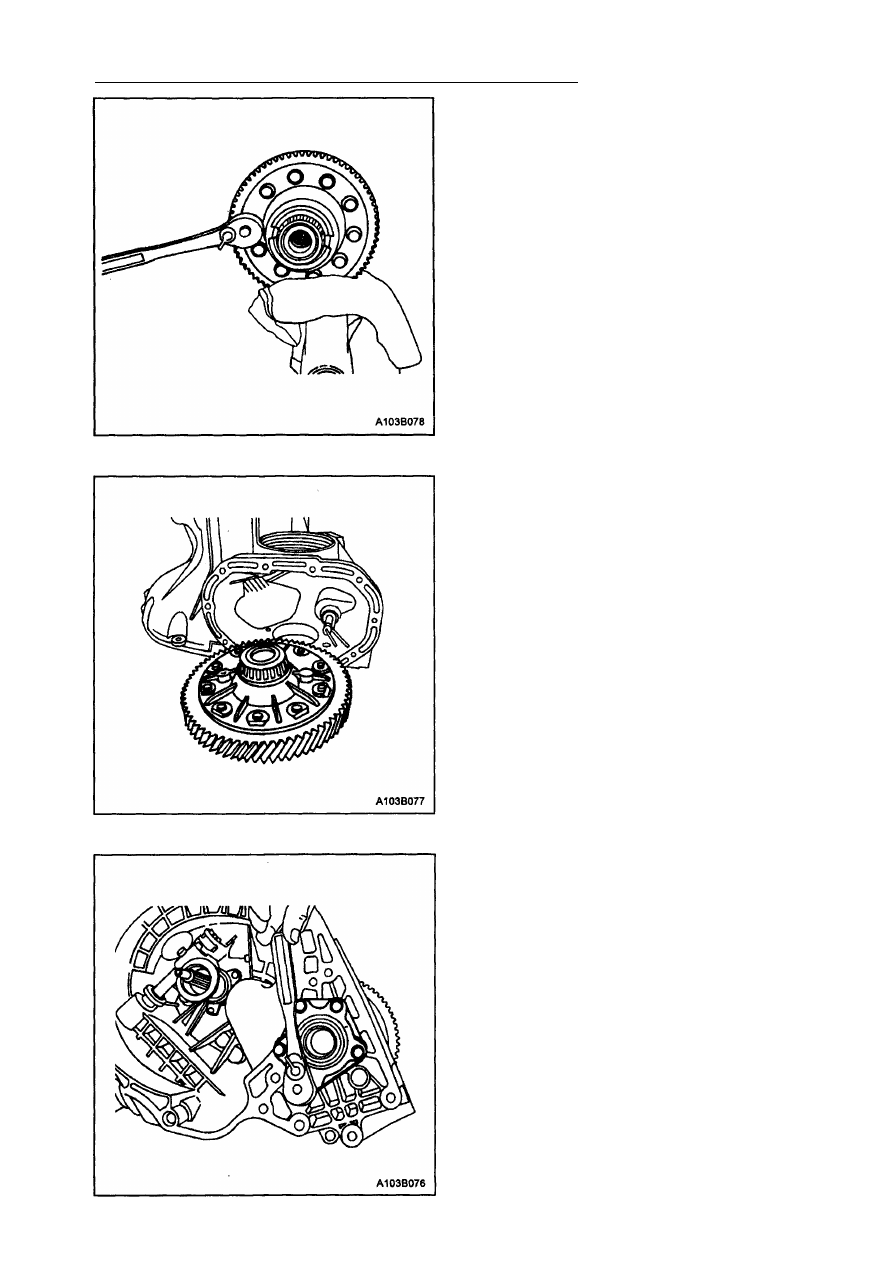

7. Установите шестерню главной передачи

и закрепите ее болтами.

Затяжка
Затяните болты шестерни главной пере­
дачи с усилием 70 Н•м.

8. Установите узел дифференциала в кар­

тер коробки передач.

9. Установите правый держатель подшип­

ника и закрепите его болтами.
Затяжка
Затяните болты правого держателя под­
шипника с усилием 25 Н•м.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 83

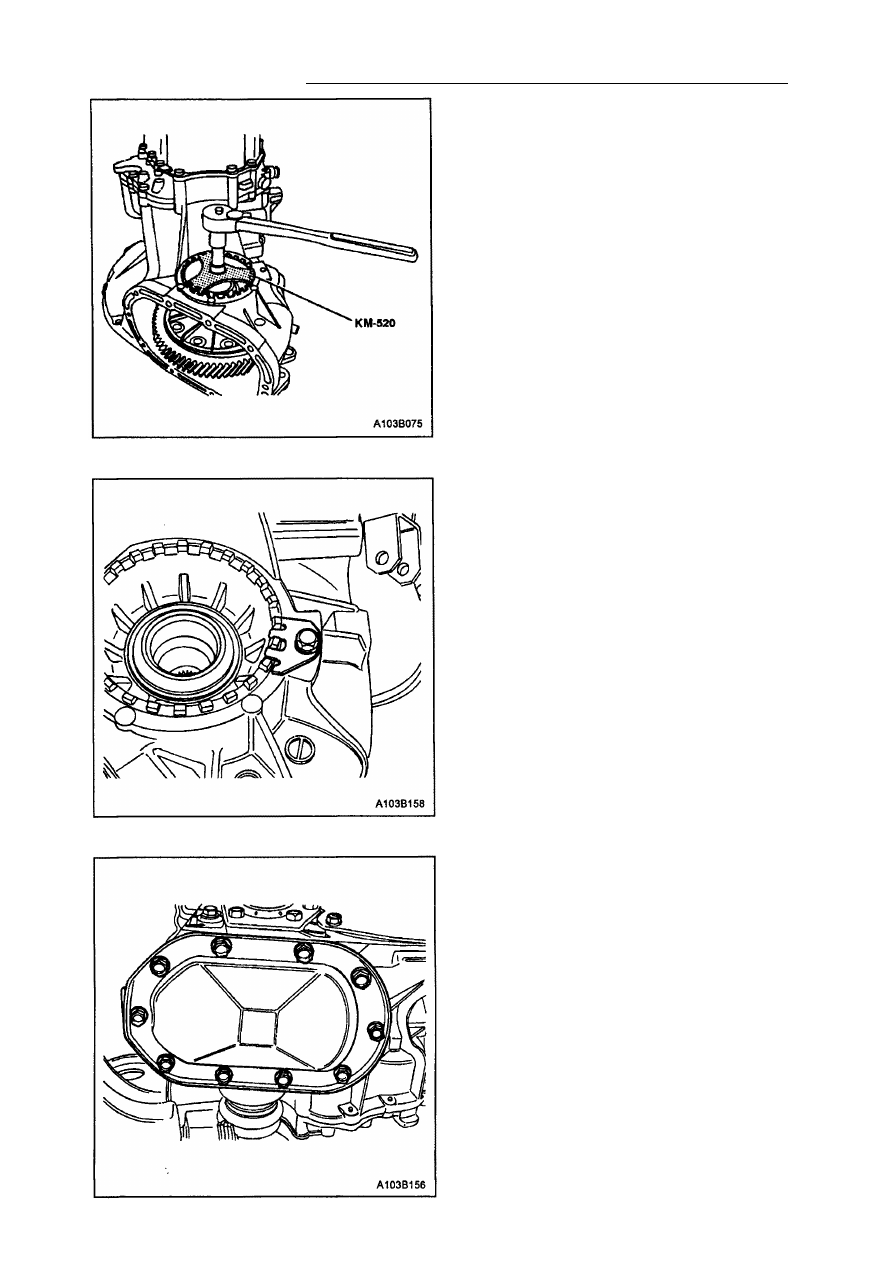

10. Установите регулировочное кольцо под­

шипника.

11. Затяните регулировочное кольцо под­

шипника, используя установочное прис­
пособление КМ-520.

Затяжка
Затягивайте регулировочное кольцо

подшипника до тех пор, пока не исчез­
нет концевая игра дифференциала.

Отрегулируйте предварительную нагрузку

на подшипники дифференциала.

Старые подшипники:

Требуется 1 Н•м для вращения дифферен­

циала со скоростью 1 об/сек.
Новые подшипники:

Требуется 2 Н•м для вращения дифферен­

циала со скоростью 1 об/сек.
Затяните или ослабьте кольцевой регулятор
подшипника, чтобы получить требуемую
предварительную нагрузку на подшипники.

12. Установите пластину удержания кольца

регулировки подшипника и закрепите ее
болтами.
Затяжка
Затяните болт пластины удержания
кольца регулировки подшипника с уси­
лием 5 Н•м.

13. Установите прокладку крышки диффе­

ренциала, крышку дифференциала и
болты крышки.
Затяжка
Затяните болты крышки дифференциа­
ла с усилием 25 Н•м.

5В - 84 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СБОРКА ОСНОВНЫХ УЗЛОВ

Необходимые инструменты

Держатель стопорного кольца J-36633

Установочная втулка КМ-334

Приспособление КМ-552
Установочное приспособление КМ-554
Основание КМ-113-2
Процесс сборки

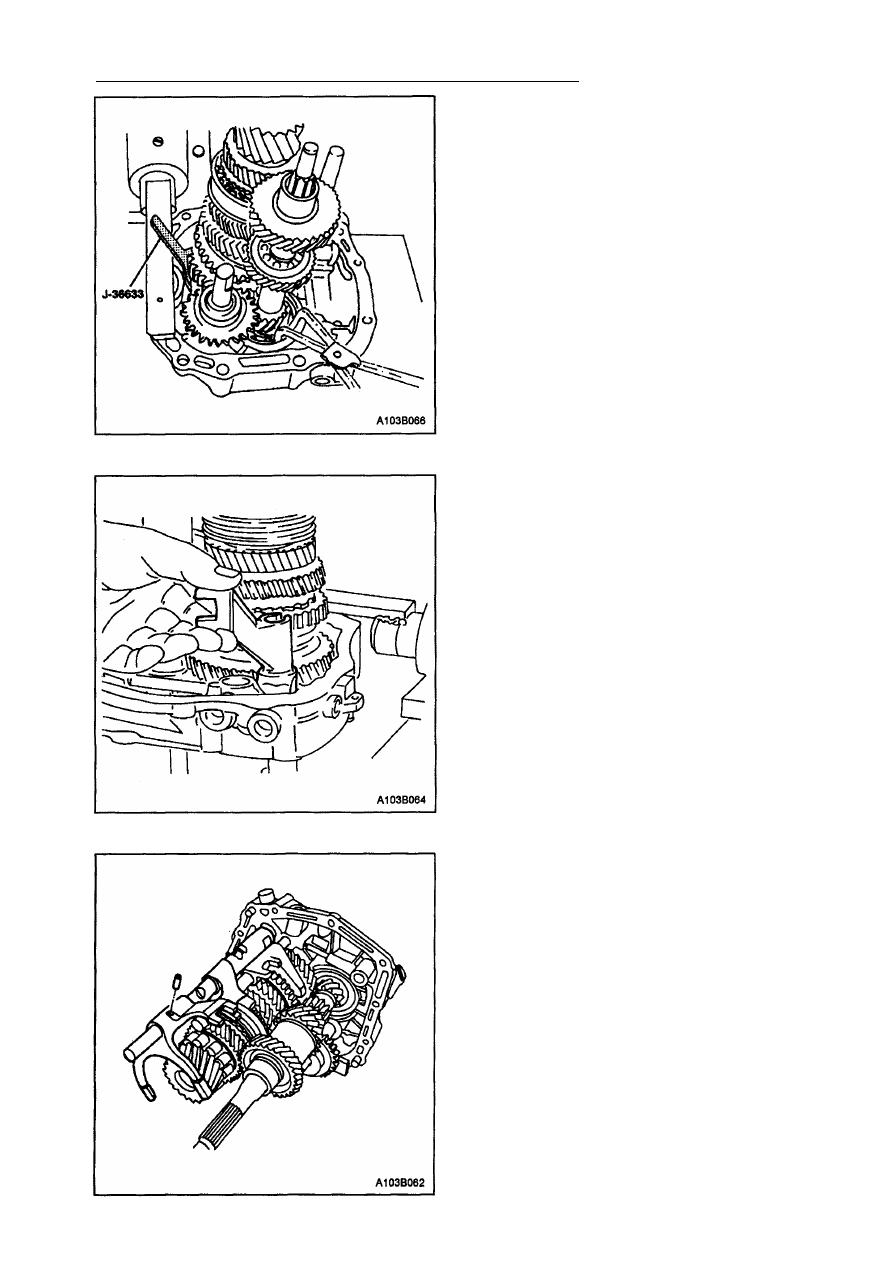

1. Соедините ведомый и ведущий валы.

2. Сожмите контровочное кольцо у основа­

ния ведомого вала и удерживайте его с
помощью держателя J-36633.

3. Держите контровочное кольцо у основа­

ния ведущего вала с помощью кругло­
губцев.

4. Установите ведомый и ведущий валы на

опору подшипников.

5. Отпустите стопорное кольцо ведомого

вала и стопорное кольцо ведущего ва­

ла.

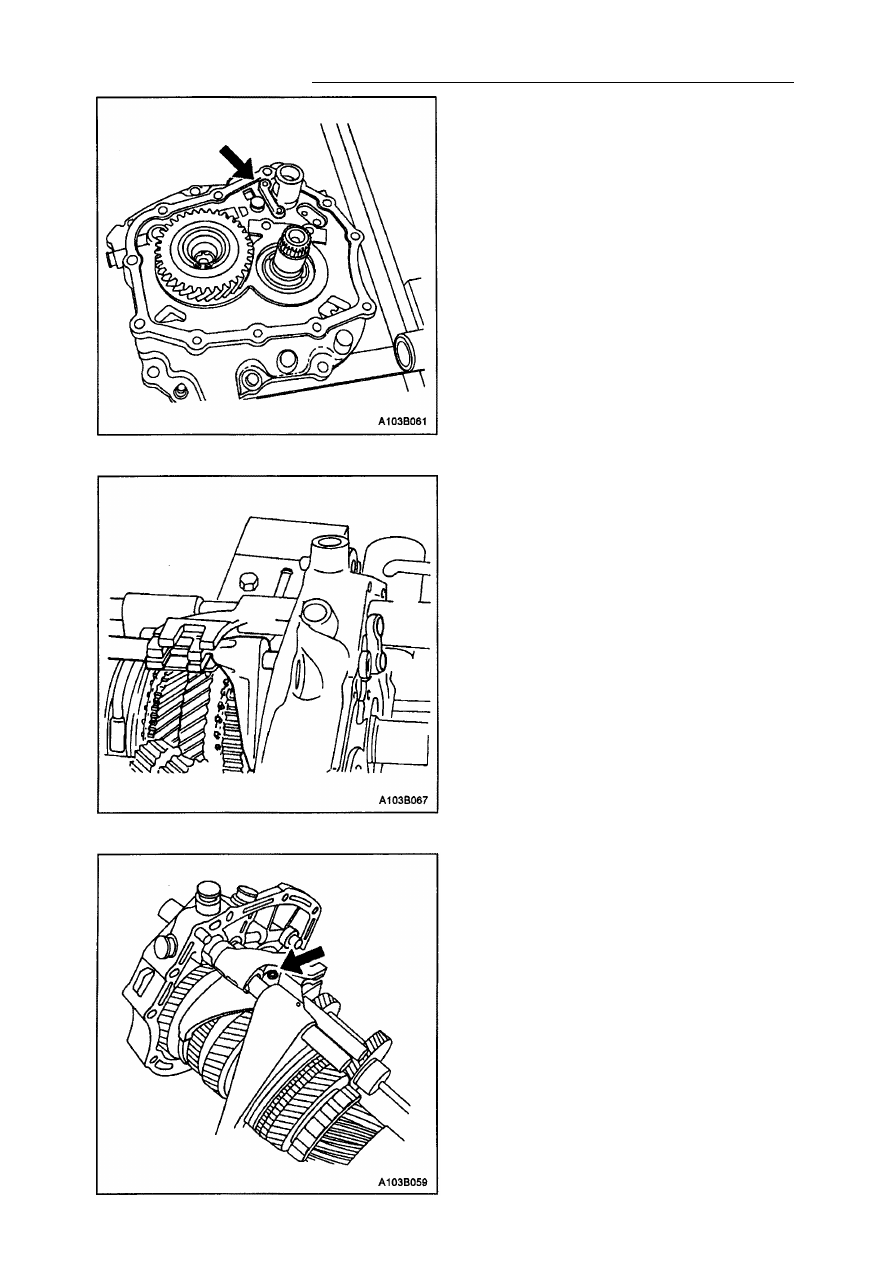

6. Поставьте вилку 1-2 передач.
7. Установите рычаг 5-й передачи в опору

подшипников.

8. Установите удерживающий штифт што­

ка/вилки 5-й передачи.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 85

9. Установите упорный кронштейн на опо­

ру подшипников.

10. Установите шток/вилку 1-2 передач на

опору подшипников.

11. Установите удерживающий штифт вилки

1-2 передач.
