5В - 90 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

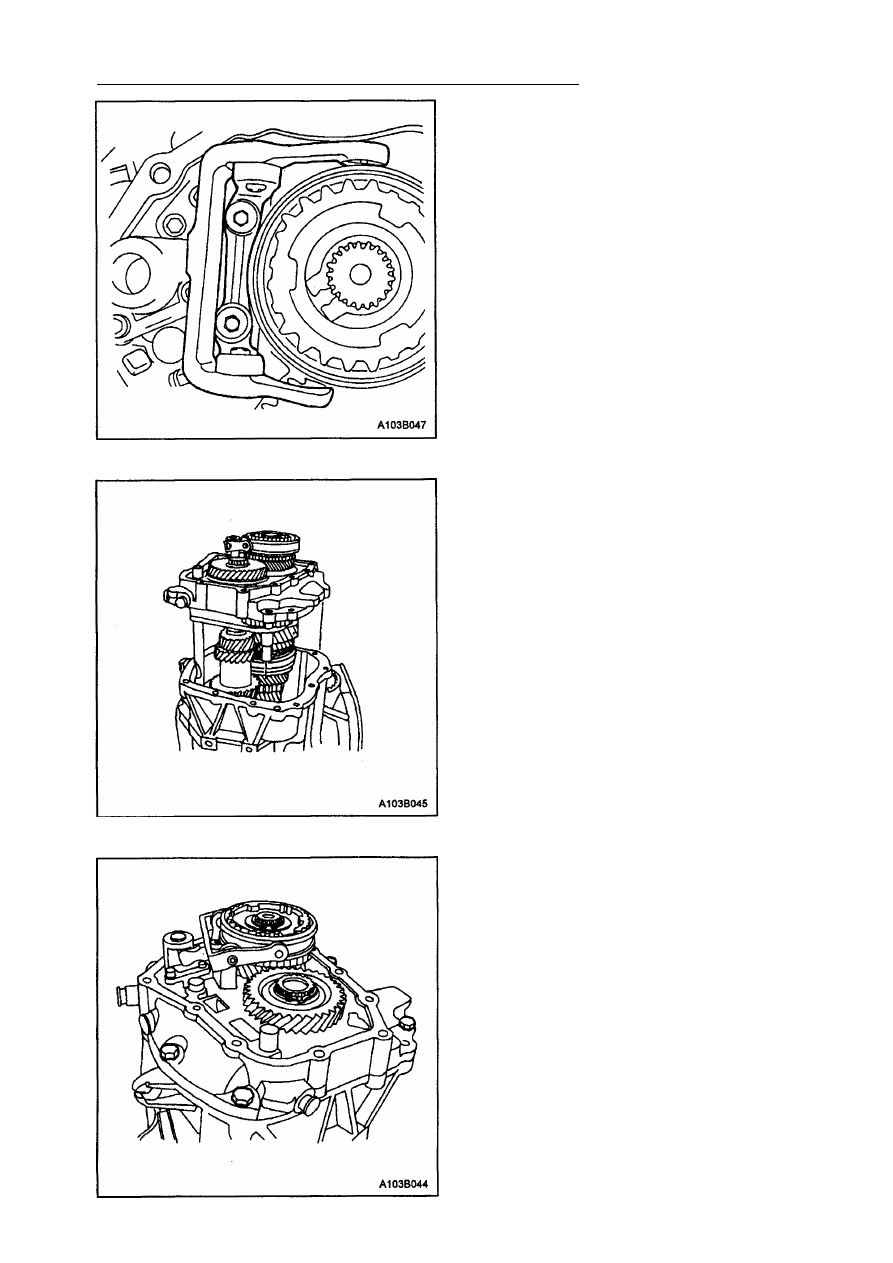

25. Установите болты и вилку шестерни 5-й

передачи на опору подшипников.
Затяжка
Затяните болты вилки шестерни 5-й пе­
редачи с усилием 22 Н•м.

26. Выньте опору подшипников из приспо­

собления КМ-552.

27. Переключите коробку на 2-ю передачу.
28. Установите опору подшипников с присо­

единенными к ней валами в картер ко­
робки передач.

29. Установите болты опоры подшипников.

Затяжка
Затяните болты опоры подшипников с
усилием 22 Н•м.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 91

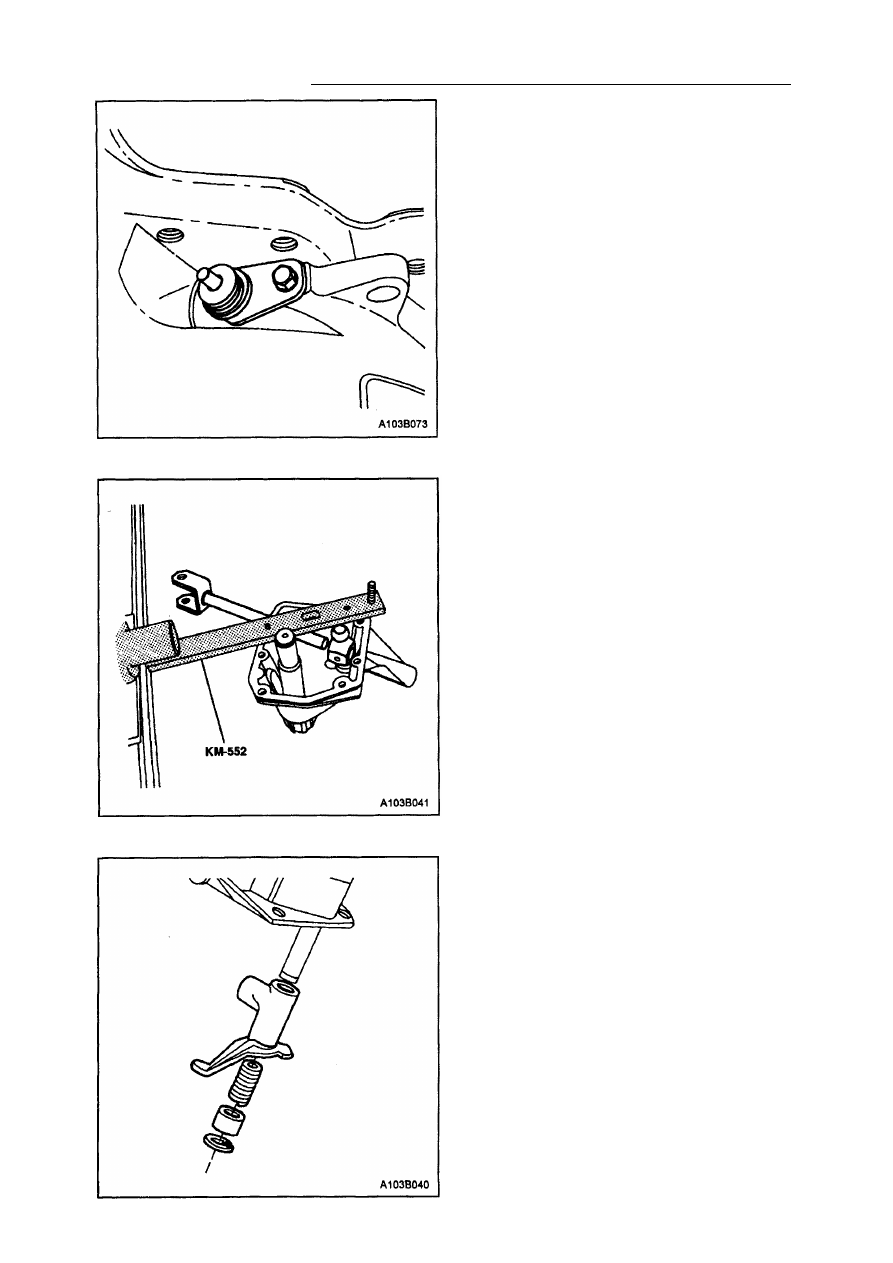

3 1 . Прикрепите болтами крышку рычага пе­

реключения к приспособлению КМ-552.

32. Разместите приспособление на основа­

нии КМ-113-2.

33. Установите шток переключения, паль­

цевой переключающий рычаг и штифт
рычага переключения.

34. Установите стопорное кольцо, втулку,

пружину и промежуточный рычаг.

35. Снимите крышку рычага переключения

с основания КМ-113-2 и приспособления
КМ-552.

36. Переключите коробку на нейтральную

передачу.

30. Установите шестерню спидометра и

болты в корпус спидометра.
Затяжка
Затяните болты крепления корпуса спи­

дометра с усилием 4 Н•м.

5В - 92 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

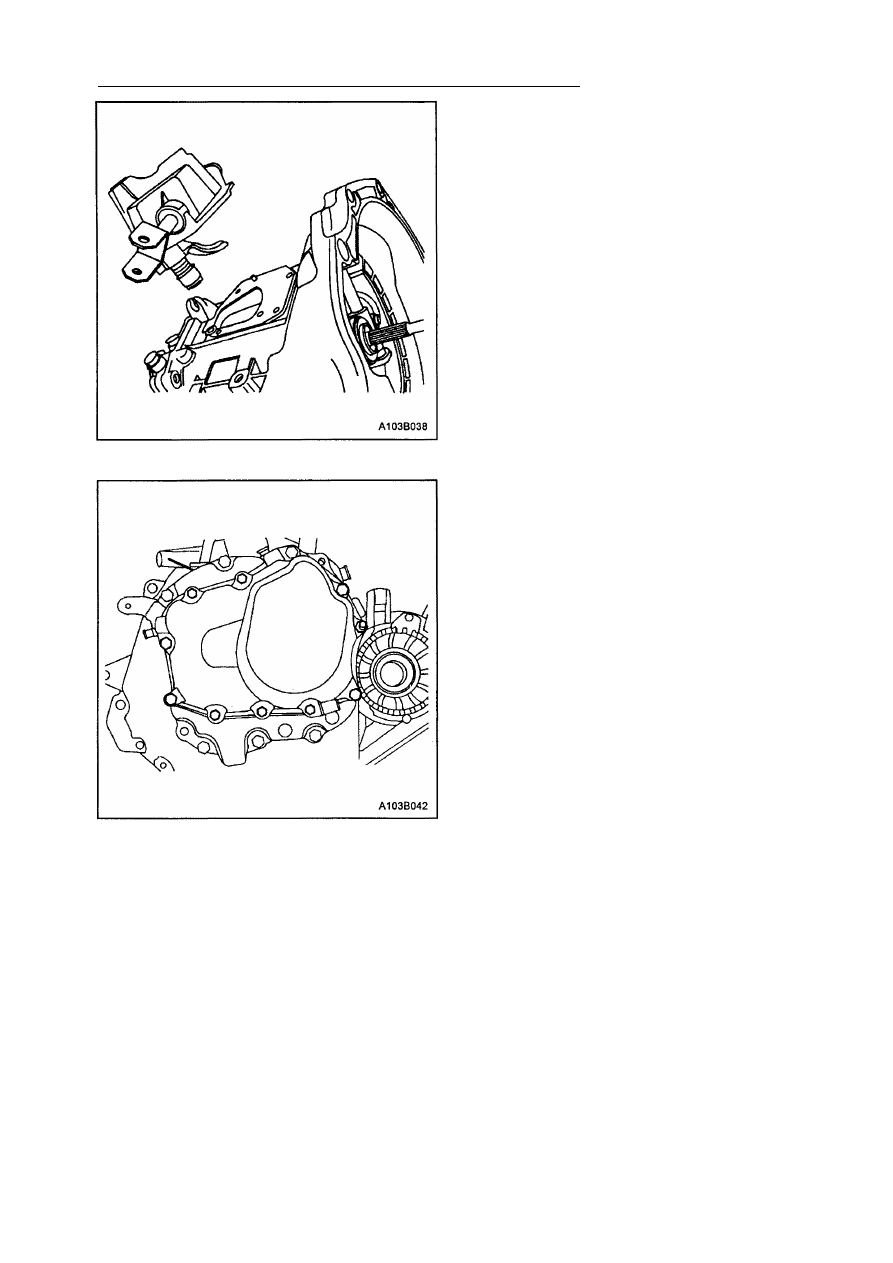

37. Установите крышку рычага переключе­

ния и закрепите ее болтами.
Затяжка
Затяните болты крышки рычага пере­
ключения с усилием 22 Н•м.

38. Установите крышку коробки передач и

закрепите ее болтами.
Затяжка
Затяните болты крепления крышки ко­
робки передач с усилием 18 Н•м.

39. Установите коробку передач на автомо­

биль. См. "Узел коробки передач" в этом

разделе.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 93

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ
КОРОБКА ПЕРЕДАЧ

Эта пятискоростная коробка передач пред­
ставляет собой трансмиссионный узел с
постоянным сцеплением шестерен.
В коробке установлены:
• Все шестерни переднего хода.
• Шестерни заднего хода.
• Дифференциал.
Основными узлами пятискоростной короб­

ки передач являются:

• Картер коробки.
• Ведущий вал.
• Шестерни ведущего вала.
• Ведомый вал.
• Шестерни ведомого вала.

• Шестерня главной передачи и коробка

дифференциала.

Передние передачи
Включение передних передач осуществля­

ется через комбинацию синхронизаторов с
блокирующими кольцами, которые управля­
ются скользящими переключающими вил­

ками.

З а д н я я передача
Задняя передача не имеет синхронизации

и в ней используется скользящая шестерня

заднего хода.
Узел  д и ф ф е р е н ц и а л а
Дифференциал представляет собой обыч­

ное устройство, шестерни которого уста­
новлены на конических роликовых подшип­
никах. Последняя шестерня ведомого вала
вращает шестерню главной передачи и ко­
робку дифференциала, который передает
вращение полуосям.
