Дэу Ланос. Руководство по ремонту - часть 293





5А - 284 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

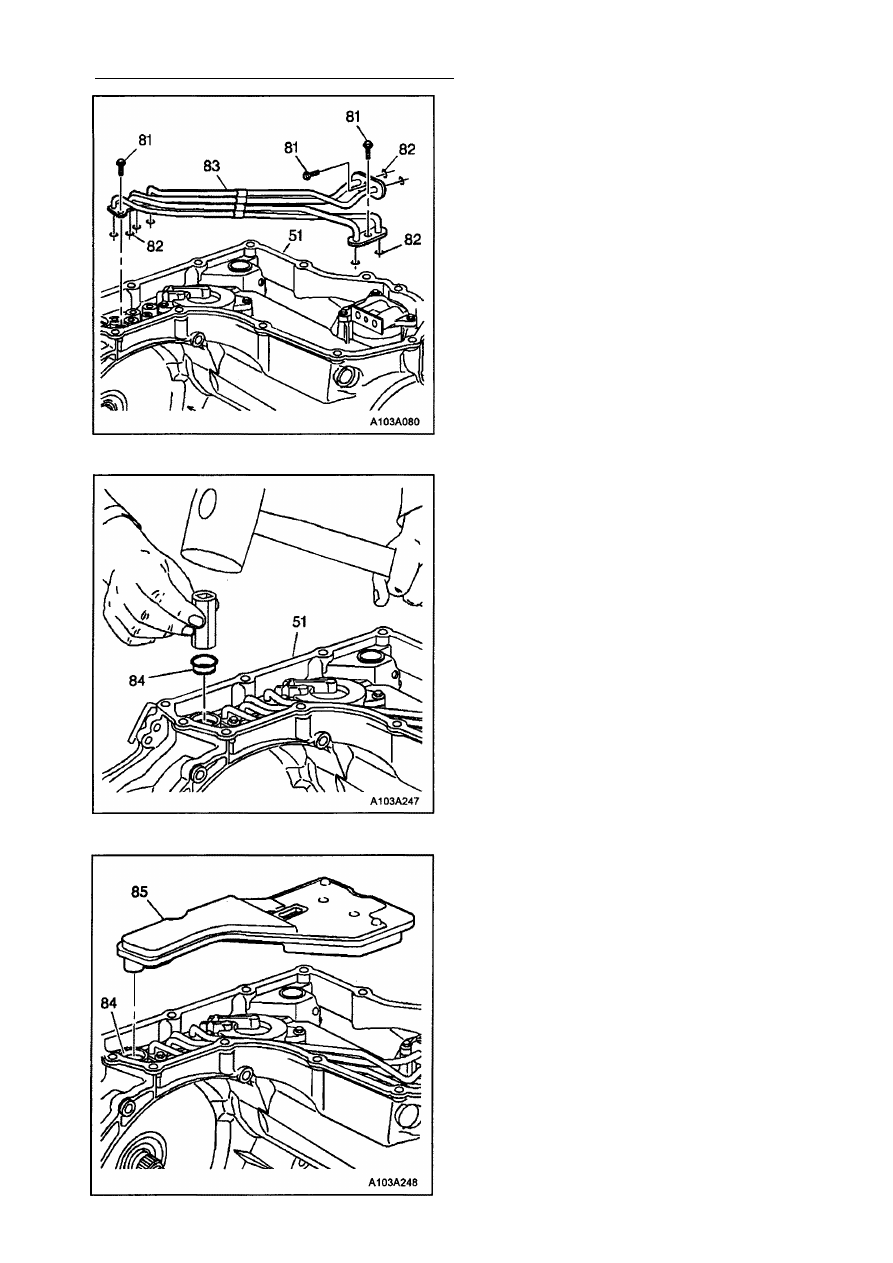

5. При необходимости, установите новые

уплотнительные кольца (82) трубок по­

дачи рабочей жидкости.

6. Зафиксируйте новые установленные уп­

лотнительные кольца (82) с помощью

состава TRANSJEL™ J 36850 или экви­
валентного заменителя.

7. Установите сборку трубок подачи рабо­

чей жидкости (83) на картер трансмиссии
(51).

8. Наживите 4 болта (81) трубок подачи ра­

бочей жидкости. Затем затяните их до
величины 12 Н•м.

УСТАНОВКА ФИЛЬТРУЮЩЕГО УЗЛА

И УПЛОТНЕНИЯ

Внимание: Чтобы не повредить посадочное
гнездо и уплотнение, ударяйте по уплотне­
нию (84) горловины фильтра легонько и
равномерно.
1. Установите новое уплотнение (84) фильт­

ра в картер трансмиссии (51). Восполь­

зуйтесь большой промежуточной втул­

кой, чтобы ударять по уплотнению.

2. Установите новый фильтрующий узел

(85) трансмиссионного масла в уплотне­
ние (84) горловины фильтра. При необ­

ходимости в процессе монтажа слегка
скрутите фильтр.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 285

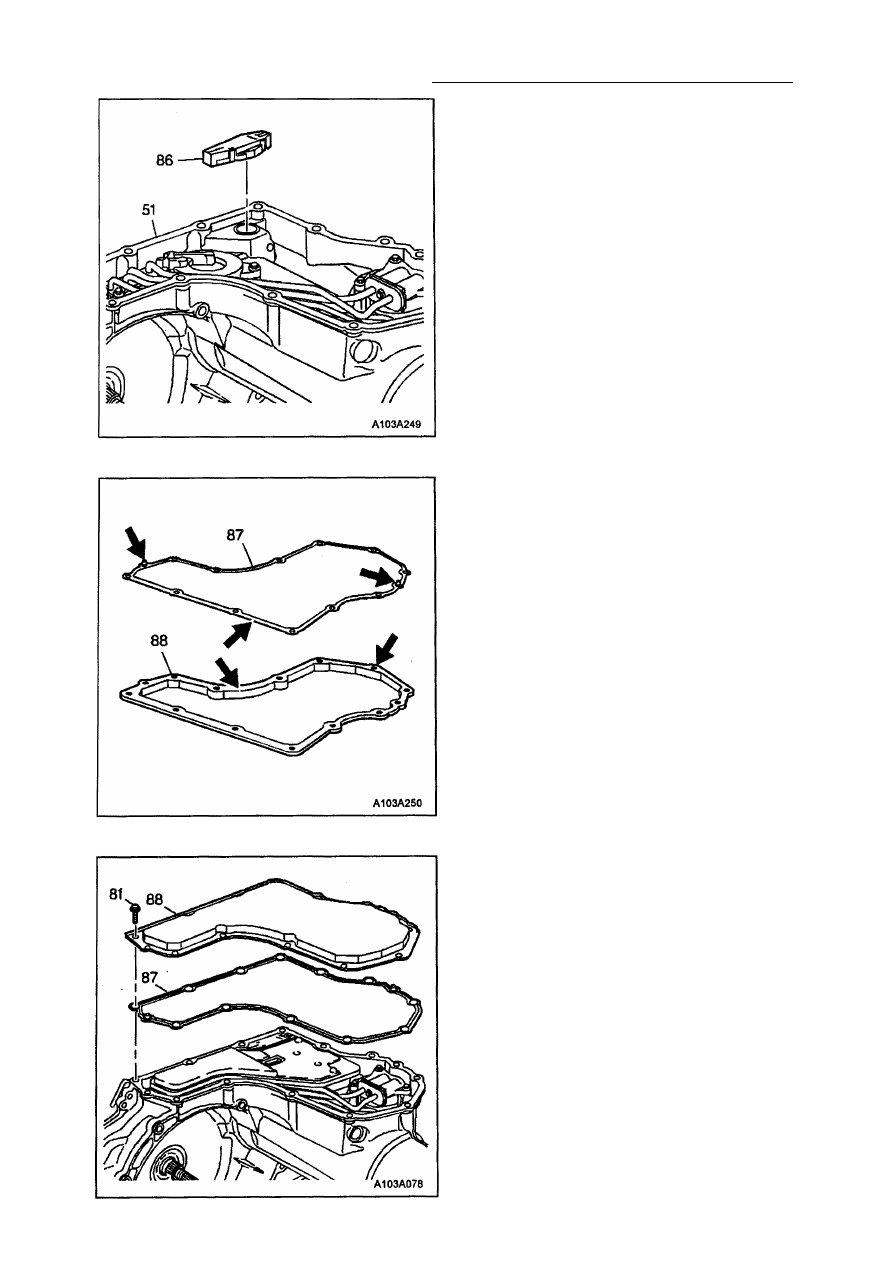

УСТАНОВКА КЛАПАНА КОНТРОЛЯ

УРОВНЯ РАБОЧЕЙ ЖИДКОСТИ

Вставьте клапан контроля уровня рабочей

жидкости в картер трансмиссии (51). Для

предотвращения повреждения посадочного
отверстия, производите монтаж клапана на­

жимом на середину корпуса клапана вниз.

УСТАНОВКА ПОДДОНА И

ПРОКЛАДКИ

1. Осмотрите поддон (88) трансмиссии на

наличие трещин, вмятин или поврежде­
ний мест прилегания прокладки.

2. Осмотрите прокладку (87) на возмож­

ность порезов или других дефектов. Ес­

ли прокладка поддона не повреждена,

она может использоваться повторно.

3. Промойте и просушите поддон и прок­

ладку.

4. Установите поддон и прокладку на картер

трансмиссии.

5А - 286 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

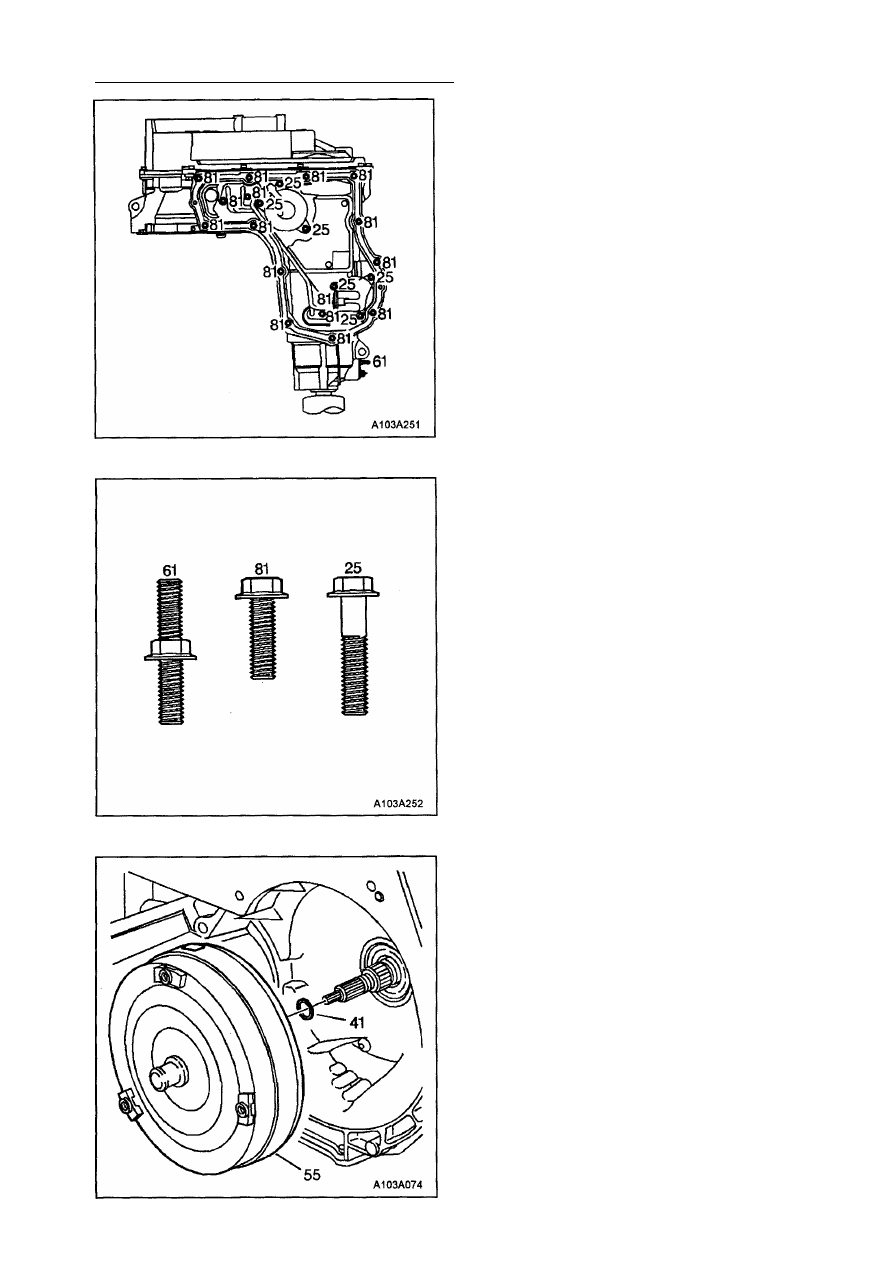

5. Наживите 12 болтов (81) крепления

поддона.

6.Затяните болты (81) крепления поддона

с усилием 12 Н•м.

УСТАНОВКА

ГИДРОТРАНСФОРМАТОРА

Необходимые инструменты:
Приспособление для монтажа гидротранс­
форматора J21366

1. Установите новое уплотнительное коль­

цо (41) на конец турбинного вала.

2. Установите гидротрансформатор на

трансмиссию.

3. Установите приспособление J 21366.

4. Снимите трансмиссию с удерживающего

кронштейна.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 287

ОБЩЕЕ ОПИСАНИЕ

И РАБОТА СИСТЕМЫ

ОСНОВНЫЕ ТЕРМИНЫ И СОКРАЩЕНИЯ

ДЛЯ УЗЛОВ КОРОБКИ ПЕРЕДАЧ

Следующие определения и сокращения
приводятся для того, чтобы описывать яв­
ления, связанные с автоматической короб­
кой передач, на едином языке. Нижеприве­
денные термины используются в разделе 5

настоящего руководства по ремонту.

Положения дроссельной заслонки
(ДЗ)

• Минимальное открытие ДЗ - соответст­

вует минимальному углу открытия ДЗ,
позволяющему переключение коробки
передач на соседнюю высшую передачу.

• Небольшое открытие ДЗ - соответствует

приблизительно 1/4 хода педали акселе­
ратора (открытие ДЗ на 25%).

• Среднее открытие ДЗ - соответствует

приблизительно 1/2 хода педали акселе­
ратора (открытие ДЗ на 50%).

• Сильное открытие ДЗ - соответствует

приблизительно 3/4 хода педали акселе­
ратора (открытие ДЗ на 75%).

• Полное открытие ДЗ - соответствует пол­

ному ходу педали акселератора (открытие

Д3 на 100%).

• Включение низшей ступени полным от­

крытием ДЗ - быстрое и полное нажатие
на педаль акселератора, приводящее к пе­
реключению коробки передач на соседнюю
низшую передачу.

• Накат - движение автомобиля при вклю­

ченном диапазоне D и полностью закры­
той ДЗ (педаль акселератора отпущена).

• Торможение двигателем - движение ав­

томобиля при полностью закрытой ДЗ,

когда двигатель используется для тормо­
жения автомобиля посредством принуди­

тельного включения низшей передачи.

Явления и состояния при

переключении передач

• Удар - резкое и сильное включение фрик­

циона или ленточного тормоза коробки
передач.

• Толчки - кратковременные продольные ус­

корения и замедления автомобиля, кото­
рые более всего заметны при заблокиро­
ванном гидротрансформаторе. Такие толч­
ки сходны с теми, которые могут наблю­

даться при буксировке прицепа.

• Запаздывание - состояние, при котором

ожидается переключение передачи, одна­
ко это переключение не происходит в те­
чение какого-то промежутка времени. За­

паздывание может происходить из-за
медленного включения фрикциона или

ленточного тормоза при частично или

полностью открытой ДЗ или после вклю­

чения вручную низшего фрикциона короб­

ки передач.

• Двойной удар - два резких и сильных

включения муфты или ленточного тормоза
коробки передач.

• Опережение - переключение передач до

того, как автомобиль достигнет необходи­

мой скорости перехода на следующую пе­
редачу. Опережение вызывает перегрузку

двигателя при переключениях на высшую

передачу.

• Конечный удар - ощущение более жест­

кого переключения на конечной стадии
процесса переключения передачи по
сравнению с начальной стадией этого пе­
реключения.

• Жесткое переключение - ощутимое быст­

рое включение фрикционных элементов
или тормоза коробки передач. Это явле­
ние считается нормальным для переклю­
чений при средней степени открытия ДЗ
или полностью открытой ДЗ. Не путайте с

термином "РЕЗКОЕ ПЕРЕКЛЮЧЕНИЕ".

• Разрыв потока мощности - резкое уве­

личение частоты вращения двигателя

вместе с кратковременной потерей враща­

тельного момента. Данное состояние чаще

всего возникает при переключении пере­

дач.

• Резкое переключение - более заметное

включение фрикционных элементов или

ленточного тормоза коробки передач, чем
для термина "ЖЕСТКОЕ ПЕРЕКЛЮЧЕ­

НИЕ". Данное состояние является нежела­

тельным при любой степени открытия ДЗ.

• Колебательные переключения - повто­

ряющаяся быстрая последовательность
переключений коробки передач вверх и
вниз. Такие переключения вызывают зна­
чительные изменения в частоте вращения

двигателя. В качестве примера можно при­

вести последовательность переключений

4 - 3 - 4 передачи.

• Начальный удар - ощущение более жест­

кого переключения на начальной стадии
процесса переключения передачи по
сравнению с конечной стадией этого пе­
реключения.

• Позднее переключение - переключение

передачи при частоте вращения двигателя
большей, чем номинальная для осуществ­

ления данного переключения.

• Тряска - повторяющиеся интенсивные

продольные толчки, похожие на описанные
