5А - 280 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СБОРКА УПЛОТНЕНИЯ ПРАВОЙ

ПОЛУОСИ

Необходимые инструменты:
Комплект оправок для монтажа уплотнений
полуосей J41102
Внимание: Для правильного монтажа уп­

лотнения, необходимо использовать комп­
лект оправок для монтажа уплотнений по­
луосей J 41102. Оправки позволяют уста­

новить уплотнение полуоси на требуемую
глубину.

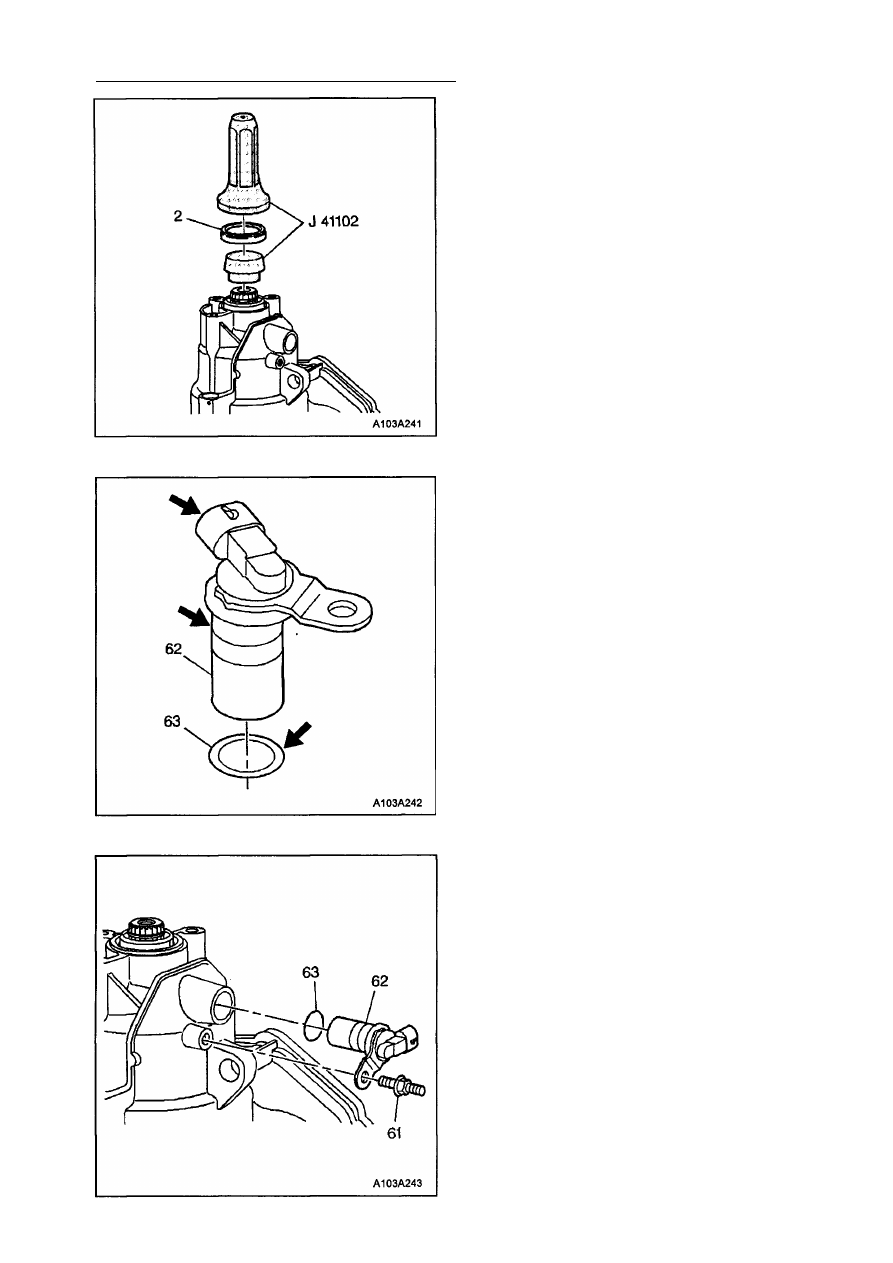

1. Установите новое уплотнение (2) правой

полуоси в картер трансмиссии. Восполь­

зуйтесь комплектом оправок J 41102.

2. Для предотвращения повреждения шли­

цов вала при движении автомобиля,
смажьте шлицы выходного вала смазкой

Polyurea (серийный номер 7843867).

УСТАНОВКА ДАТЧИКА УГЛОВОЙ

СКОРОСТИ ВРАЩЕНИЯ

ВЫХОДНОГО ВАЛА

1. Проверьте датчик угловой скорости вра­

щения (62) выходного вала на возмож­
ность выхода из строя самого датчика,
повреждения его электрического разъема
или уплотнительного кольца (63).

2. Промойте и просушите датчик (62).

3. Установите уплотнительное кольца (63)

на датчик (62).

4. Установите датчик угловой скорости вра­

щения (62) выходного вала в картер

трансмиссии.

5. Наживите шпильку (61) датчика. Затем

затяните ее с усилием 12 Н•м.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 281

РАЗБОРКА, СБОРКА И УСТАНОВКА

СЕРВОЦИЛИНДРА ТОРМОЗА

ВТОРОЙ И ЧЕТВЕРТОЙ ПЕРЕДАЧИ

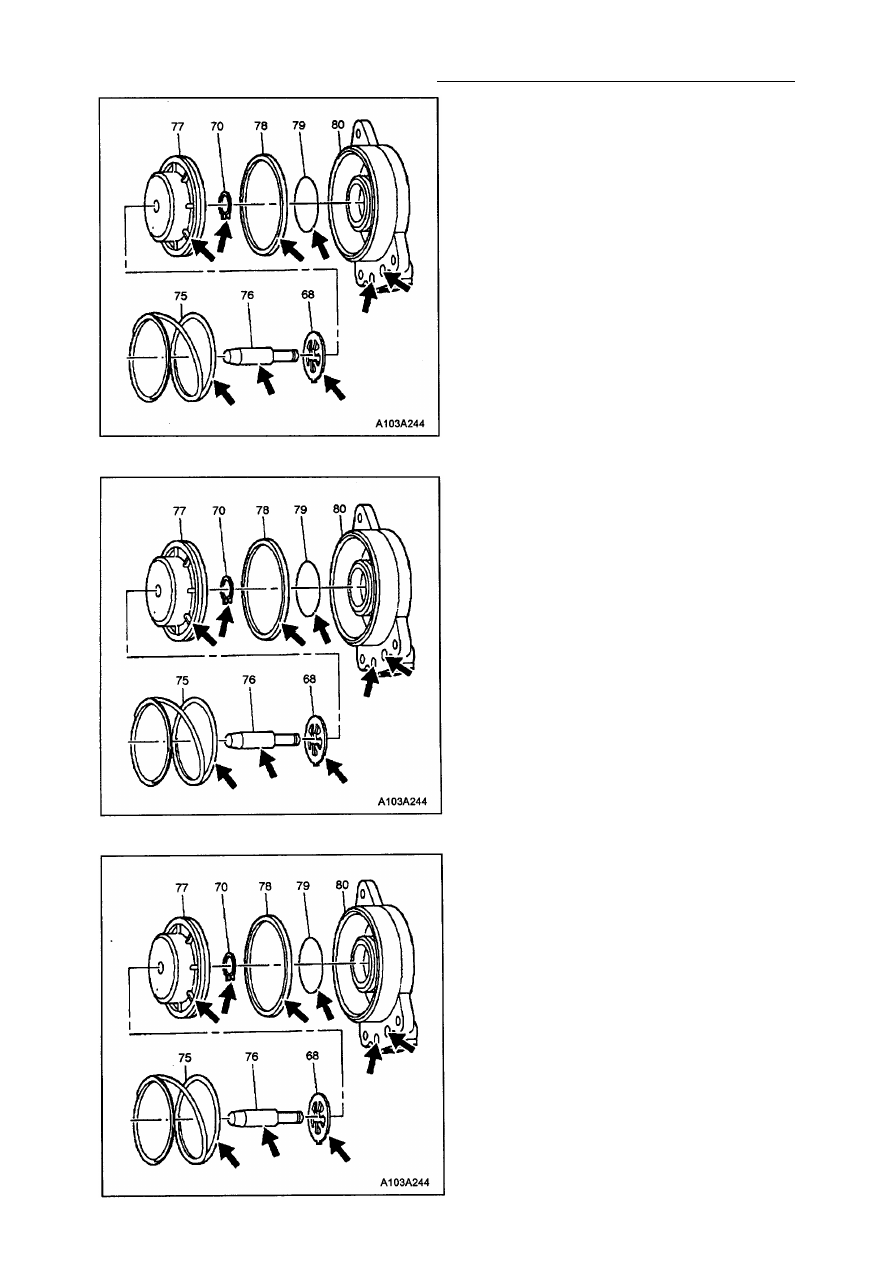

1. Демонтируйте поршень в сборе со што­

ком (76 и 77) из крышки (80) сервоци­

линдра.

2. Снимите пружинное кольцо (70) со што­

ка (76) сервоцилиндра.

3. Снимите поршень (77) и буферные пру­

жины (68) со штока (76) сервоцилиндра.

4. Демонтируйте внешнее (78) и внутрен­

нее (79) уплотнения поршня из крышки
(80) сервоцилиндра.

5. Выбросьте внешнее и внутреннее уп­

лотнения поршня сервоцилиндра. Не

используйте эти уплотнения повторно.

6. Осмотрите все детали на возможность

повреждений.

7. Проверьте каналы для прохода рабочей

жидкости на отсутствие засорений.

8. Проверьте резьбовые отверстия на воз­

можность дефектов резьбы и наличие
отложений продуктов износа.

9. Осмотрите канавки для уплотнений на

возможность повреждений.

10. Промойте и просушите все детали.

11. Установите буферные пружины (68) и

поршень (77) на шток (76) сервоци­
линдра.

12. Установите пружинное кольцо (70) на

шток (76) сервоцилиндра, чтобы зафик­
сировать буферные пружины (68) и пор­
шень (77).

13. Установите новые уплотнения (78 и 79)

на поршень (77) и крышку (80) серво­
цилиндра.

14. Установите поршень сервоцилиндра в

сборе в крышку (80) сервоцилиндра.
Для облегчения сборки смажьте уплот­

нения поршня трансмиссионной жидкос­

тью.

5А - 282 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

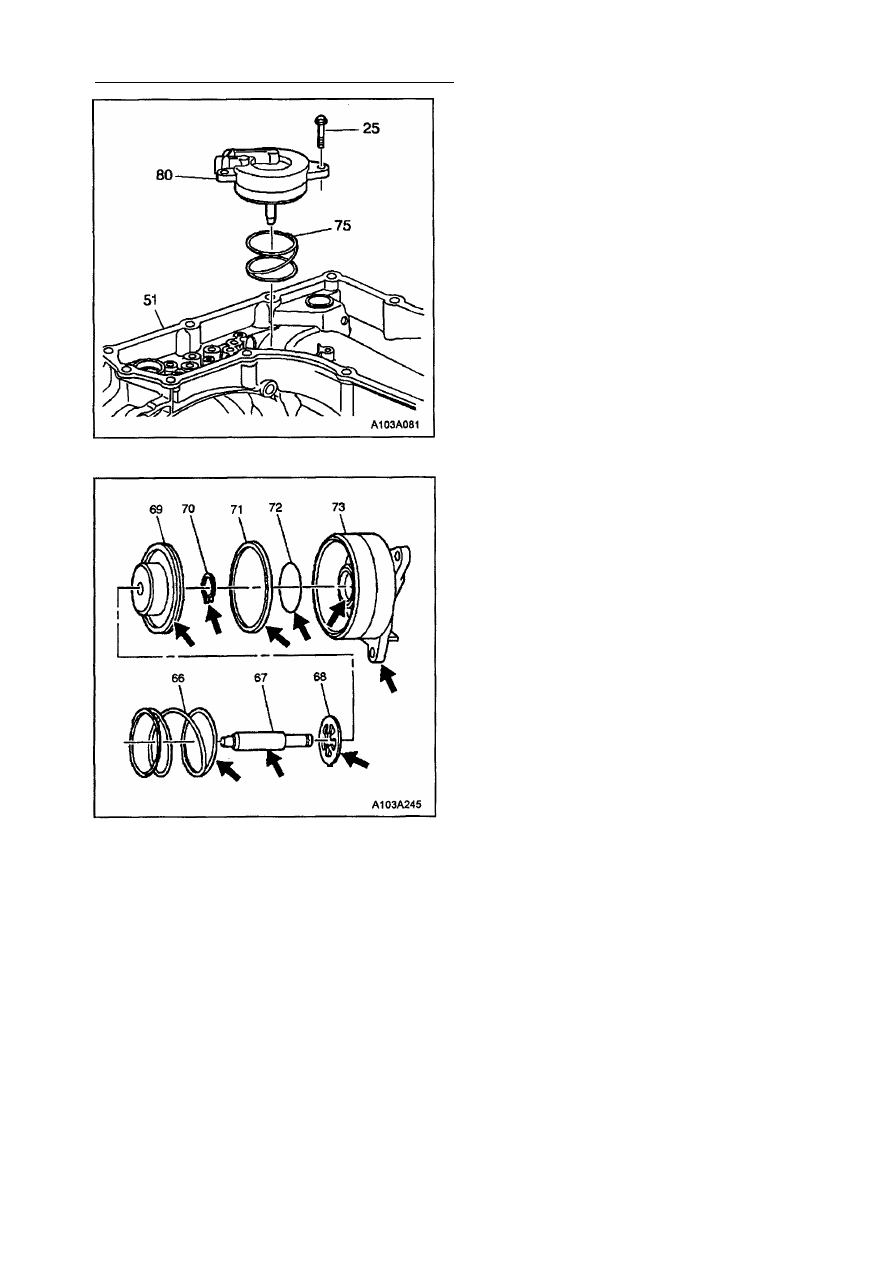

15. Установите возвратную пружину (75)

поршня сервоцилиндра на картер транс­
миссии (51).

16. Установите поршень в сборе с крышкой

(80) сервоцилиндра на возвратную
пружину (75) сервоцилиндра.

17. Наживите 3 болта (25) крепления крыш­

ки сервоцилиндра. Затем затяните их с

усилием 12 Н•м.

РАЗБОРКА СЕРВОЦИЛИНДРА

ТОРМОЗА ПЕРВОЙ ПЕРЕДАЧИ И

ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Демонтируйте сборку поршня со штоком

(67 - 70) из крышки (73) сервоцилиндра.

2. Снимите пружинное кольцо (70) со што­

ка (67) сервоцилиндра.

3. Снимите поршень (69) и буферные пру­

жины (68) со штока (67) сервоцилиндра.

4. Демонтируйте уплотнения (71 и 72)

поршня из крышки (73) сервоцилиндра.

5. Выбросите уплотнения (71 и 72) поршня

сервоцилиндра.

6. Осмотрите все детали на возможность

повреждения.

7. Проверьте каналы для прохода рабочей

жидкости на отсутствие засорений.

8. Проверьте резьбовые отверстия на воз­

можность дефектов резьбы и наличие
отложений продуктов износа.

9. Осмотрите канавки для уплотнений на

возможность повреждений.

10. Промойте и просушите все детали.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 283

СБОРКА И УСТАНОВКА

СЕРВОЦИЛИНДРА ТОРМОЗА

ПЕРВОЙ ПЕРЕДАЧИ И ПЕРЕДАЧИ

ЗАДНЕГО ХОДА

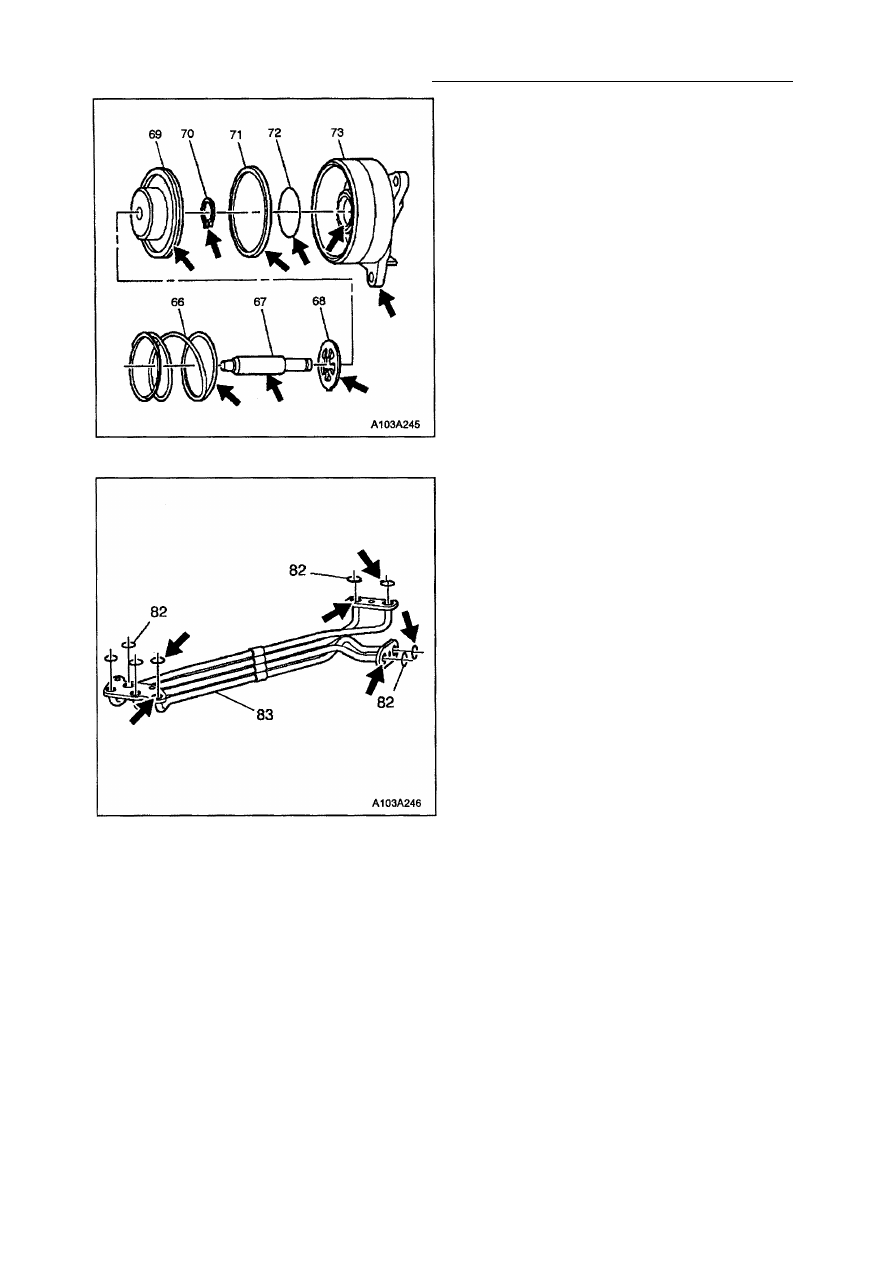

1. Наденьте на шток (67) сервоцилиндра

буферные пружины (68) и поршень (69)
сервоцилиндра.

2. Установите пружинное кольцо (70) на

шток (67) сервоцилиндра, чтобы зафик­
сировать буферные пружины (68) и
поршень (69) сервоцилиндра.

3. Установите новые уплотнения (71 и 72)

на поршень (69) и крышку (73) сервоци­

линдра.

4. Установите сборку поршня со штоком

(67 - 70) в крышку (73) сервоцилиндра.

Для облегчения сборки смажьте уплотне­

ния поршня трансмиссионной жидкостью.

СБОРКА ТРУБОК ПОДАЧИ РАБОЧЕЙ

ЖИДКОСТИ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™
J 36850

1. Осмотрите трубки подачи рабочей жид­

кости (83) на возможность закупорки про­

ходного сечения, на наличие вмятин и
трещин на трубках.

2. Произведите осмотр уплотнительных ко­

лец (82) трубок подачи масла. Удосто­

верьтесь, что они (82) установлены пра­
вильно.

Внимание: При сборке на заводе-изготови­

теле уплотнительные кольца трубок подачи

рабочей жидкости приклеиваются. При не­
обходимости замены уплотнителей удосто­
верьтесь, что посадочные места трубок тща­

тельно очищены от остатков клея.

3. Заменяйте уплотнительные кольца (82)

только в случае их разбухания, порезов

или дефектов.

4. Промойте и просушите все трубки подачи

рабочей жидкости.
