5А - 276 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

РАЗБОРКА, СБОРКА И УСТАНОВКА

БОКОВОЙ КРЫШКИ КАРТЕРА/

ПРОКЛАДОК

Необходимые  и н с т р у м е н т ы :
Смазка для сборки марки TRANSJEL™

J36850

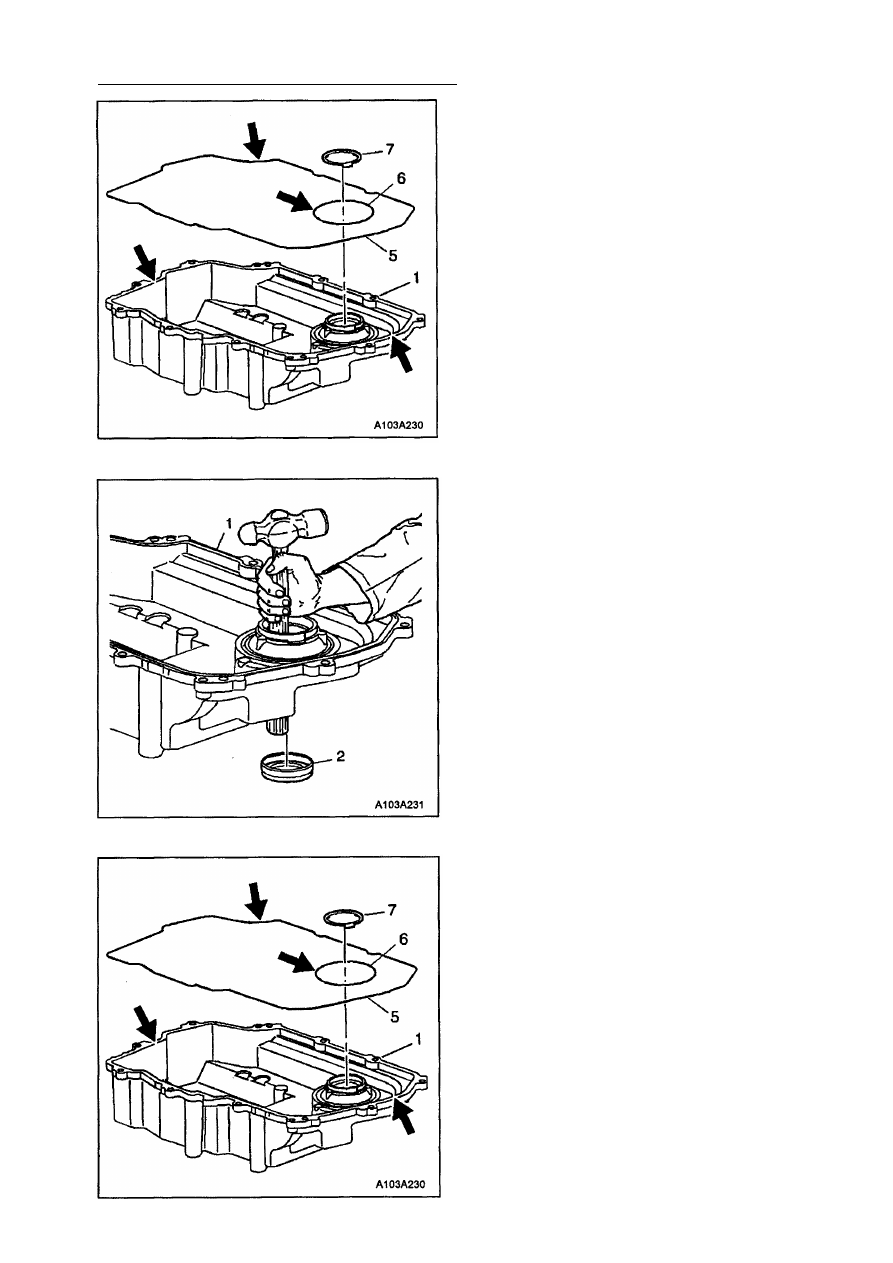

1. Снимите с боковой крышки (1), проклад­

ки (5 и 6) боковой крышки картера и

упорную шайбу (7).

Внимание: Необходимо быть осторожным,

чтобы не поцарапать и не повредить поса­
дочное гнездо уплотнения в боковой крыш­

ке.

2. Демонтируйте уплотнение полуоси на

боковой крышке. Для этого используйте
рукоятку молотка.

3. Осмотрите боковую крышку на наличие

трещин и возможность повреждений ка-

навкок для уплотнений и монтажных
приливов.

4. Проверьте исправность уплотнений бо­

ковой крышки. Уплотнения могут ис­
пользоваться повторно, если они не
имеют дефектов.

5. Тщательно очистите боковую крышку и

ее уплотнения.

6. Промойте и просушите канавки для уп­

лотнений и посадочное гнездо для уп­
лотнения полуоси.

7. Установите прокладки (5 и 6) боковой

крышки картера в канавки боковой
крышки (1).

8. Зафиксируйте уплотнения с помощью

состава TRANSJEL™ J 36850 или экви­
валентного заменителя.

9. Установите на боковую крышку упорную

шайбу (7), располагаемую между боко­
вой крышкой и ведомой звездочкой.

10. Зафиксируйте упорную шайбу с помо­

щью состава TRANSJEL™ J 36850 или
эквивалентного заменителя.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 277

11. Установите боковую крышку на картер

трансмиссии (51).

12. Наживите 11 болтов (3) боковой крышки

картера и одну шпильку (4).

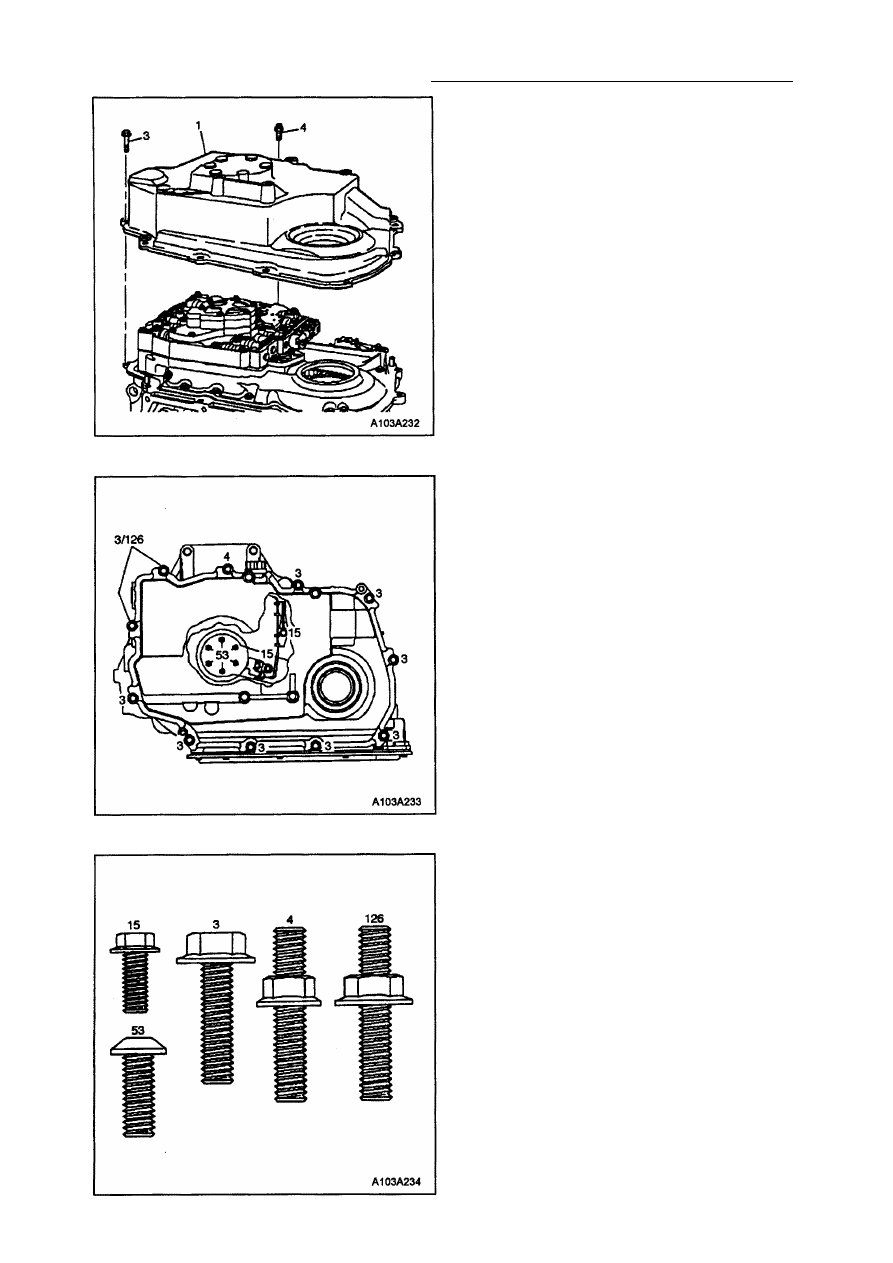

13. Для определения правильных мест ус­

тановки болтов и шпильки, обратитесь к

рисунку.

14. Затяните крепежные болты боковой

крышки картера и шпильку до величи­
ны 20 Н•м.

5А - 278 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

С Б О Р К А  У П Л О Т Н И Т Е Л Ь Н О Й ВТУЛКИ

Д Л И Н Н О Й  П О Л У О С И

Необходимые инструменты:
Приспособление для монтажа уплотнитель­
ных втулок полуосей J41228

1. Осмотрите длинную полуось (94) на воз­

можность повреждений шлицов, шеек и
канавок для монтажа пружинных колец.

2. Промойте и просушите длинную полуось.

Внимание: Для монтажа уплотнительных
втулок на полуоси, необходимо восполь­

зоваться приспособлением для монтажа
уплотнительных втулок полуосей J 41228.

Монтаж втулок без приспособления J 41228
приведет к утечкам рабочей жидкости.

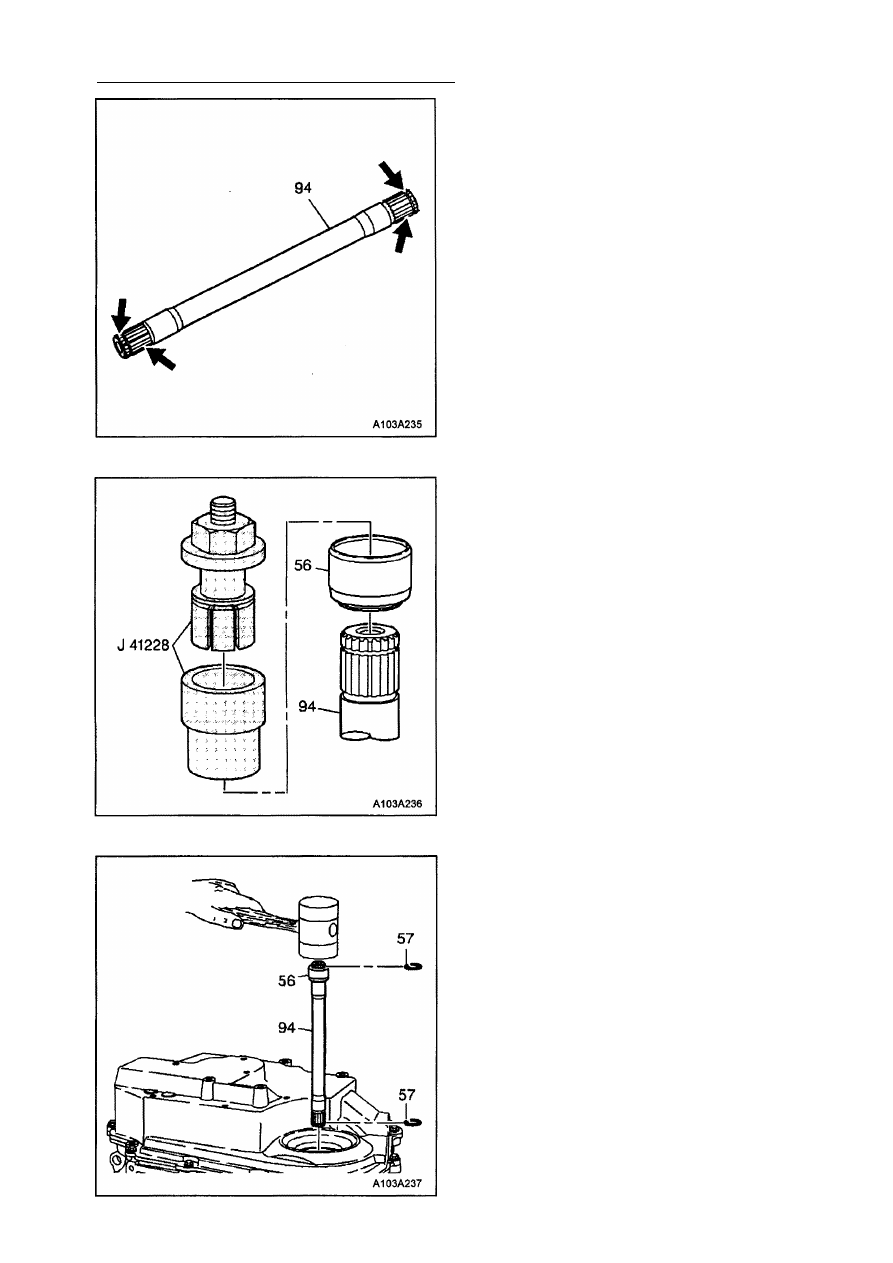

3. Наденьте уплотнительную втулку (56) на

конец длинной полуоси (94).

4. Установите разрезную втулку вместе с

осью, на которой имеется резьба, в ка­
навку для пружинного кольца длинной
полуоси.

5. Установите оправку на разрезную втулку.

Удостоверьтесь, что сторона с меньшим
внешним диаметром оправки надежно
вошла во втулку.

6. Установите на ось разрезной втулки под­

шипник и наверните гайку.

7. Для перемещения оправки и напрессовки

уплотнительной втулки на полуось, удер­
живайте конец оси разрезной втулки с
резьбой при одновременном затягивании
гайки.

8. Уберите приспособление J 41228.

УСТАНОВКА ДЛИННОЙ ПОЛУОСИ В

СБОРЕ С УПЛОТНИТЕЛЬНОЙ

ВТУЛКОЙ

1. Установите два новых пружинных кольца

(57) в канавки для пружинных колец

длинной полуоси (94).

2. Установите длинную полуось в сборе с

уплотнительной втулкой (94 и 56) в кар­
тер трансмиссии. Для обеспечения про­
хода длинной полуоси (94) через шлице-
вое отверстие полуосевой шестерни, вос­
пользуйтесь киянкой.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 279

УСТАНОВКА УПЛОТНЕНИЯ

ПОЛУОСИ БОКОВОЙ КРЫШКИ

КАРТЕРА

Необходимые инструменты:
Комплект оправок для монтажа уплотнений
полуосей J 41102
Внимание: Для правильного монтажа уп­

лотнения необходимо использовать комп­
лект оправок для монтажа уплотнений по­
луосей J 41102. Оправки позволяют устано­

вить уплотнение полуоси на требуемую глу­
бину.

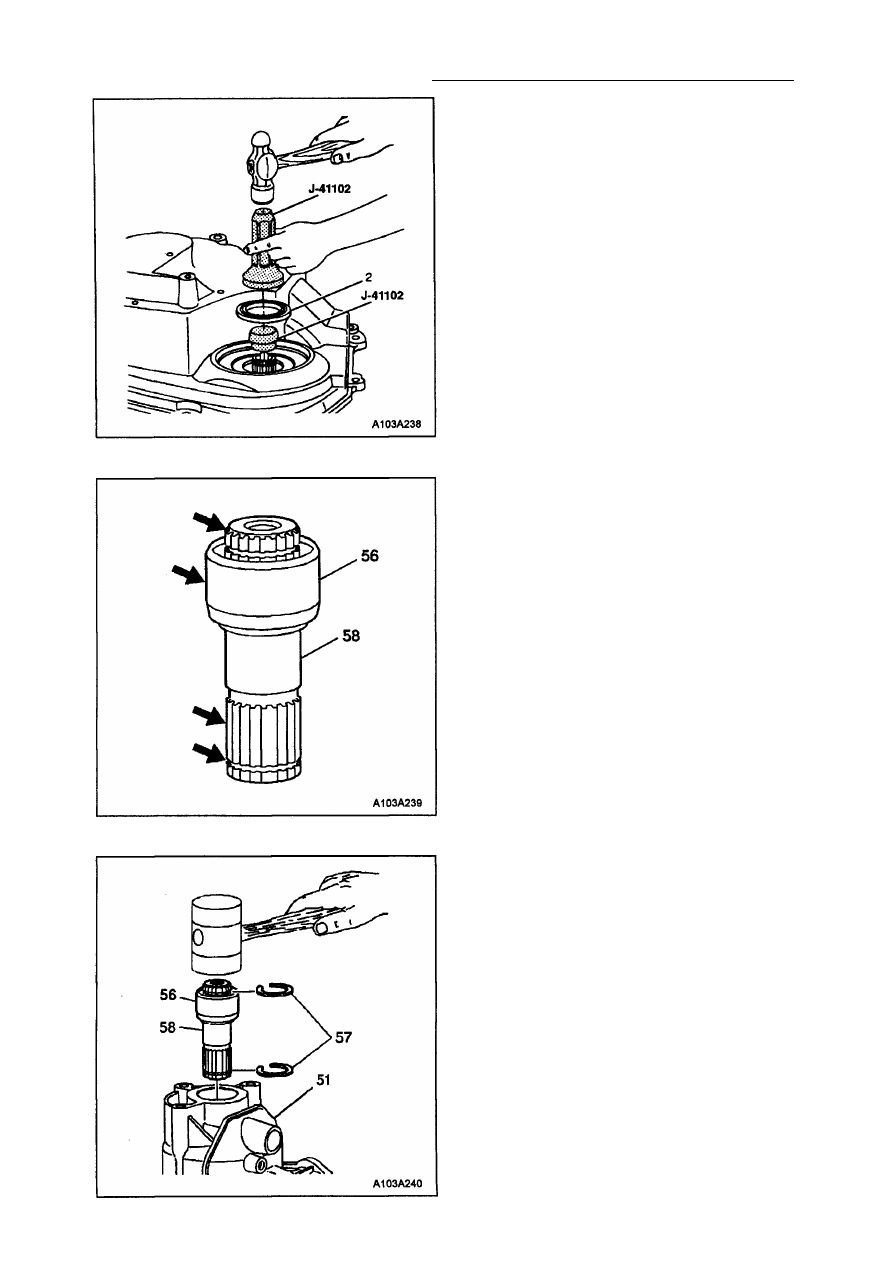

1. Установите новое уплотнение (2) полуоси

боковой крышки картера в гнездо этой
крышки. Воспользуйтесь комплектом оп­
равок J 41102.

2. Для предотвращения повреждения шли­

цов вала при движении автомобиля,
смажьте шлицы выходного вала смазкой
Polyurea (серийный номер 7843867).

СБОРКА И УСТАНОВКА

УПЛОТНИТЕЛЬНОЙ ВТУЛКИ

КОРОТКОЙ ПОЛУОСИ

1. Осмотрите короткую полуось (58) на воз­

можность повреждения шлицов, шеек и
канавок для монтажа пружинных колец.

Внимание: В случае повреждения уплотни-

тельной втулки (56) короткой полуоси, за­

мените втулку (56) путем выполнения таких

же процедур по демонтажу и установки, как в
случае втулки длинной полуоси. См. главу

"Установка длинной полуоси в сборке с уп-

лотнительной втулкой" в этом разделе.

2. Осмотрите уплотнительную втулку (56)

короткой полуоси на наличие следов

чрезмерного износа, царапин и зарубок,
которые могут вызвать утечки жидкости

или частично повредить уплотнение по­

луоси.

3. Промойте и просушите короткую полуось

и ее втулку.

4. Установите два новых пружинных кольца

(57) на короткую полуось (58). Пружин­
ные кольца (57) не подлежат повторному
использованию после демонтажа корот­
кой полуоси (58).

5. Установите короткую полуось в картер

трансмиссии. Для обеспечения прохода

короткой полуоси через шлицевое от­
верстие полуосевой шестерни, восполь­
зуйтесь киянкой.
