5А - 272 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

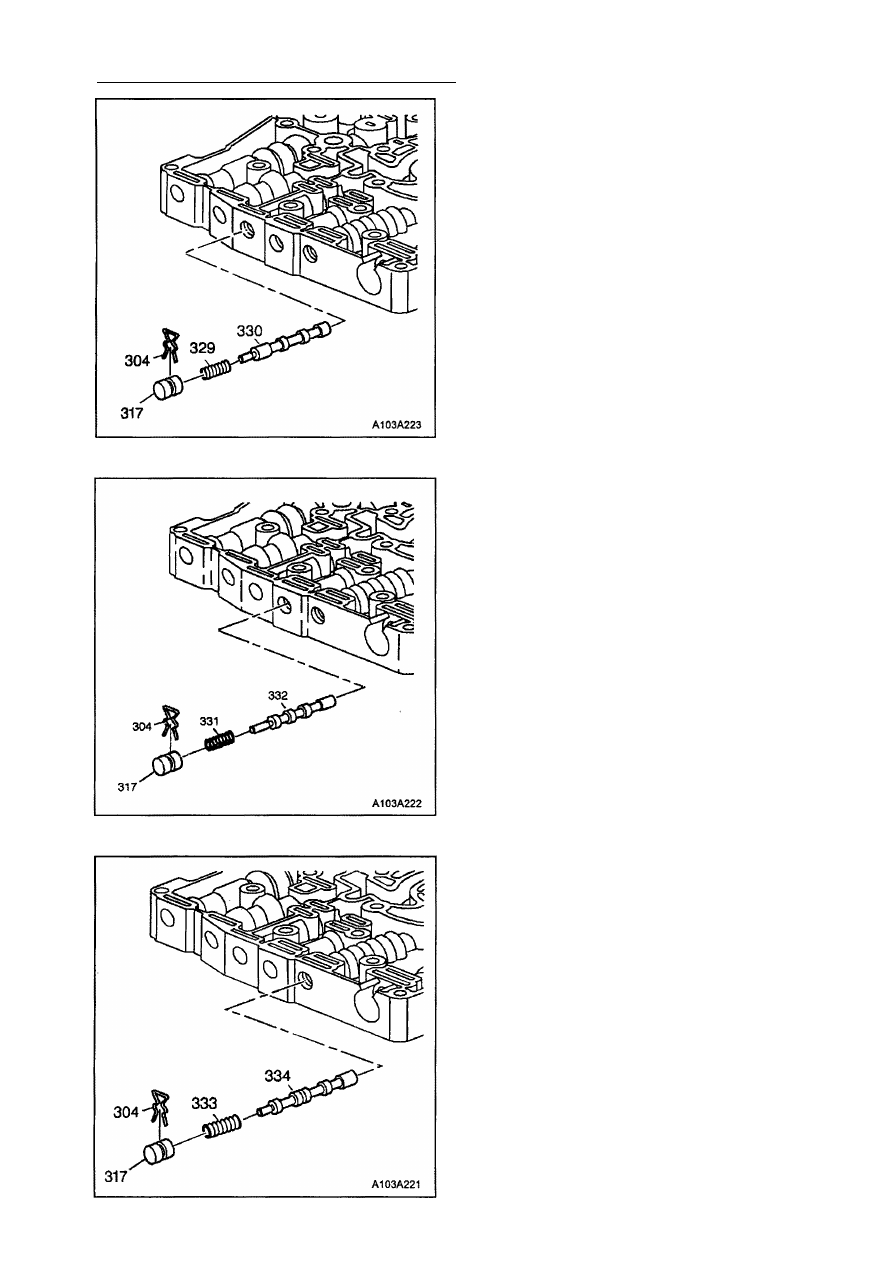

9. Установите клапан (330) распределите­

ля демпфера переключения 2-3, пружи­

ну (329) клапана, пробку (317) и пружин­
ный хомут клапана (304).

10. Установите клапан (332) распределите­

ля-ограничителя давления ФБГ, пружи­

ну (331), пробку (317) и пружинный хо­
мут клапана (304).

11. Установите клапан (334) распределите­

ля управления ФБГ, пружину (333),

пробку (317) и пружинный хомут клапа­
на (304).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 273

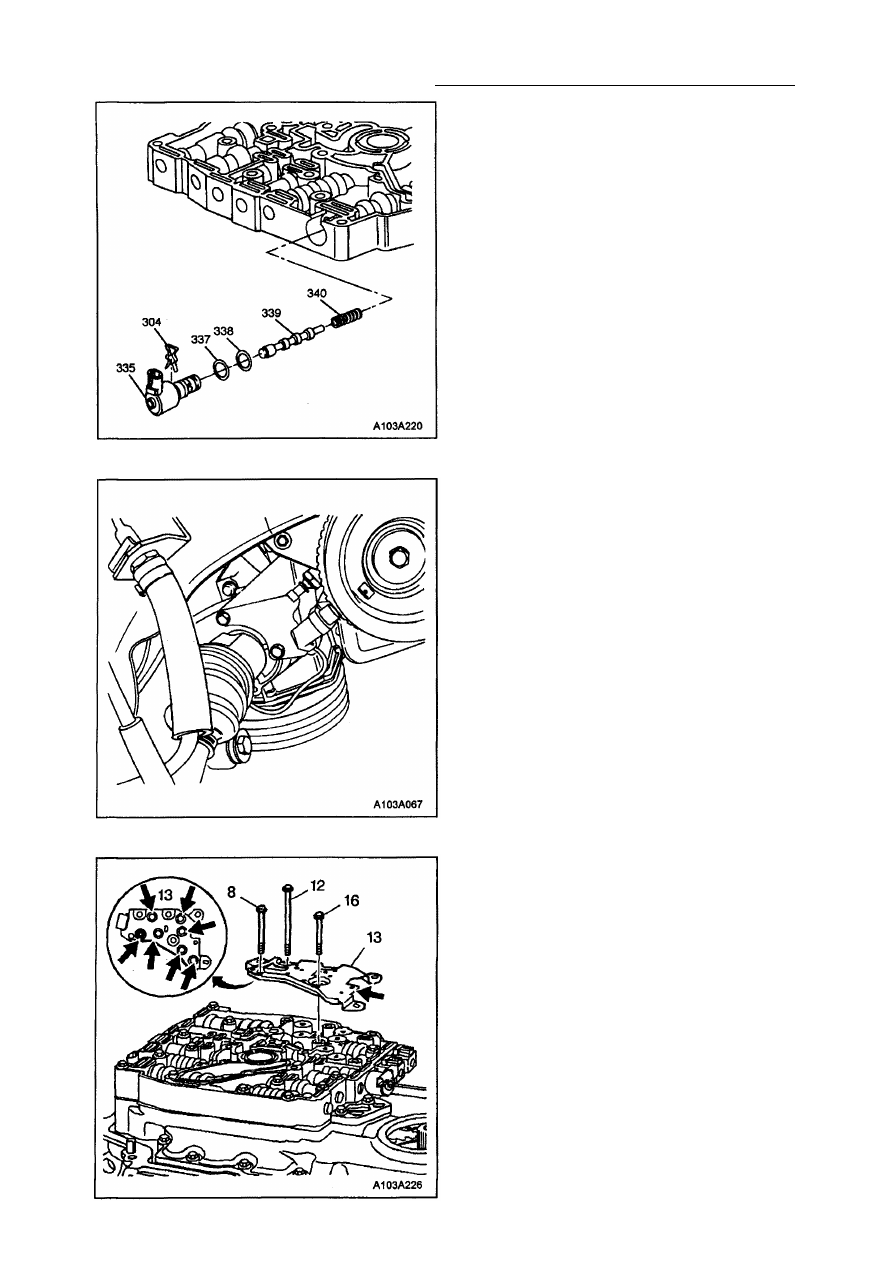

12. Установите пружину (340), клапан (339)

распределителя ЭМК ФБГ, ЭМК ФБГ
(335) с двумя уплотнительными кольца­
ми (337 и 338) и сетчатым фильтром и
пружинный хомут ЭМК ФБГ (304).

УСТАНОВКА ГИДРАВЛИЧЕСКОЙ

ПАНЕЛИ УПРАВЛЕНИЯ И БЛОКА

РЕЛЕ ДАВЛЕНИЯ

1. Установите прокладку (22), располагае­

мую между панелью управления и расп­
ределительной пластиной, на распреде­

лительную пластину (23).

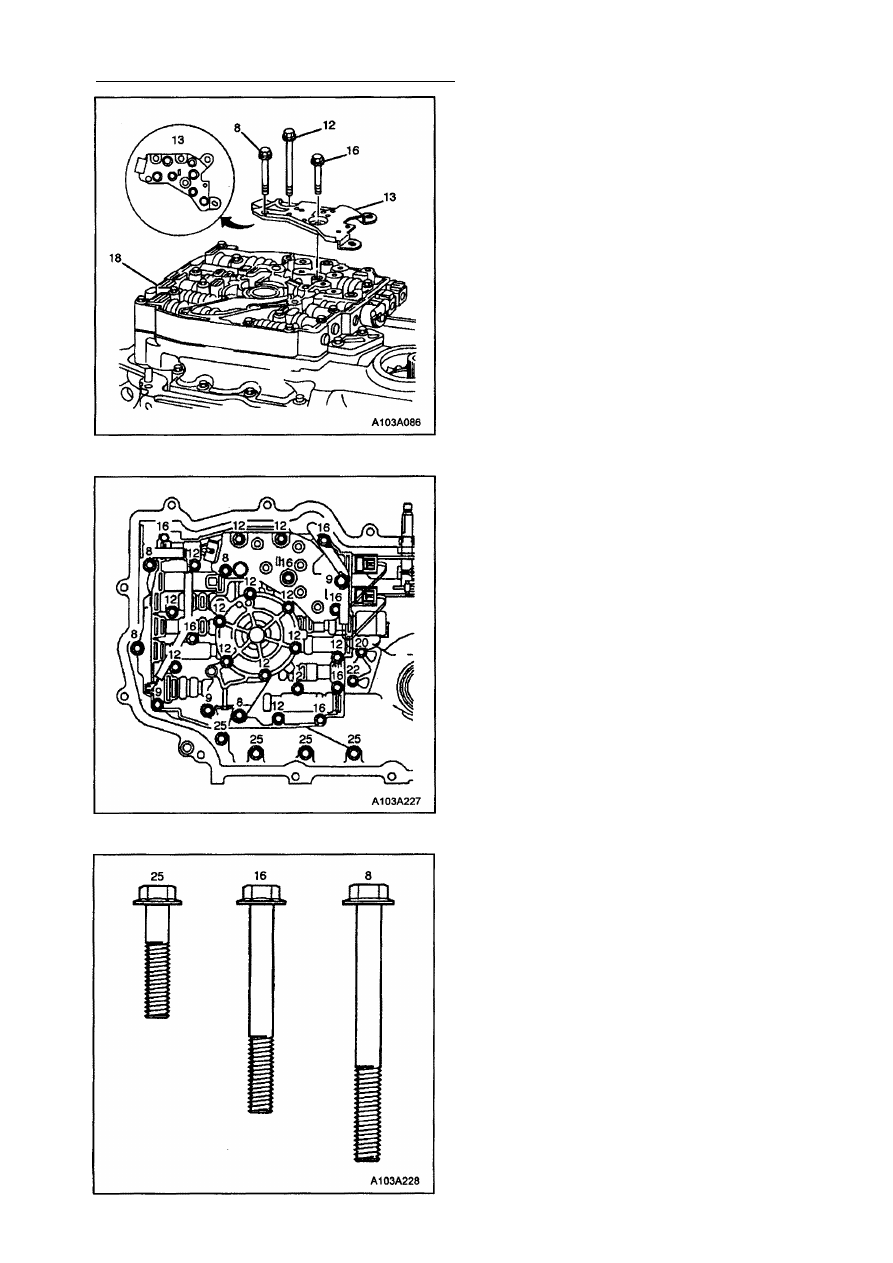

2. Установите гидравлическую панель уп­

равления в сборе (18) на трансмиссию.

3. Осмотрите блок реле давления (13), что­

бы удостовериться, что уплотнительные
кольца всех семи реле давления пра­
вильно установлены и имеют надлежа­

щее состояние.

4. При необходимости замените уплотни­

тельные кольца реле давления.

5А - 274 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

7. Затяните крепежные болты панели уп­

равления с усилием 12 Н•м.

5. Установите блок реле давления (13) на

панель управления.

6. Наживите 18 крепежных болтов панели

управления.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 275

ПОДСОЕДИНЕНИЕ ЖГУТОВ

ЭЛЕКТРОПРОВОДКИ

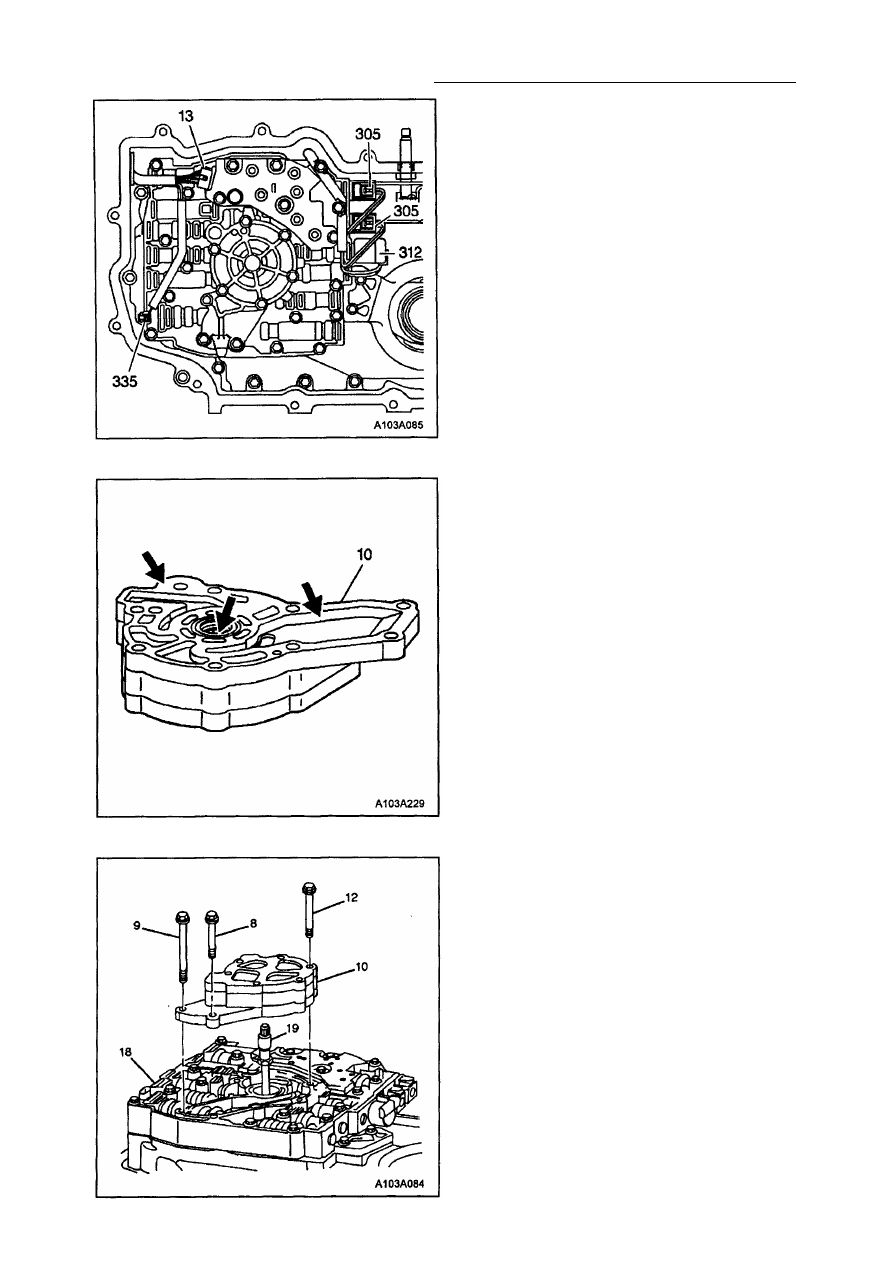

Подсоедините жгуты электропроводки к
следующим узлам:

• Блоку реле давления (13)
• ЭМК РД (312) (разъем красного цвета)

Внимание: Проводка ЭМК переключения
передач 1-2 имеет красную и светло-зеле­
ную окраску. Проводка ЭМК переключения
передач 2-3 имеет красную и желтую ок­
раску.

• ЭМК переключения передач 1-2 (305)

(разъем белого цвета)

• ЭМК переключения передач 2-3 (305)

(разъем белого цвета)

• ЭМК ФБГ (335)

ОСМОТР И ЧИСТКА

ГИДРАВЛИЧЕСКОГО НАСОСА

ТРАНСМИССИИ

1. Проверьте подшипник на фланце на воз­

можность повреждения или на наличие
следов чрезмерного износа.

2. Осмотрите трущиеся поверхности на на­

личие зазубрин или царапин, которые

могут привести к утечкам рабочей жид­
кости.

Внимание: В процессе промывки насоса,
вращайте его ротор за приводной вал.
Вращение ротора необходимо для прокачки
промывочной жидкости через насос.
3. Тщательно промойте насос чистой рабо­

чей жидкостью, заливаемой через вход­
ное отверстие и выпускаемой из выход­

ного отверстия.

4. Слейте из полости насоса оставшуюся

рабочую жидкость.

УСТАНОВКА ГИДРАВЛИЧЕСКОГО

НАСОСА ТРАНСМИССИИ

1. Вставьте вал (19) привода масляного гид­

равлического насоса в отверстие гидрав­
лической панели управления (18).

Внимание: При необходимости, в процессе

установки слегка повращайте вал для того,
чтобы привести в зацепление шлицы вала
со шлицами ротора.
2. Установите трансмиссионный гидравли­

ческий насос в сборе (10) на вал приво­

да (19) и гидравлическую панель управ­
ления (18).

3. Наживите 8 крепежных болтов (8, 9 и 12).

Затем затяните крепежные болты насоса
с усилием 12 Н•м.
