5А - 264 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

УСТАНОВКА КЛАПАНА РУЧНОГО

ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ

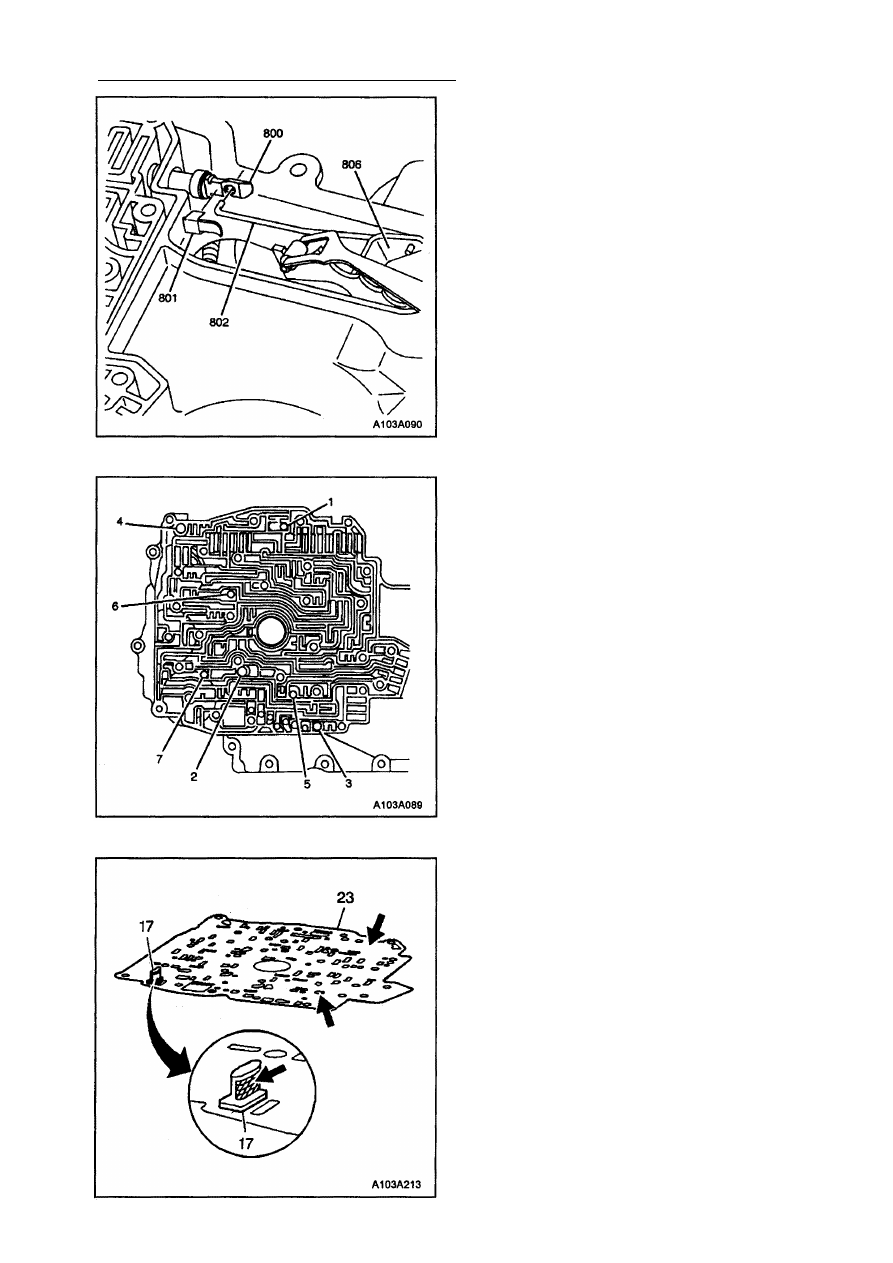

1. Вставьте клапан (800) ручного переклю­

чателя передач в распределительную па­

нель.

2. Присоедините тягу (802) к клапану руч­

ного переключателя передач и к стопор­
ному рычагу.

3. Установите пружинный фиксатор (801) на

клапан ручного переключателя передач.

УСТАНОВКА ОБРАТНЫХ

ШАРИКОВЫХ КЛАПАНОВ

Установите 7 обратных шариковых клапа­
нов в соответствующие места на распре­

делительной панели.

1. Осмотрите распределительную пластину

и ее фильтр на возможность поврежде­
ния.

2. При выявлении повреждения замени­

те распределительную пластину и ее

фильтр.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 265

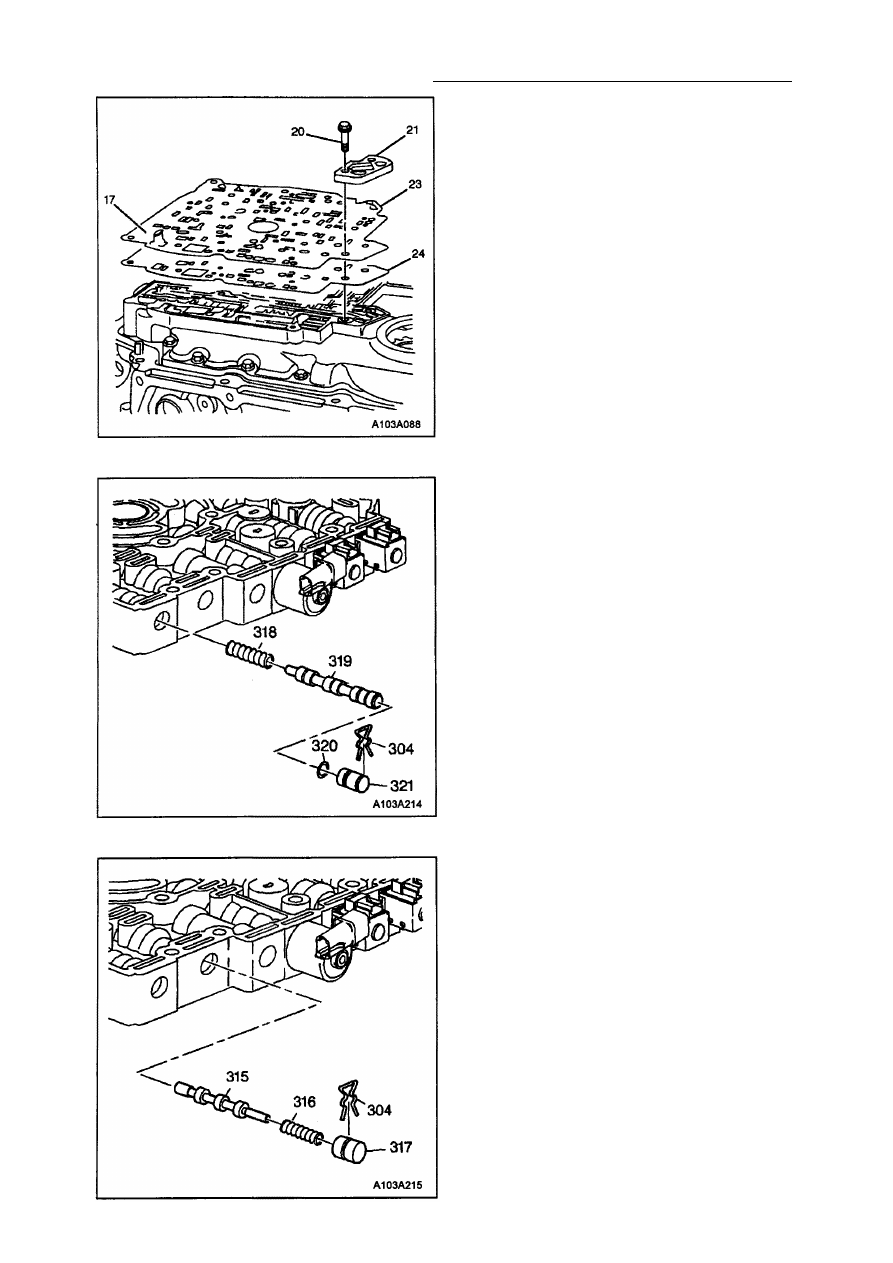

3. Установите на распределительную па­

нель новую прокладку (24), располагае­
мую между распределительной панелью
и распределительной пластиной.

4. Установите распределительную пластину

(23) сверху прокладки и распределитель­
ной панели.

5. Установите опору (21) распределитель­

ной пластины на распределительную
пластину, и наживите 2 болта (20). Затем
затяните болты с усилием 14 Н•м.

РАЗБОРКА ГИДРАВЛИЧЕСКОЙ

ПАНЕЛИ УПРАВЛЕНИЯ

Внимание: Детали каждого отверстия гид­
равлической панели управления фиксиру­
ются пружинными хомутами. Для демонтажа
пружинного хомута воспользуйтесь отверт­
кой. При этом постарайтесь не поцарапать
гидравлическую панель управления. Перед

демонтажем клапанов из каждого отверстия

проверьте, чтобы они свободно перемеща­

лись в отверстиях.

1. Снимите пружинный хомут (304) клапана

распределителя переключения 3-4, проб­
ку (321) распределителя с уплотнитель­
ным кольцом (320), клапан (319) распре­

делителя переключения 3-4 и пружину

(318) клапана распределителя.

2. Снимите пружинный хомут (304) клапана

ограничителя давления в гидравличес­
ком контуре ЭМК, пробку (317), пружину
клапана (316) и сам клапан (315) ограни­
чителя давления в гидравлическом кон­
туре ЭМК.

5А - 266 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

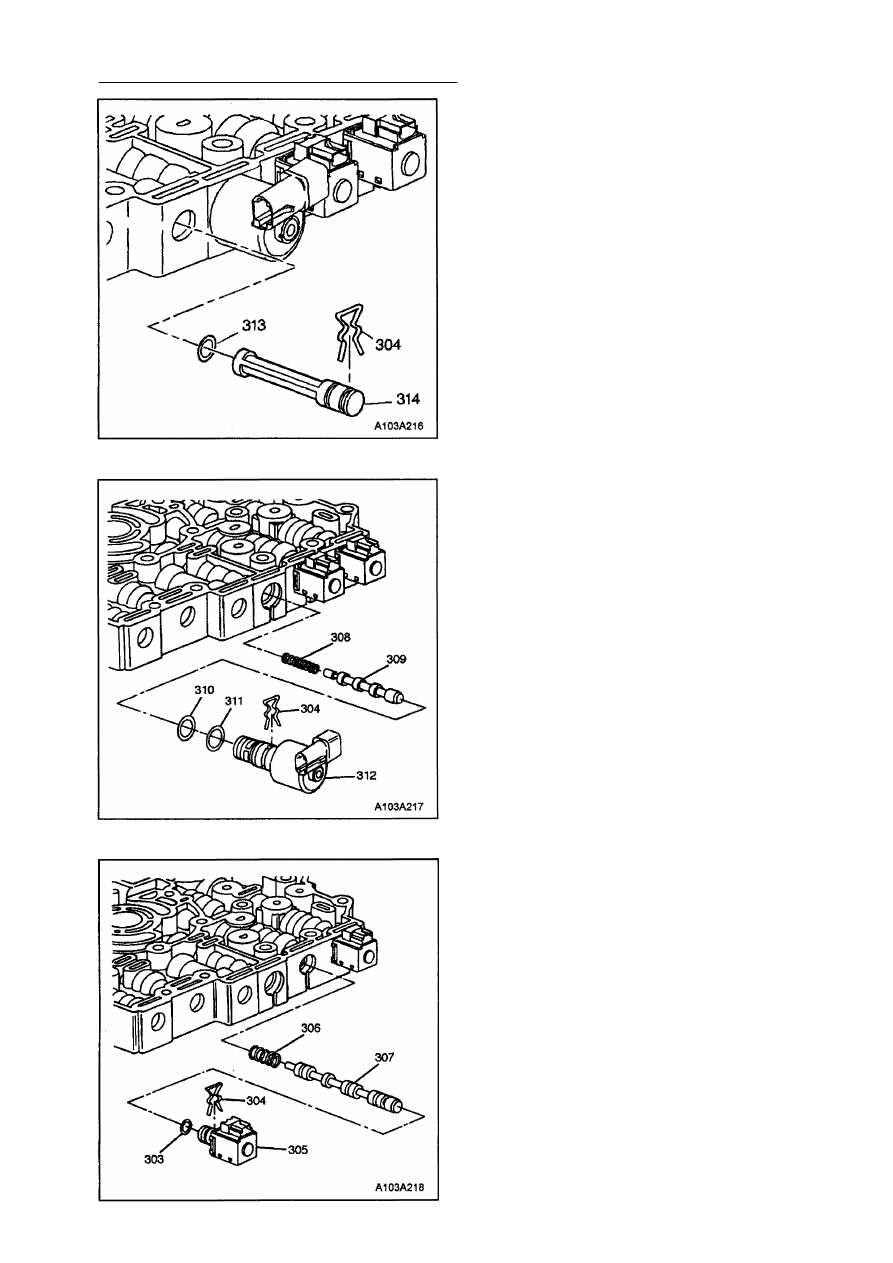

3. Снимите пружинный хомут (304) фильтра

и фильтр (314) гидравлического контура
ЭМК с уплотнительным кольцом (313).

4. Снимите пружинный хомут (304) ЭМК ре­

гулятора давления, ЭМК регулятора дав­

ления с двумя уплотнительными кольца­

ми (312, 311 и 310) и сетчатым фильтром,
клапан регулятора давления по нагрузке
(309) и пружину клапана (308).

5. Снимите пружинный хомут (304) ЭМК пе­

реключения передач 2-3, ЭМК переклю­

чения передач 2-3 (305) с уплотнитель­

ным кольцом (303), клапан (307) распре­

делителя переключения 2-3 и пружину

(306) клапана.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 267

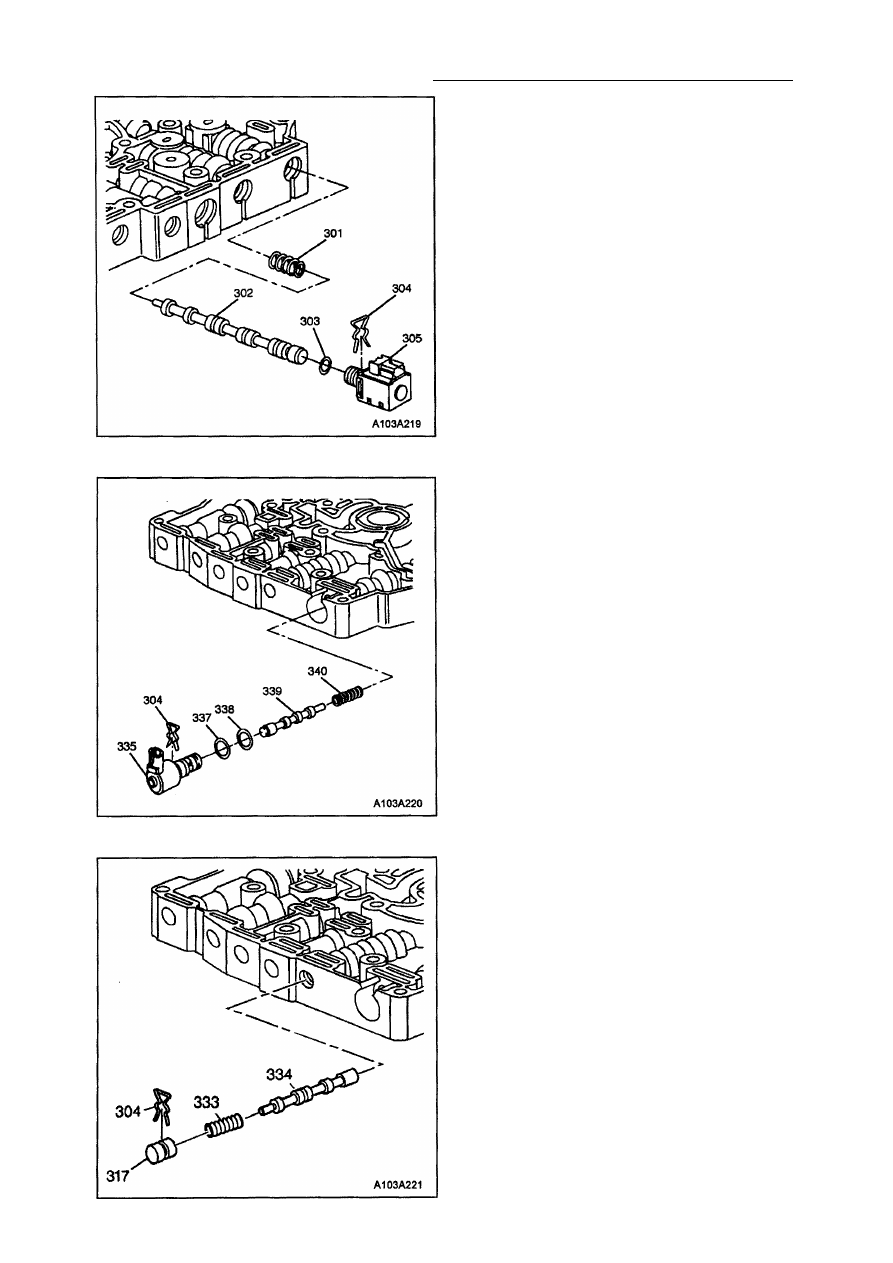

6. Снимите пружинный хомут (304) ЭМК пе­

реключения передач 1-2, ЭМК переклю­
чения передач 1-2 (305) с уплотнитель­
ным кольцом (303), клапан (302) распре­

делителя переключения 1-2 и пружину

(301) клапана.

7. Снимите пружинный хомут (304) ЭМК

ФБГ, ЭМК ФБГ (335) с двумя уплотни-
тельными кольцами (337 и 338) и сетча­
тым фильтром, клапан (339) распредели­
теля ЭМК ФБГ и пружину (340) клапана.

8. Снимите пружинный хомут (304) клапана

распределителя управления ФБГ, пробку
(317), пружину клапана (333) и сам кла­
пан (334) распределителя управления
ФБГ.
