5А - 256 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СБОРКА ОПОРЫ ВЕДОМОЙ

ЗВЕЗДОЧКИ

Необходимые инструменты:
Приспособление для сжатия пружин фрик­
циона 2-й и прямой передачи и передачи

заднего хода J 41232

1. Для облегчения монтажа смажьте уп­

лотнения трансмиссионной рабочей
жидкостью.

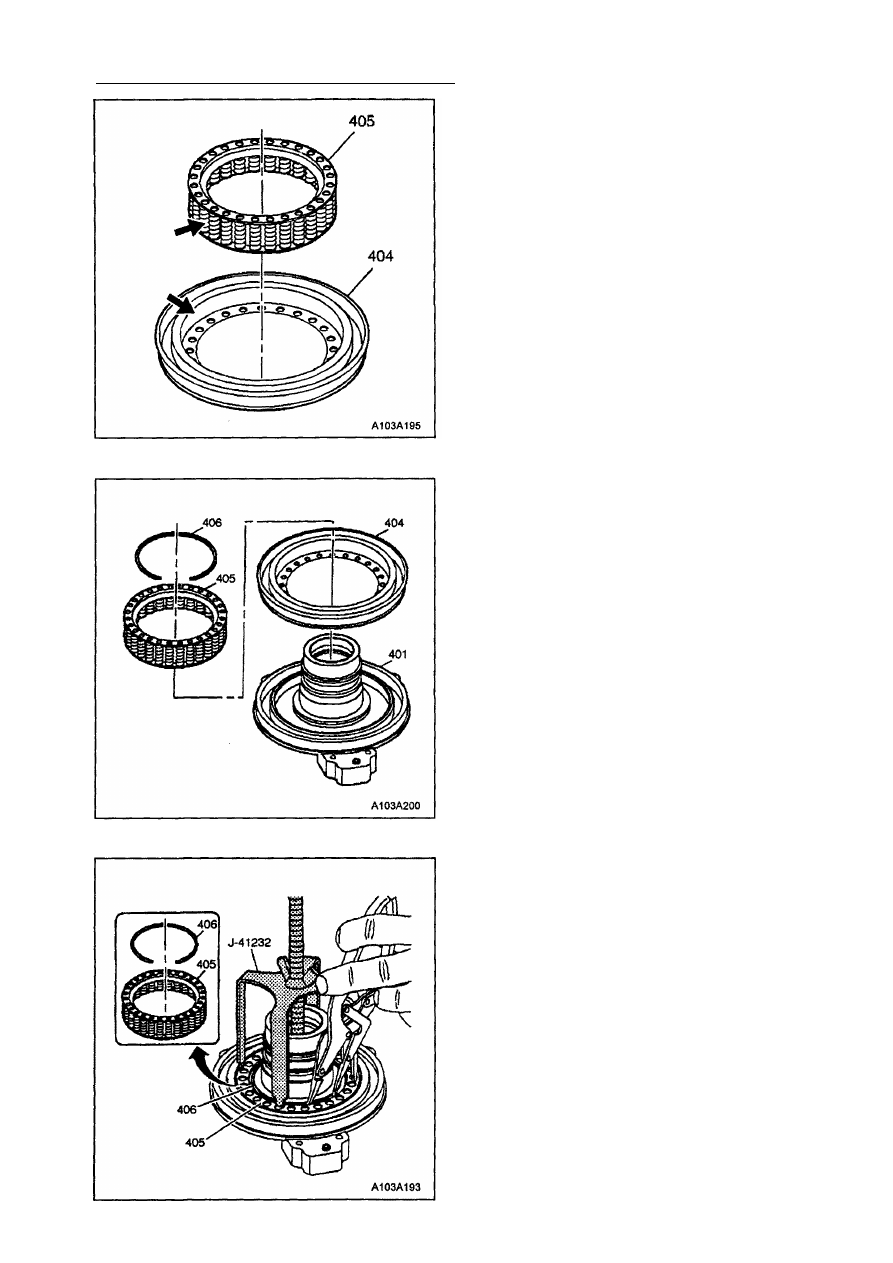

2. Вставьте поршень в сборе (404) с уп­

лотнениями сервоцилиндра фрикциона
2-й передачи в опору (401) ведомой
звездочки.

3. Установите блок пружин (405) в опору

(401) ведомой звездочки.

4. С помощью приспособления J 41232

сожмите блок пружин (405) фрикциона
2-й передачи.

5. Установите пружинное кольцо (406).
6. Уберите приспособление J 41232.

16. Осмотрите блок возвратных пружин на

возможность наличия поврежденных
или смещенных из нормального поло­

жения пружин.

17. Промойте и просушите все детали.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 257

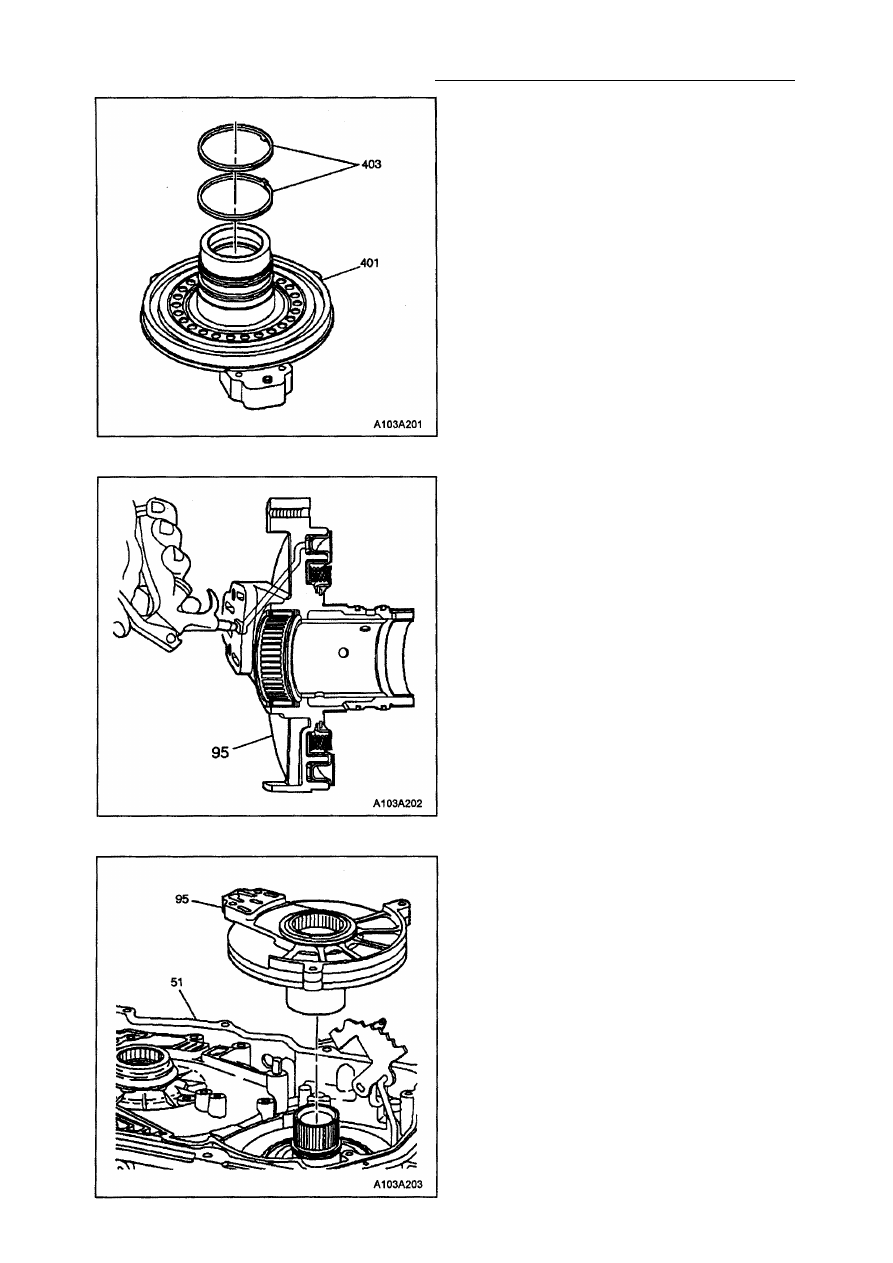

7. Установите два новых уплотнительных

кольца (403) на опору ведомой звездоч­
ки.

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

ФРИКЦИОНА ВТОРОЙ ПЕРЕДАЧИ С

ПОМОЩЬЮ СЖАТОГО ВОЗДУХА

Проверка сжатым воздухом позволяет про­
контролировать исправность уплотнений и
фрикциона второй передачи в сборе.

УСТАНОВКА ОПОРЫ ВЕДОМОЙ

ЗВЕЗДОЧКИ

Установите опору ведомой звездочки в сбо­
ре (95) с фрикционом 2-й передачи в картер

трансмиссии (51). При правильном монтаже,

опора ведомой звездочки располагается не­
много ниже притертой поверхности картера

трансмиссии (51).

5А - 258 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

УСТАНОВКА ЖГУТОВ

ЭЛЕКТРОПРОВОДКИ

1. Осмотрите жгут электропроводки на воз­

можность повреждения.

2. Проверьте штырьки проходного разъема

и уплотнительное кольцо на возможность
повреждения.

3. Вставьте проходной разъем жгута элект­

ропроводки в монтажное отверстие с
внутренней стороны картера коробки пе­
редач.

УСТАНОВКА ДАТЧИКА УГЛОВОЙ

СКОРОСТИ ВРАЩЕНИЯ ВХОДНОГО

ВАЛА

Внимание: Лапка корпуса датчика должна
входить в углубление прилива картера.
Внимание: Если ведущая звездочка имеет
35 зубцов, используйте датчик с корпусом

черного цвета. Если ведущая звездочка

имеет 32 или 33 зубца, используйте датчик с
корпусом естественного цвета.

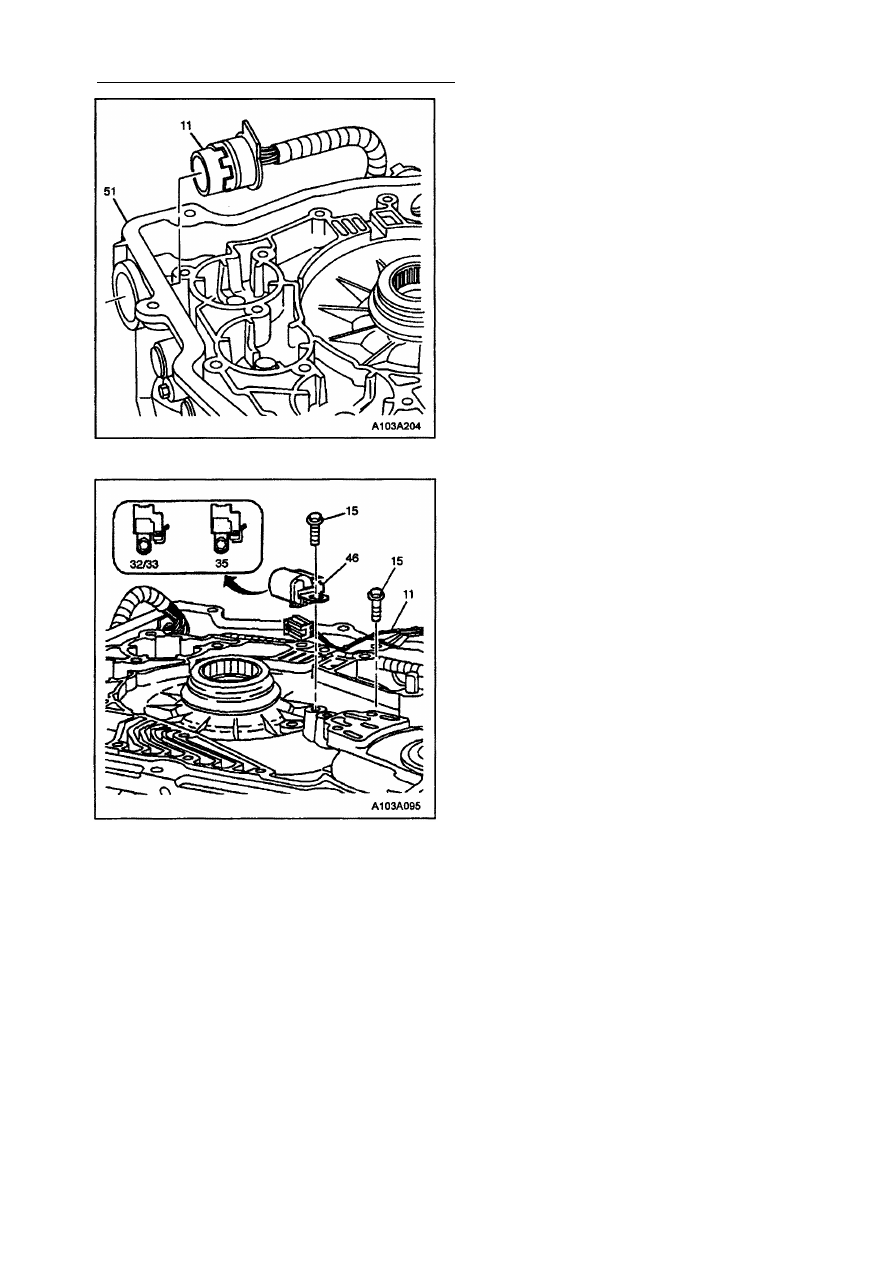

1. Установите датчик угловой скорости вра­

щения (46) входного вала в картер транс­
миссии (51).

2. Наживите болт (15) крепления датчика

угловой скорости вращения входного ва­
ла. Затяните его с усилием 12 Н•м.

3. Вложите жгут электропроводки датчика в

углубления картера.

4. Подсоедините электрический разъем

датчика к датчику угловой скорости вра­

щения входного вала.

5. Установите зажим жгута электропроводки

и вверните болт зажима. Затяните болт

зажима жгута электропроводки с усилием

12 Н•м.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 259

РАЗБОРКА ВЕДУЩЕЙ И ВЕДОМОЙ

ЗВЕЗДОЧЕК И ПРИВОДНОЙ ЦЕПИ

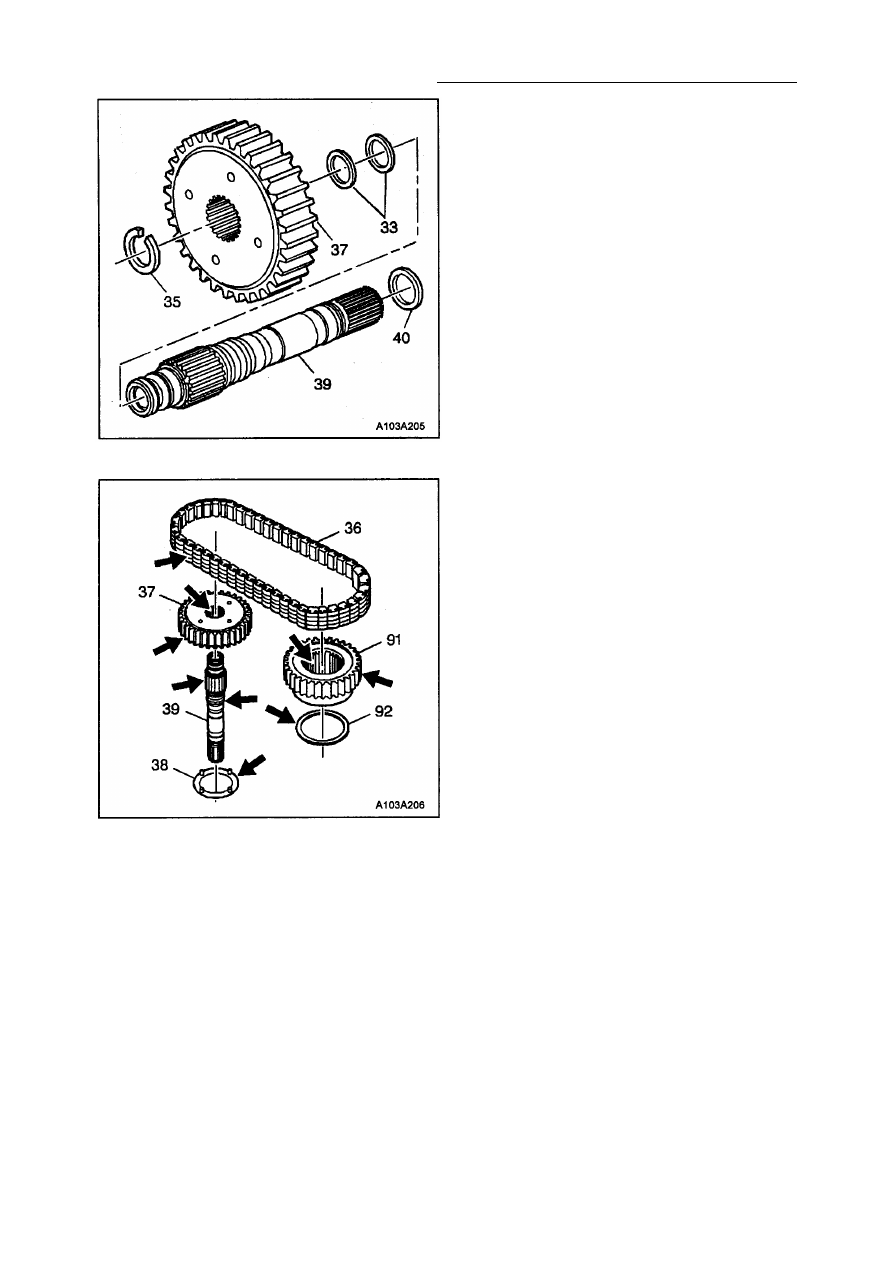

1. Снимите пружинное кольцо (35), находя­

щееся между турбинным валом и веду­
щей звездочкой.

2. Демонтируйте- ведущую звездочку (37) с

турбинного вала (39).

3. Снимите 3 тефлоновых уплотнения (33 и

40) с турбинного вала (39).

4. Выбросьте эти тефлоновые уплотнения

(33 и 40).

5. Проверьте ведущую звездочку, ведомую

звездочку, приводную цепь и турбинный

вал на возможность повреждений или на­

личие следов чрезмерного износа.

6. Осмотрите монтажные канавки для уп­

лотнительных колец на возможность пов­

реждения.

7. Осмотрите упорные шайбы на возмож­

ность повреждений или наличие следов

чрезмерного износа.

8. Промойте и просушите все детали.
