Дэу Ланос. Руководство по ремонту - часть 284





5А - 248 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Внимание: При демонтаже роликовой муф­

ты свободного хода 2-й передачи, постарай­
тесь не поцарапать отвертками внутреннее

кольцо муфты.

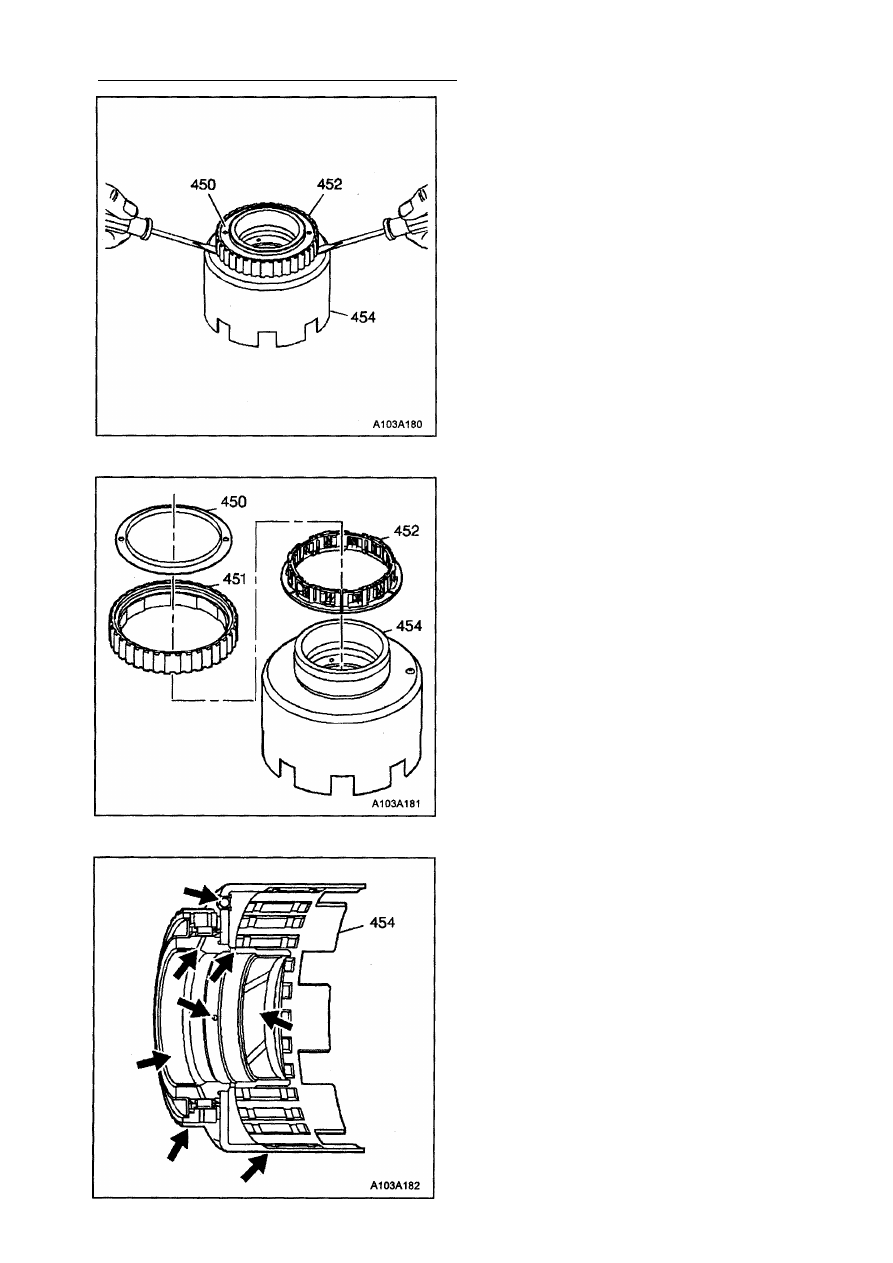

10. Снимите сепаратор (452) муфты сво­

бодного хода в сборе с роликами и
упорное кольцо (450) муфты, поддев их
с помощью двух отверток. Упорное

кольцо напрессовывается на барабан
(454) фрикциона заднего хода и не под­

лежит повторному использованию после
демонтажа.

11. Выньте из наружного профилированно­

го кольца (451) муфты свободного хода
2-й передачи, сепаратор (452) в сборе с
роликами.

12. Проверьте барабан фрикциона заднего

хода на наличие следов сильного изно­
са рабочей поверхности ленточного тор­
моза и повреждений шлицов.

13. Проверьте шариковые клапаны на воз­

можность наличия дефектов или засо­
рения.

14. Проверьте каналы для прохода рабочей

жидкости на возможность наличия засо­
рения.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 249

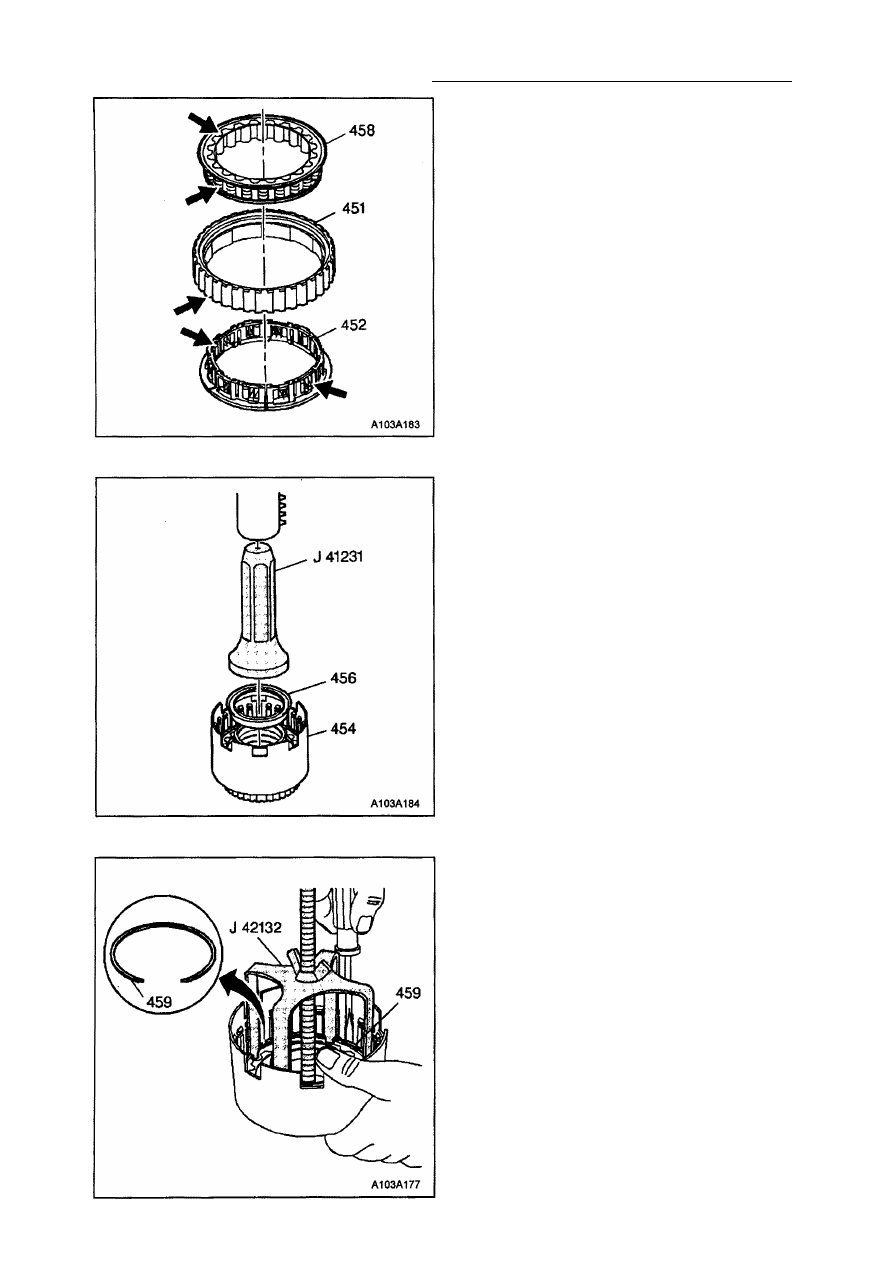

15. Осмотрите роликовую муфту свободно­

го хода (451 и 452) на наличие следов
чрезмерного износа.

16. Осмотрите блок возвратных пружин на

возможность наличия поврежденных
или смещенных из нормального поло­

жения пружин.

17. Проверьте все остальные узлы на на­

личие следов чрезмерного износа или
повреждений.

18. Промойте и просушите все детали.

СБОРКА ФРИКЦИОНА ПЕРЕДАЧИ

ЗАДНЕГО ХОДА И РОЛИКОВОЙ

МУФТЫ СВОБОДНОГО ХОДА

ВТОРОЙ ПЕРЕДАЧИ

Необходимые инструменты:
Приспособление для сжатия пружин фрик­
ционов 2-й и прямой передачи и передачи
заднего хода J 41232
Оправка для монтажа внутреннего уплотне­
ния фрикциона передачи заднего хода
J 41233

1. Если внутреннее уплотнение (456)

фрикциона передачи заднего хода пов­

реждено или было демонтировано, ус­

тановите новое уплотнение (456). Вос­

пользуйтесь оправкой для монтажа
внутреннего уплотнения J 41233.

2. Установите поршень в сборе (457) с уп­

лотнением фрикциона заднего хода.
Для облегчения монтажа смажьте уп­
лотнение трансмиссионной жидкостью.

3. Установите блок возвратных пружин

(458) фрикциона заднего хода с фикса­

тором, стороной с меньшим внешним
диаметром, обращенной вниз.

4. С помощью приспособления для сжатия

пружин J 41232 сожмите возвратную
пружину фрикциона.

5. Установите пружинное фиксирующее

кольцо (459).

6. Уберите приспособление J 41232.

5А - 250 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

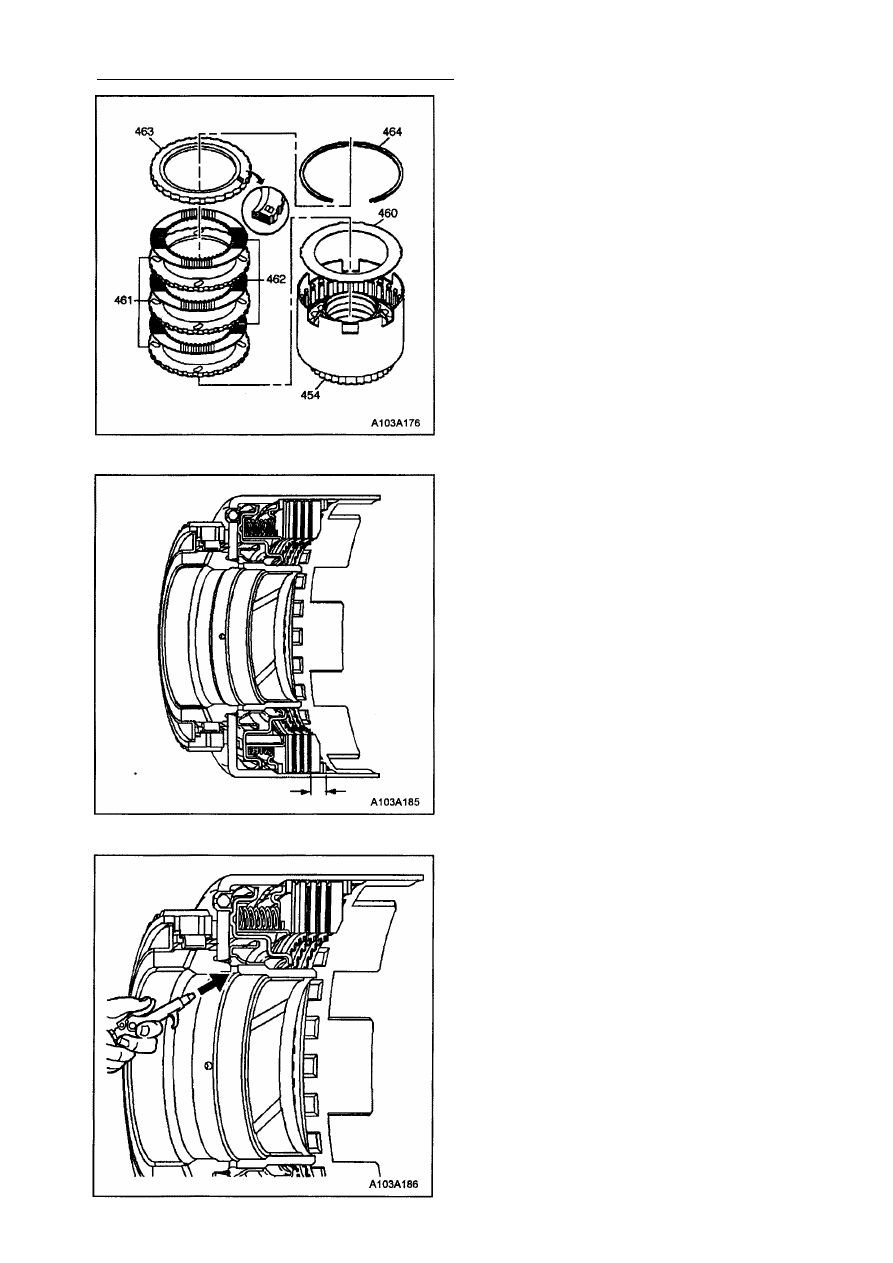

7. Установите волнистый диск (460).
8. Установите 3 стальных диска (461) и 3

новых диска с накладками из волокнис­

того материала (462) поочередно, начи­

ная со стального диска (461).

9. Измерьте расстояние от верхнего края

канавки для пружинного кольца, до
верхнего края диска фрикциона (Раз­
мер А).

10. Для подбора подходящего упорного дис­

ка, воспользуйтесь размером А. Марки­
ровка упорного диска наносится со сто­
роны фаски. См. таблицу "Общая спе­
цификация по коробке передач".

11. Установите упорный диск (463) фаской

вверх.

12. Установите пружинное кольцо (464) в

барабан для фиксации дисков фрикцио­
на передач заднего хода.

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

ФРИКЦИОНА ПЕРЕДАЧИ ЗАДНЕГО

ХОДА С ПОМОЩЬЮ СЖАТОГО

ВОЗДУХА

Необходимые инструменты:
Приспособление для монтажа упорного
кольца муфты свободного хода 2-й переда­

чи J41235

1. Проверьте с помощью сжатого воздуха

исправность уплотнений поршня и рабо­

ту фрикциона передачи заднего хода.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 251

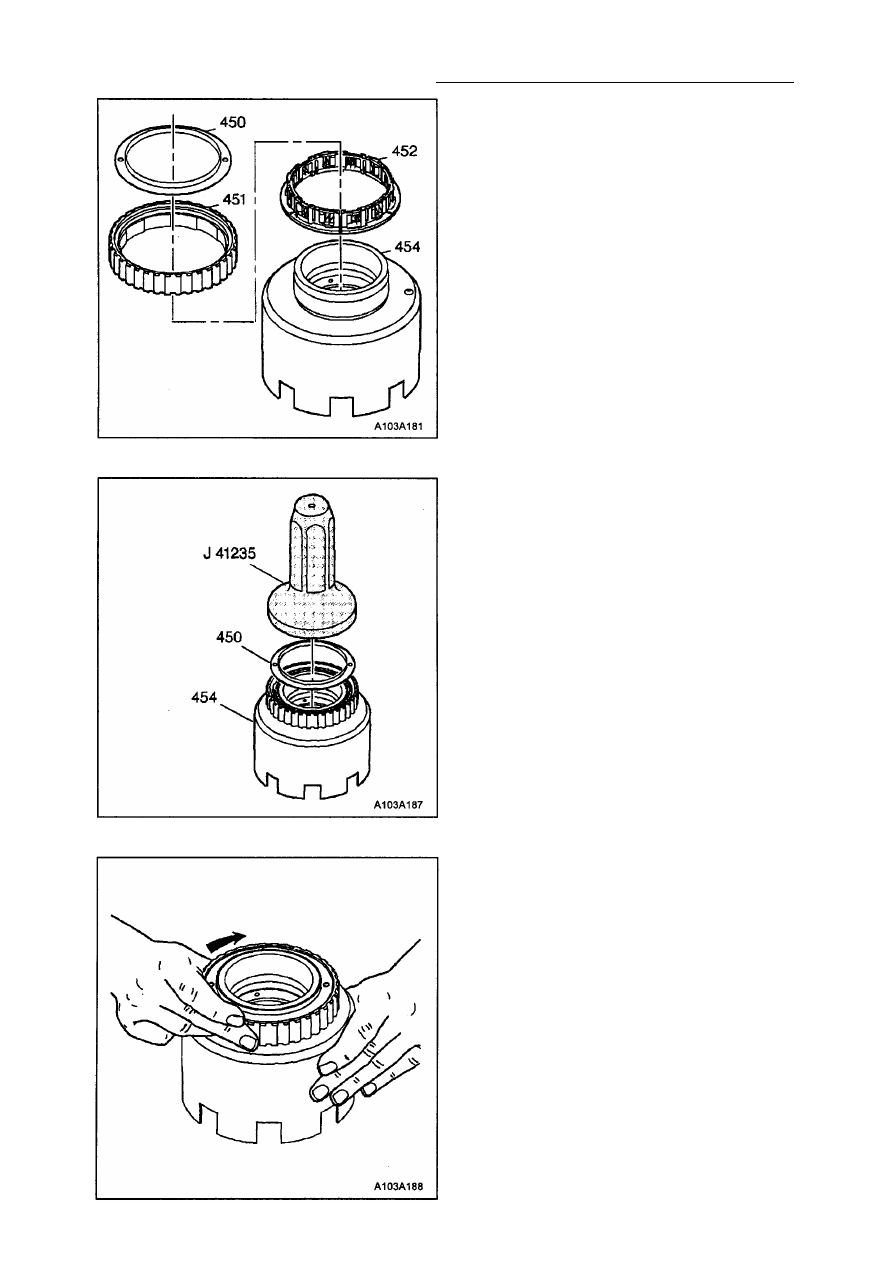

2. Вставьте сепаратор (452) в сборе с ро­

ликами в наружное профилированное

кольцо (451) роликовой муфты свобод­
ного хода.

Внимание: При монтаже роликовой муфты
свободного хода 2-й передачи на барабан
фрикциона передач заднего хода, плоская
сторона наружного профилированного коль­
ца (451) должна быть обращена к барабану
(454).
3. Для правильной посадки роликов слегка

поворачивайте роликовую муфту свобод­
ного хода и установите ее на барабан
(454) фрикциона заднего хода.

Внимание: Приспособление J 41235 обес­
печивает установку роликовой муфты сво­

бодного хода на определенную глубину. При
установке муфты слишком глубоко на внут­
реннем кольце, нормальная работы муфты
свободного хода может нарушиться.
4. Поставьте новое упорное кольцо (450) на

роликовую муфту свободного хода 2-й
передачи. С помощью приспособления

J 41235 напрессуйте это упорное кольцо

вместе с муфтой на барабан фрикциона

заднего хода и внутреннее кольцо роли­

ковой муфты.

5. Проверьте работу роликовой муфты сво­

бодного хода. Для этого повращайте на­
ружное профилированное кольцо муфты.
Оно должно вращаться относительно ба­
рабана только в направлении по часовой
стрелке.
