5А - 268 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

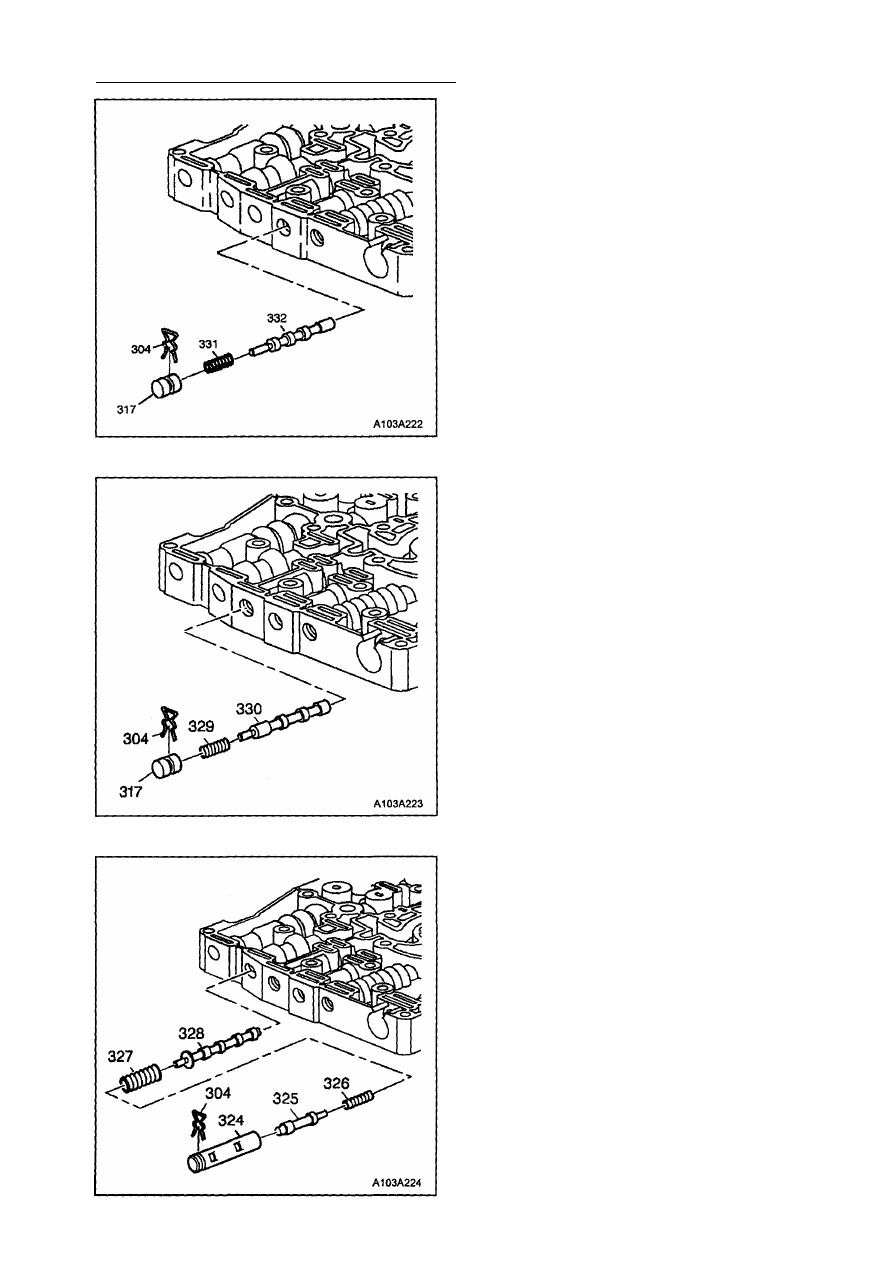

9. Снимите пружинный хомут (304) клапа­

на распределителя-ограничителя давле­
ния ФБГ, пробку (317), пружину клапана
(331) и сам клапан (332) распределите­

ля-ограничителя давления ФБГ.

10. Снимите пружинный хомут (304) клапа­

на распределителя демпфера переклю­
чения 2-3, пробку (317), пружину клапа­
на (329) и сам клапан (330) распредели­

теля демпфера переключения 2-3.

11. Снимите пружинный хомут (304) клапа­

на регулятора давления в главной ма­
гистрали, втулку (324) бустерного кла­
пана, бустерный клапан (325) регулято­
ра давления, пружину (326) бустерного
клапана, пружину (327) клапана регуля­
тора давления в главной магистрали и
сам клапан (328) регулятора давления в
главной магистрали.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 269

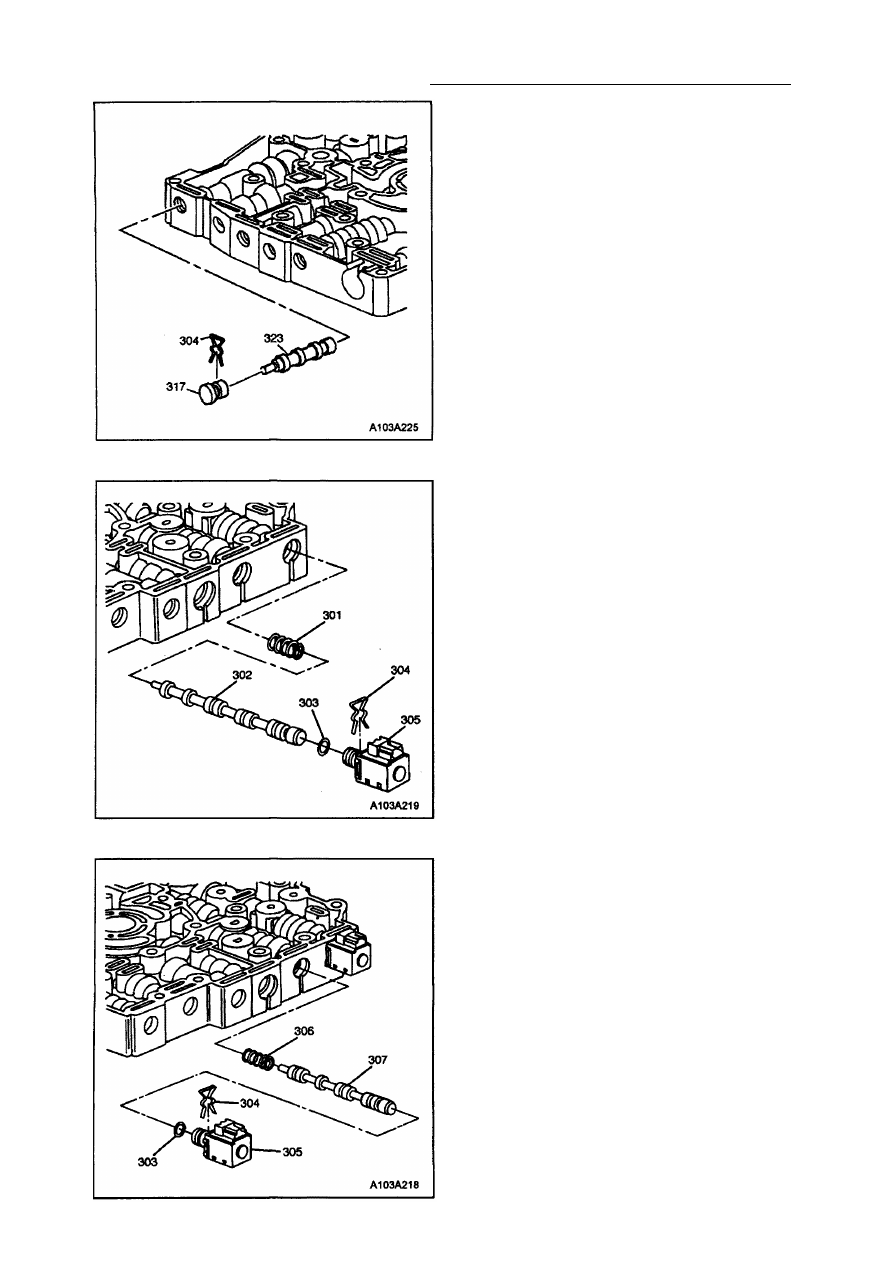

12. Снимите пружинный хомут (304) клапа­

на распределителя демпферов пере­
ключения 1-2/3-4, пробку (317) и сам
клапан (323) распределителя демпфе­
ров переключения 1-2/3-4.

13. Проверьте каналы гидравлической па­

нели управления на наличие отложений
продуктов износа деталей трансмиссии.

14. Осмотрите привалочные поверхности

на наличие зарубок или царапин. Отпо­
лированное состояние этих поверхнос­
тей является нормальным.

15. Осмотрите клапаны на возможность

наличия зарубок или царапин, которые
могут вызвать заедание клапанов или

утечки рабочей жидкости.

16. Осмотрите пружины распределителей,

втулки, уплотнительные кольца, сетча­

тые фильтры и ЭМК на возможность

повреждений.

17. Промойте и просушите гидравлическую

панель управления и ее компоненты.

СБОРКА ГИДРАВЛИЧЕСКОЙ

ПАНЕЛИ УПРАВЛЕНИЯ

1. Установите пружину (301) клапана расп­

ределителя переключения 1-2, клапан
(302) распределителя переключения 1-2,
ЭМК (305) переключения передач 1-2 с
уплотнительным кольцом (303) и пружин­
ный хомут ЭМК (304).

2. Установите пружину (306) клапана расп­

ределителя переключения 2-3, клапан
(307) распределителя переключения 2-3,
ЭМК (305) переключения передач 2-3 с

уплотнительным кольцом (303) и пружин­

ный хомут ЭМК (304).

5А - 270 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

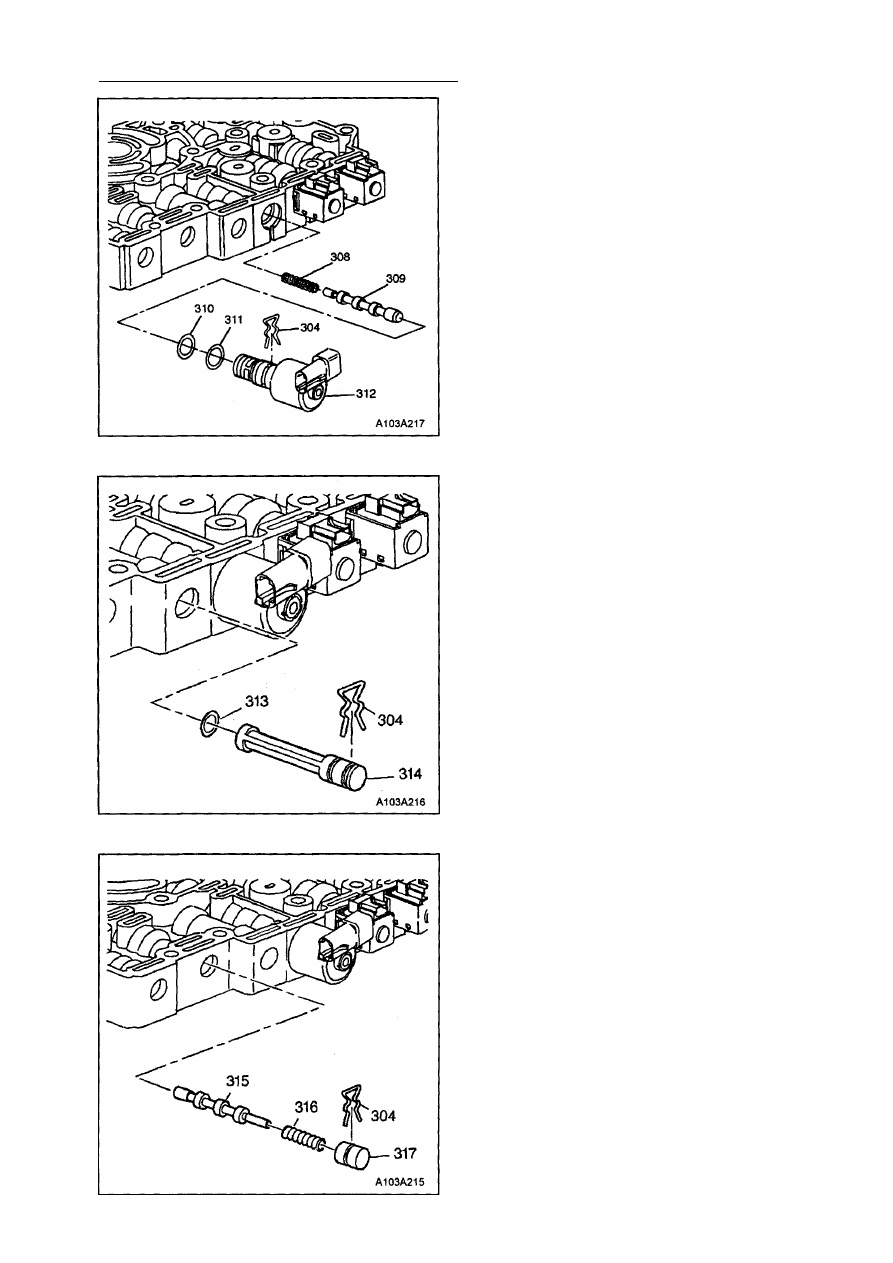

3. Установите пружину (308) клапана регу­

лятора давления по нагрузке, клапан

(309) регулятора давления по нагрузке,
ЭМК регулятора давления с двумя уп-

лотнительными кольцами (310, 311 и 312)

и сетчатым фильтром и пружинный хо­
мут ЭМК (304).

4. Установите фильтр (314) гидравлическо­

го контура ЭМК с уплотнительным коль­
цом (313) и пружинный хомут фильтра
(304).

5. Установите клапан (315) ограничителя

давления в гидравлическом контуре

ЭМК, пружину (316) клапана, пробку
(317) и пружинный хомут клапана (304).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 271

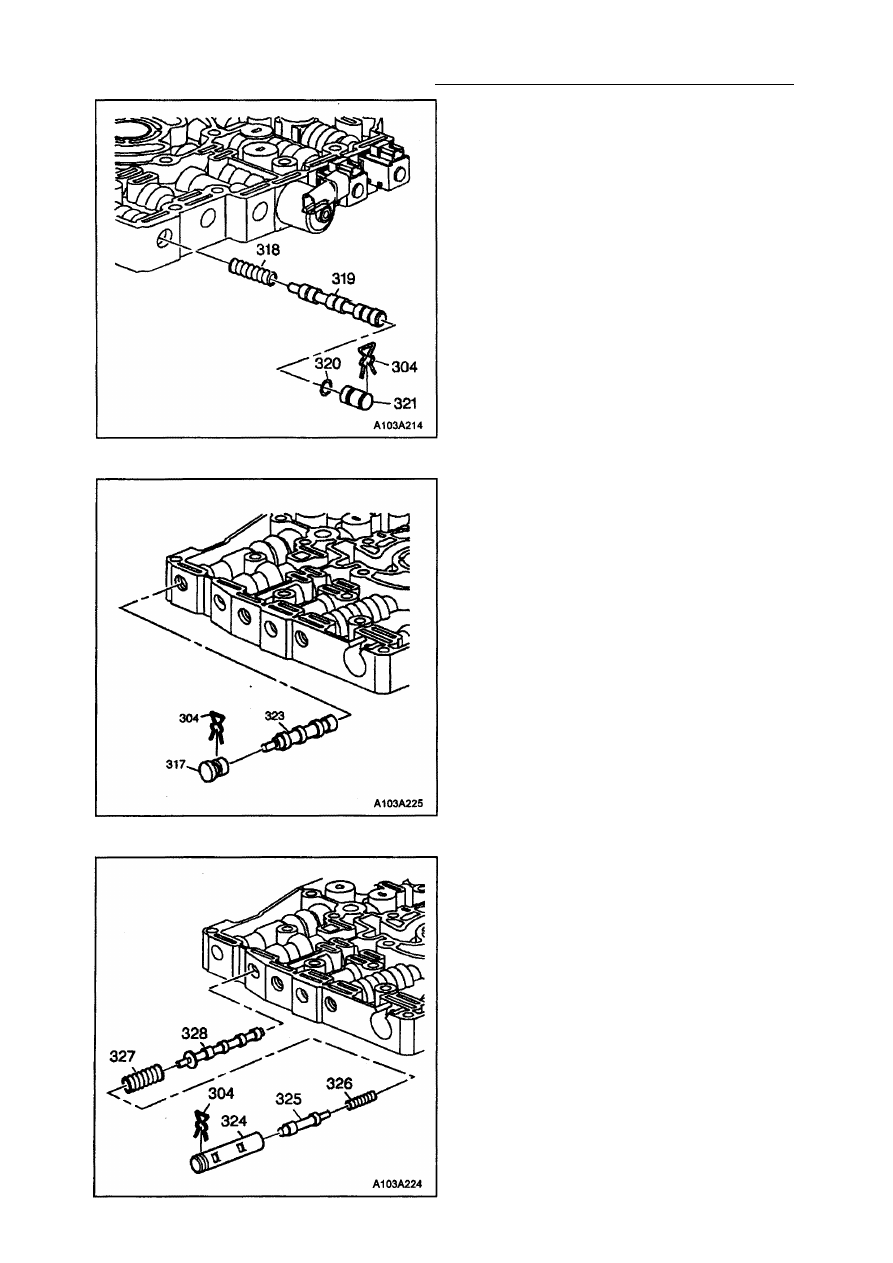

6. Установите пружину (318) клапана расп­

ределителя переключения 3-4, клапан
(319) распределителя переключения 3-4,
пробку (321) распределителя с уплотни­

тельным кольцом (320) и пружинный хо­

мут клапана (304).

7. Установите клапан (323) распределителя

демпферов переключения 1-2/3-4, пробку

(317) и пружинный хомут клапана (304).

8. Установите клапан (328) регулятора дав­

ления в главной магистрали, пружину

(327) клапана регулятора давления в
главной магистрали, пружину (326) бус­

терного клапана, бустерный клапан (325)

регулятора давления, втулку (324) бус­

терного клапана и пружинный хомут кла­

пана регулятора давления в главной ма­
гистрали (304).
