Дэу Ланос. Руководство по ремонту - часть 278





5А - 224 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

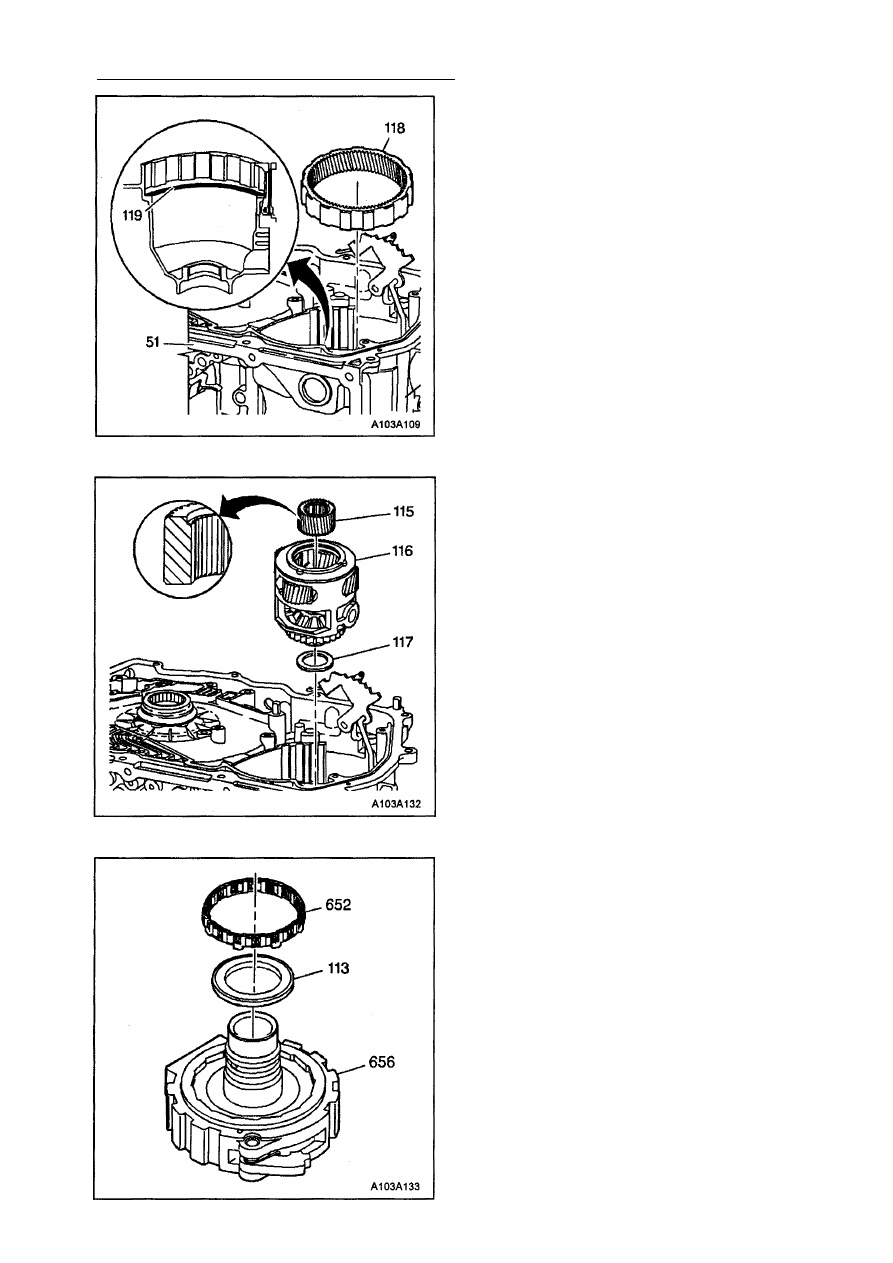

УСТАНОВКА ПРОМЕЖУТОЧНОГО
КОЛЬЦА И ЭПИЦИКЛА ГЛАВНОЙ

ПЕРЕДАЧИ

1. Если промежуточное кольцо (119) было

демонтировано, то установите его в ма­
ленькую канавку на картере трансмиссии

(51).

2. Установите эпициклическую шестерню

(118) главной передачи в картер транс­
миссии.

УСТАНОВКА ГЛАВНОЙ ПЕРЕДАЧИ С

ДИФФЕРЕНЦИАЛОМ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™
J 36850

1. Установите упорный подшипник (117) на

корпус главной передачи. Зафиксируйте
упорный подшипник (117) с помощью сос­
тава TRANSJEL™ J 36850 или эквива­
лентного заменителя.

2. Установите главную передачу в сборе

(116) в картер трансмиссии (51).

Внимание: Солнечная шестерня должна
устанавливаться пазами вверх (плоским

торцом вниз).

3. Установите солнечную шестерню (115) в

главную передачу (116).

РАЗБОРКА ОПОРЫ ФРИКЦИОНА

ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА И

МУФТЫ СВОБОДНОГО ХОДА

ПЕРВОЙ ПЕРЕДАЧИ

1. Снимите муфту свободного хода 1-й пе­

редачи (652) с опоры фрикциона передач
переднего хода (656). Для этого поверни­

те муфту свободного хода 1-й передачи

(652) по часовой стрелки и мягко потя­
ните ее вверх.

2. Снимите упорный подшипник (113) с опо­

ры фрикциона передач переднего хода
(656).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 225

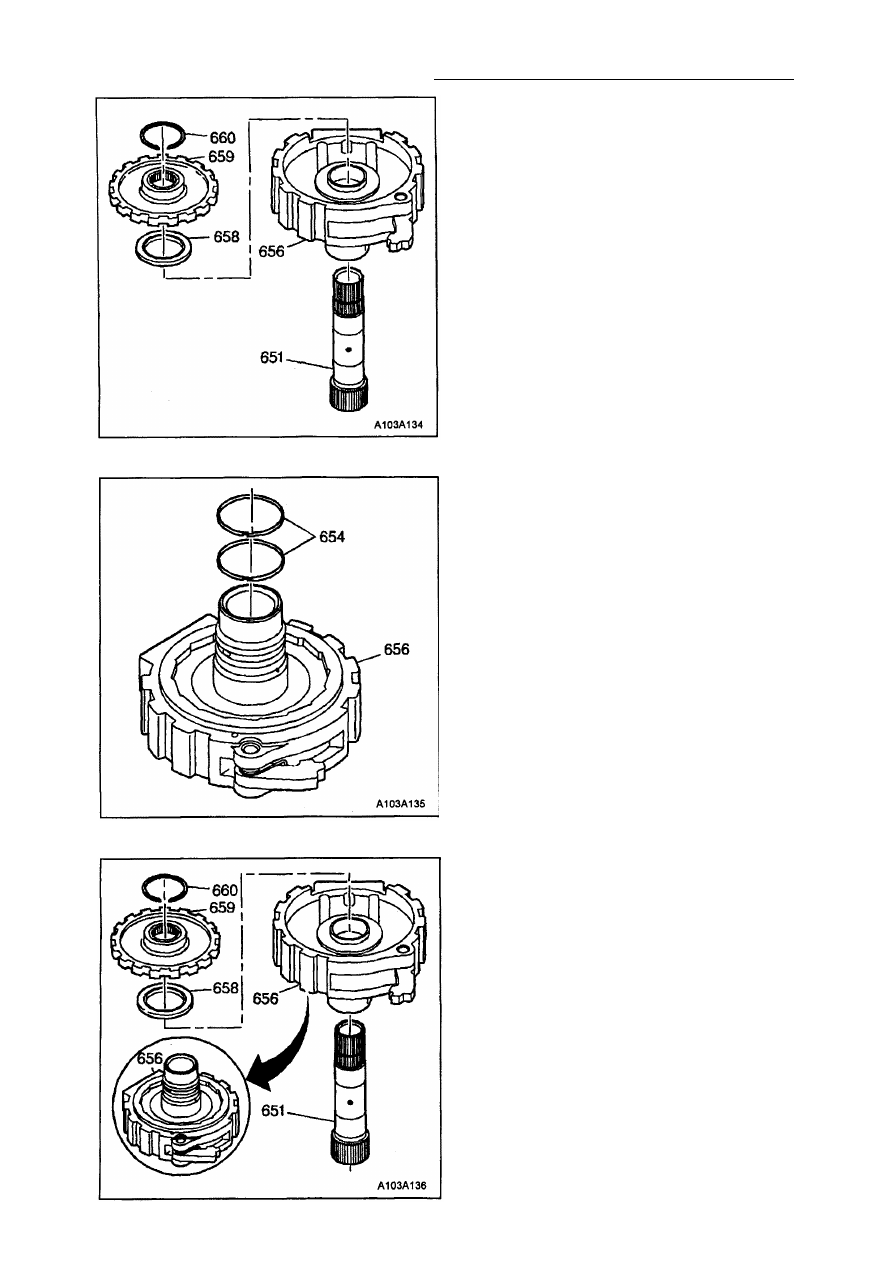

3. Удалите пружинное кольцо (660) вала

солнечной шестерни главной передачи.

4. Снимите шестерню (659) механизма

блокировки выходного вала.

5. Снимите упорный подшипник (658), рас­

положенный между опорой фрикциона
передач переднего хода и шестерней
механизма блокировки выходного вала.

6. Снимите опору фрикциона передач пе­

реднего хода (656) с вала (651) солнеч­
ной шестерни главной передачи.

Внимание: Ось стопорной собачки механиз­
ма блокировки выходного вала запрессова­
на в отверстия опоры фрикциона передач
переднего хода и не подлежит демонтажу и
ремонту. Не демонтируйте эту ось.

7. Снимите с опоры фрикциона передач

переднего хода (656) и выбросьте два

уплотнительных кольца (654).

8. Произведите проверку пружинного коль­

ца (660) на предмет наличия остаточной

деформации.

9. Осмотрите посадочные канавки для уп­

лотнений на опоре фрикциона (656) на

возможность повреждения.

10. Проверьте, имеются ли следы чрезмер­

ного износа подшипника и втулки.

11. Осмотрите шлицы и зубья шестерни ме­

ханизма блокировки выходного вала на
наличие трещин или следов сильного
износа.

12. Произведите проверку проходных сече­

ний каналов для рабочей жидкости.

13. Проверьте все остальные узлы на нали­

чие следов чрезмерного износа или пов­

реждений.

14. Промойте и просушите все детали.

5А - 226 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

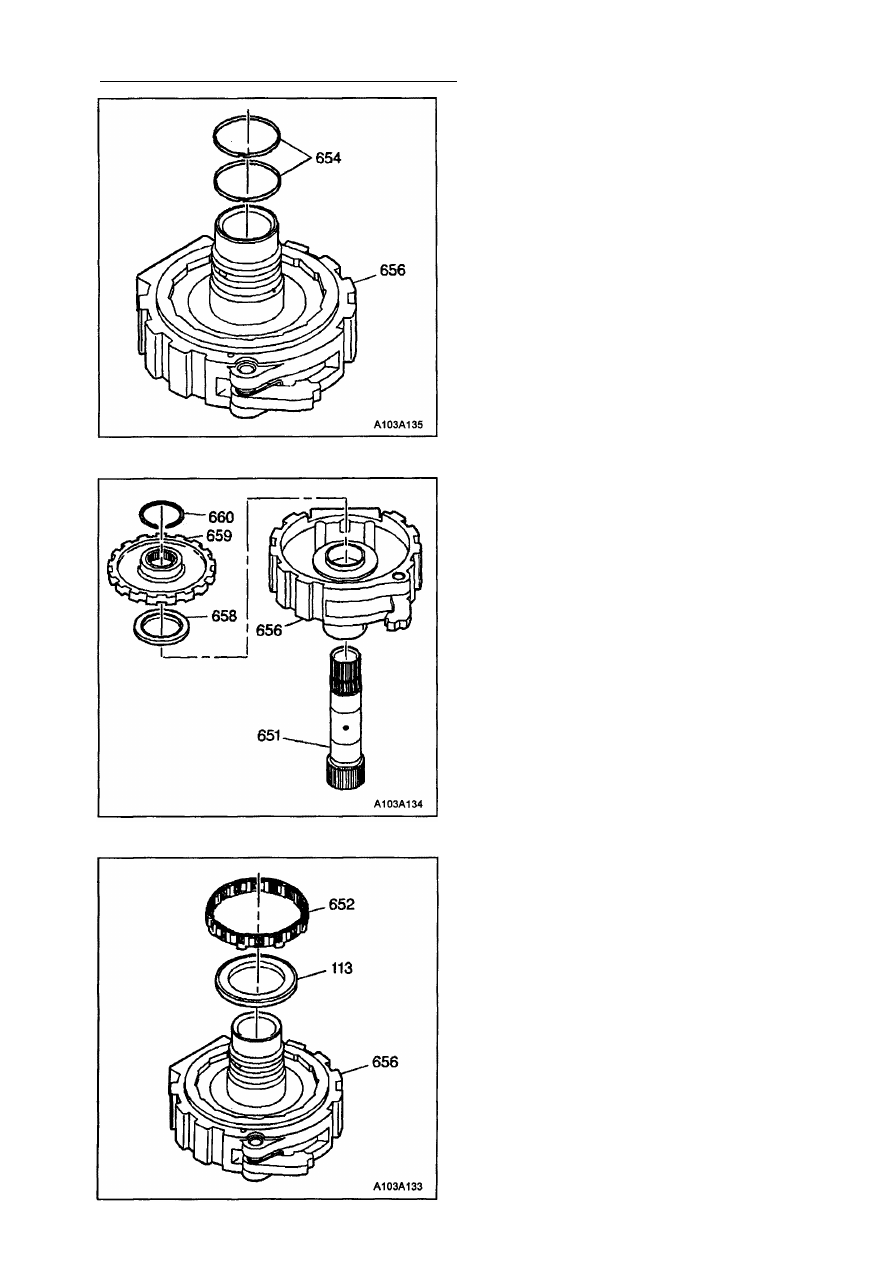

СБОРКА ОПОРЫ ФРИКЦИОНА

ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА И

МУФТЫ СВОБОДНОГО ХОДА

ПЕРВОЙ ПЕРЕДАЧИ

1. Установите два новых уплотнительных

кольца (654) на опору фрикциона пере­

дач переднего хода (656).

2. Установите опору фрикциона передач пе­

реднего хода (656) на вал (651) солнеч­
ной шестерни главной передачи.

3. Установите упорный подшипник (658) на

опору фрикциона передач переднего хо­

да (656).

4. Установите шестерню (659) механизма

блокировки выходного вала на вал (651)
солнечной шестерни главной передачи
внутренним приливом вверх. Стопорная
собачка должна полностью войти в за­
цепление с зубьями шестерни.

Внимание: Между шестерней (659) меха­
низма блокировки выходного вала и пру­

жинным кольцом (660) имеется осевой за­
зор около 3 мм.

5. Для фиксации шестерни (659) механизма

блокировки выходного вала, установите
пружинное кольцо (660) на вал (651) сол­
нечной шестерни главной передачи.

6. Установите муфту свободного хода 1-й

передачи (652) на опору фрикциона пе­
редач переднего хода (656). Муфта долж­
на быть ориентирована так, чтобы лапки
сепаратора большего размера были об­
ращены вниз к опоре (656). Поворачивай­

те сепаратор против часовой стрелки,

чтобы зафиксировать лапки в пазах опо­
ры фрикциона передач переднего хода
(656).

7. Установите упорный подшипник (113) на

опору фрикциона передач переднего хо­
да (656).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 227

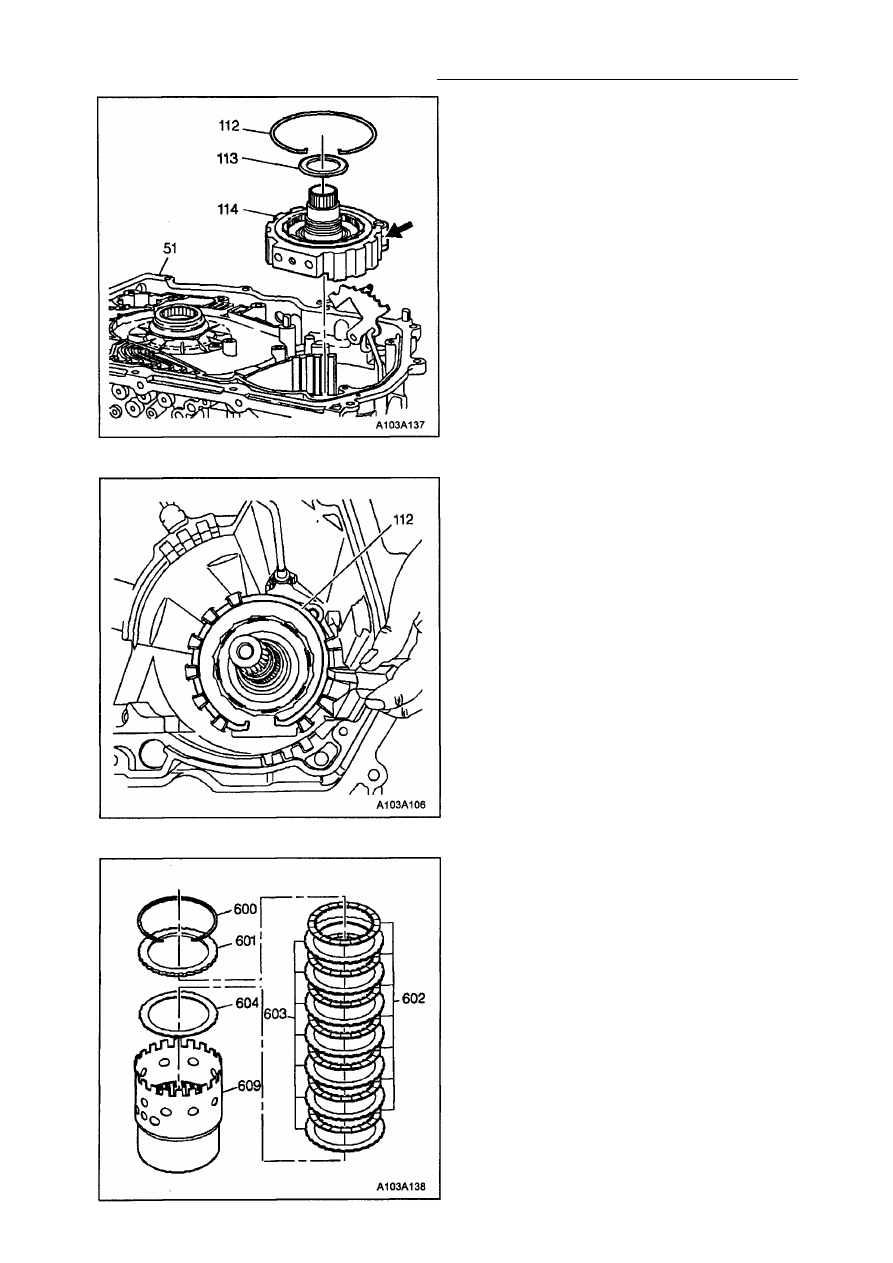

УСТАНОВКА ОПОРЫ ФРИКЦИОНА

ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА И

МУФТЫ СВОБОДНОГО ХОДА

ПЕРВОЙ ПЕРЕДАЧИ

1. Вставьте опору фрикциона передач пе­

реднего хода в сборе с муфтой свобод­
ного хода 1-й передачи (114) в картер

трансмиссии (51). Сожмите пружину сто­

порной собачки и произведите центровку
стопорной собачки с шестерней механиз­
ма блокировки выходного вала.

Внимание: При установке пружинного коль­
ца (112) опоры фрикциона передач перед­
него хода разрез этого кольца должен быть
обращен к нижней плоскости картера.
2. Установите пружинное кольцо (112) в

картер трансмиссии фаской вверх. Для
монтажа кольца воспользуйтесь отверт­
кой.

РАЗБОРКА ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

Необходимые инструменты:
Приспособление для сжатия возвратных
пружин фрикциона J 23327
Приспособление для демонтажа внутрен­
него уплотнения фрикционов J25031-A

Диск приспособления для демонтажа внут­

реннего уплотнения J 41097-2

1. Снимите пружинное кольцо (600) с корпу­

са фрикциона передач переднего хода
(609).

2. Вытащите упорный диск (601).
3. Вытащите 7 дисков (602) с волокнистыми

накладками.

4. Вытащите 7 стальных дисков (603).

5. Извлеките волнистый диск (604).
