5А - 216 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

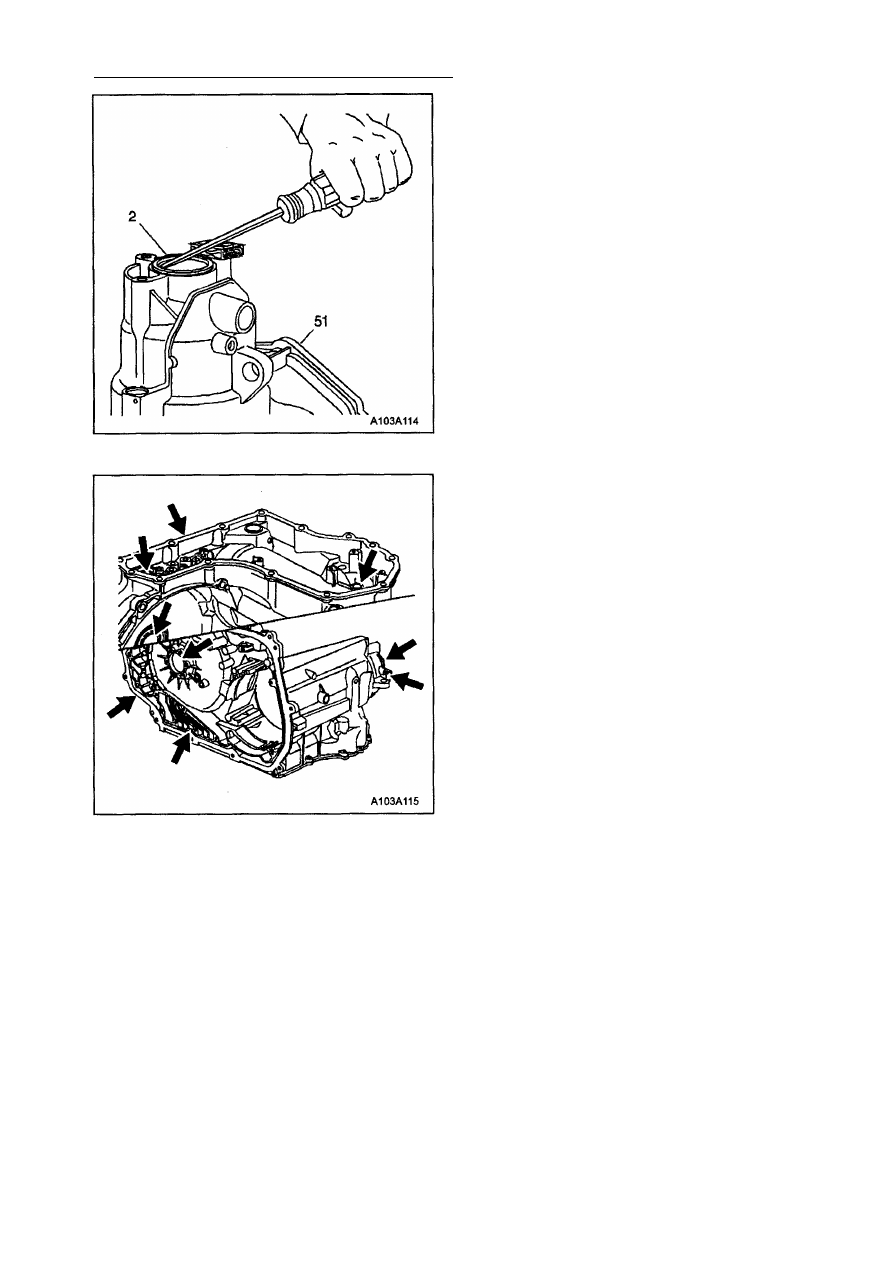

ДЕМОНТАЖ УПЛОТНЕНИЯ ПРАВОЙ

ПОЛУОСИ

Внимание: Будьте внимательны, чтобы не
повредить отверткой посадочное гнездо
картера.
С помощью отвертки удалите уплотнение
(2) правой полуоси из картера трансмиссии
(51). При необходимости, сначала расковы­
ряйте отверткой уплотнение, чтобы его рас­
шатать.

ОСМОТР КАРТЕРА

Предостережение: Для удержания шариков
клапанов, а также для смазки узлов транс­
миссии при выполнении монтажа, пользуй­
тесь смазкой TRANSJEL™ J 36850 или ее
эквивалентом. Применение других, отлич­
ных от рекомендуемых, смазок изменит ха­
рактеристики рабочей жидкости трансмис­
сии, и приведет к нарушению нормального
режима переключения передач и засорению
фильтров.

Внимание: После промывки картера транс­
миссии, просушите его на воздухе. Не ис­
пользуйте для протирки полости картера или

других деталей трансмиссии ветошь или бу­

мажные салфетки. Оставшиеся на деталях
частицы ткани или бумаги могут вызвать
повреждение узлов трансмиссии.

1. Тщательно промойте растворителем по­

лость картера и все резьбовые отверс­
тия.

2. Осмотрите наружную поверхность карте­

ра и его внутренние отверстия на пред­
мет наличия трещин, острых кромок, по­
ристости и чрезмерного износа втулок.

3. Осмотрите внутреннюю полость картера

на наличие повреждений монтажных ка­
навок пружинных колец, приливов и креп­

лений ленточных тормозов.

4. Осмотрите все поверхности прокладок на

наличие повреждений поверхности, а

также, чтобы убедиться в ровности по­

верхности.

5. Осмотрите соответствующую прокладку

на наличие правильного отпечатка, что­
бы убедиться в ровности поверхности.

6. Осмотрите отверстия для болтов и кре­

пежные детали на возможность наличия
повреждений резьбы. При необходимос­

ти, отремонтируйте или замените любые

поврежденные болтовые отверстия или

любую крепежную деталь.

7. Продуйте сжатым воздухом все каналы

для рабочей жидкости. Для получения

информации о каналах, обратитесь к
гидравлической схеме коробки передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 217

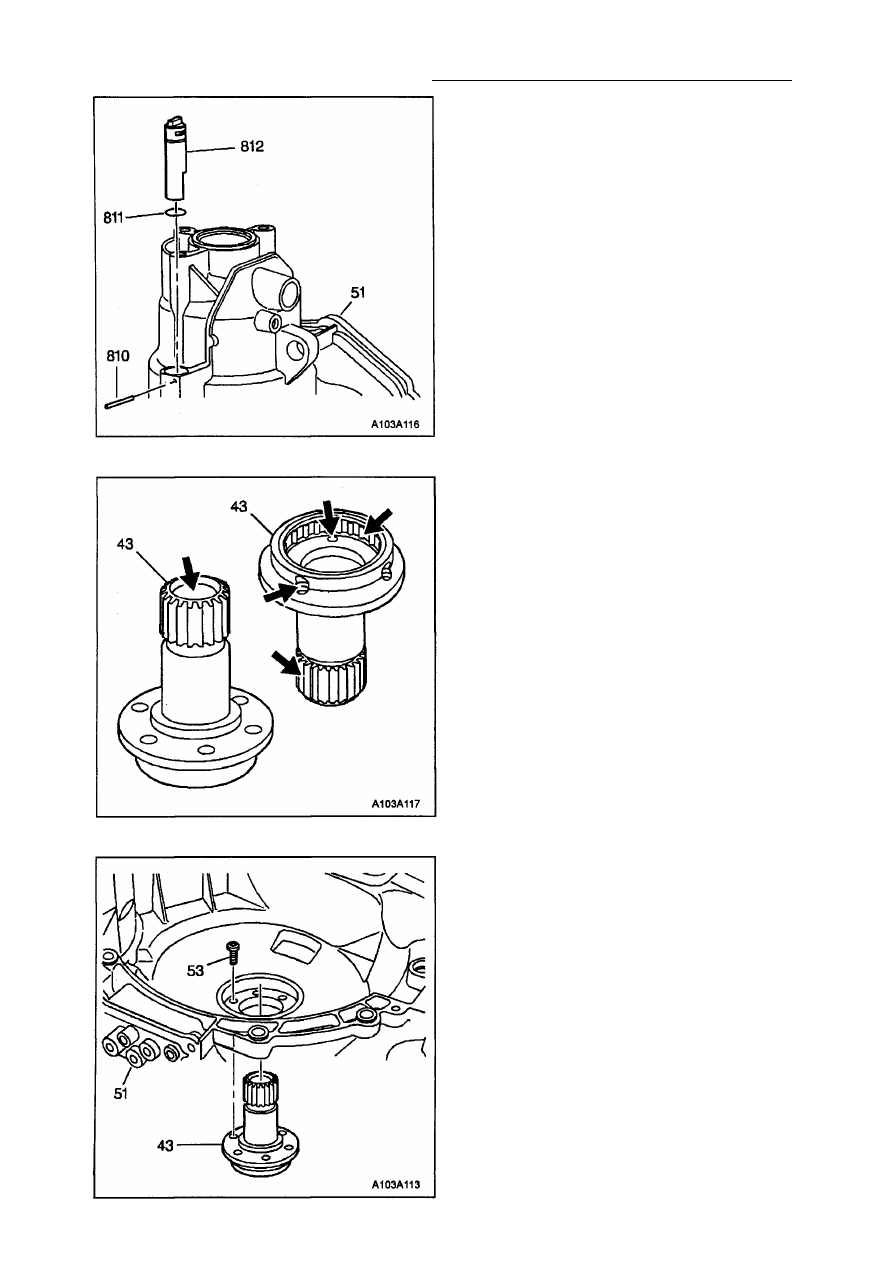

ЗАМЕНА НАПРАВЛЯЮЩЕЙ ВТУЛКИ

МЕХАНИЗМА ВКЛЮЧЕНИЯ

БЛОКИРОВКИ ВЫХОДНОГО ВАЛА

Внимание: Не демонтируйте направляю­
щую втулку, если она не имеет признаков
повреждения.

1. Удалите штифт (810) из отверстия картера.

2. Снимите направляющую втулку (812) ме­

ханизма включения блокировки выходно­
го вала в сборе с уплотнительным коль­
цом (811) из картера (51). Для облегче­
ния демонтажа осторожно выбейте втул­
ку (812).

3. Поставьте новое уплотнительное кольцо

(811) на направляющую втулку (812).

4. Вставьте направляющую втулку (812) в

сборе с уплотнительным кольцом (811) в
картер трансмиссии (51).

5. Для фиксации направляющей втулки (812)

вставьте в отверстие картера штифт (810).

УСТАНОВКА ОПОРЫ ВЕДУЩЕЙ

ЗВЕЗДОЧКИ

1. Осмотрите опору (43) ведущей звездочки

на возможность наличия дефектов шли­
цов вала реактора, шеек вала, втулок и
роликового подшипника.

2. Проверьте дренажный канал полости уп­

лотнения гидротрансформатора на воз­

можность закупоривания.

3. Установите опору (43) ведущей звездочки

в отверстие картера трансмиссии.

4. Наживите 6 винтов (53) на опору (43) ве­

дущей звездочки.

5. Сначала завинтите винты рукой, затем

затяните их с усилием 12 Н•м.

5А - 218 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

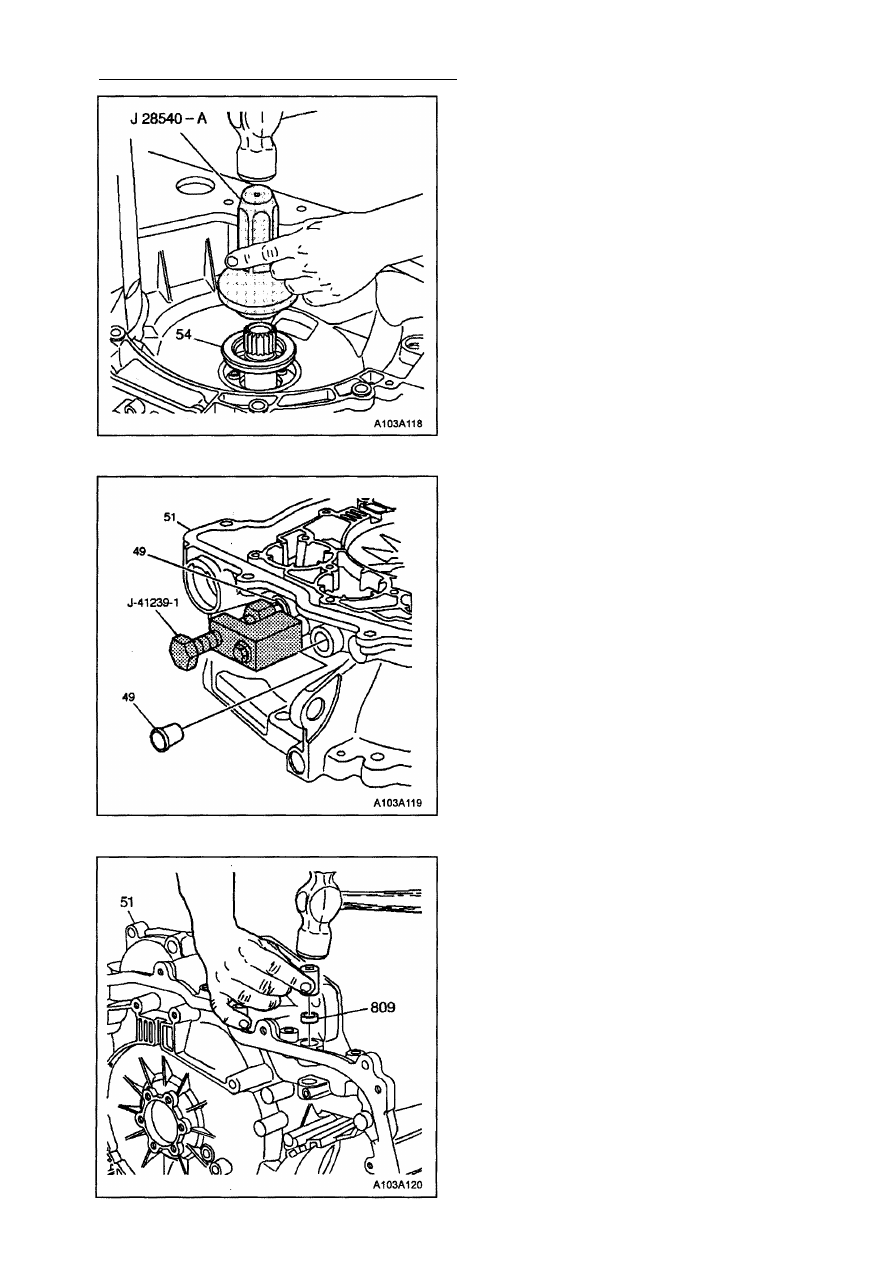

УСТАНОВКА УПЛОТНЕНИЯ

ГИДРОТРАНСФОРМАТОРА

Необходимые инструменты:

Оправка для монтажа уплотнения гидро­
трансформатора J 28540-А

установите новое уплотнение (54) гидро­

трансформатора. Воспользуйтесь оправкой
J28540-А.

УСТАНОВКА УПЛОТНИТЕЛЕЙ

МАГИСТРАЛИ ТЕПЛООБМЕННИКА

Необходимые  и н с т р у м е н т ы :
Приспособление для монтажа уплотнителей
магистрали теплообменника J 41239-1

1. Установите новый уплотнитель (49) ма­

гистрали теплообменника в отверстие
картера.

2. Закрепите на картере (51) на отверстии от

болта крепления кронштейна трубок теп­
лообменника приспособление J 41239-1.

3. Затягивая нажимной болт приспособле­

ния J 41239-1, запрессовывайте уплотни­

тель (49) в отверстие картера, пока бур­
тик уплотнителя не упрется в край от­

верстия.

4. Повторите пункты 1 - 3 для установки

второго уплотнителя (49).

УСТАНОВКА ОСИ СО СТОПОРНЫМ

РЫЧАГОМ РУЧНОГО

ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ И

МЕХАНИЗМА ВКЛЮЧЕНИЯ

БЛОКИРОВКИ ВЫХОДНОГО ВАЛА

Необходимые инструменты:
Приспособление для монтажа штифта креп­

ления оси ручного переключателя передач к

корпусу J41229

1.С помощью втулки диаметром 13 мм ус­

тановите в отверстие картера (51) новое
уплотнение (809) оси ручного переклю­
чателя передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 219

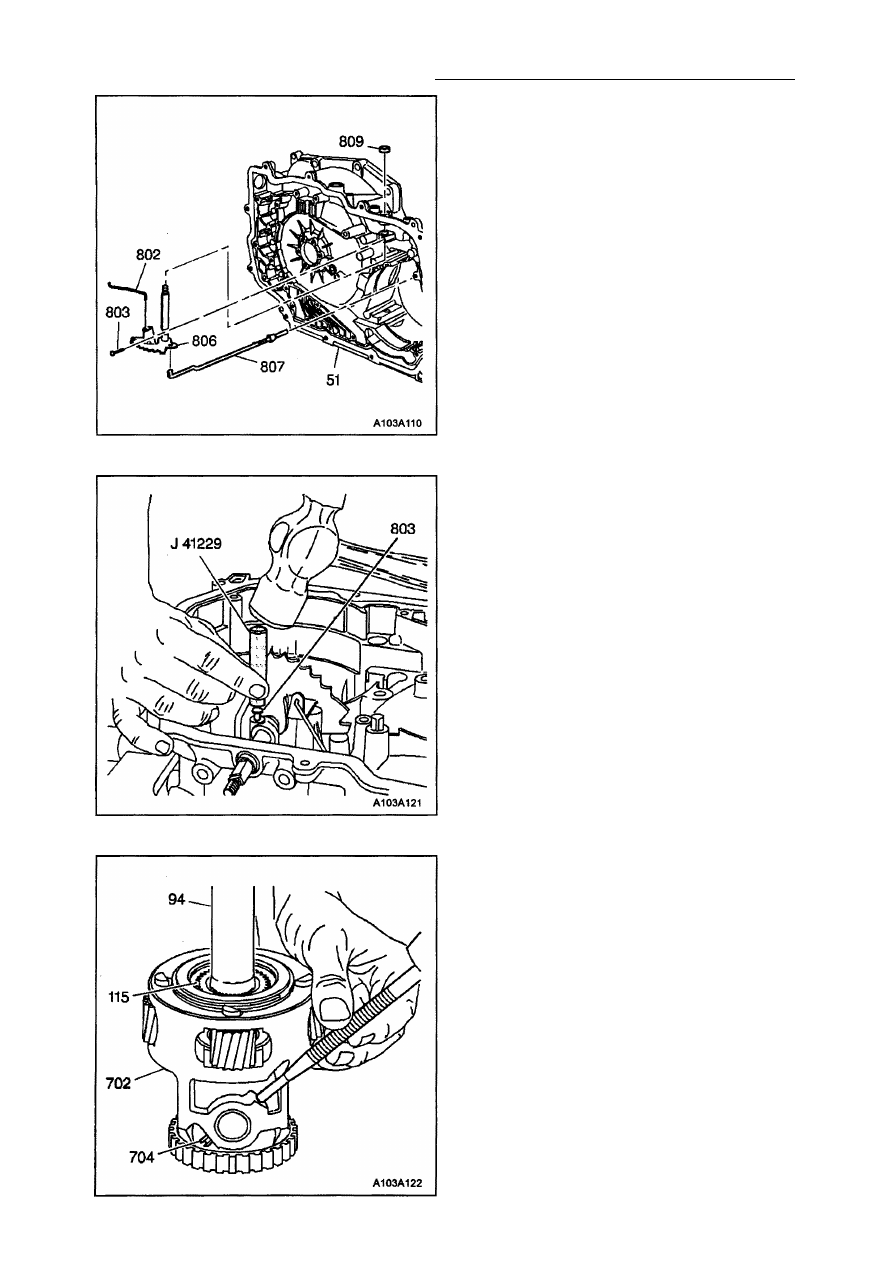

2. Установите в картер сборку (806) оси со

стопорным рычагом ручного переключа­
теля передач. При этом к этой сборке
(806) уже присоединены тяга (802) между
клапаном ручного переключателя пере­

дач и стопорным рычагом и механизм

включения блокировки (807) выходного
вала.

3. Убедитесь, что шток механизма включе­

ния блокировки (807) выходного вала
правильно установлен в направляющей
втулке.

Внимание: Устанавливайте штифт (803)
крепления оси ручного переключателя пе­
редач к корпусу на правильную глубину для

того, чтобы надежно зафиксировать ось пе­

реключателя. Это обеспечивается с помо­
щью приспособления J 41229. Установка
штифта на слишком большую глубину мо­

жет привести к растрескиванию прилива

картера.

4. Вставьте в картер штифт (803) крепления

оси ручного переключателя передач к
корпусу. Воспользуйтесь приспособлени­
ем J 41229.

РАЗБОРКА ГЛАВНОЙ ПЕРЕДАЧИ

1. Удалите штифт (704) оси сателлитов

дифференциала. Воспользуйтесь бород­

ком.
