ДЕМОНТАЖ ФИКСАТОРА КЛАПАНА

РУЧНОГО ПЕРЕКЛЮЧАТЕЛЯ

ПЕРЕДАЧ

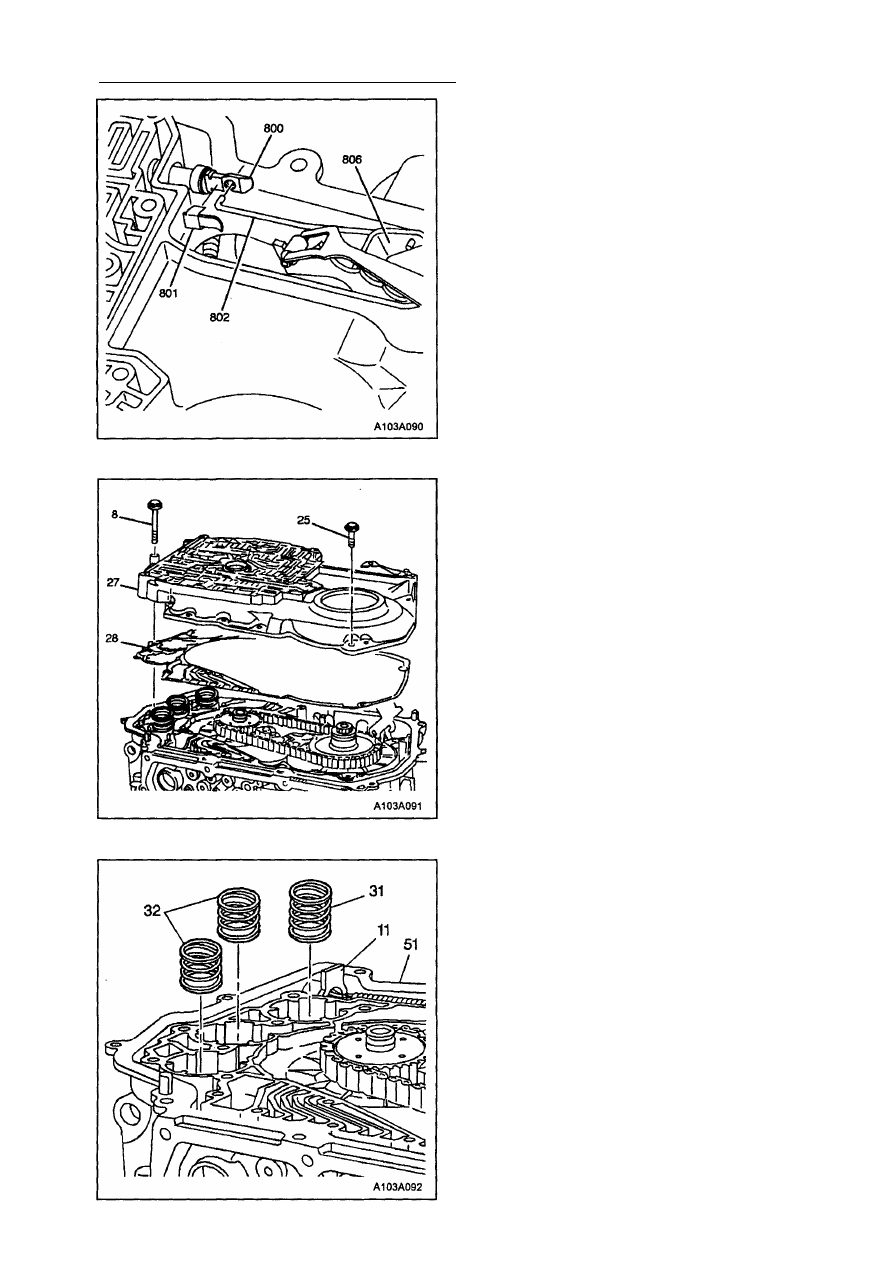

1. Отсоедините пружинный фиксатор (801)

клапана ручного переключателя передач
от клапана ручного переключателя пере­

дач.

2. Отсоедините тягу (802) между клапаном

ручного переключателя передач и сто­
порным рычагом от клапана ручного пе­
реключателя передач.

ДЕМОНТАЖ РАСПРЕДЕЛИТЕЛЬНОЙ

ПАНЕЛИ И ПРОКЛАДКИ

1. Удалите 10 болтов (8 и 25) крепления

распределительной панели.

2. Снимите распределительную панель

(27). Оставьте следующие компоненты на
распределительной панели:

• Упорную шайбу (34), расположенную

между ведущей звездочкой и распреде­

лительной панелью.

• Поршни и штоки трех демпферов пере­

ключения передач (29).

• Клапан ручного переключателя передач

(800).

• Пружину (804) и болт (805) стопорного

рычага ручного переключателя передач.

3. Снимите и выбросьте прокладку (28),

расположенную между картером и рас­
пределительной панелью.

ДЕМОНТАЖ ВОЗВРАТНЫХ ПРУЖИН

ПОРШНЕЙ ДЕМПФЕРОВ

ПЕРЕКЛЮЧЕНИЙ

Вытащите из картера три возвратные пру­

жины (31 и 32) поршней демпферов пере­

ключения.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 209

ДЕМОНТАЖ УПЛОТНИТЕЛЬНОЙ

ВТУЛКИ ДЛИННОЙ ПОЛУОСИ

Необходимые инструменты:
Съемник втулки полуоси J41227
Внимание: Не производите демонтаж длин­
ной полуоси (94) таким же образом, как ко­
роткой полуоси. Для того, чтобы демонтиро­
вать длинную полуось, необходимо сначала
полностью разобрать трансмиссию. Попыт­
ки сразу вынуть длинную полуось (94) на

данном этапе приведут к повреждению уз­
лов трансмиссии.

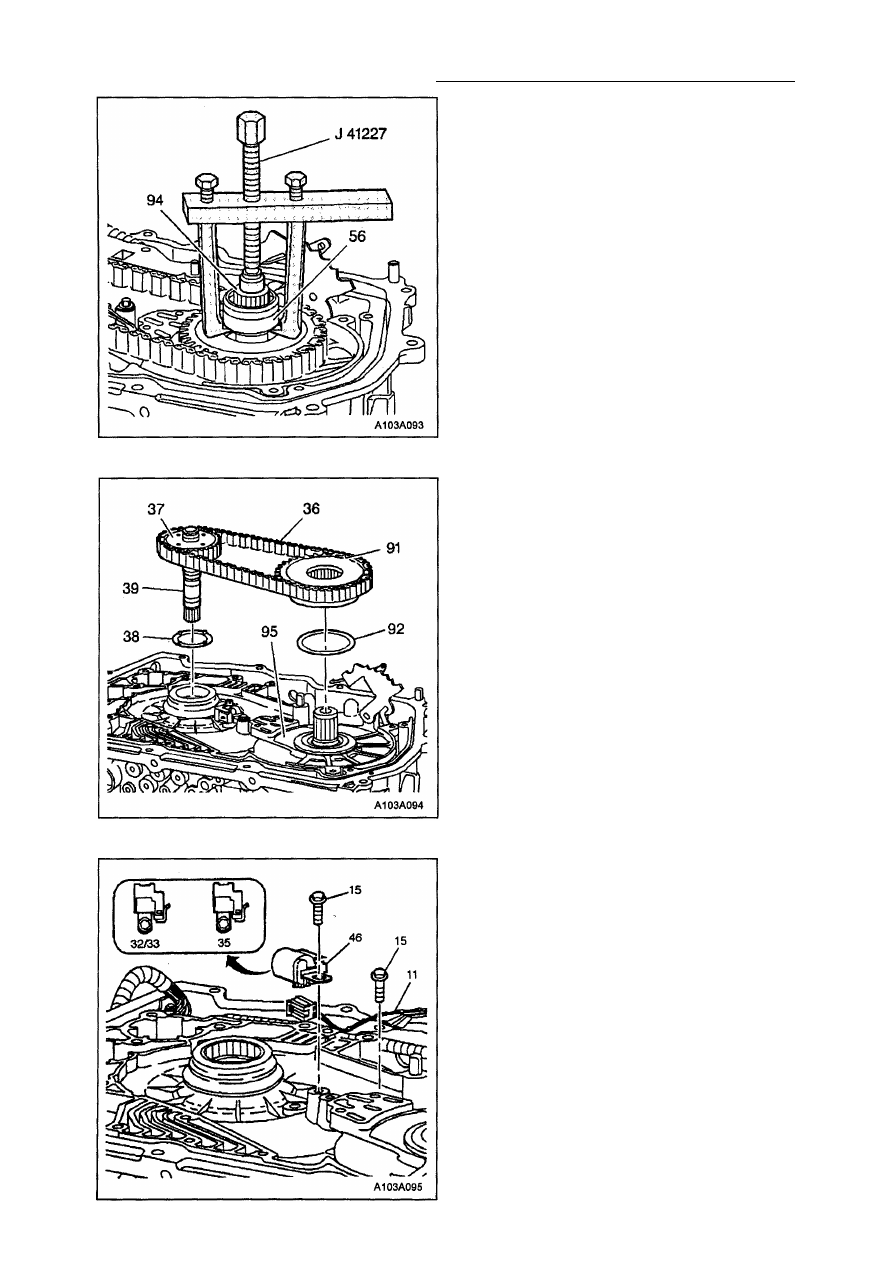

1. Поместите ножки съемника втулки полу­

оси J 41227, под уплотнительную втулку
(56) длинной полуоси.

2. Для того, чтобы снять втулку (56) с длин­

ной полуоси (94), затягивайте централь­
ный болт съемника J 41227.

3. Снимите и уплотнительную втулку (56)

длинной полуоси. Воспользуйтесь съем­

ником J 41227. Втулка не подлежит пов­

торному применению.

ДЕМОНТАЖ ВЕДУЩЕЙ И ВЕДОМОЙ

ЗВЕЗДОЧЕК И ПРИВОДНОЙ ЦЕПИ

Внимание: При демонтаже приводной цепи
(36), отметьте ориентацию цепи. Во избе­

жание чрезмерного шума при сборке цепь
должна быть установлена в таком же на­

правлении.

1. Снимите как одно целое ведущую звез­

дочку (37), турбинный вал (39), ведомую
звездочку (81) и приводную цепь (36).

2. Если упорная шайба (38) между ведущей

звездочкой и ее опорой осталась в сбор­

ке ведущей звездочки (37 и 39), снимите
эту упорную шайбу (38). Упорная шайба
(92) между ведомой звездочкой и ее опо­
рой должна оставаться в сборке ведомой

звездочки (95).

ДЕМОНТАЖ ДАТЧИКА СКОРОСТИ

ВРАЩЕНИЯ ВХОДНОГО ВАЛА

1. Снимите разъем жгута электропроводки с

датчика скорости вращения входного ва­
ла (46).

2. Удалите болт (15) крепления датчика

скорости вращения входного вала (46).

3. Удалите болт (15) крепления кронштейна

жгута электропроводки и снимите кронш­
тейн.

5А - 210 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ДЕМОНТАЖ ЖГУТА

ЭЛЕКТРОПРОВОДКИ

Необходимые инструменты:
Съемник проходного электрического разъе­
ма J41101

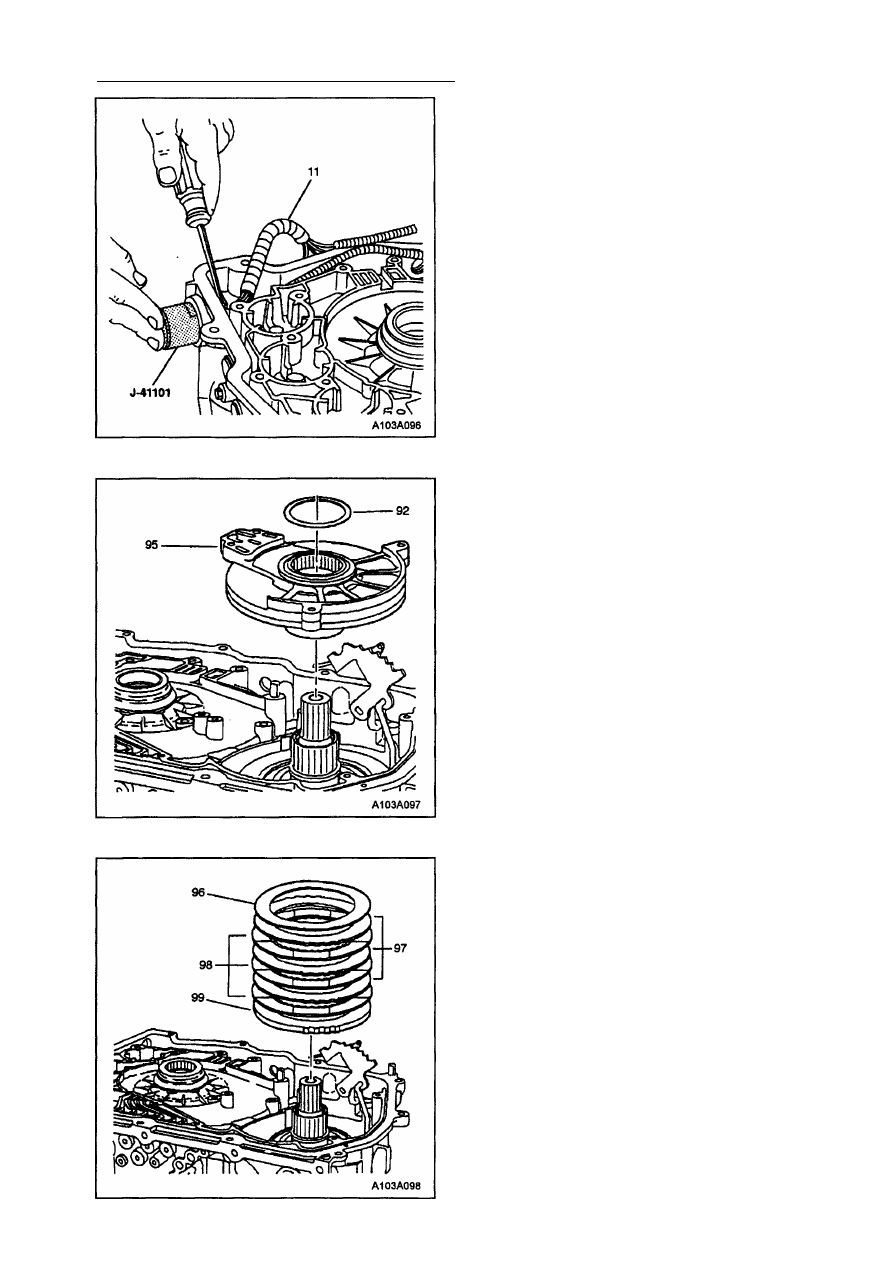

1. Наденьте с наружной стороны картера

трансмиссии съемник J 41101 на корпус

проходного разъема и сожмите стопор­
ные лапки разъема.

2. Удерживая лапки фиксатора разъема в

нажатом состоянии, вытащите проходной
разъем из картера трансмиссии с по­
мощью отвертки.

3. Снимите жгут электропроводки (11).

ДЕМОНТАЖ ОПОРЫ ВЕДОМОЙ

ЗВЕЗДОЧКИ

1. Снимите упорную шайбу (92) между ве­

домой звездочкой и ее опорой.

2. Снимите опору (95) ведомой звездочки.

ДЕМОНТАЖ ДИСКОВ ФРИКЦИОНА

ВТОРОЙ ПЕРЕДАЧИ

1. Снимите один волнистый (упругий) диск

(96) фрикциона 2-й передачи.

2. Снимите три стальных диска (97) фрик­

циона 2-й передачи.

3. Снимите три диска с накладками из во­

локнистого материала (98) фрикциона
2-й передачи.

4. Снимите один упорный диск (99) фрик­

циона 2-й передачи.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 211

ДЕМОНТАЖ КОРПУСА ФРИКЦИОНА

ПЕРЕДАЧИ ЗАДНЕГО ХОДА

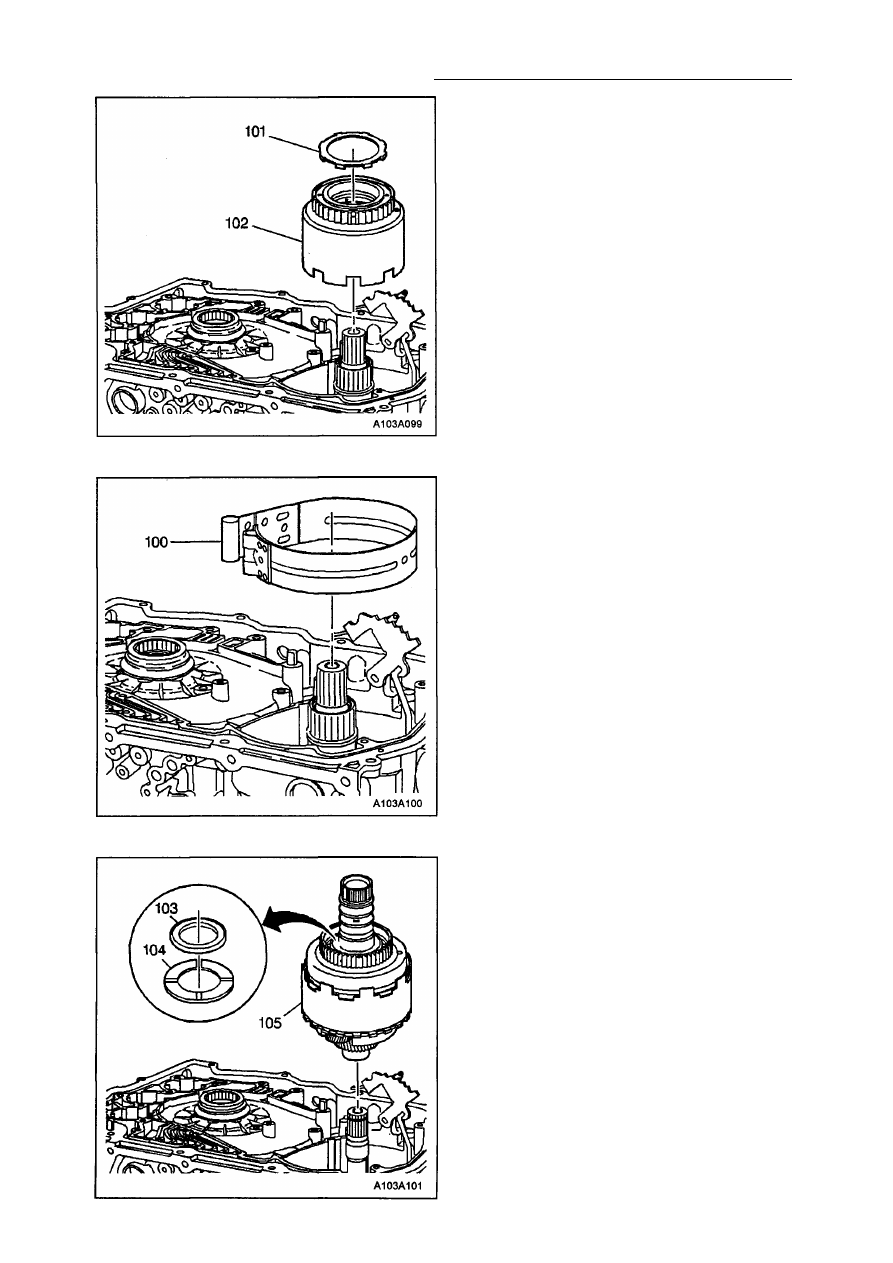

1. Снимите упорную шайбу (101), располо­

женную между опорой ведомой звездочки

и корпусом фрикциона заднего хода.

2. Снимите корпус фрикциона заднего хода

в сборе с муфтой свободного хода 2-й пе­
редачи (102).

ДЕМОНТАЖ ФРИКЦИОНОВ ПРЯМОЙ

ПЕРЕДАЧИ/ ТОРМОЖЕНИЯ

ДВИГАТЕЛЕМ И ПЕРВОГО

ПЛАНЕТАРНОГО РЯДА ПЕРЕДАЧИ

Внимание: Держите упорный подшипник
(103) и селективную упорную шайбу (104)
сверху блока фрикционов (105) прямой пе­
редачи/ торможения двигателем в сборе с
первым планетарным рядом.
Снимите блок фрикционов (105) прямой пе­
редачи и торможения двигателем в сборе с
первым планетарным рядом.

ДЕМОНТАЖ БАРАБАНА ТОРМОЗА

ВТОРОЙ И ЧЕТВЕРТОЙ ПЕРЕДАЧ

Снимите тормозную ленту (100) тормоза 2-й
и 4-й передач.
