5А - 204 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

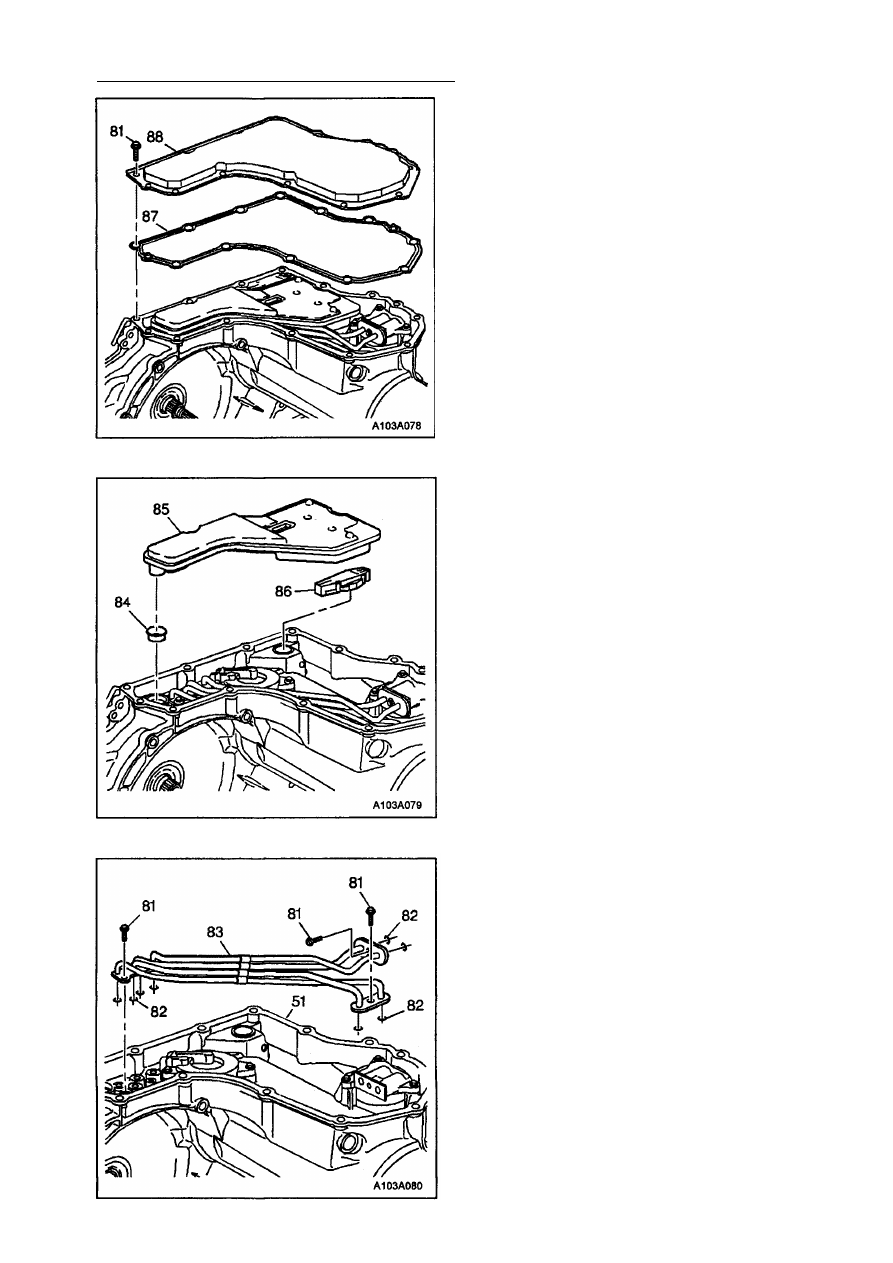

ДЕМОНТАЖ КАРТЕРА И ПРОКЛАДКИ

1. Выверните 12 крепежных болтов (81)

картера.

2. Снимите масляный картер (88). Магнит

может быть оставлен в картере.

3. Снимите прокладку картера (87). Прок­

ладка может быть использована повтор­

но.

ДЕМОНТАЖ ФИЛЬТРА С

УПЛОТНЕНИЕМ И КЛАПАНА

КОНТРОЛЯ УРОВНЯ РАБОЧЕЙ

ЖИДКОСТИ

1. Снимите фильтр трансмиссионного мас­

ла в сборе (85).

Внимание: Для поддевания уплотнения

фильтра на картере, можно воспользоваться

маленькой отверткой. Будьте осторожны,

чтобы не поцарапать или не повредить

картер отверткой.
2. Демонтируйте уплотнение (84) горлови­

ны фильтра с картера трансмиссии. Это

уплотнение нельзя использовать повтор­

но и его нужно выбросить.

3. Снимите клапан контроля уровня рабо­

чей жидкости (86).

ДЕМОНТАЖ ТРУБОК ПОДАЧИ

РАБОЧЕЙ ЖИДКОСТИ

Внимание: Уплотнительные кольца (82) тру­
бок подачи масла приклеены к трубкам и

должны оставаться в сборке (83). Уплотне­

ния нельзя использовать повторно.
Удалите четыре болта, крепящих трубки (81)
и снимите пучок этих трубок подачи масла
(83).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 205

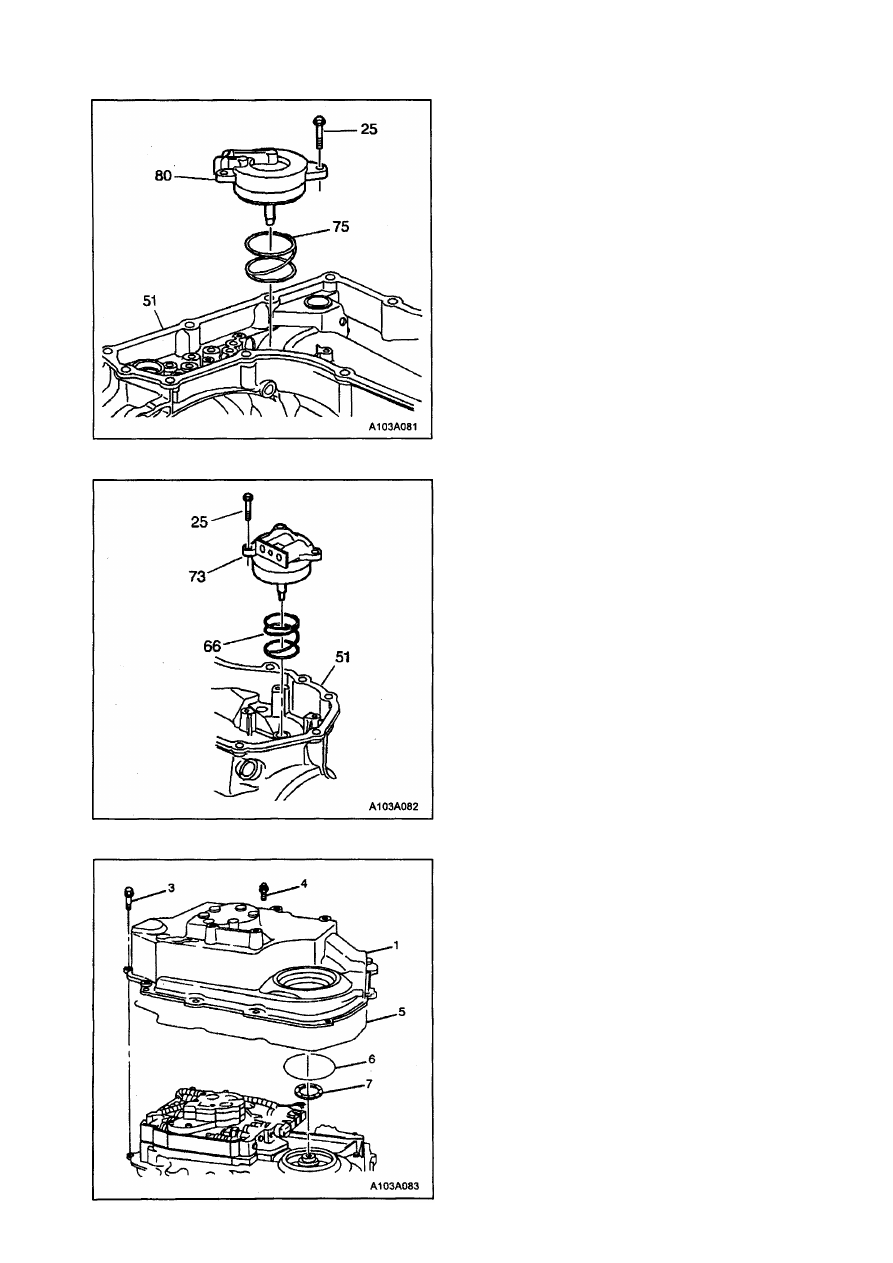

ДЕМОНТАЖ СЕРВОЦИЛИНДРА

ТОРМОЗА ВТОРОЙ И ЧЕТВЕРТОЙ

ПЕРЕДАЧ

1. Удалите 3 крепящих болта (25) крышки

сервоцилиндра.

2. Снимите крышку сервоцилиндра (тормоз

2-й и 4-й передач) (80).

3. Снимите возвратную пружину (75) порш­

ня сервоцилиндра (тормоз 2-й и 4-й пе­
редач).

ДЕМОНТАЖ СЕРВОЦИЛИНДРА

ТОРМОЗА ПЕРВОЙ ПЕРЕДАЧИ И

ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Удалите три крепящих болта (25) крышки

сервоцилиндра.

2. Снимите крышку сервоцилиндра (тормоз

1-й передачи и заднего хода) (73).

3. Снимите возвратную пружину (66) порш­

ня сервоцилиндра (тормоз 1-й передачи
и заднего хода).

ДЕМОНТАЖ БОКОВОЙ КРЫШКИ

КАРТЕРА

1. Поверните трансмиссию боковой крыш­

кой вверх.

2. Удалите 11 болтов (3) боковой крышки

картера или шпильку (4) боковой крышки
картера (в зависимости от модели авто­
мобиля).

3. Снимите боковую крышку картера (1).

4. Снимите две прокладки (5 и 6) крышки и

упорную шайба (7) между боковой крыш­

кой и ведомой звездочкой, если эта шай­
ба не осталась на крышке.

5А - 206 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

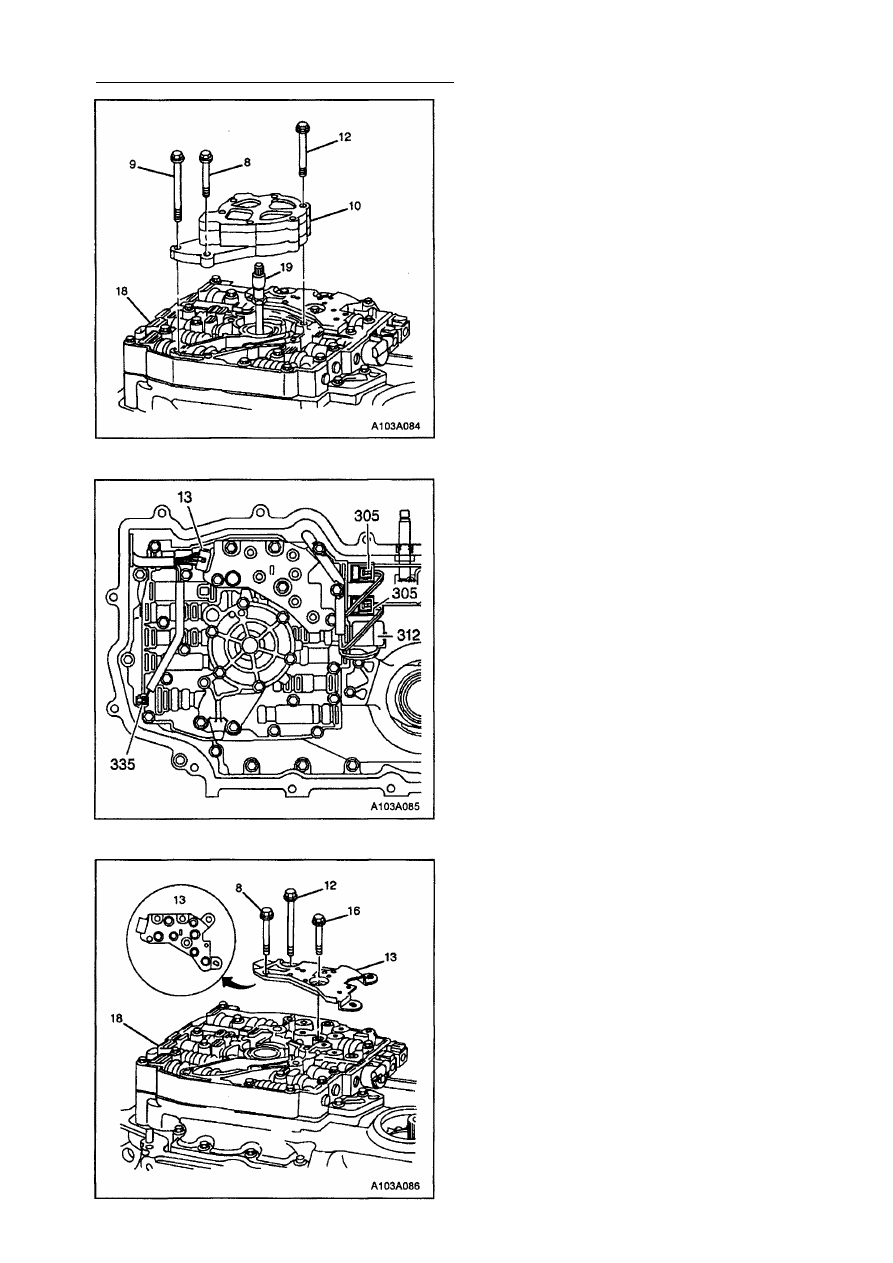

ДЕМОНТАЖ ГИДРАВЛИЧЕСКОГО

НАСОСА ТРАНСМИССИИ И ЕГО ОСИ

1. Удалите 8 болтов (8, 9 и 12) крепления

гидравлического насоса.

2. Снимите трансмиссионный гидравличес­

кий насос в сборе (10).

3. Снимите вал привода масляного гидрав­

лического насоса (19).

ОТСОЕДИНЕНИЕ ЖГУТОВ

ЭЛЕКТРОПРОВОДКИ

1. Отсоедините разъемы жгута электропро­

водки от ЭМК РД (312).

2. Отсоедините разъемы жгута электропро­

водки от ЭМК переключения передач 1-2
и 3-4 (305).

3. Отсоедините разъемы жгута электропро­

водки от блока реле давления (13).

4. Отсоедините разъемы жгута электропро­

водки от ЭМК ФБГ (335).

ДЕМОНТАЖ БЛОКА РЕЛЕ

ДАВЛЕНИЯ

1. Удалите 6 болтов (8, 9 и 12) крепления

блока реле давления.

2. Снимите блок реле давления (13) с гид­

равлической панели управления (18).
Семь уплотнительных колец реле можно
использовать повторно, и они должны
быть оставлены на своих местах.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 207

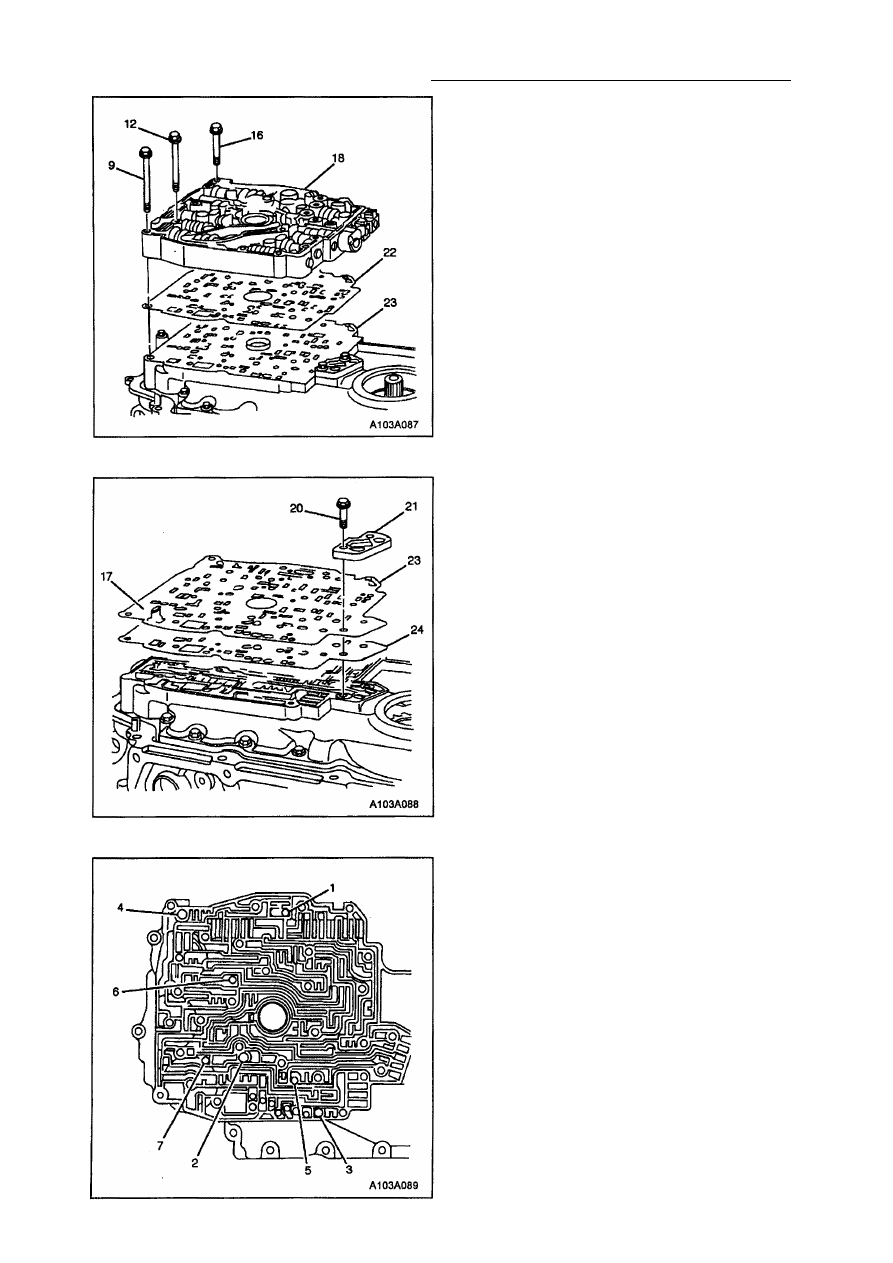

ДЕМОНТАЖ ГИДРАВЛИЧЕСКОЙ

ПАНЕЛИ УПРАВЛЕНИЯ И

ПРОКЛАДКИ

1. Удалите оставшиеся 12 болтов (8, 12 и

16) с гидравлической панели управления
(18).

2. Снимите гидравлическую панель управ­

ления (18).

3. Снимите и выбросьте прокладку (22),

расположенную между панелью управле­
ния и распределительной пластиной.

ДЕМОНТАЖ РАСПРЕДЕЛИТЕЛЬНОЙ

ПЛАСТИНЫ И ПРОКЛАДКИ

1. Удалите два болта (20) опоры распреде­

лительной пластины.

2. Снимите опору (21) распределительной

пластины.

3. Снимите распределительную пластину

(23) вместе с прикрепленным к ней
фильтром (17).

4. Снимите и выбросьте прокладку (24),

расположенную между распределитель­
ной пластиной и распределительной па­
нелью.

ДЕМОНТАЖ ОБРАТНЫХ

ШАРИКОВЫХ КЛАПАНОВ

Внимание: Не используйте магнит для де­
монтажа обратных шариковых клапанов.
Это может привести к намагничиванию ша­
риков, в результате чего шарики будут при­

тягивать металлические частицы.

Удалите 7 шариковых обратных клапанов
(26) из гнезд распределительной панели.
