5А - 200 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

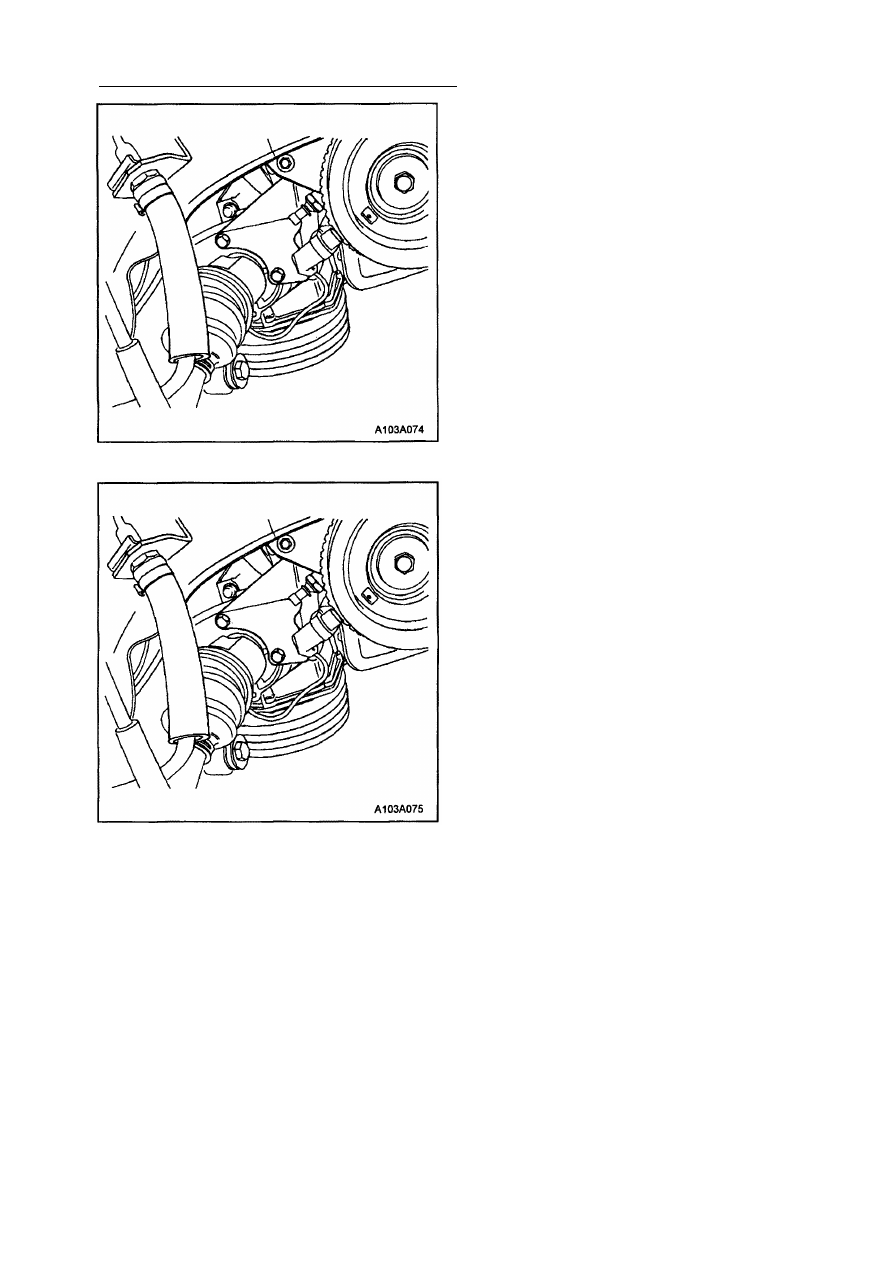

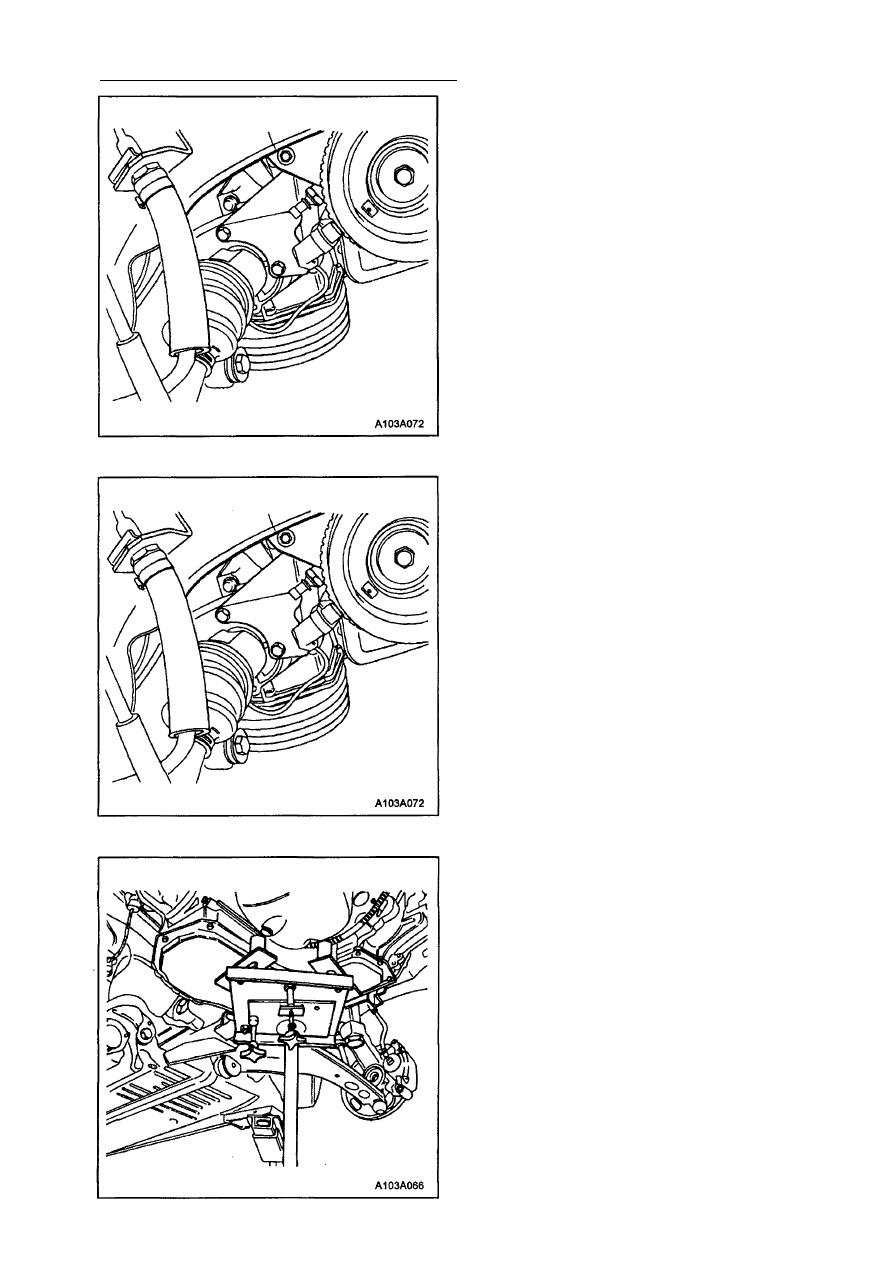

7. Выкрутите боковые болты крепления ко­

робки передач.

8. Выкрутите болты крепления двигателя.
9. Снимите растяжку коробки передач.

Процедура установки

1. Установите растяжку коробки передач.

2. Вставьте, не затягивая, боковые болты

крепления коробки передач.

3. Вставьте болты крепления двигателя.

Затяжка
Затяните болты крепления коробки пере­

дач с усилием 75 Н•м.

Затяните болты крепления двигателя с
усилием 75 Н•м.

4. Уберите домкрат из-под коробки передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 201

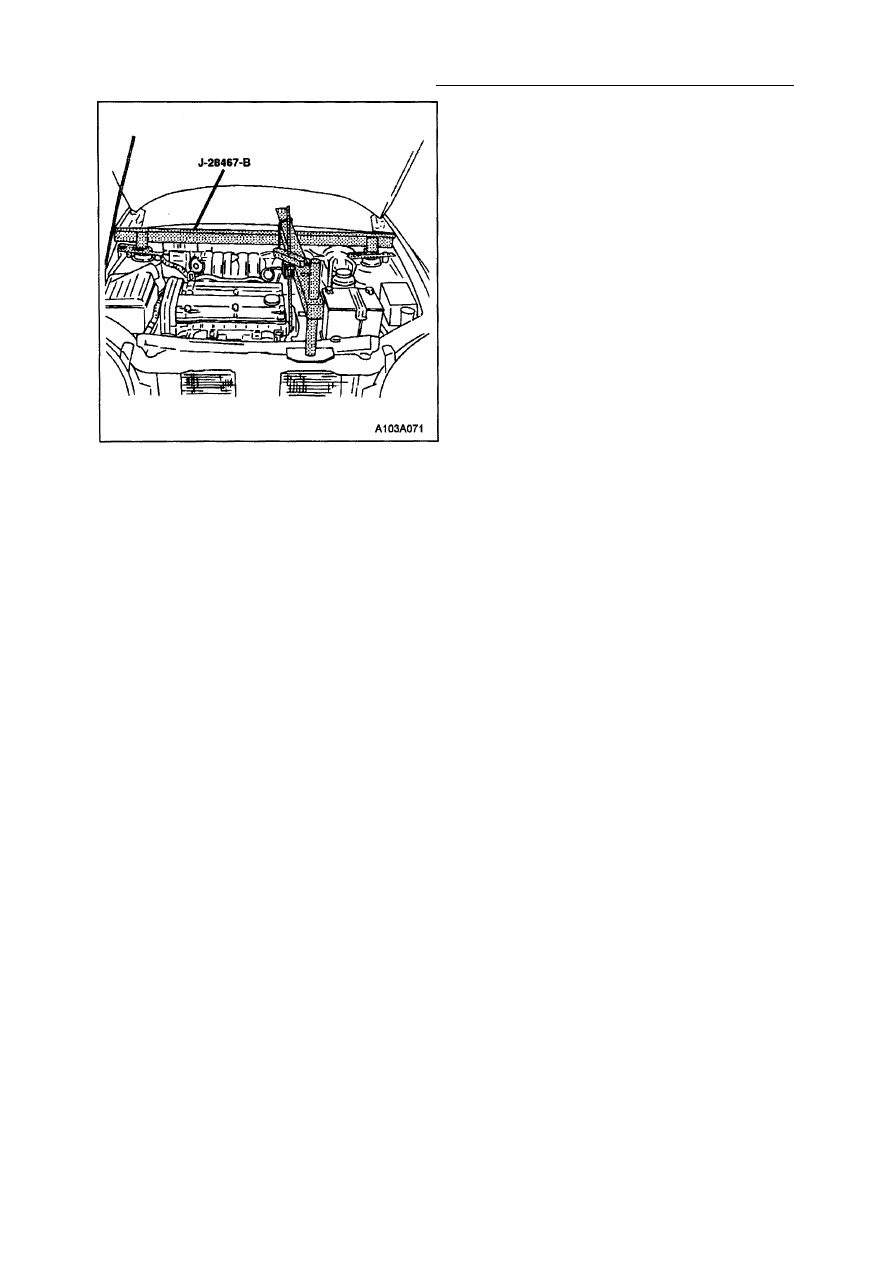

5. Уберите приспособление для поддержки

двигателя J 28467-В.

6. Установите правый брызговик. См. Раз­

дел 9N, "Основание кузова".

7. Поставьте правое переднее колесо. См.

Раздел 2Е, "Шины и колеса".

8. Опустите автомобиль.
9. Подсоедините провод к отрицательной

клемме аккумулятора.

5А - 202 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

РЕМОНТ УЗЛОВ

ДЕМОНТАЖ

ГИДРОТРАНСФОРМАТОРА

1. Снимите гидротрансформатор в сборе

(55).

2. Снимите уплотнительное кольцо (41) гид­

ротрансформатора с конца турбинного
вала.

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

Необходимые инструменты:
Кронштейн трансмиссии J 41230

Держатель кронштейна J 3289-20

Внимание: Для уменьшения возможнос­
ти травм персонала или повреждения
трансмиссии при выполнении последу­
ющей процедуры удостоверьтесь, что
все болты кронштейна трансмиссии

установлены как показано на рисунке, и

все они затянуты с усилием 11 Н•м.

1. Установите кронштейн трансмиссии

J41230 на картер трансмиссии.

2. Затяните болты кронштейна трансмиссии

с усилием 11 Н•м.

3. Установите трансмиссию с кронштейном

на держатель кронштейна J 3289-20.

4. Разверните трансмиссию боковой крыш­

кой вниз.

5. Вставьте штифт в держатель кронштейна

J 3289-20, чтобы зафиксировать транс­
миссию.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 203

ДЕМОНТАЖ КОРОТКОЙ ПОЛУОСИ

Необходимые инструменты:

Демонтажное приспособление J 6125-1В

Съемник полуоси J 38868
Внимание: Осторожно обращайтесь с ко­
роткой полуосью. Уплотнительную втулку

длинной/короткой полуосей можно повтор­

но использовать, если она не повреждена
или не была демонтирована с полуоси.
Повреждение уплотнительной втулки может
вызвать утечку рабочей жидкости в транс­
миссии.

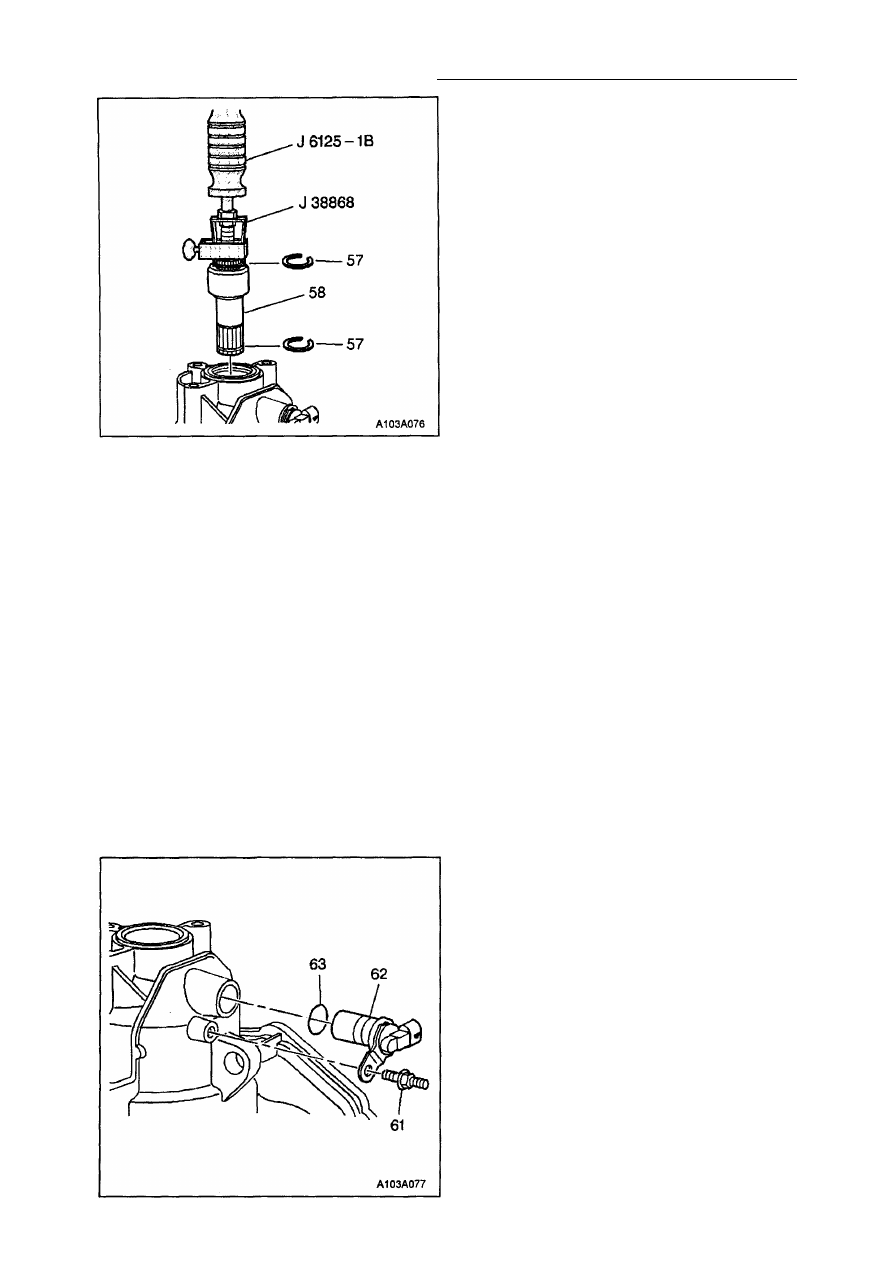

1. Снимите с конца короткой полуоси (58)

пружинное кольцо короткой полуоси (57).
Это пружинное кольцо нельзя использо­
вать повторно.

2. Закрепите демонтажное приспособление

J 6125-1В на съемнике полуоси J 38868.
Установите съемник полуоси J 38868 в

канавку пружинного кольца на короткой
полуоси (58). Надежно закрепите съем­
ник полуоси J 38868 на короткой полуоси.

3. Легонько тяните за полуось и вращайте

ее до тех пор, пока пружинное кольцо на
внутреннем конце полуоси не войдет в
коническую расточку шестерни полуоси.

Внимание: Удостоверьтесь, что пружинное
кольцо (57) полностью вошло в коническую
расточку полуосевой шестерни. В противном

случае, при попытке демонтажа короткой
полуоси (58) может произойти повреждение
трансмиссии.
4. С помощью ударника снимите короткую

полуось (58).

ДЕМОНТАЖ ДАТЧИКА УГЛОВОЙ

СКОРОСТИ ВРАЩЕНИЯ

ВЫХОДНОГО ВАЛА

АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

(ДСВыхВ А/Т)

1. Поверните трансмиссию боковой крыш­

кой вверх, чтобы слить из картера рабо­
чую жидкость трансмиссии через отверс­

тие на конце короткой полуоси.

2. Поверните трансмиссию масляным кар­

тером вверх.

3. Выверните шпильку (61) датчика угловой

скорости вращения выходного вала.

4. Снимите датчик угловой скорости враще­

ния выходного вала (62). Чтобы не пов­
редить гнезда картера трансмиссии, вы­

таскивайте датчик из картера без пере­

косов и вращений.

5. Снимите уплотнительное кольцо датчика

(63).
