Дэу Ланос. Руководство по ремонту - часть 275





5А - 212 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

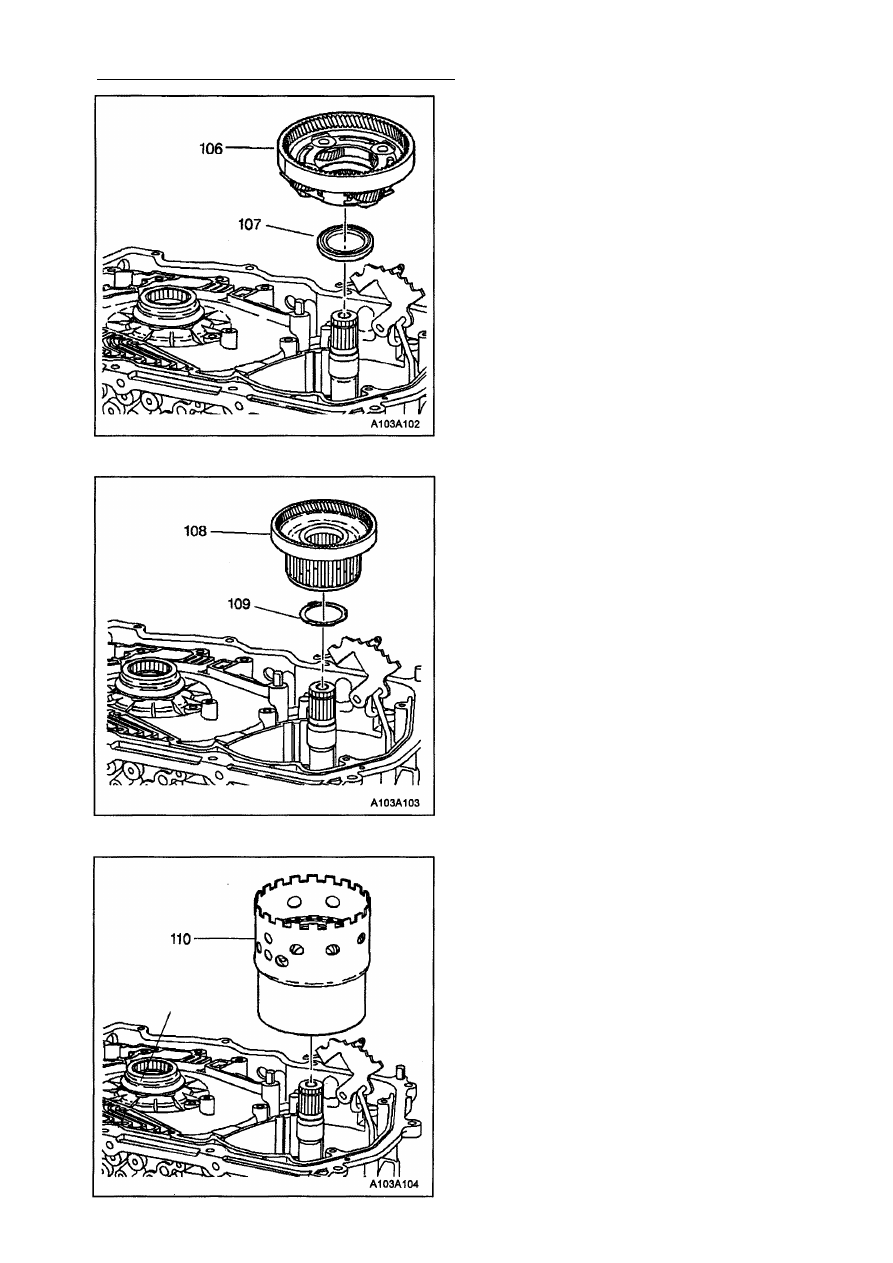

ДЕМОНТАЖ ВОДИЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА

1. Снимите водило второго планетарного

ряда в сборе (106). Подшипниковый узел
в водиле демонтажу не подлежит.

2. Снимите упорный подшипник (107) ступи­

цы фрикциона передач переднего хода.
Упорный подшипник может быть снят
вместе с водилом.

ДЕМОНТАЖ ЭПИЦИКЛА ВТОРОГО

ПЛАНЕТАРНОГО РЯДА СО

СТУПИЦЕЙ ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

1. Снимите эпицикл (108) второго планетар­

ного ряда со ступицей фрикциона пере­

дач переднего хода.

2. Снимите упорную шайбу (109) ступицы

фрикциона, если она осталась на месте
после демонтажа эпицикла со ступицей.

ДЕМОНТАЖ ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА И ТОРМОЗА

ПЕРВОЙ ПЕРЕДАЧИ И ПЕРЕДАЧИ

ЗАДНЕГО ХОДА

1. Снимите фрикцион передач переднего

хода в сборе (110).

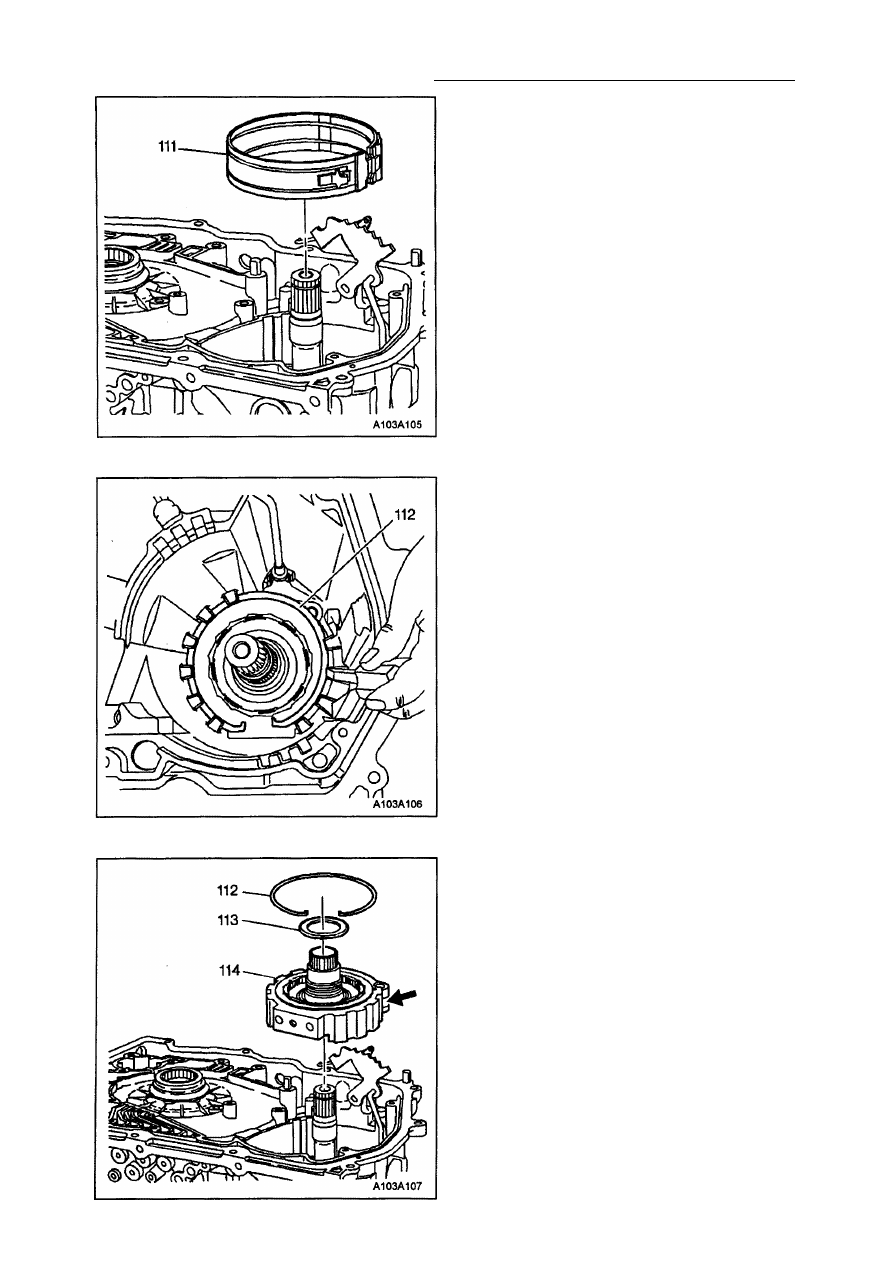

ДЕМОНТАЖ ОПОРЫ ФРИКЦИОНА

ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА И

МУФТЫ СВОБОДНОГО ХОДА

ПЕРВОЙ ПЕРЕДАЧИ

Необходимые инструменты:
Отвертка для демонтажа пружинных колец

J 28585

Внимание: Выемка для пружинного'кольца

должна находиться в нижней части картера
трансмиссии. В противном случае произве­
дите осмотр картера на предмет его повреж­
дения.

1. Произведите демонтаж из картера пру­

жинного кольца (112), расположенного

между опорой фрикциона передач пе­
реднего хода и картером.

Внимание: Чтобы вытащить опору фрик­
циона передач переднего хода, возможно,
потребуется нажать на стопорную собачку
механизма блокировки выходного вала.

2. Снимите опору фрикциона передач пе­

реднего хода в сборе (114) с муфтой
свободного хода 1-й передачи. Оставьте
упорный подшипник (113) на опоре (114).

2. Снимите тормозную ленту (111) тормоза

1-й передачи и передачи заднего хода.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 213

5А - 214 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

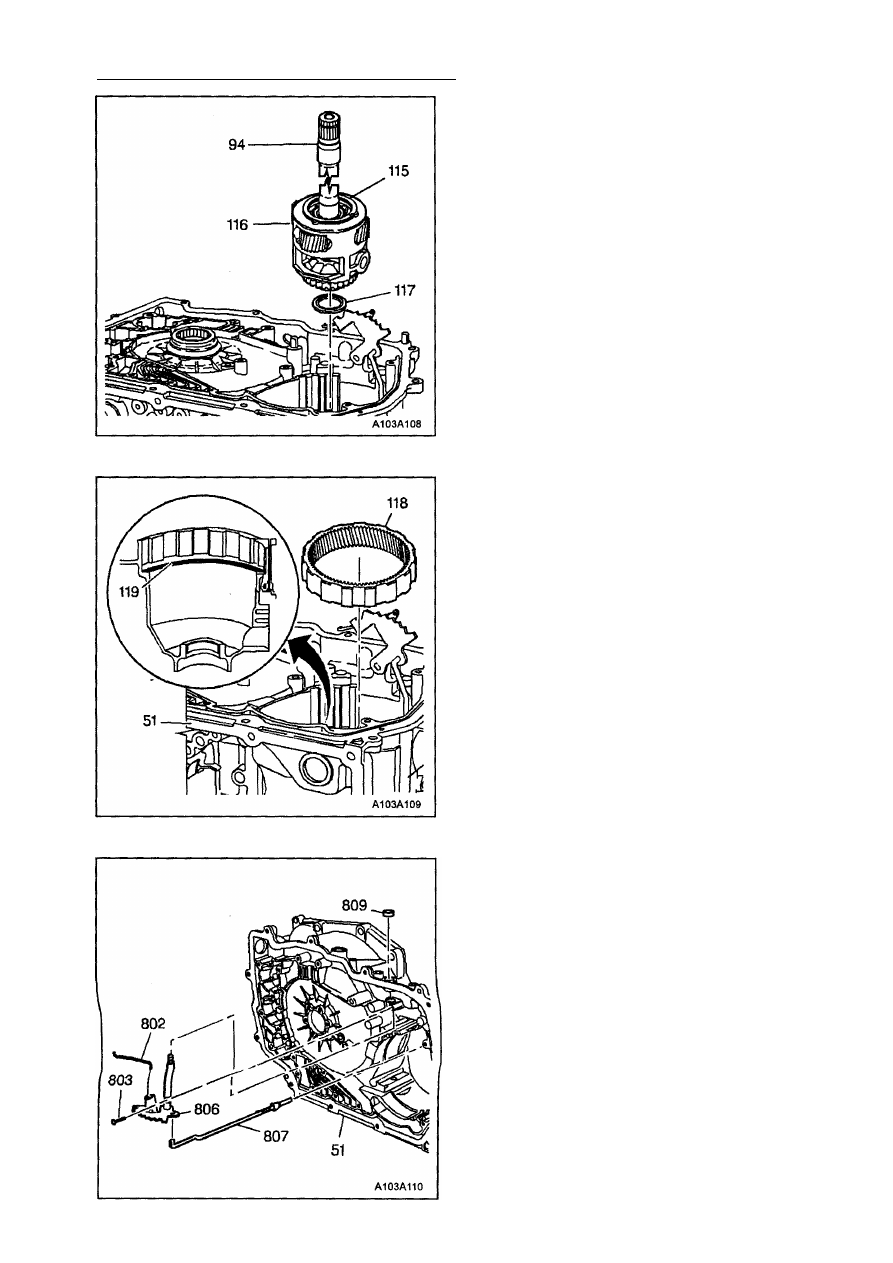

ДЕМОНТАЖ ДЛИННОЙ ПОЛУОСИ И

ГЛАВНОЙ ПЕРЕДАЧИ В СБОРЕ

1. Снимите как одно целое длинную полу­

ось (94), главную передачу в сборе (116)
и солнечную шестерню (115) главной пе­
редачи.

2. Снимите упорный подшипник (117) корпу­

са дифференциала, если он остался на
месте после демонтажа главной переда­
чи (116).

ДЕМОНТАЖ ЭПИЦИКЛА ГЛАВНОЙ

ПЕРЕДАЧИ В СБОРЕ

Внимание: Промежуточное кольцо (119),
расположенное в канавке картера, не сле­

дует демонтировать, если оно не имеет

признаков повреждения.
Снимите эпициклическую шестерню (118)
главной передачи.

ДЕМОНТАЖ ОСИ СО СТОПОРНЫМ

РЫЧАГОМ РУЧНОГО

ПЕРЕКЛЮЧАТЕЛЯ ПЕРЕДАЧ И

МЕХАНИЗМА ВКЛЮЧЕНИЯ

БЛОКИРОВКИ ВЫХОДНОГО ВАЛА

1. Удалите штифт крепления (803) оси руч­

ного переключателя передач к корпусу.

Внимание: Механизм (807) включения бло­
кировки выходного вала остается присоеди­
ненным к сборке оси со стопорным рычагом
ручного переключателя передач до тех пор,
пока не будет произведен демонтаж этой
сборки.
2. Снимите сборку (806) оси со стопорным

рычагом ручного переключателя передач
путем вдавливания оси в корпус транс­
миссии (51). Механизм (807) включения

блокировки выходного вала остается при­

соединенным к стопорному рычагу руч­

ного переключателя передач до тех пор,
пока не будет демонтирована сборка оси
со стопорным рычагом.

Внимание: При демонтаже уплотнения

(809) оси ручного переключателя передач
постарайтесь не повредить посадочное от­
верстие в картере.

3. Снимите уплотнение (809) оси ручного

переключателя передач с картера транс­
миссии (51).

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 215

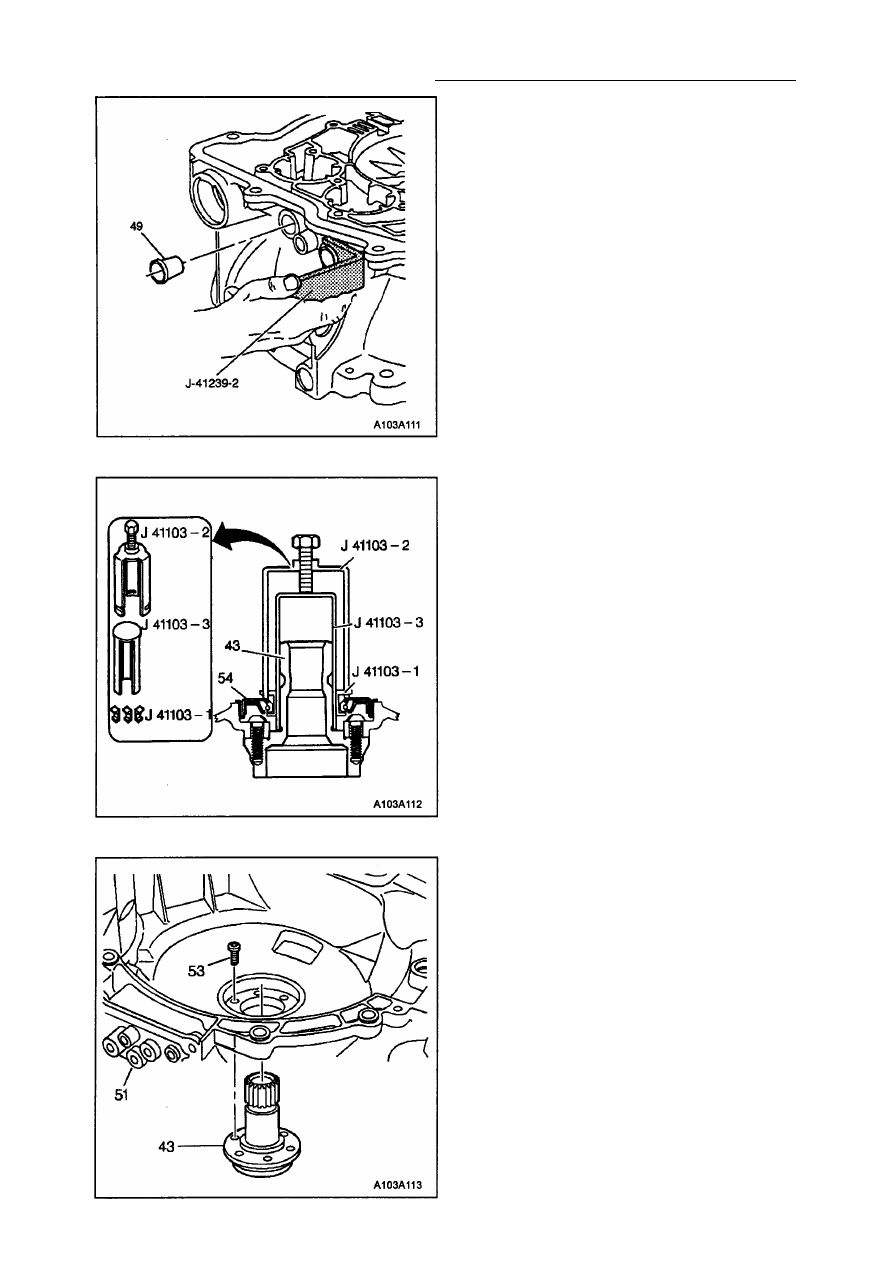

ДЕМОНТАЖ УПЛОТНИТЕЛЕЙ

МАГИСТРАЛИ ТЕПЛООБМЕННИКА

Необходимые инструменты:
Съемник уплотнителей магистрали теплооб­
менника J 41239-2

1. Воспользуйтесь молотком, чтобы устано­

вить съемник J 41239-2 на уплотнители
(49) трубок теплообменника с внешней
стороны отверстия картера трансмиссии.

2. Снимите уплотнители (49) трубок тепло­

обменника, поддевая их рычагом съем­
ника. При необходимости, ударяйте по
съемнику J 41239-2 молотком.

ДЕМОНТАЖ УПЛОТНЕНИЯ

ГИДРОТРАНСФОРМАТОРА

Необходимые инструменты:
Набор приспособлений для демонтажа уп­

лотнений гидротрансформатора J 41103

1. Установите три ножки съемника J 41103

под уплотнение (54) гидротрансформато­
ра.

2. Установите упор съемника J 41103 на

опору (43) ведущей звездочки.

3. Установите мостик съемника J 41103 на

упор съемника J 41103. Вставьте ножки
съемника J 41103 в пазы на мостике
съемника J 41103.

Внимание: При демонтаже ножки съемника

J 41103 повредят уплотнение (54) гидро­
трансформатора, поэтому уплотнение (54)

необходимо выбросить сразу же после вы­
полнения демонтажа.

4. Затягивайте нажимной винт мостика

съемника J 41103 до тех пор, пока ножки
съемника J 41103 не извлекут уплотне­
ние (54) гидротрансформатора.

ДЕМОНТАЖ ОПОРЫ ВЕДУЩЕЙ

ЗВЕЗДОЧКИ

1. Выверните шесть винтов (53) с опоры

(43) ведущей звездочки.

2. Снимите опору (43) ведущей звездочки с

картера трансмиссии (51).
