Внимание: Во избежание потерь тел каче­
ния игольчатых подшипников сателлитов
планетарной передачи, производите раз­
борку главной передачи на чистом поддоне

трансмиссии.

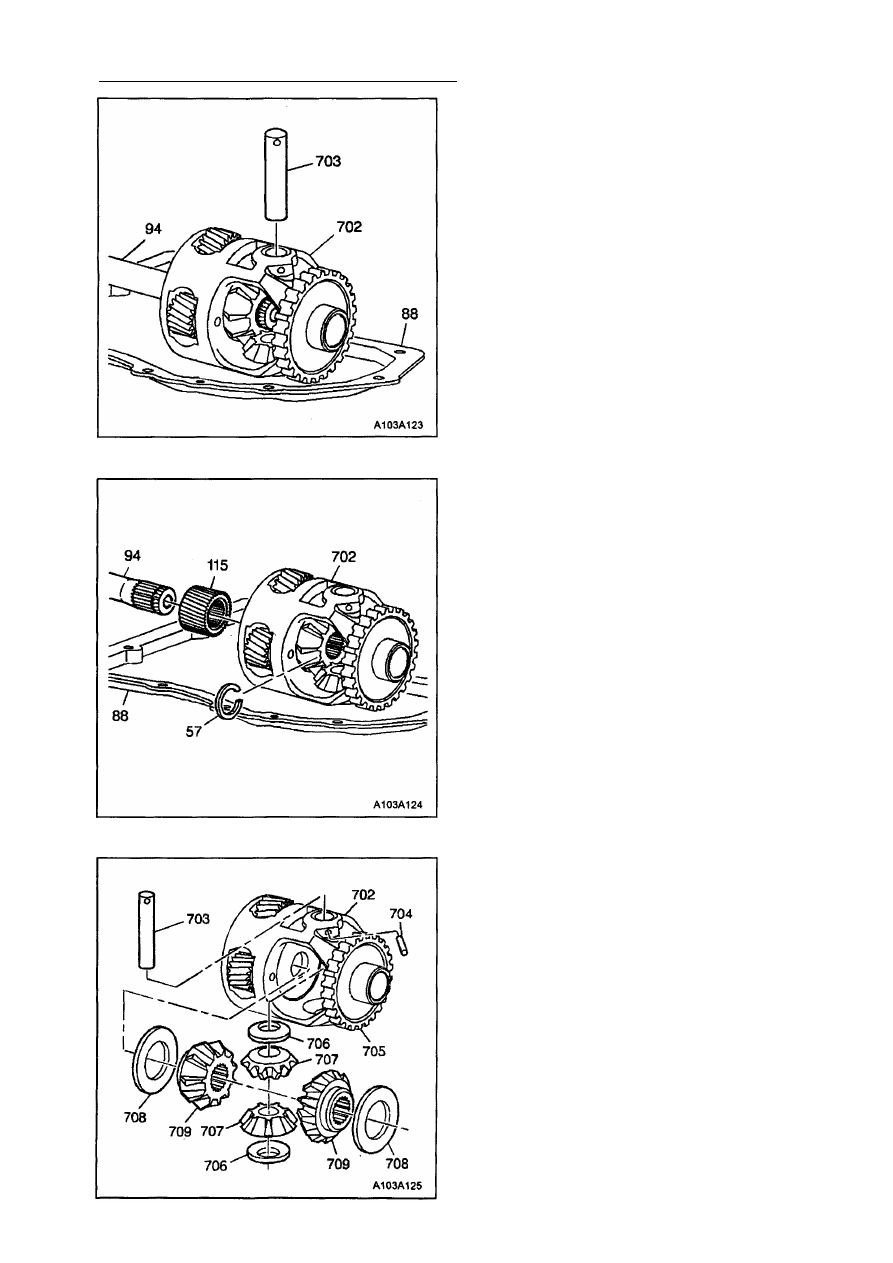

2. Вытащите ось (703) сателлитов диффе­

ренциала.

Внимание: Пружинное кольцо (57) не ис­
пользуется повторно и при сборке должно

быть заменено на новое.
3. Снимите пружинное кольцо (57) с конца

длинной полуоси (94).

4. Вытащите длинную полуось (94) из кор­

пуса (702) дифференциала.

5. Демонтируйте солнечную шестерню (115)

главной передачи.

6. Демонтируйте сателлиты (707) диффе­

ренциала и упорные шайбы (706) сател­

литов дифференциала.

7. Демонтируйте полуосевые шестерни

(709) и упорные шайбы (708) полуосе­
вых шестерен.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 221

8. Снимите пружинное кольцо (701), фик­

сирующее оси сателлитов планетарной

передачи.

Внимание: Перед выполнением демонтажа

сателлитов планетарной главной передачи
отметьте их ориентацию и расположение.

При сборке передачи устанавливайте са­

теллиты на свои места, не меняя их ориен­
тации относительно водила. В противном

случае нарушится приработка шестерен и

работа главной передачи будет сопровож­

даться повышенным шумом.

9. Снимите четыре оси (714) сателлитов

главной передачи.

10. Снимите четыре сателлита (711) глав­

ной передачи.

11. Снимите упорные шайбы (710) сателли­

тов.

12. Снимите игольчатые подшипники (712).
13. Снимите распорные кольца (713) иголь­

чатых подшипников.

14. Вытащите упорный подшипник (700),

расположенный между солнечной шес­

терней главной передачи и водилом.

15. Произведите осмотр игольчатых под­

шипников (712), упорных шайб (710) са­

теллитов, сателлитов (711) главной пе­

редачи и их осей (714) на наличие сле­

дов чрезмерного износа. При работо­

способном состоянии осей сателлитов и

тел качения игольчатых подшипников их

поверхности отполированы.

16. Произведите осмотр осей (714) сател­

литов на наличие следов износа или

выкрошивания рабочих поверхностей.

17. Произведите осмотр упорных шайб

(710) сателлитов на наличие трещин и
следов износа.

18. Промойте и высушите корпус и узлы

главной передачи.

5А - 222 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СБОРКА ГЛАВНОЙ ПЕРЕДАЧИ

Необходимые инструменты:
Смазка для сборки марки TRANSJEL™

J36850

Внимание: Необходимо вставить распор­
ное кольцо между двумя рядами тел качения
игольчатого подшипника. Для облегчения
монтажа игольчатого подшипника, устанав­

ливайте распорное кольцо и сателлит на ось

(714) сателлита главной передачи.

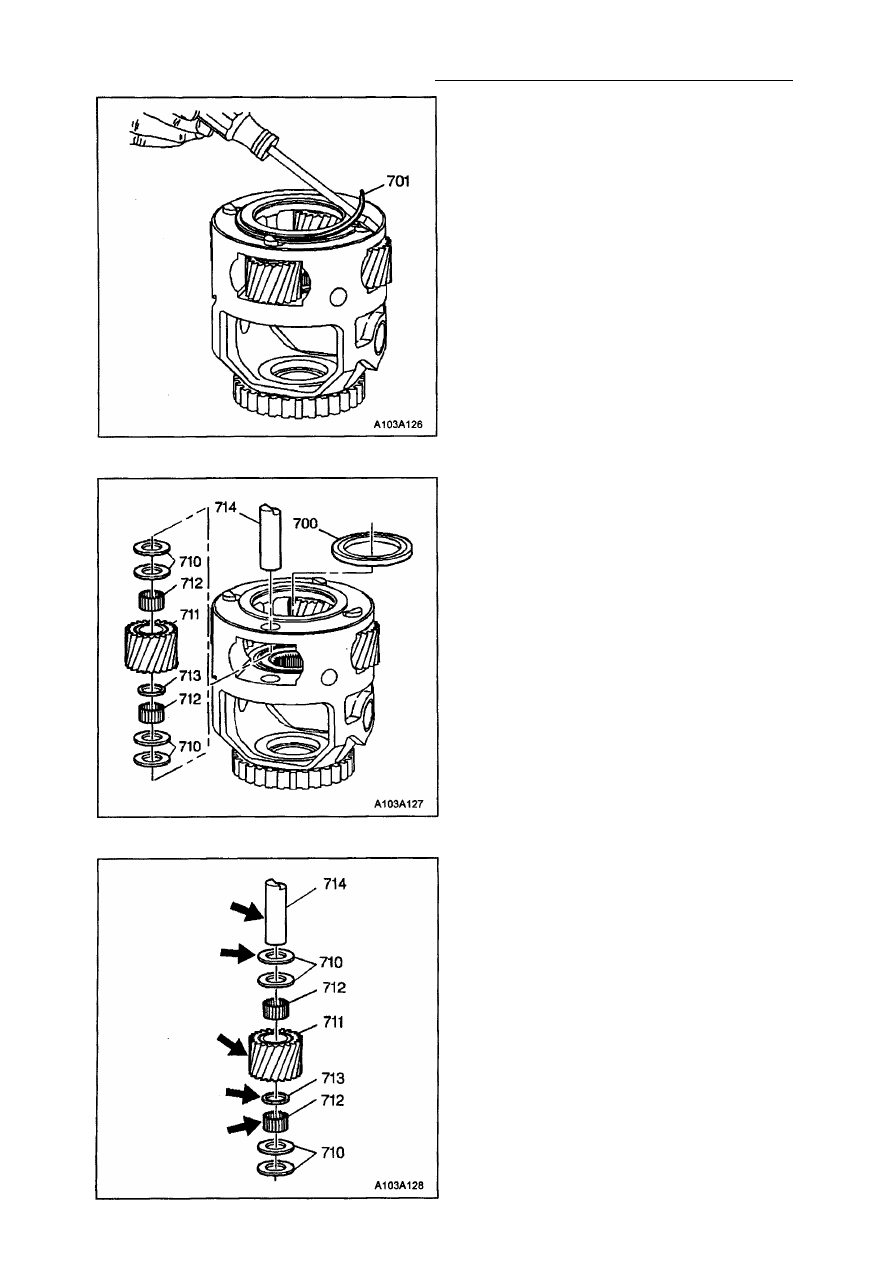

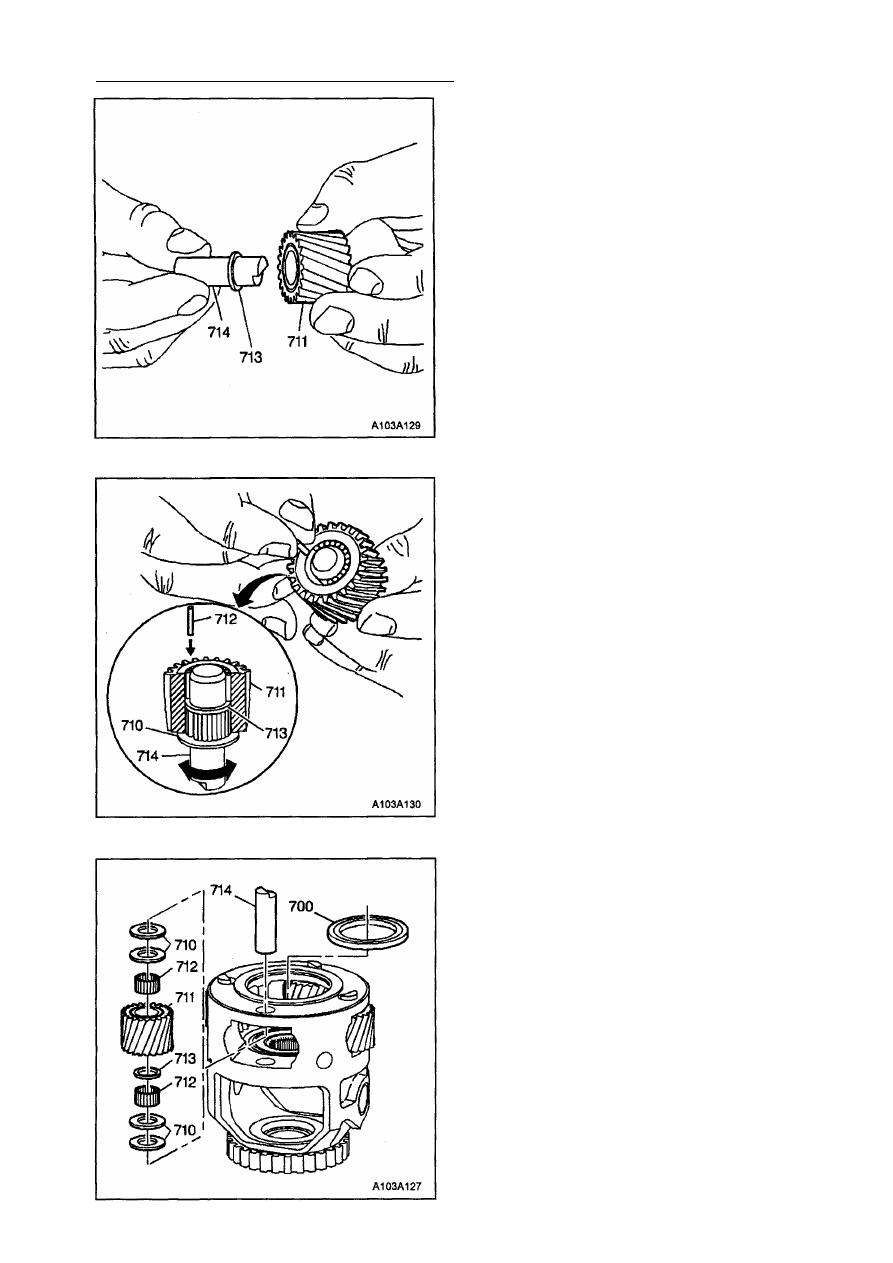

1. Установите распорное кольцо (713)

игольчатых подшипников на сателлит
(711) главной передачи.

2. Установите упорную шайбу (710) с ниж­

ней стороны сателлита (711) главной
планетарной передачи для фиксации
нижнего ряда тел качения игольчатого

подшипника.

3. Воспользуйтесь смазкой TRANSJEL™

J 36850 в качестве подручного средства
для сборки, а также для удержания тел
качения (712) игольчатого подшипника в
обойме.

4. Вставляйте по одному тела качения (712)

игольчатого подшипника в сателлит (711)
планетарной передачи.

5. Установите упорный подшипник (700)

солнечной шестерни на корпус (116)
главной передачи. Зафиксируйте детали
упорного подшипника (700) с помощью
состава TRANSJEL™ J 36850 или экви­
валентного заменителя.

Внимание: Сателлиты (711) планетарной
передачи должны быть установлены на свои
места без изменения ориентации. В про­

тивном случае возможно увеличение шума

главной передачи из-за нарушения прира­
ботки шестерен.

6. Установите упорную шайбу (710) и сател­

литы (711) планетарной передачи в кор­

пус дифференциала (116).

7. Для фиксации сателлитов (711) плане­

тарной передачи установите оси (714)

сателлита в отверстия водила главной
передачи.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 223

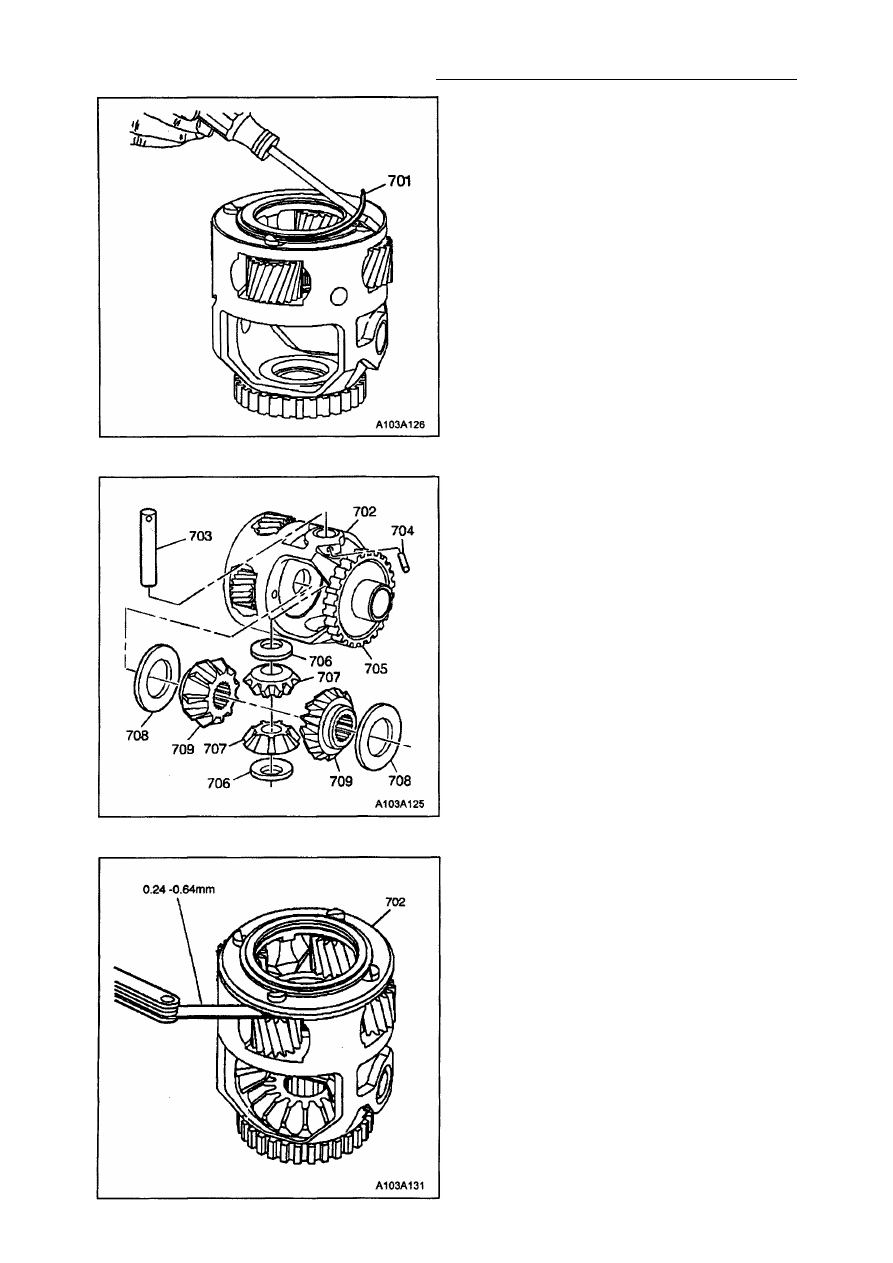

8. Для фиксации осей (714) сателлитов

планетарной передачи установите пру­

жинное кольцо (701).

9. Произведите сборку упорных шайб (708)

полуосевых шестерен на полуосевые
шестерни (709).

10. Установите полуосевые шестерни (709)

вместе с упорными шайбами (708) в
корпус (116) дифференциала.

11. Произведите сборку упорных шайб (706)

сателлитов дифференциала с сателли­

тами (707) дифференциала. Зафикси­

руйте упорные шайбы (706) с помощью
состава TRANSJEL™ J 36850.

12. Установите сателлиты (707) дифферен­

циала вместе с упорными шайбами
(706) в корпус дифференциала (116).

13. Расположите сателлиты (707) диффе­

ренциала соосно с отверстиями в кор­
пусе дифференциала. Вставьте ось
(703) через корпус дифференциала (116)
и сателлиты (707) дифференциала.

14. Установите ось (703) в соответствующее

положение, чтобы было возможно вста­
вить штифт.

15. Для фиксации оси (703) сателлитов

дифференциала, вставьте штифт (704)
через корпус дифференциала (116) и

ось (703).

ИЗМЕРЕНИЕ ОСЕВОГО ЗАЗОРА

САТЕЛЛИТОВ

1. С помощью плоского щупа измерьте

осевой зазор каждого сателлита. Нор­
мальная величина осевого зазора сос­

тавляет 0.24 - 0.62 мм.

2. Если величина осевого зазора выходит

за нижний предел указанной величины,

произведите ремонт дифференциала.

3. Если величина осевого зазора выходит

за верхний предел указанной величины,
замените дифференциал.
