Внимание: Во избежание повреждения воз­
вратных пружин (606), не следует их (606)
сжимать более, чем это необходимо для
обеспечения демонтажа пружинного кольца
(605).

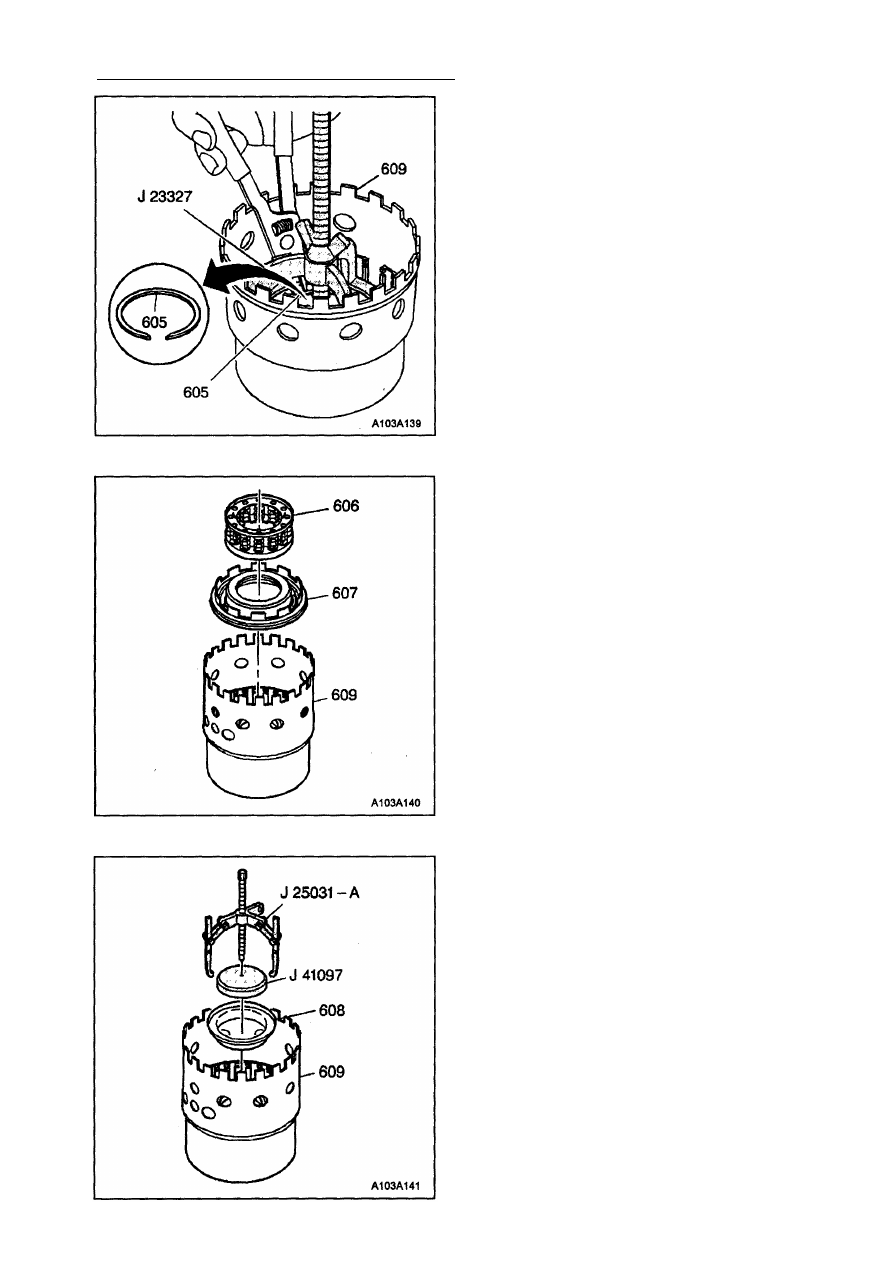

6. С помощью приспособления для сжатия

возвратных пружин фрикционов J 23327
сожмите блок возвратных пружин.

7. Снимите пружинное кольцо (605).
8. Уберите приспособление J 23327.

9. Вытащите блок возвратных пружин

(606).

10. Снимите поршень (607) в сборе с уплот­

нением фрикциона передач переднего
хода.

11. Проверьте состояние внутреннего уп­

лотнения (608) на наличие поврежде­

ний.

12. Если внутреннее уплотнение (608) пов­

реждено, установите диск приспособле­
ния для демонтажа внутреннего уплот­
нения J 41097-2 на внутреннюю ступицу
корпуса фрикциона.

13. С помощью приспособления J 25031-А

снимите уплотнение.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 229

14. Проверьте корпус, диски, втулки, шли­

цы, поверхность трения барабана лен­

точного тормоза и блок возвратных пру­
жин на наличие следов сильного изно­

са.

15. Проверьте чистоту каналов прохода ра­

бочей жидкости.

16. Проверьте состояние шарикового клапа­

на со стопором.

17. Проверьте поршень с уплотнением на

наличие порезов и других дефектов. Ес­

ли поршень и уплотнение находятся в

нормальном состоянии, их можно ис­
пользовать повторно.

18. Промойте и высушите все детали.

СБОРКА ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

Необходимые инструменты:
Приспособление для сжатия возвратных
пружин фрикциона J 23327
Оправка для монтажа внутреннего уплотне­
ния ступицы фрикциона передач переднего

хода J 41231

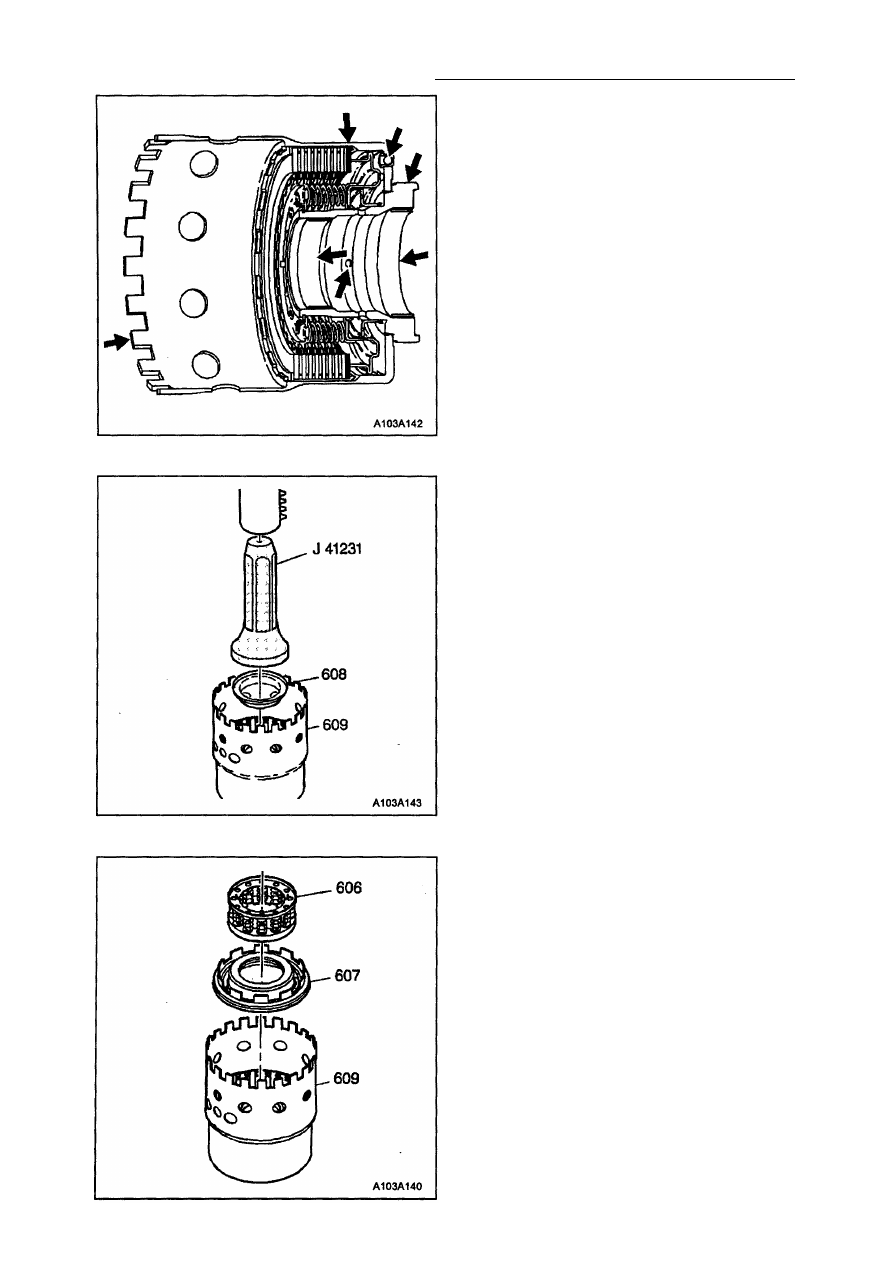

1. Поставьте новое внутреннее уплотне­

ние (608), если старое повреждено или
было демонтировано. Воспользуйтесь
прессом и оправкой J 41231 для запрес-

совывания внутреннего уплотнения на
корпус (609) фрикциона передач перед­
него хода.

2. Вставьте поршень (607) в сборе с уп­

лотнением в корпус (609) фрикциона пе­

редач переднего хода. Для облегчения
монтажа смажьте уплотнение трансмис­
сионной жидкостью.

3. Вставьте блок возвратных пружин (606)

в корпус (609) фрикциона передач пе­
реднего хода. При этом лапки для упора
в пружинное кольцо блока возвратных
пружин (606) должны быть обращены
вверх.

5А - 230 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Внимание: Во избежание повреждения
возвратных пружин (606), не следует их (606)
сжимать более, чем это необходимо для
обеспечения монтажа пружинного кольца
(605).

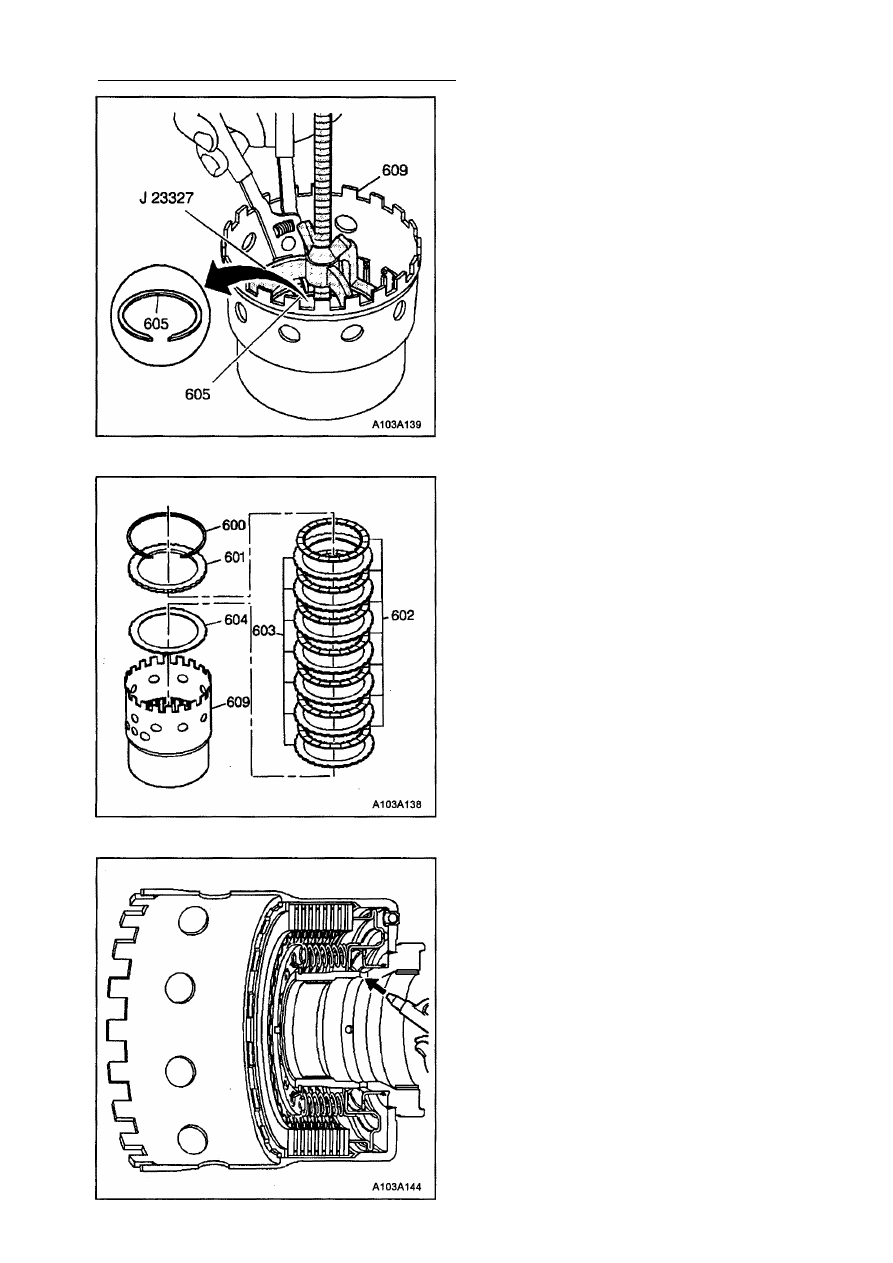

4. С помощью приспособления для сжатия

возвратных пружин фрикционов J 23327
сожмите блок возвратных пружин.

5. Поставьте пружинное кольцо (605), что­

бы зафиксировать блок возвратных пру­
жин (606).

6. Уберите приспособление J 23327.

7. Поставьте волнистый диск (604) фрик­

циона передач переднего хода.

8. Установите 7 стальных дисков (603) и 7

дисков (602) с волокнистыми накладка­

ми последовательно, начиная со сталь­
ного диска (603).

9. Поставьте упорный диск (601) фрикцио­

на передач переднего хода.

10. Поставьте пружинное кольцо (600) для

осевой фиксации пакета дисков фрик­
циона.

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

ФРИКЦИОНА ПЕРЕДАЧ ПЕРЕДНЕГО

ХОДА С ПОМОЩЬЮ СЖАТОГО

ВОЗДУХА

Проверка сжатым воздухом позволяет ус­

тановить исправность уплотнений и всего
фрикциона в сборе.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 231

УСТАНОВКА ЛЕНТОЧНОГО

ТОРМОЗА ПЕРВОЙ ПЕРЕДАЧИ И

ПЕРЕДАЧИ ЗАДНЕГО ХОДА

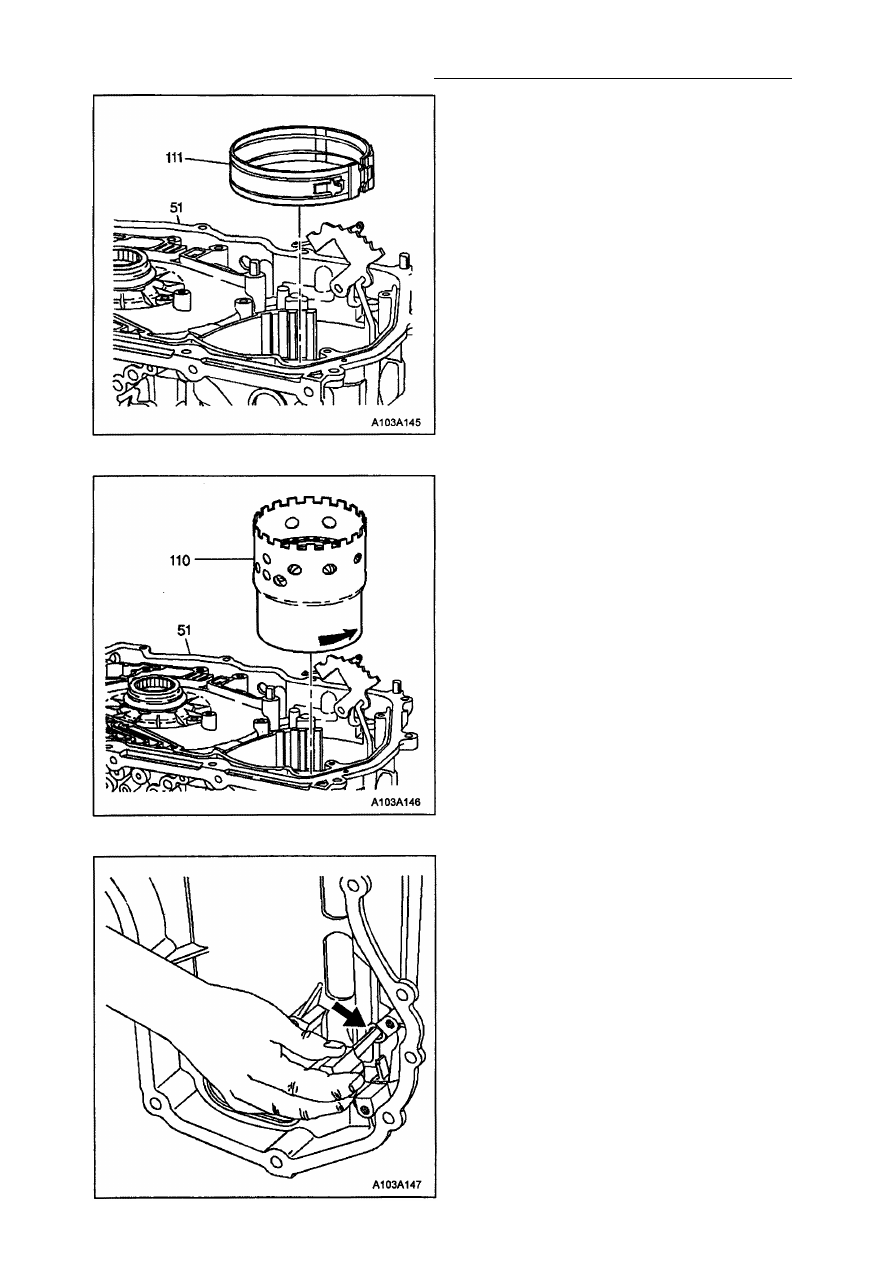

Установите ленту тормоза 1-й передачи и пе­

редачи заднего хода (111) в картер трансмис­
сии (51). Лента должна быть ориентирована

так, чтобы упор для штока сервоцилиндра

располагался со стороны поддона картера.
Закрепите неподвижный конец тормозной

ленты с помощью пальца в опоре картера

(51).

УСТАНОВКА ФРИКЦИОНА ПЕРЕДАЧ

ПЕРЕДНЕГО ХОДА

Внимание: В процессе установки фрикцио­
на передач переднего хода, поворачивайте

его против часовой стрелки, чтобы детали
муфты свободного хода 1-й передачи встали
на свои места. При правильном монтаже
фрикцион передач переднего хода в сбо­
ре (110) не должен вращаться по часовой
стрелке.

1. Установите фрикцион передач переднего

хода в сборе (110) в картер трансмиссии
(51).

2. Для проверки правильности монтажа тор­

мозной ленты (111) первой передачи и
передачи заднего хода вставьте отвертку
в отверстие для штока сервоцилиндра.
При этом тормозная лента должна при­
жаться к корпусу (110) фрикциона.
