1F-304 КОНТРОЛЬ ДВИГАТЕЛЯ

БАК СБРОСА ПАРОВ ТОПЛИВА

Процедура снятия
Предостережение: В баке и насосах со­

держатся испарения топлива. Во избе­
жание травмы не курите в зоне их рас­

положения и не допускайте попадания
открытого пламени.

1. Отсоедините вакуумные шланги.

2. Открутите болты, крепящие фланцы

бака на автомобиле.

3. Плавно выдвиньте бак из крепления

направляющей.

4. Снимите бак.

Процедура установки

1. Вставьте бак в крепление и плавно за­

двиньте его на место.

2. Установите болты фланца бака.

Затяжка
Затяните болты фланца бака сброса

паров топлива с усилием 20 Н•м.

3. Подсоедините шланги бака сброса па­

ров топлива.

СОЛЕНОИД СБРОСА ПАРОВ

ТОПЛИВА

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

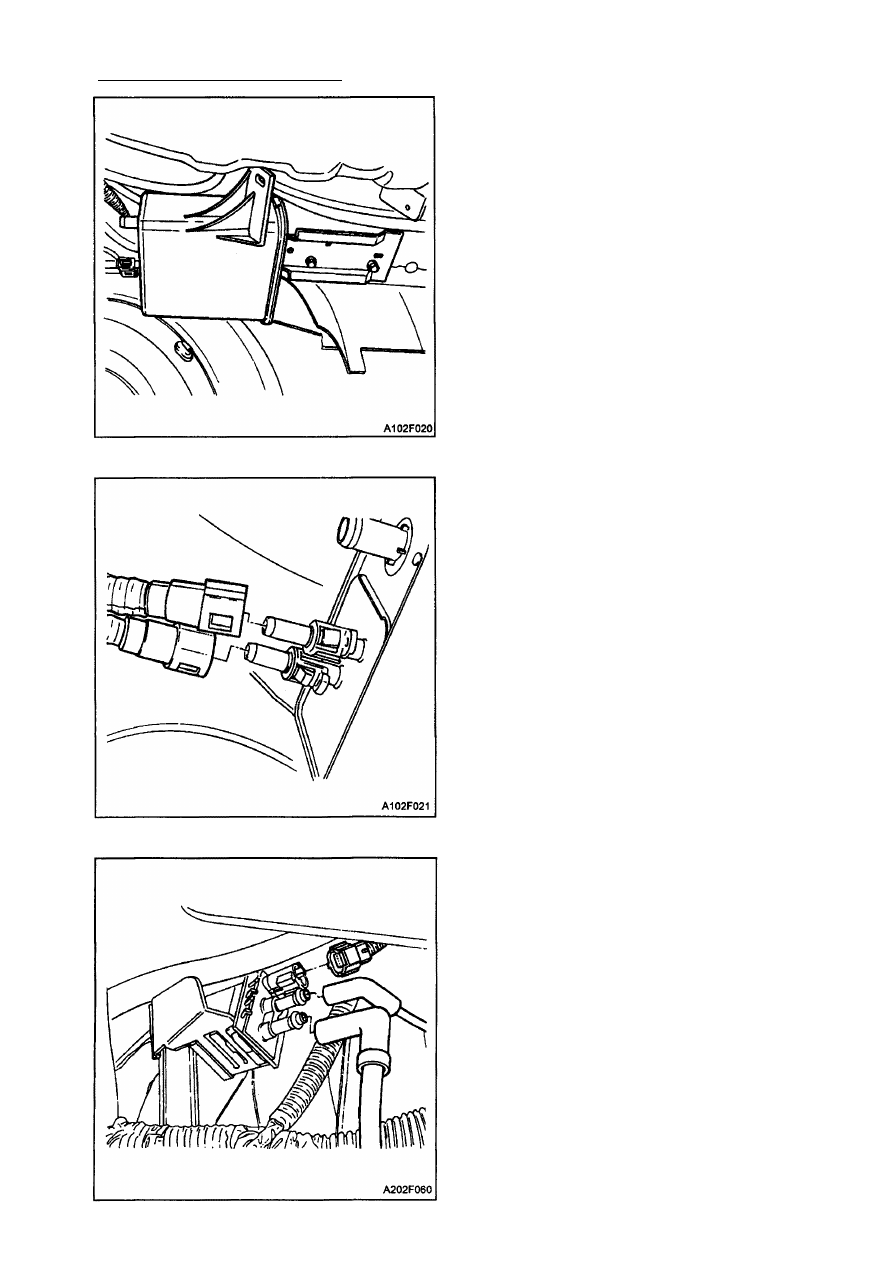

2. Отключите разъем соленоида сброса

паров топлива.

3. Отсоедините шланги от разъема соле­

ноида сброса паров топлива.

4. Отсоедините разъем соленоида сбро­

са паров топлива от кронштейна.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-305

Процедура установки

1. Прикрепите к кронштейну разъем со­

леноида сброса паров топлива.

2. Подключите разъем соленоида сброса

паров топлива.

3. Подключите шланги к разъему соле­

ноида сброса паров топлива.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

ДАТЧИК ПОЛОЖЕНИЯ

КОЛЕНЧАТОГО ВАЛА

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

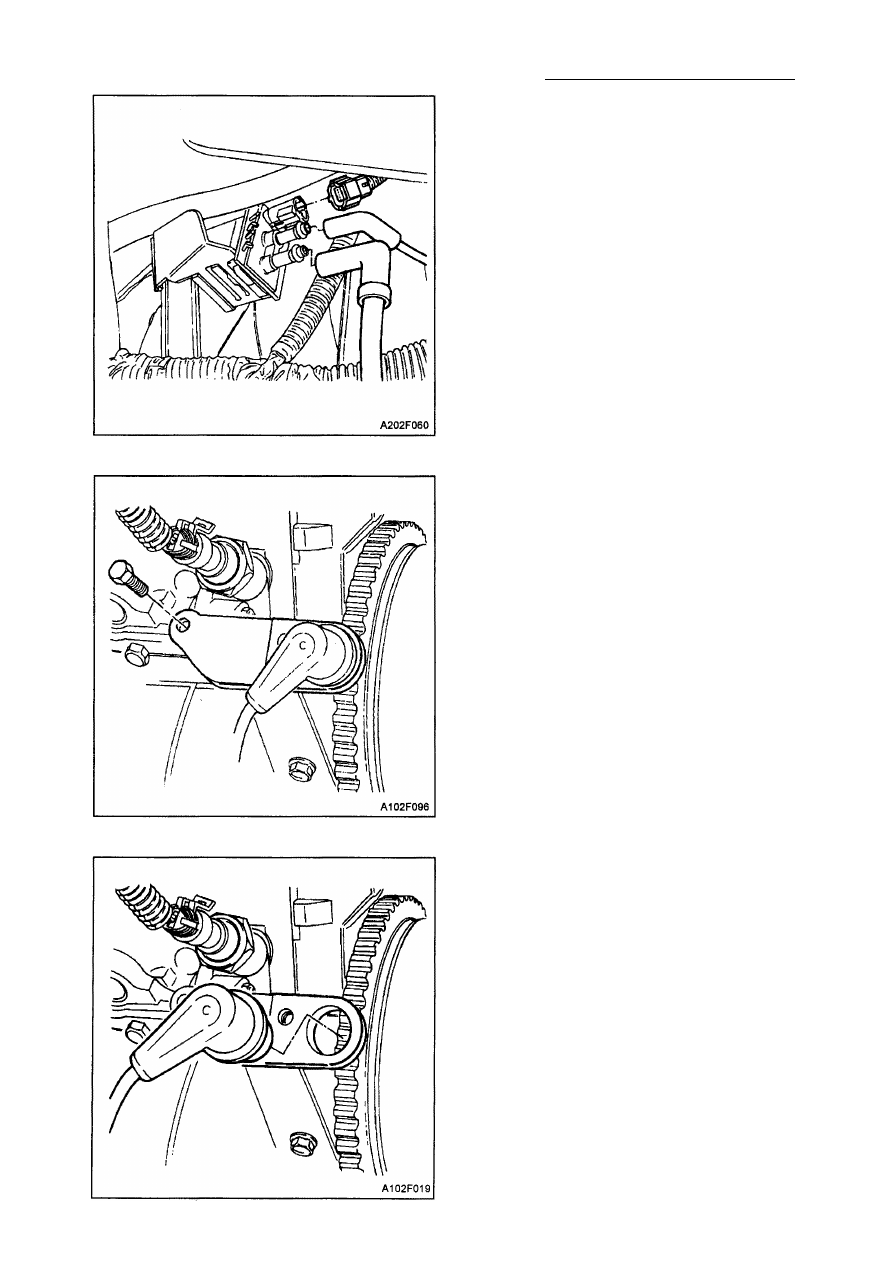

2. Отключите разъем датчика положения

коленчатого вала от кронштейна.

3. Снимите провода.
4. Открутите болт датчика положения ко­

ленчатого вала.

5. Снимите датчик положения коленча­

того вала.

Процедура установки

1. При помощи болта установите датчик

положения коленчатого вала.

Затяжка
Затяните болт датчика положения ко­
ленчатого вала с усилием 10 Н•м.

2. Подключите разъем датчика положе­

ния коленчатого вала к раме кронш­

тейна.

3. Закрепите провод хомутами.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

1F - 306 КОНТРОЛЬ ДВИГАТЕЛЯ

БЛОК ЭЛЕКТРОННОГО

КОНТРОЛЯ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите пассажирское сиденье. См.

Раздел 9Н, "Сиденья".

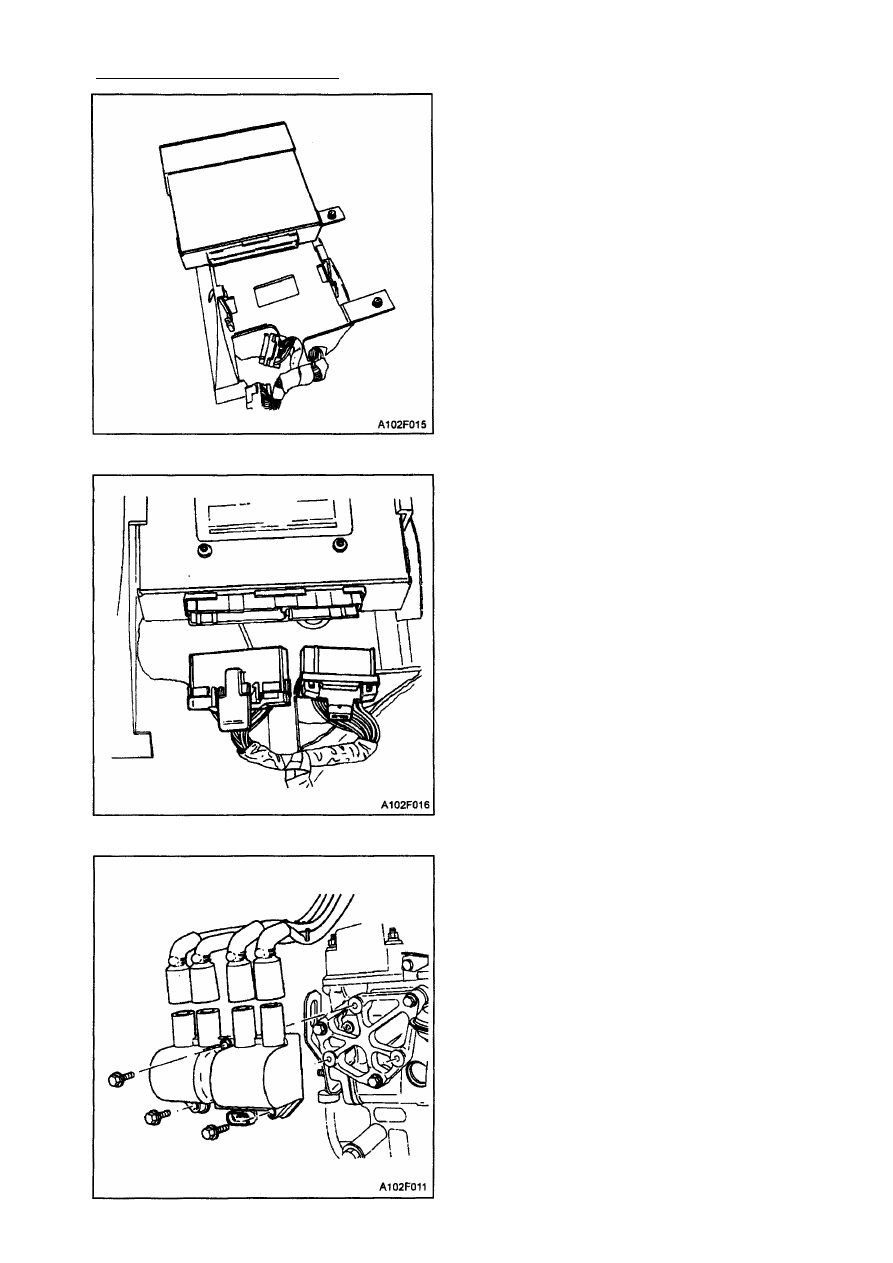

3. Отключите разъемы блока электрон­

ного контроля.

4. Удалите блок электронного контроля

из его опоры.

Процедура установки

1. Установите на место блок электронно­

го контроля.

2. Установите блок электронного контро­

ля на его опоре.

3. Подключите разъемы блока электрон­

ного контроля.

4. Установите пассажирское сиденье.

См. Раздел 9Н, "Сиденья".

5. Подсоедините отрицательный провод

аккумуляторной батареи.

КАТУШКА ЗАЖИГАНИЯ

Процедура снятия
1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Отключите разъем катушки зажигания.
3. Заметьте расположение проводов за­

жигания и снимите их.

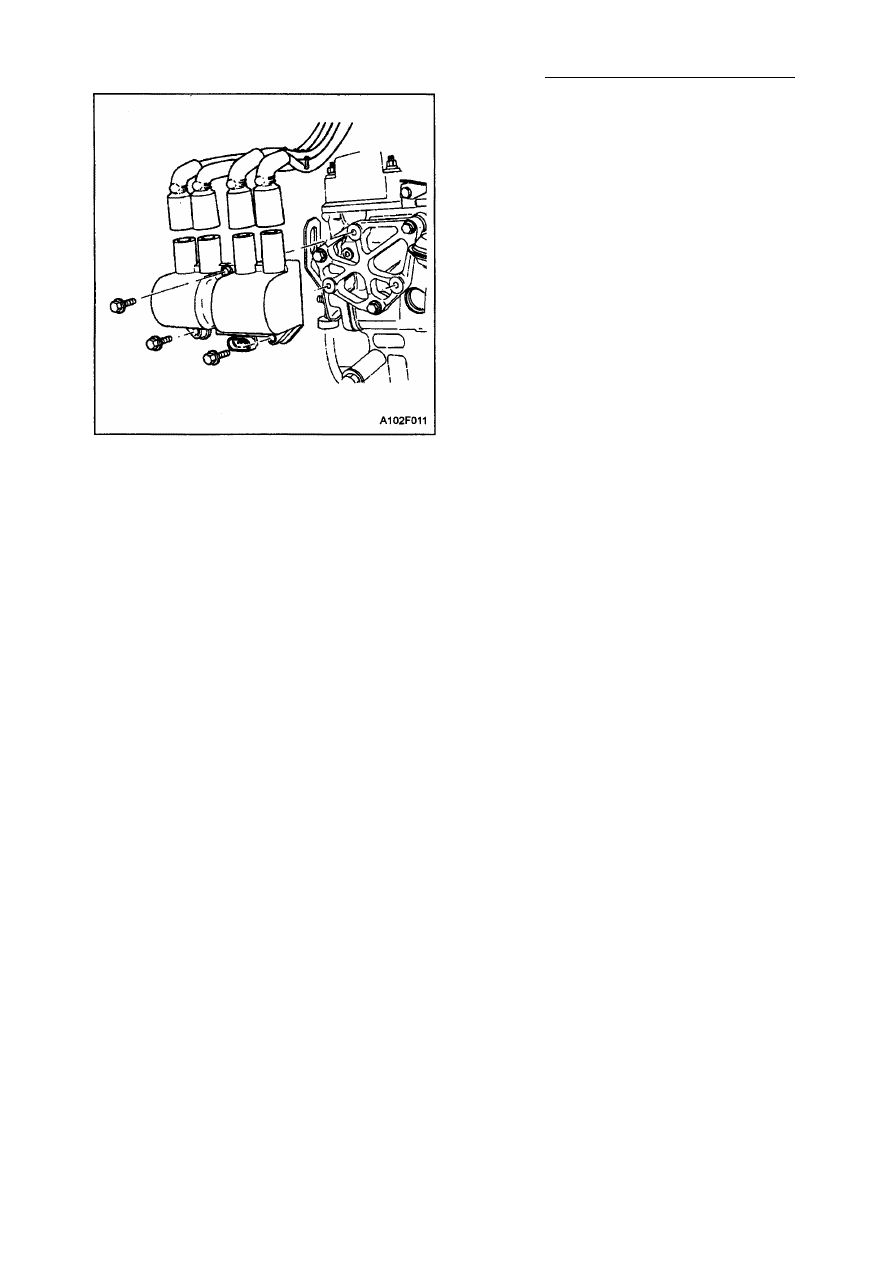

4. Открутите болты катушки зажигания.
5. Снимите катушку зажигания.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 307

Процедура установки
1. Установите катушку зажигания на мес­

то крепления и наживите болты.
Затяжка

Затяните болты катушки зажигания с
усилием 10 Н•м.

2. Подключите разъем катушки зажига­

ния.

3. Установите провода зажигания.

4. Подсоедините отрицательный провод

аккумуляторной батареи.
