Дэу Ланос. Руководство по ремонту - часть 206





1F-300 КОНТРОЛЬ ДВИГАТЕЛЯ

ДАТЧИК АБСОЛЮТНОГО

ДАВЛЕНИЯ ВПУСКНОГО

КОЛЛЕКТОРА

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Отсоедините шланг от датчика абсо­

лютного давления впускного коллек­
тора.

3. Отключите разъем датчика абсолютно­

го давления.

4. Открутите болт кронштейна датчика

абсолютного давления впускного кол­

лектора.

5. Открутите болты и гайки, крепления

датчика абсолютного давления впуск­

ного коллектора на крепежном кронш­
тейне.

Процедура установки

1. Вставьте датчик давления впускного

коллектора в крепежный кронштейн.

2. Наживите болты датчика давления

впускного  к о л л е к т о р а . Наживите
контргайки.

Затяжка
Затяните болты и контргайки датчика
абсолютного давления впускного кол­
лектора с усилием 8 Н•м.

3. Установите датчик абсолютного дав­

ления впускного коллектора и кронш­
тейн на теплоизоляционную панель

при помощи болта кронштейна.
Затяжка
Затяните болт кронштейна датчика
абсолютного давления впускного кол­

лектора с усилием 10 Н•м.

4. Подключите разъем датчика абсолют­

ного давления впускного коллектора.

5. Подсоедините шланг к датчику абсо­

лютного давления впускного кол­
лектора.

6. Подсоедините отрицательный провод

аккумуляторной батареи.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-301

К Л А П А Н  Р Е Ц И Р К У Л Я Ц И И

В Ы Х Л О П Н Ы Х ГАЗОВ (SOHC)

Процедура снятия
1. Отсоедините шланг от клапана рецир­

куляции выхлопных газов.

2. Открутите болты и снимите клапан ре­

циркуляции выхлопных газов.

Процедура установки
1. Очистите уплотнительные головки ци­

линдров поверхности.

2. Установите прокладку клапана рецир­

куляции выхлопных газов.

3. При помощи болтов установите клапан

рециркуляции выхлопных газов.
Затяжка
Затяните болты клапана рециркуляции
выхлопных газов с усилием 20 Н•м.

4. Подсоедините шланг к клапану рецир­

куляции выхлопных газов.

КЛАПАН РЕЦИРКУЛЯЦИИ

ВЫХЛОПНЫХ ГАЗОВ (DOHC)

Процедура снятия

1. Отсоедините шланг от клапана ре­

циркуляции выхлопных газов.

2. Открутите болты и снимите клапан ре­

циркуляции выхлопных газов.

Процедура установки
1. Очистите соприкасающиеся поверх­

ности головки цилиндров.

2. Установите новую прокладку клапана

рециркуляции выхлопного воздуха.

3. При помощи болтов установите клапан

рециркуляции выхлопных газов.
Затяжка
Затяните болты клапана рециркуляции
выхлопных газов с усилием 20 Н•м.

4. Подсоедините шланг к клапану рецир­

куляции выхлопных газов.

1F - 302 КОНТРОЛЬ ДВИГАТЕЛЯ

СОЛЕНОИД КЛАПАНА

РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ

ГАЗОВ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите соленоид сброса паров топ­

лива. См. главу "Соленоид сброса па­
ров топлива" в этом разделе.

3. При помощи рычага снимите с кронш­

тейна соленоид клапана рециркуляции

выхлопного газа.

4. Отключите электрический разъем со­

леноида клапана рециркуляции вых­
лопных газов.

5. Отсоедините магистрали на соленои­

де клапана рециркуляции выхлопных

газов.

Процедура установки
1. Подсоедините магистрали к соленоиду

клапана рециркуляции выхлопных
газов.

2. Подключите электрический разъем со­

леноида клапана рециркуляции вых­
лопных газов.

3. Протолкните соленоид клапана вых­

лопных газов на кронштейн.

4. Установите соленоид, очищающий бак.

См. главу "Соленоид сброса паров
топлива" в этом разделе.

5. Подсоедините отрицательный провод

аккумуляторной батареи.

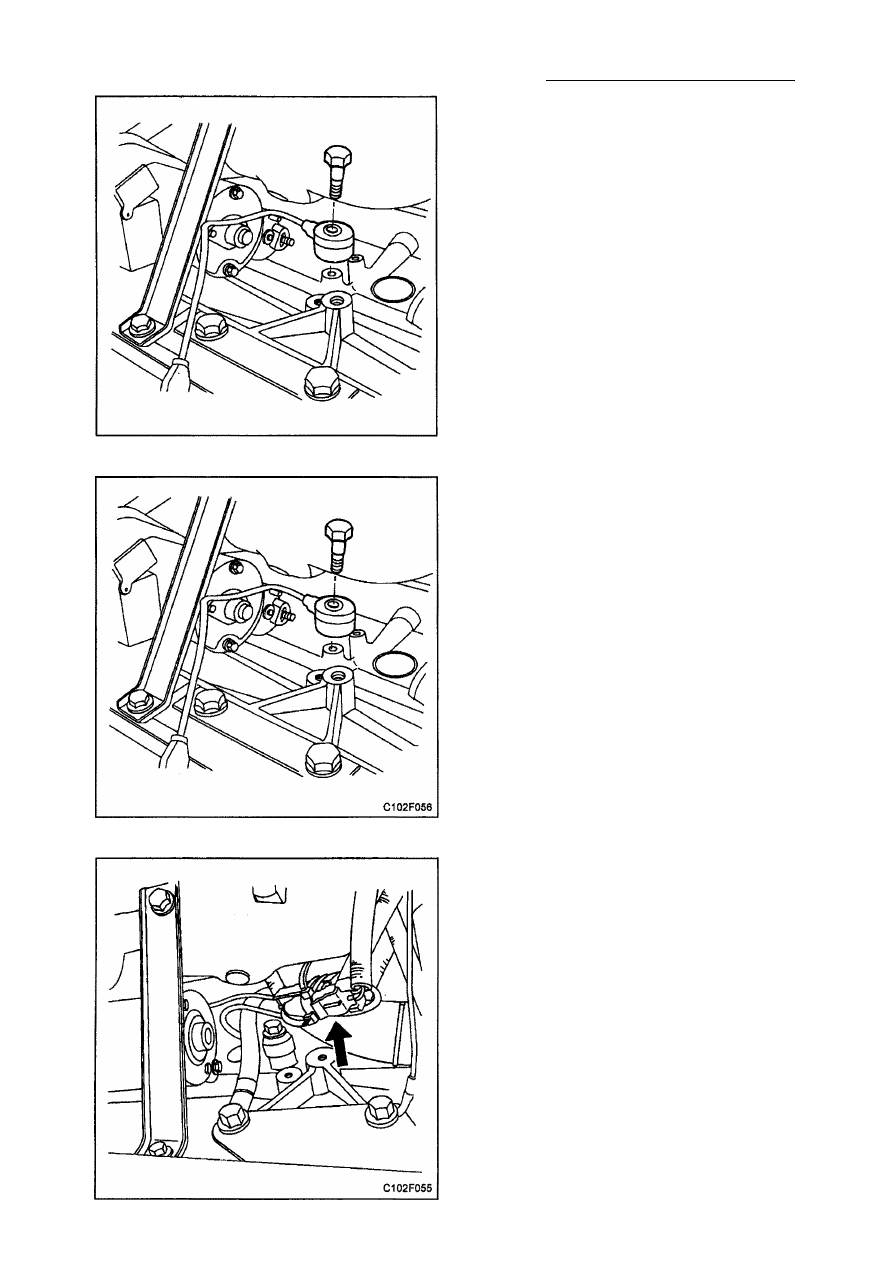

ДЕТОНАЦИОННЫЙ ДАТЧИК

Процедура снятия
1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите впускной коллектор на авто­

мобилях, оборудованных автомати­
ческой коробкой передач. См. Раздел

1В, "Двигатель SOHC" или Раздел 1С,

"Двигатель DOHC".

3. Отключите электрический разъем де­

тонационного датчика.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 303

4. Снимите детонационный датчик.

Процедура установки

1. Установите детонационный датчик.

Затяжка
Затяните болт детонационного датчика
с усилием 20 Н•м.

2. Подключите электрический разъем

детонационного датчика.

3. Установите впускной коллектор на ав­

томобилях, оборудованных автома­
тической коробкой передач. См. Раз­

дел 1В, "Двигатель SOHC" или Раздел

1С, "Двигатель DOHC".

4. Подсоедините отрицательной провод

аккумуляторной батареи.
