Дэу Ланос. Руководство по ремонту - часть 205





1F - 296 КОНТРОЛЬ ДВИГАТЕЛЯ

10. Установите воздухозаборник.
11. Подключите разъемы датчика поло­

жения дросселя и клапана холостого
хода.

12. Подсоедините отрицательный провод

аккумуляторной батареи.

13. Заполните систему охлаждения.

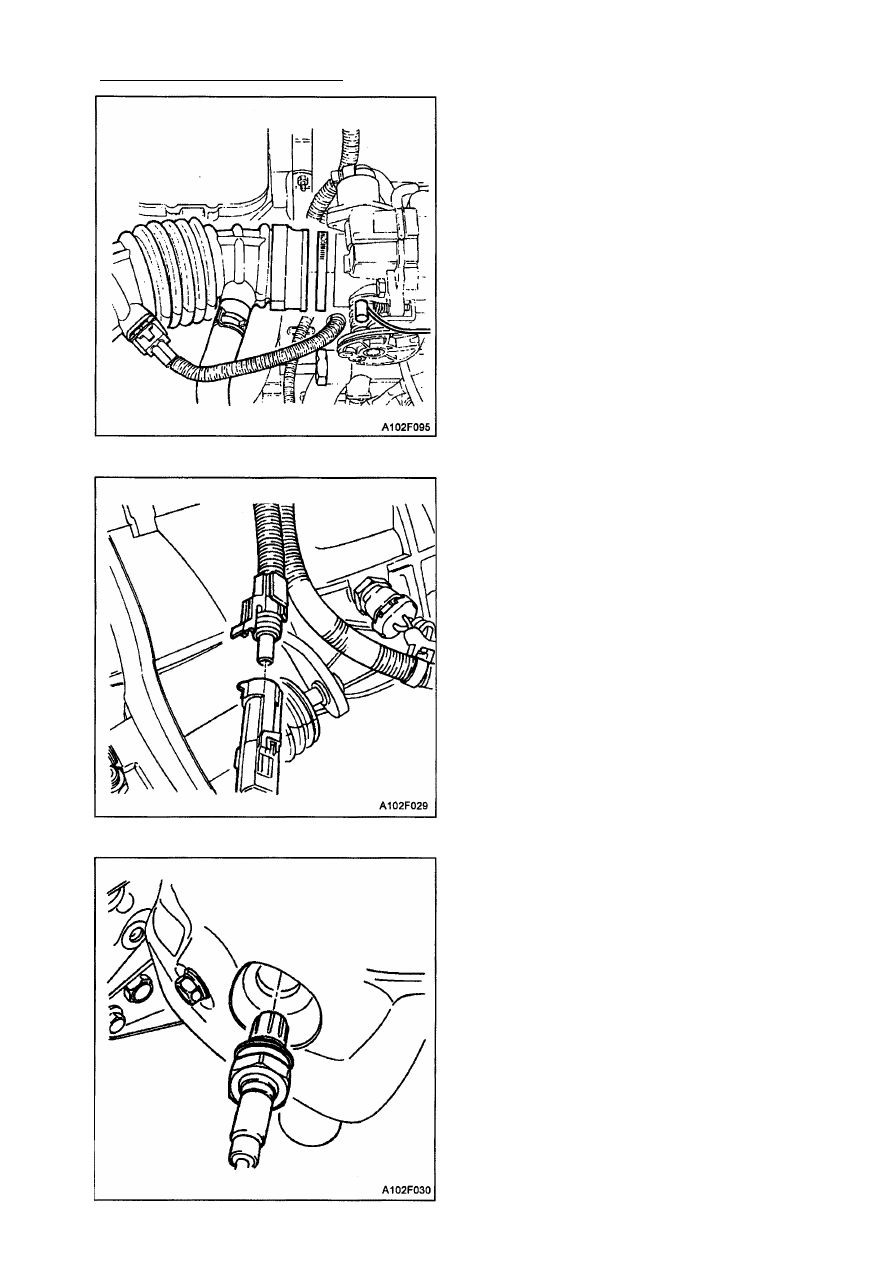

ДАТЧИК КИСЛОРОДА

Процедура снятия
1. Отсоедините отрицательный провод

аккумуляторной батареи.

Примечание: Датчик кислорода исполь­

зуется вместе с постоянно прикреп­
ленными к нему гибким проводником и
разъемом. Этот гибкий проводник нельзя
отсоединять от датчика кислорода.

Повреждение или отключение гибкого
проводника или разъема могут повлиять
на точность работы датчика кислорода.
Работая с датчиком кислорода, следует
обращаться с ним осторожно.

2. Отключите разъем датчика кислорода.
Примечание: Бывает трудно снять

датчик кислорода в том случае, когда
температура ниже 48°С. Излишнее прило­
жение силы может повредить резьбу

выпускного коллектора.
3. Осторожно снимите датчик кислорода

с выпускного коллектора.

Процедура установки
Внимание:
 Для резьбы датчика кисло­
рода следует использовать специальную
противозадирную присадку. Эта присадка
состоит из жидкого графита и стеклянного
бисера. Графит сгорит, а стеклянный би­
сер останется, облегчая снятия датчика.
К новым или работающим датчикам долж­
ны прилагаться присадки для резьбы. Ес­

ли датчик снимается с двигателя, и, если

по какой-либо причине, его нужно переус­

тановить, перед переустановкой следует

покрыть резьбу противозадирной при­

садкой.

1. Покройте резьбу датчика кислорода

противозадирной присадкой.

2. Установите датчик кислорода на вы­

пускной коллектор.

Затяжка
Затяните датчик кислорода с усилием

41 Н•м.

3. Подключите разъем датчика кисло­

рода.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 297

4. Подсоедините отрицательный провод

аккумуляторной батареи.

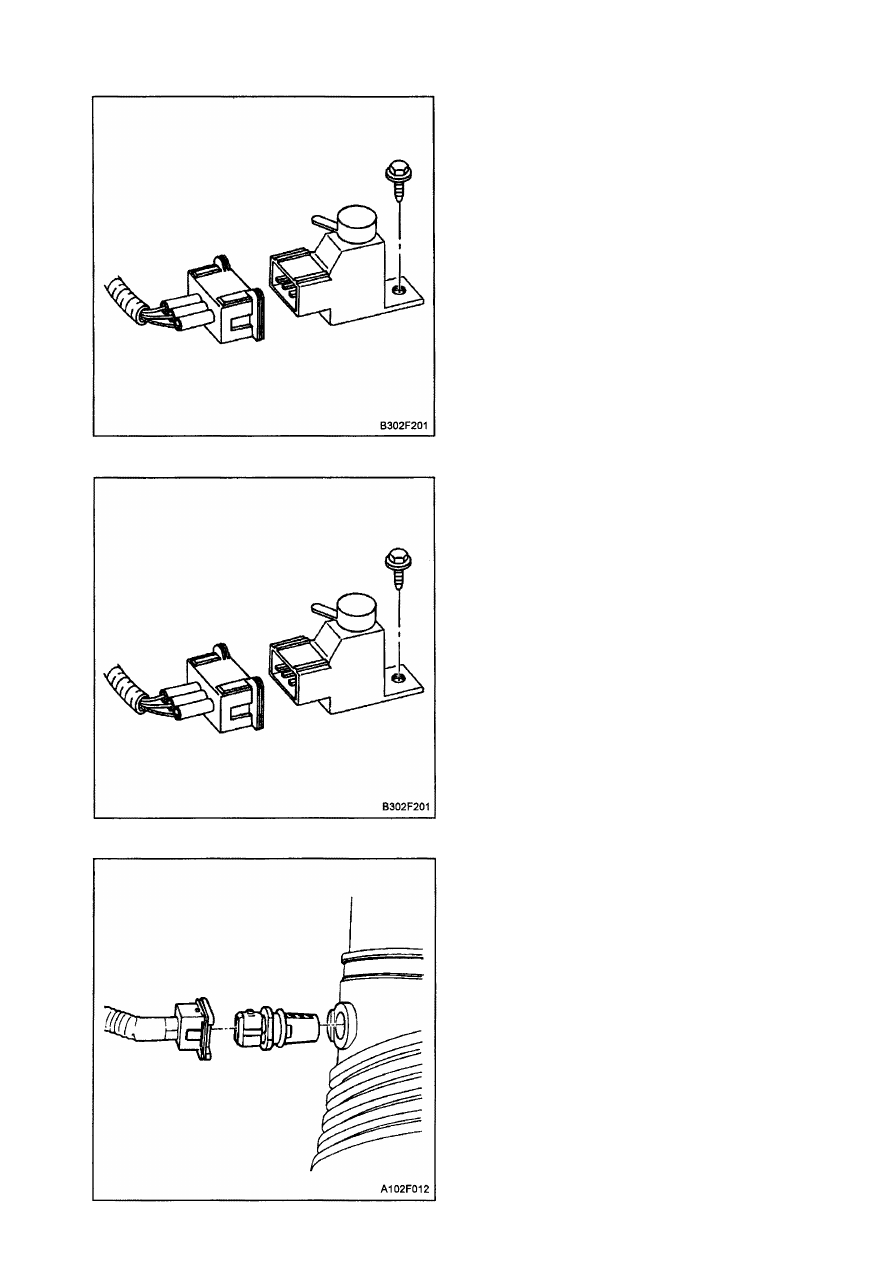

ПОТЕНЦИОМЕТР СО (ТОЛЬКО ДЛЯ

ЭТИЛИРОВАННОГО ТОПЛИВА)

Процедура снятия

1. Отключите отрицательный провод ак­

кумуляторной батареи.

2. Открутите болт потенциометра окиси

углерода.

3. Снимите электрический разъем.

Процедура установки

1. Установите электрический разъем.

2. Установите опору потенциометра оки­

си углерода.
Затяжка
Затяните болт потенциометра окиси уг­
лерода с усилием 8 Н•м.

3. Подсоедините отрицательный провод

аккумуляторной батареи.

ДАТЧИК ТЕМПЕРАТУРЫ

ВОЗДУХА В КОЛЛЕКТОРЕ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Отключите разъем датчика темпера­

туры воздуха в коллекторе.

3. Снимите датчик температуры воздуха,

извлекая его из воздухозаборника.

Процедура установки

1. Установите датчик температуры возду­

ха на воздухозаборник.

2. Подключите разъем датчика темпера-

ратуры воздуха.

3. Подсоедините отрицательный провод

аккумуляторной батареи.

1F - 298 КОНТРОЛЬ ДВИГАТЕЛЯ

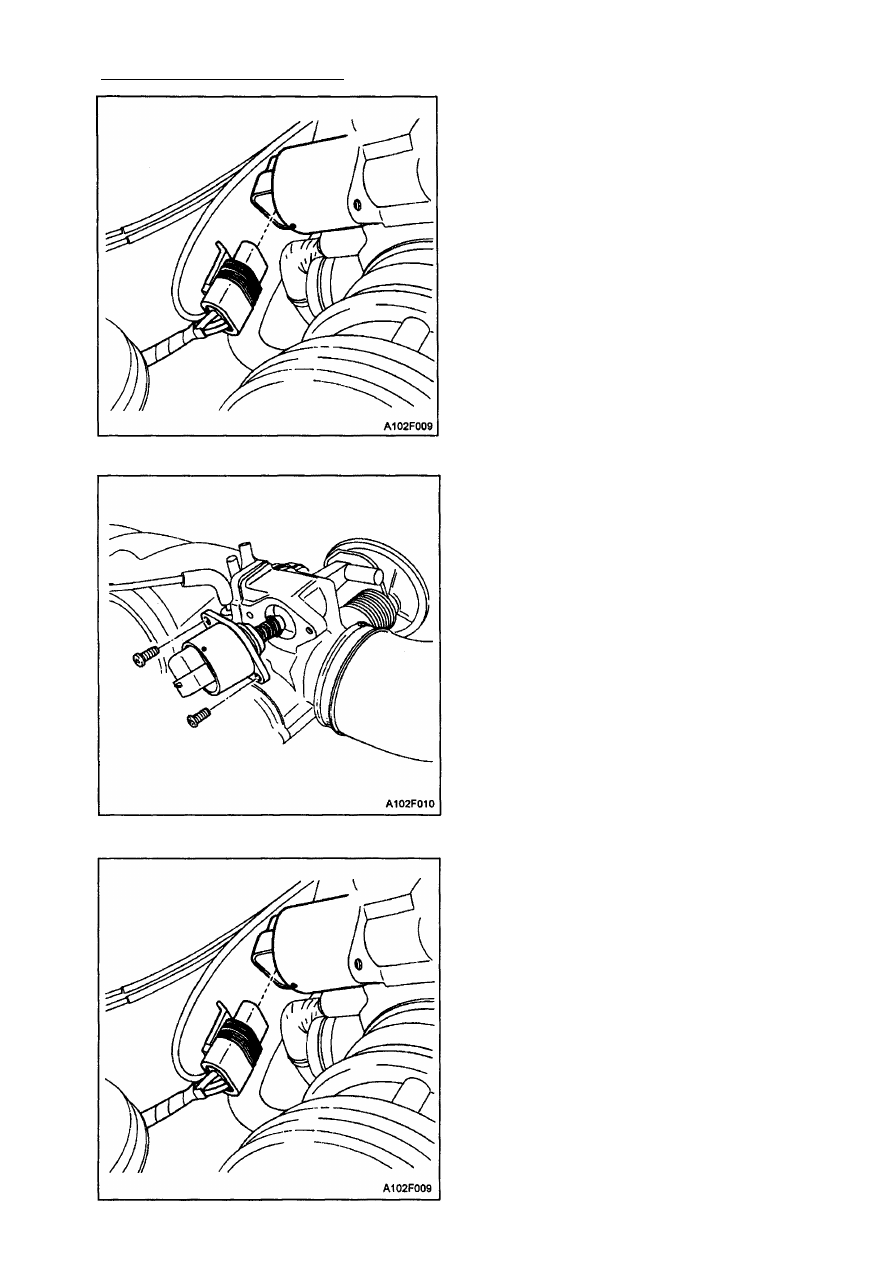

ВОЗДУШНЫЙ КЛАПАН

ХОЛОСТОГО ХОДА

Процедура снятия
1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Отключите разъем воздушного клапа­

на холостого хода.

3. Открутите болты воздушного клапана

холостого хода.

Примечание: Не толкайте поворотный
шкворень клапана. Сила, которую,
необходимо приложить, для перемеще­
ния шкворня, может повредить резьбу на
червячной передаче.

4. Снимите воздушный клапан холостого

хода.

5. Очистите место уплотнения воздушно-

го клапана холостого хода, гнездо

поршня клапана и воздухопровод
очистителем для топливной системы.
Не используйте метил, этил, кетон.

Процедура установки
Внимание:
 Устанавливая новый воздуш­
ный клапан холостого хода, убедитесь,
что его детали идентичны деталям
старого. Форма и диаметр шкворня воз­

душного клапана холостого хода рассчи­

таны на применение в определенных
условиях. Измерьте расстояние между

верхушкой шкворня воздушного клапана

холостого хода и крепежным фланцем.

Если расстояние больше 28 мм, надавите
на шкворень пальцем, чтобы отвести
шкворень назад. Сила, которую необхо­

димо приложить, для отведения шкворня

назад, не повредит воздушный клапан хо­
лостого хода. Расстояние в 28 мм уста­
навливается с целью предупреждения
перемещения шкворня воздушного кла­
пана холостого хода с нижней части его
гнезда. Это расстояние, составляющее
28 мм также необходимо, для регулировки
запуска двигателя на холостом ходу или
повторного запуска.

1. Смажьте новое уплотнительное коль­

цо машинным маслом. Установите
новое уплотнительное кольцо на кла­
пан.

2. Установите воздушный клапан холос­

того хода на корпус дросселя.

3. Наживите болты воздушного клапана

холостого хода.
Затяжка
Затяните болты воздушного клапана
холостого хода с усилием 3 Н•м.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 299

4. Подключите разъем воздушного кла­

пана холостого хода.

5. Подсоедините отрицательный провод

аккумуляторной батареи.

6. Запустите двигатель и проверьте точ­

ное число оборотов холостого хода.

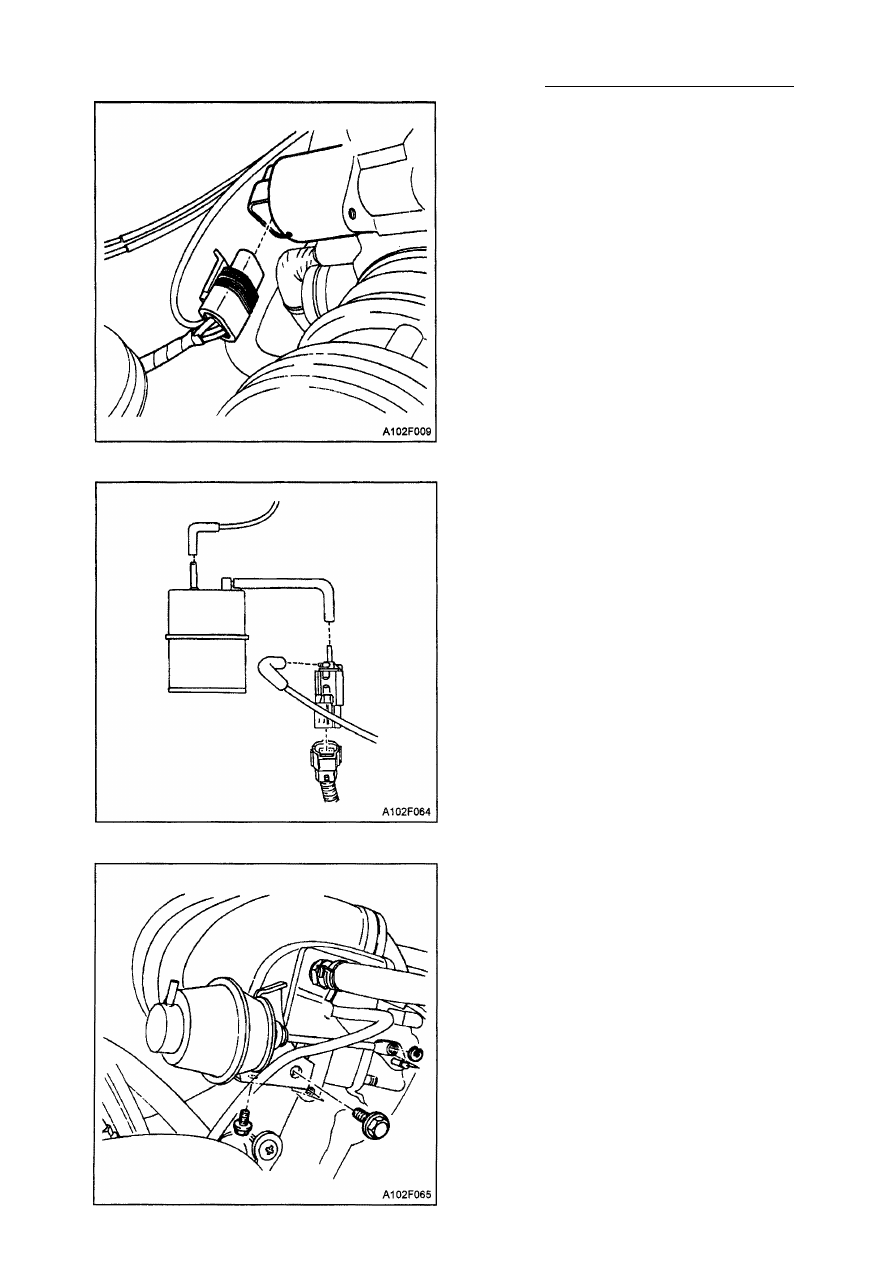

СИСТЕМА ВПУСКА

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Отсоедините шланги от соленоида сис­

темы впуска. Для облегчения установ­

ки заметьте расположение шлангов.

3. Отключите разъем соленоида системы

впуска.

4. Снимите соленоид системы впуска,

нажав на замок и отодвигая соленоид
вниз.

5. Снимите вакуумную канистру системы

впуска различной формы.

6. Снимите стопорное кольцо рычага при­

вода.

7. Снимите болт кронштейна привода

системы впуска.

8. Снимите привод системы впуска.
Процедура установки

1. При помощи болта кронштейна уста­

новите привод системы впуска на узел
приточной вентиляции.

Затяжка

Затяните болт кронштейна сборки при­
вода системы впуска с усилием 16 Н•м.

2. Подсоедините тягу привода системы

впуска к рычагу приточной венти­

ляции.

3. Установите стопорное кольцо тяги.
4. Установите соленоид системы впуска

на замок с защелкой.

5. Протолкните емкость на кронштейн.
6. Подключите разъем соленоида систе­

мы впуска.

7. Подсоедините шланги.
8. Подсоедините отрицательный провод

аккумуляторной батареи.
