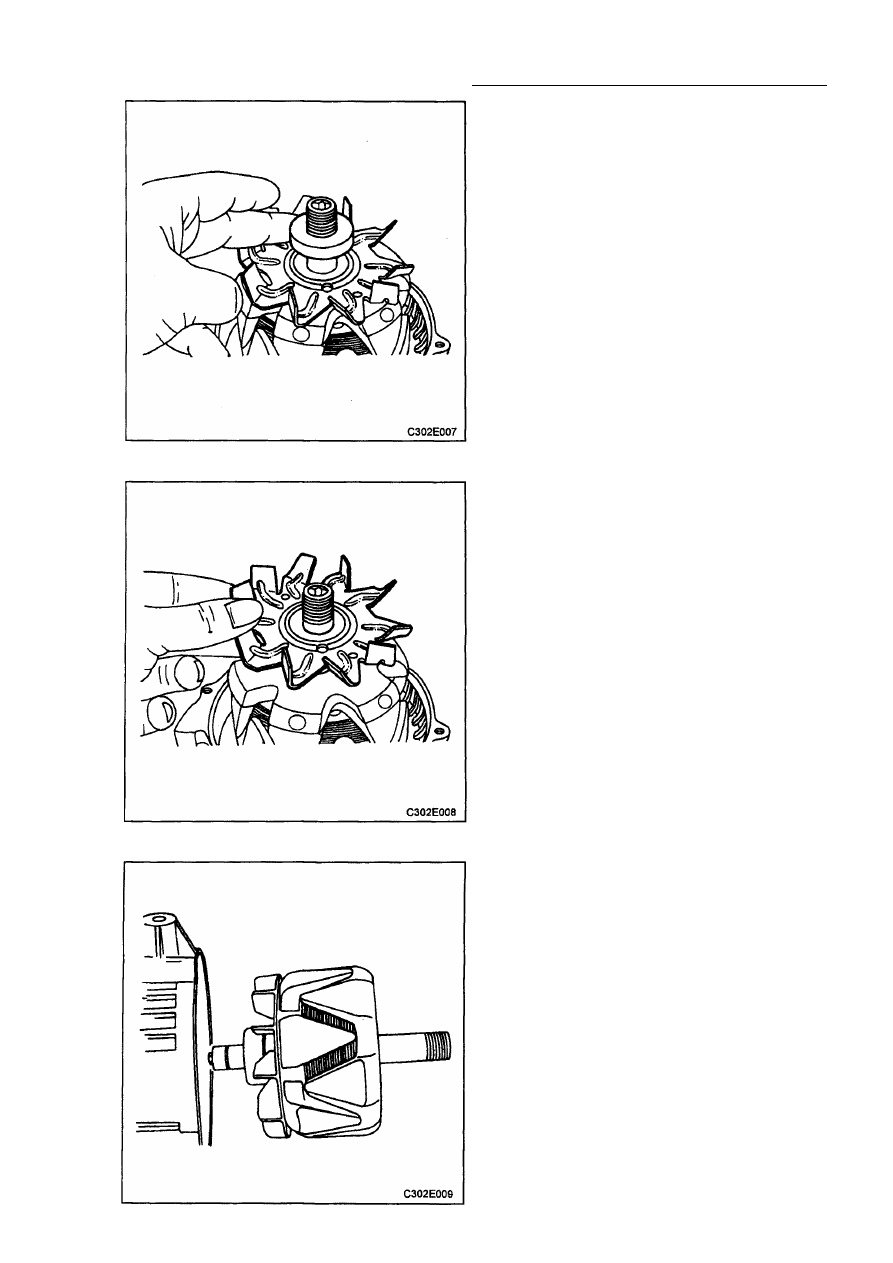

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-51

10. Сделайте метку, перпендикулярную

разъему между корпусом рамки ве­

дущего хвостовика и крышкой кон­
тактного кольца.

11. Сорвите крышку ведущего хвостовика

с рамки контактного кольца.

12. Снимите манжету.

13. Снимите вентилятор.

14. Отделите ротор от рамки контактного

кольца.

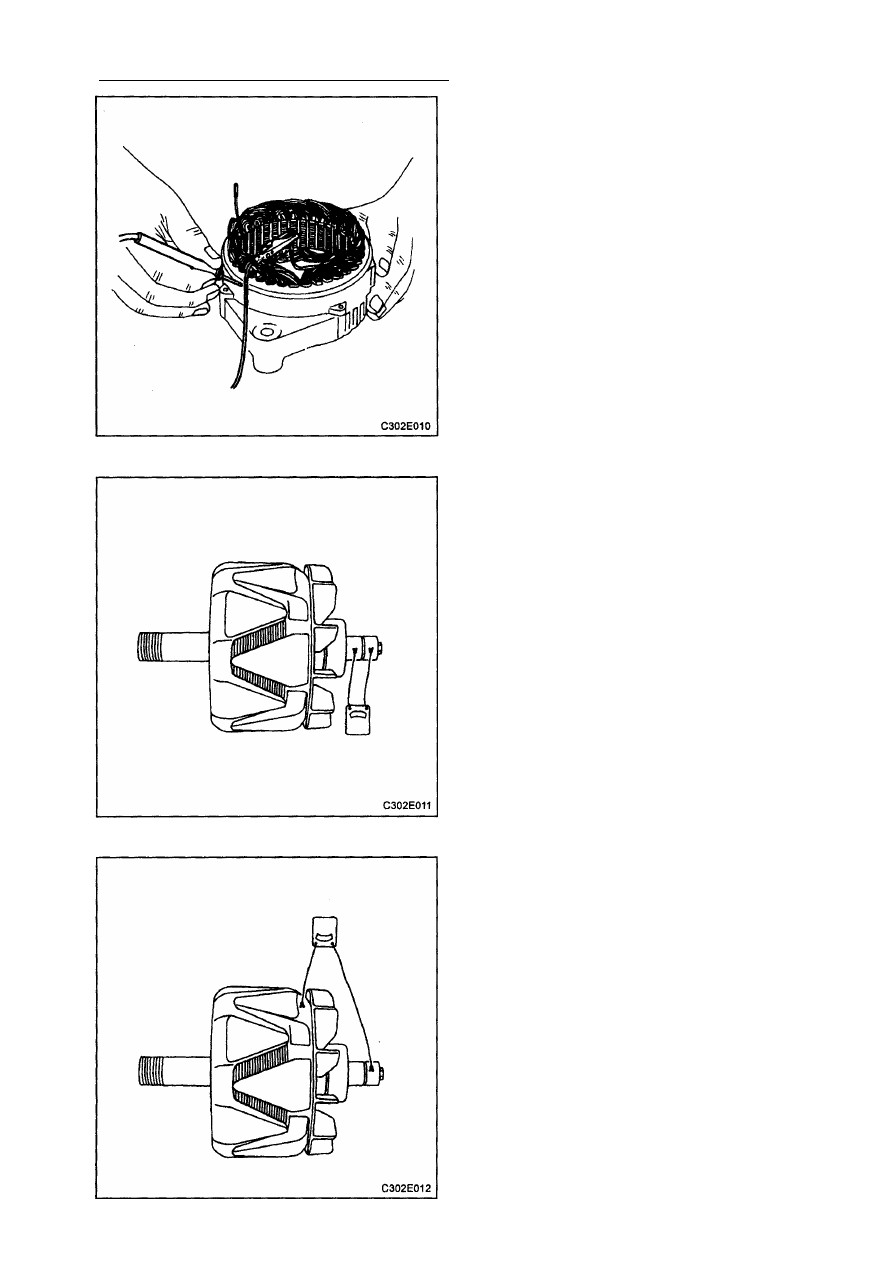

1Е-52 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

15. При помощи омметра испытайте

статор на предмет замыкания на
корпус. Если показания прибора
низкие, замените статор.

16. Проверьте статор на наличие разомк­

нутого контура. Для этого наденьте
щупы омметра на 2 клеммы. Если по­
казания будут высокими, замените
статор.

17. С помощью омметра, испытайте ротор

на разомкнутый контур. Проверьте кон­

тактные кольца на неразрывность.

Стандартное (холодное) сопротив­

ление составляет от 2,8 до 3,0 Ом.

Если есть разрывы в цепи, замените
ротор.

18. Испытайте ротор на предмет замы­

кания на корпус с помощью омметра.
Проверьте цепь между ротором и
контактным кольцом. Если между ними
есть разрывы, замените ротор.

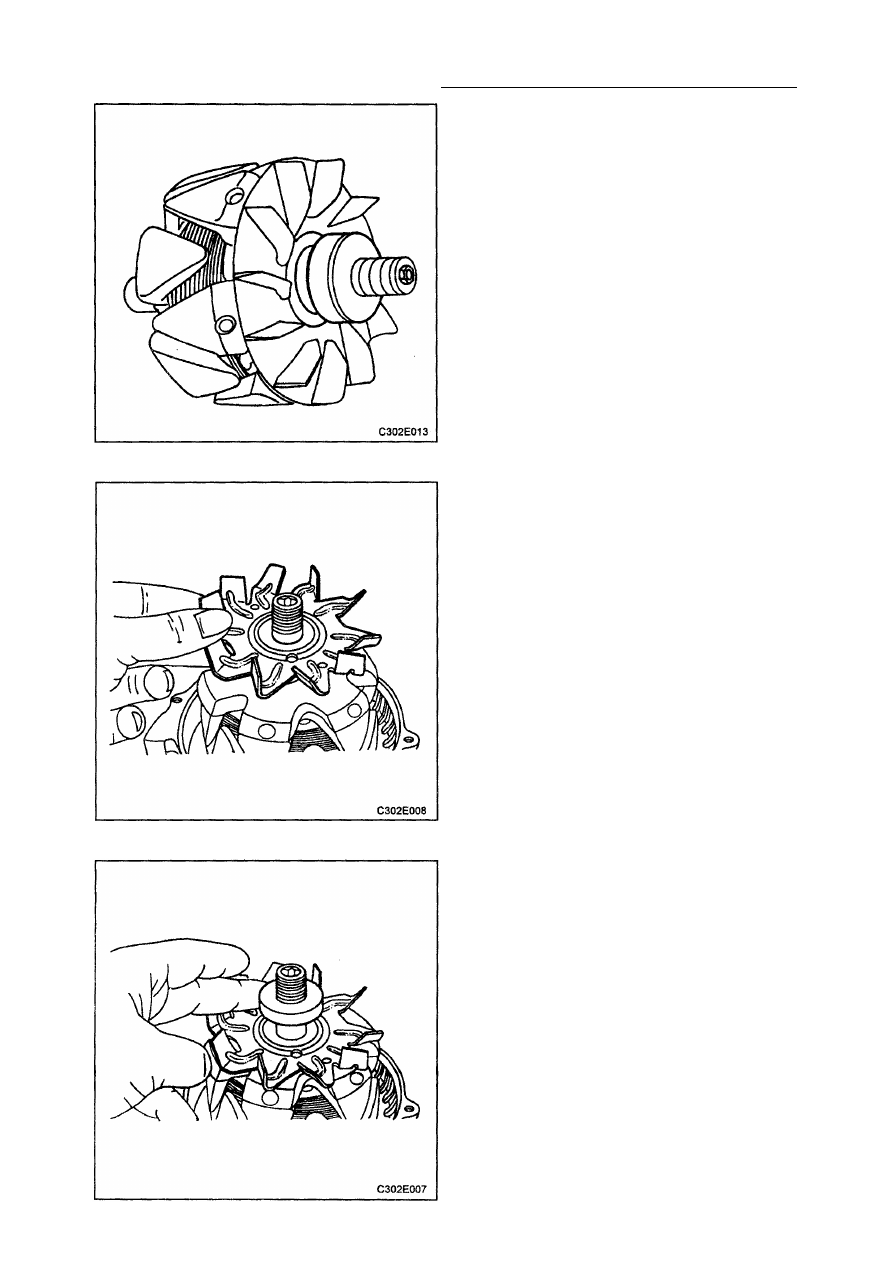

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-53

Процедура сборки

1. Испытайте подшипник, находящийся

на стороне вентилятора в блоке рото­
ра. Замените подшипник, если изно­
сился, особенно в том случае, если

диагностикой выявлено, что в генера­
торе шумит один из подшипников,

когда двигатель работает.

2. Если необходимо, вставьте новый под­

шипник и установите подшипнико-

держатель на вал ротора.

3. Вставьте вал ротора в хвостовую

крышку.

4. Наденьте вентилятор на вал ротора.

5. Установите манжету.

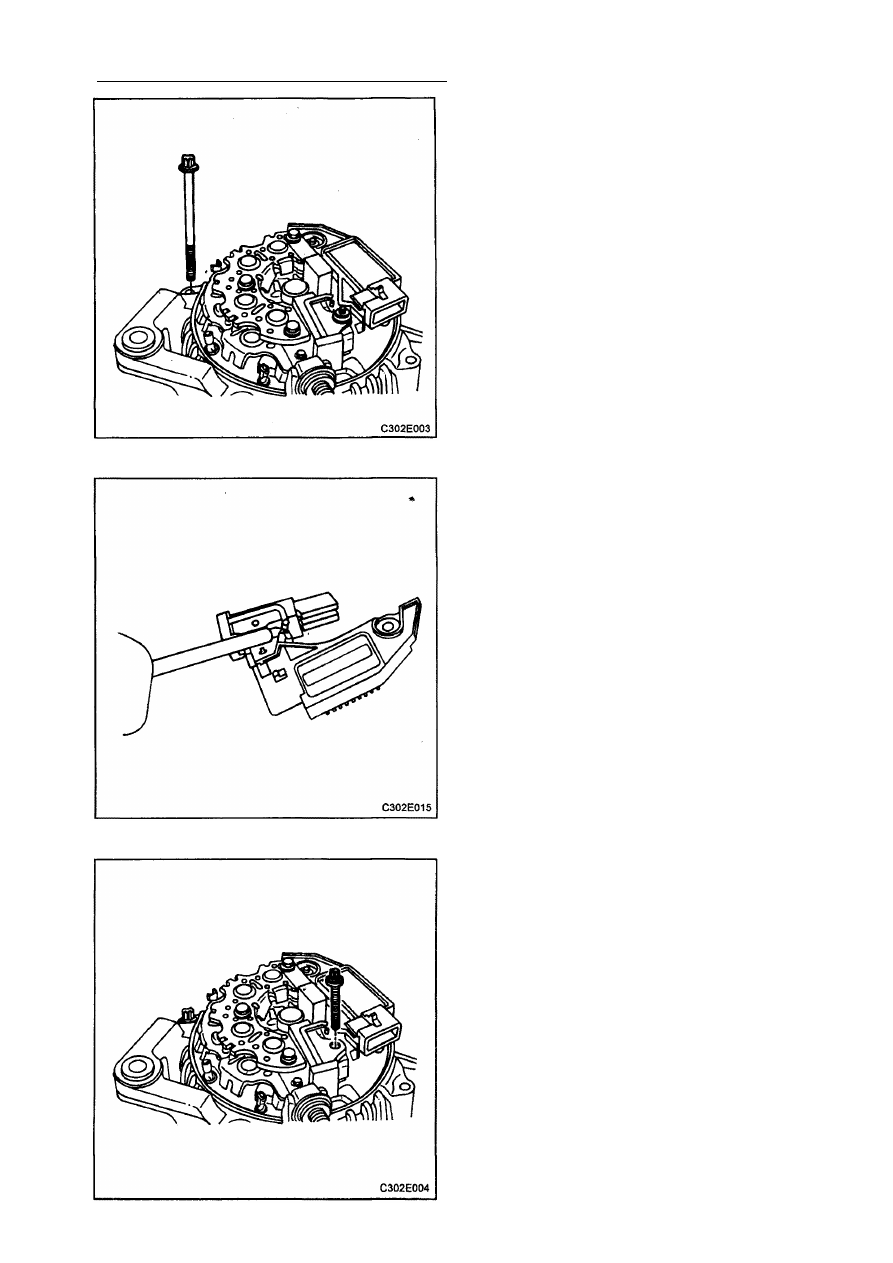

1Е - 54 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

6. Поместите блок контактного кольца

так, чтобы клеммы проводов статора

находились на одной линии с отверс­

тиями в крышке. Затем совместите
метки, которые были сделаны на

корпусе рамки ведущего хвостовика и
на корпусе контактного кольца до того,
как Вы разделили эти корпуса.

7. Вставьте стяжные болты генератора.

Затяжка
Затяните стяжные болты генератора с
усилием 25 Н•м.

8. Установите блок выпрямителя. Для

этого сначала спаяйте клемму выпря­
мителя с клеммами на проводах
статора.

9. Если щетки износились, припаяйте

клемму на блоке нового щеткодер­
жателя к блоку стабилизатора.

10. Припаяйте клемму блока стабилиза­

тор/щеткодержатель к блоку выпря­
мителя.

11. Прикрепите выпрямитель и блок ста­

билизатора/щеткодержателя болтами
к хвостовой крышке контактного
кольца.
Затяжка
Затяните болты на блоке выпрямителя
и стабилизатора/щеткодержателя так,
чтобы эти блоки касались соответст­
вующих им крепежных плат.
