Дэу Ланос. Руководство по ремонту - часть 128

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-47

Внимание: Будьте осторожны, чтобы не
вывести из строя выпрямитель. Для это­
го следует предохранить диод выпрями­

теля от перегрева, когда Вы паяете.

9. Спаяйте разъемы выпрямителя.

10. Наденьте пластиковое покрытие.

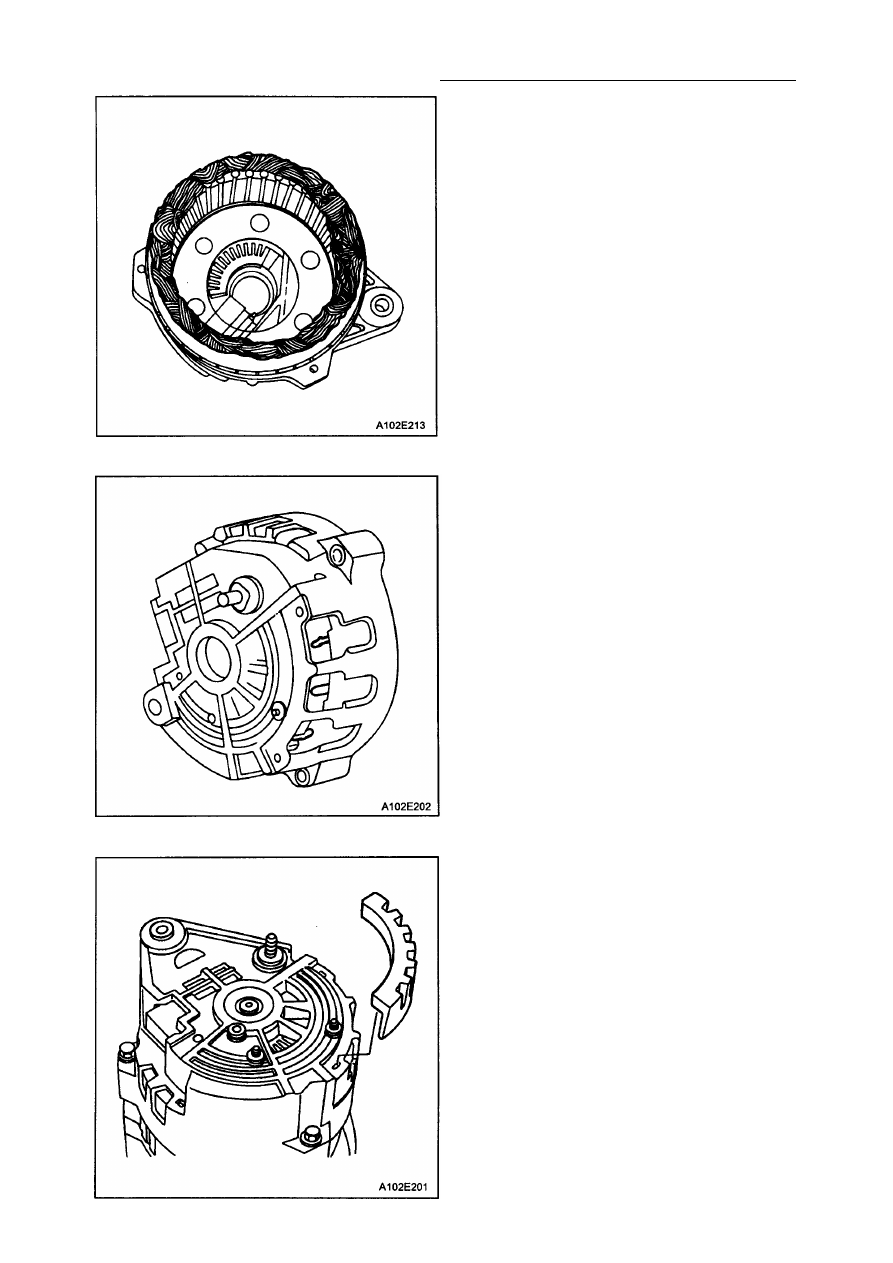

8. Установите статор.

1Е - 48 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

11. Поместите вал ротора вместе с крыш­

кой ведущего хвостовика на блоке
контактного кольца так, чтобы зазор
между внешним торцом и рамкой
хвостовика не превышал 1,9  м м .

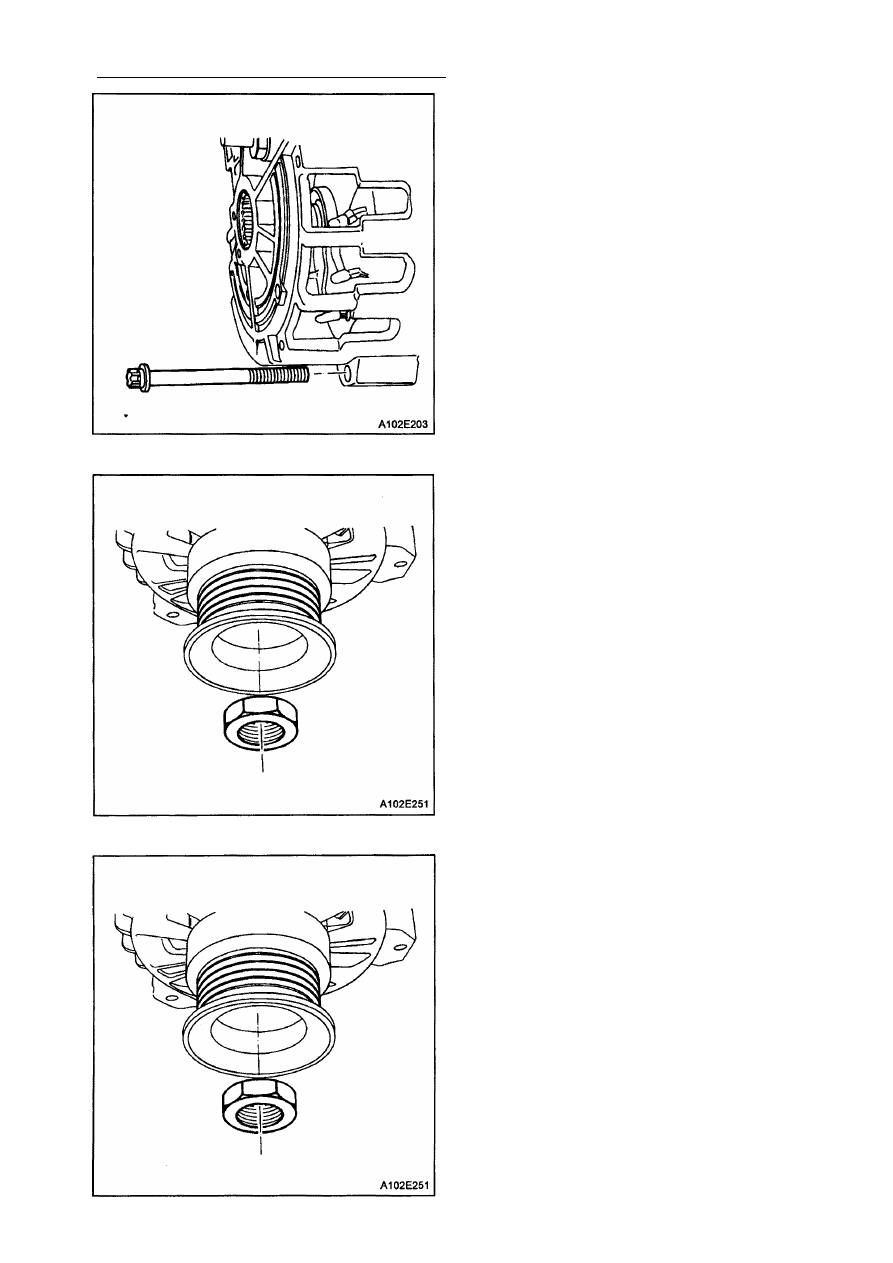

12. Вставьте стяжные болты генератора.

Затяжка
Закрепите стяжные болты генератора
с усилием 10 Н•м.

13. Наденьте вентилятор, манжеты и шкив

на вал ротора и зафиксируйте их
гайкой.

Затяжка
Затяните гайку ведущего хвостовика

генератора с усилием 81 Н•м.

14. Установите генератор. См. гл. "Генера­

тор" в подразделе "Обслуживание на
автомобиле".

ГЕНЕРАТОР (МОДЕЛЬ  C S - 1 2 8 D )

Процедура снятия

1. Снимите генератор. См. главу "Генера-

тор" в этом разделе.

2. Снимите гайку ведущего вала.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-49

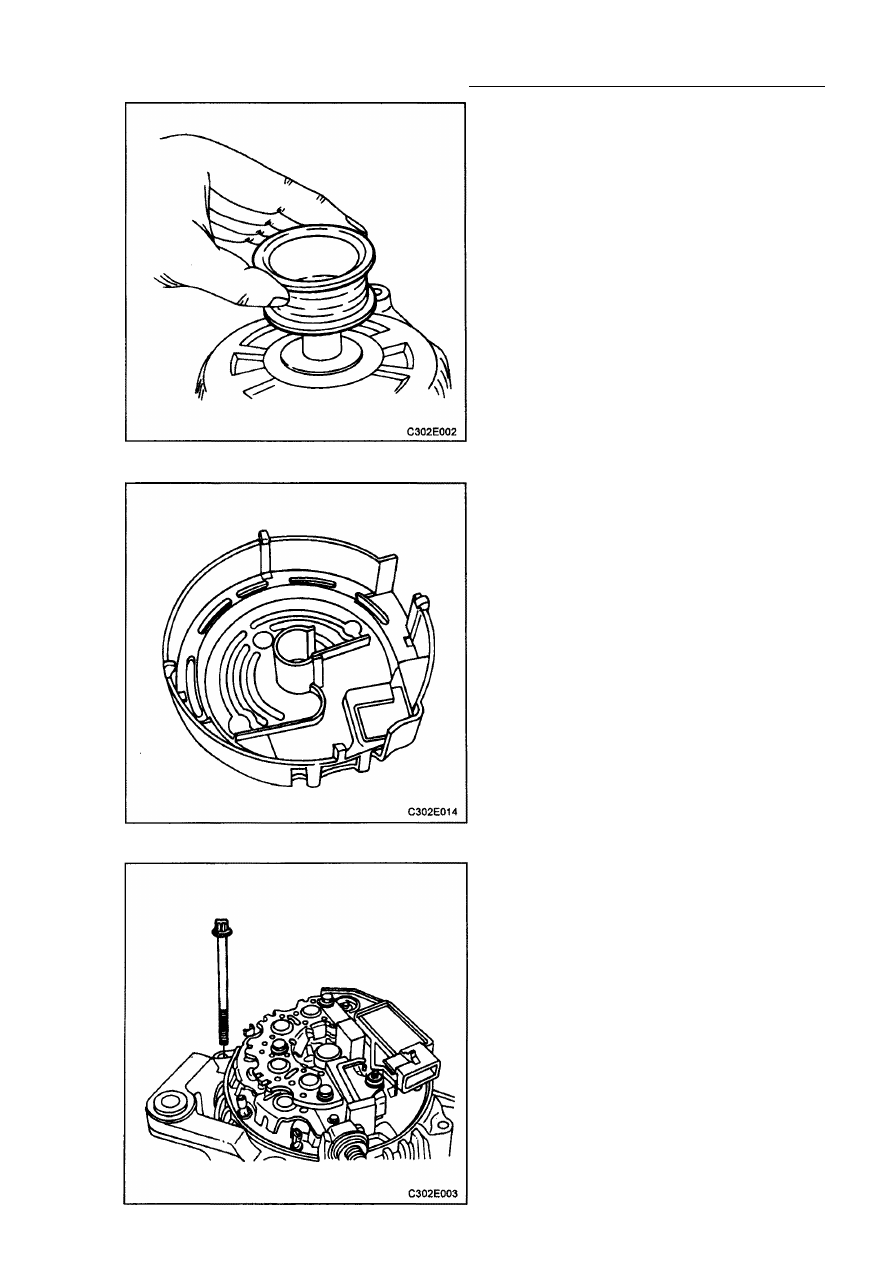

3. Снимите гайку и манжету с ведущего

вала.

4. Сорвите пластиковое покрытие, кото­

рое закрывает блоки выпрямителя и
стабилизатора/щеткодержателя.

5. Проверьте, не повреждено ли пок­

рытие.

6. Снимите стяжные болты генератора.

1Е-50 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

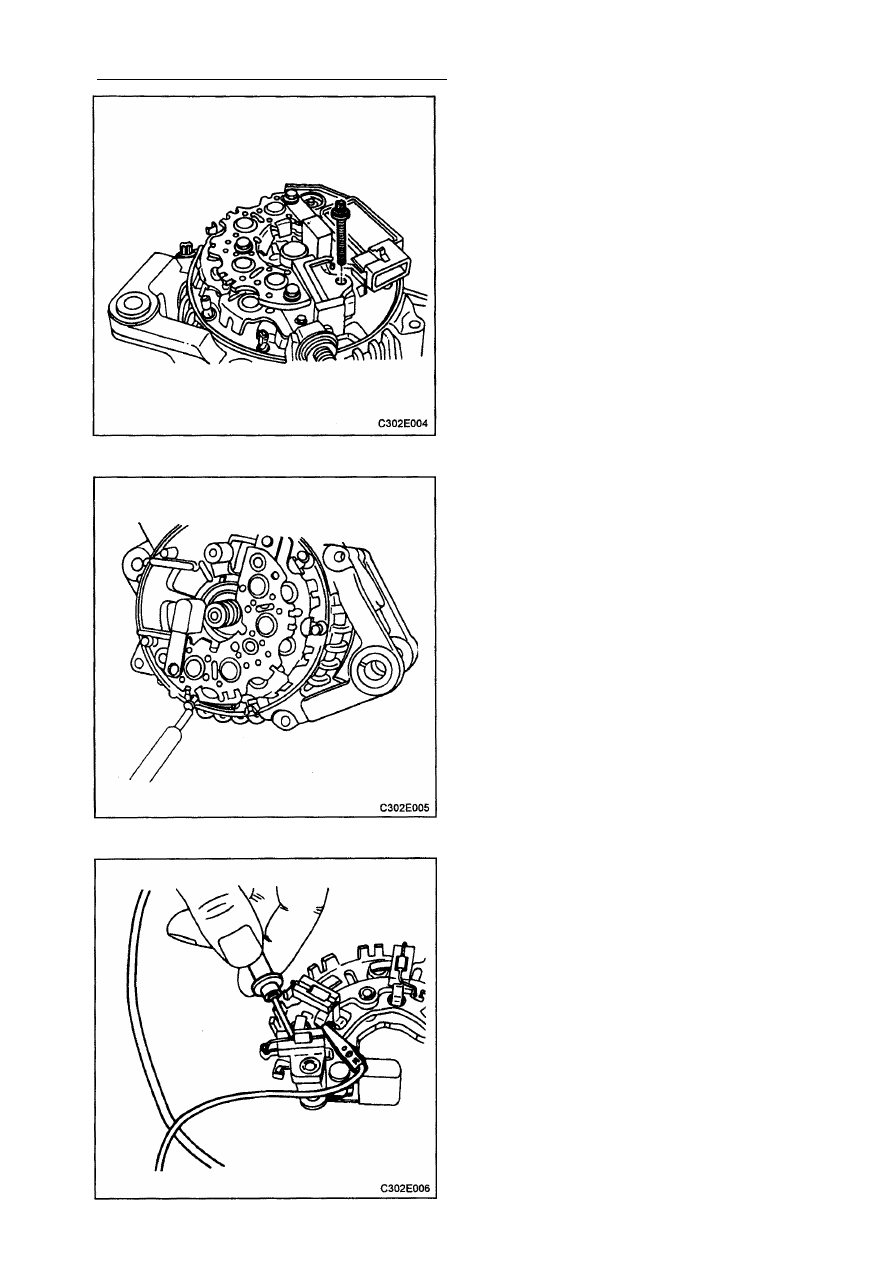

7. Снимите болты, удерживающие блок

выпрямителя и блок стабилизатора на

хвостовой рамке контактного кольца.

8. Для того, чтобы снять блоки стаби­

лизатора/щеткодержателя и выпря­

мителя, сначала расплавьте припой
провода, соединяющего блок стабили­
затора/щеткодержателя с блоком вып­
рямителя, ведущие к статору (как
показано на рис.)

9. Испытайте каждый из трех диодов

выпрямителя на проводимость. Под­
соедините щупы омметра с каждой
стороны диода. Повторно проведите
испытание, подсоединив щупы оммет­
ра в обратном порядке. Если пока­
зания прибора одинаковы в обоих
случаях, замените выпрямитель.
