ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-39

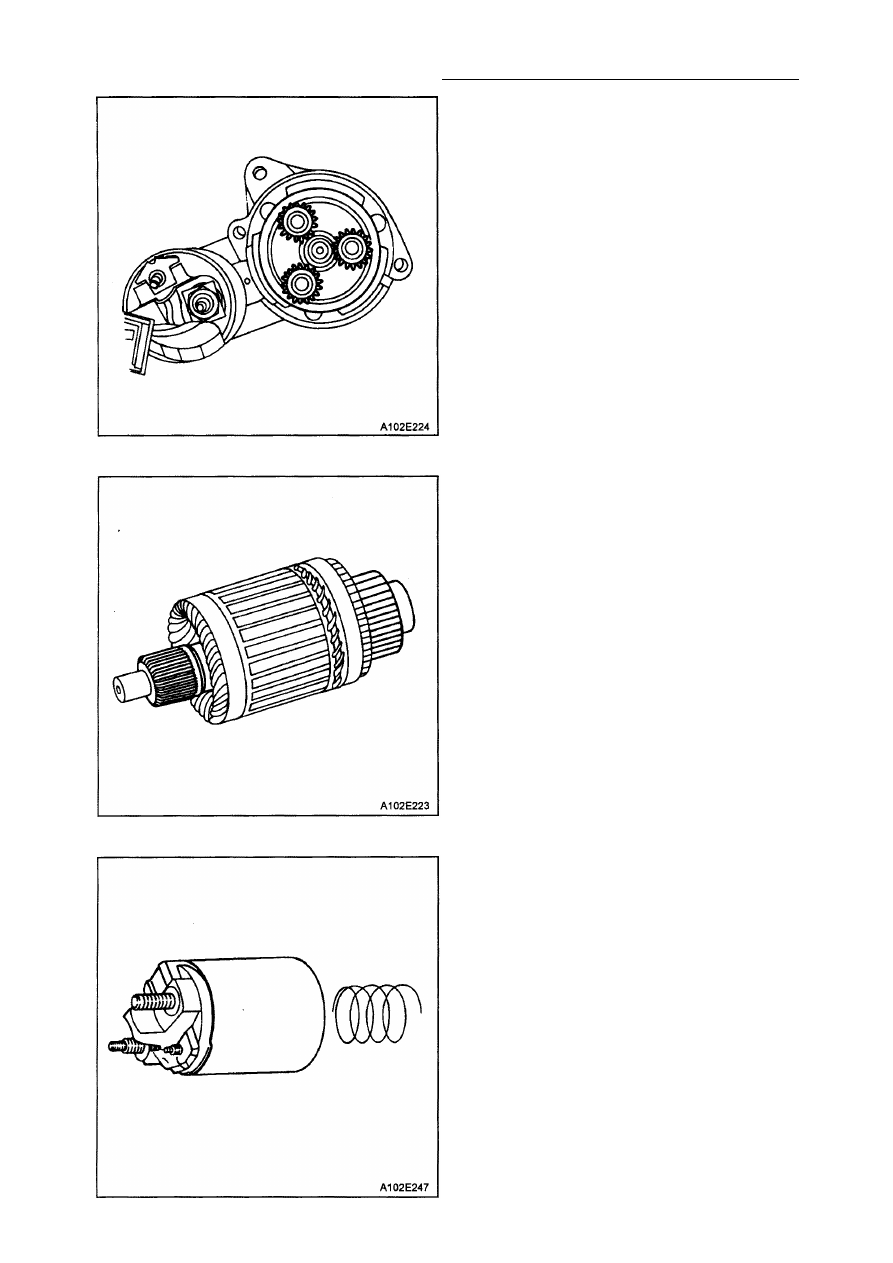

8. Смажьте шестерни смазкой и устано­

вите блок ведущего вала вместе с
втулкой и прокладкой на конец
шестерни.

9. Наденьте подушку и шестерни.

10. Смажьте ведущий хвостовик вала яко­

ря смазкой и поставьте, если нужно,
новую шестерню и подшипник.

11. Поставьте тяговое реле и возвратную

пружину на толкатель, надев уплот­
нитель на кромку тягового реле.

1Е - 40 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

12. Закрепите блок винтами.

Затяжка
Затяните блок тягового реле стартера
винтами с усилием 8 Н•м.

13. Наденьте контактную шайбу обмотки

статора на клемму тягового реле.
Наживите гайку.
Затяжка

Затяните гайку на соединении стар­

тера и статора с усилием 8Н•м.

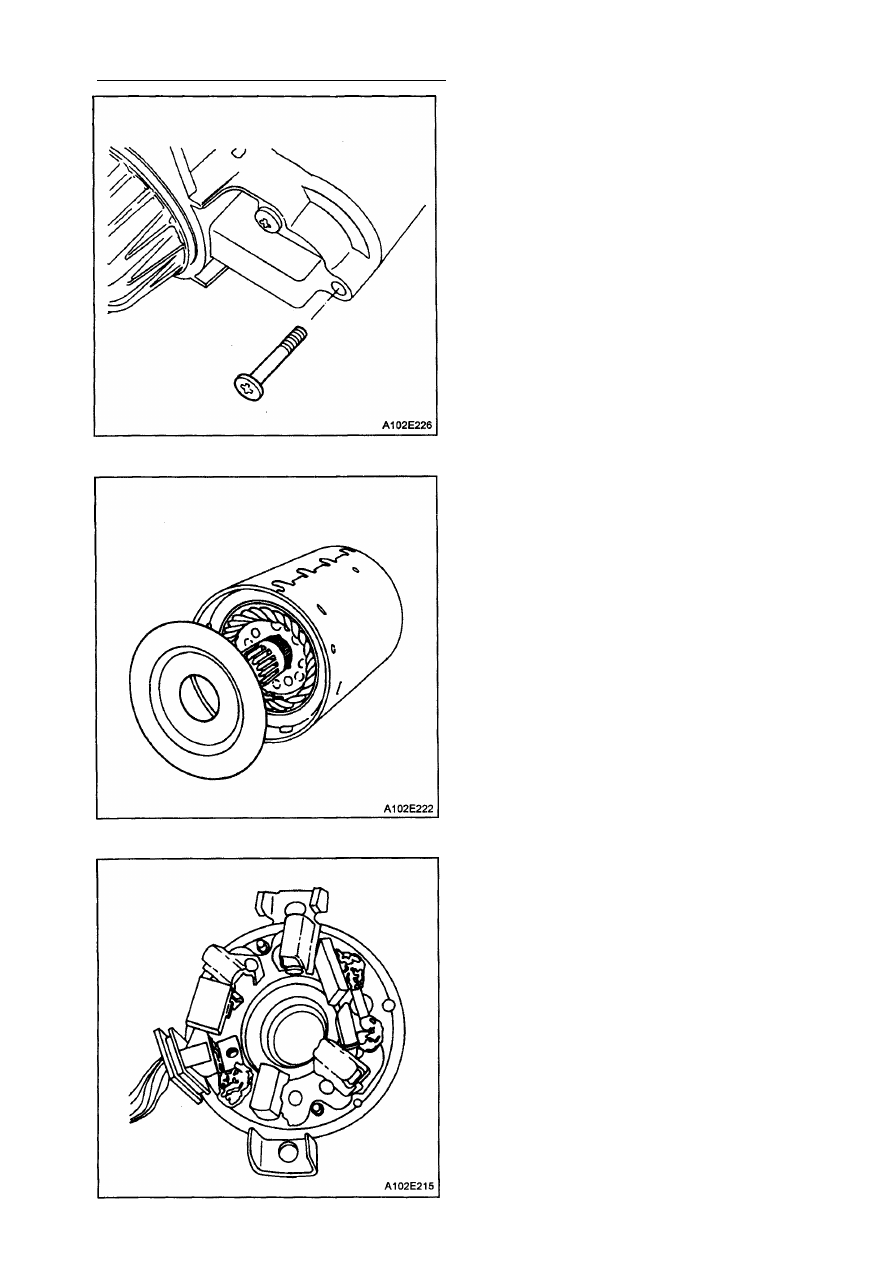

14. Вставьте блок якоря в рамку

статора.

15. Наденьте экран на якорь в сборе со

статором.

16. Вставьте блок якоря и статора вместе

с экраном в корпус стартера.

17. Установите блок задней крышки кол­

лектора/щеткодержателя, причем так,
чтобы отверстия на задней крышке

располагались на одной линии с
отверстиями для стяжных болтов в
корпусе.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-41

18. Вставьте стяжные болты стартера.
19. Установите стартер. См. главу "Стар­

тер" в этом разделе.
Затяжка
Затяните стяжные болты стартера с
усилием 6 Н•м.

20. См. главу "Стартер" в этом разделе.

ГЕНЕРАТОР (МОДЕЛЬ CS -  1 2 1 D )

Процедура снятия

1. Снимите генератор. См. главу "Гене­

ратор" в подразделе "Обслуживание

на автомобиле".

2. Пометьте линию стыковки на задней

крышке так, чтобы метка не стерлась.
Это облегчит процесс сборки.

3. Сорвите пластиковое покрытие, чтобы

раскрыть соединение статора.

Внимание: Если разъемы статора не
сварены, расплавьте конец провода.
Избегайте чрезмерного нагревания, т. к.
это может повредить диоды выпрями­

теля.
4. Снимите разъемы статора с клемм

мостового выпрямителя при помощи
отпаивания или обрезки проводов.

1Е-42 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

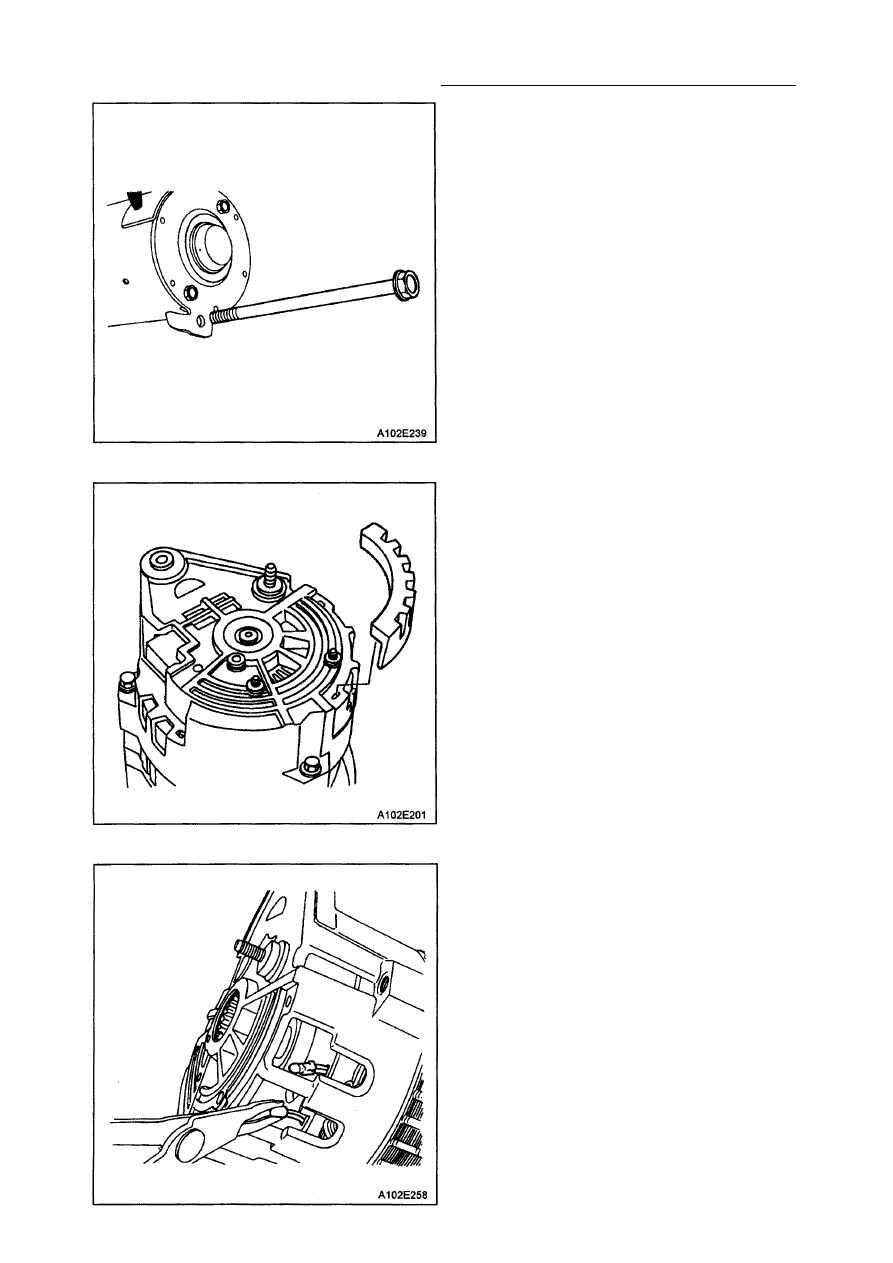

5. Снимите стяжные болты генератора.

Внимание: Гайку, показанную на рисун­
ке, обычно затягивают с усилием 81 Н•м
и, как правило, ее невозможно раскру­

тить вручную.

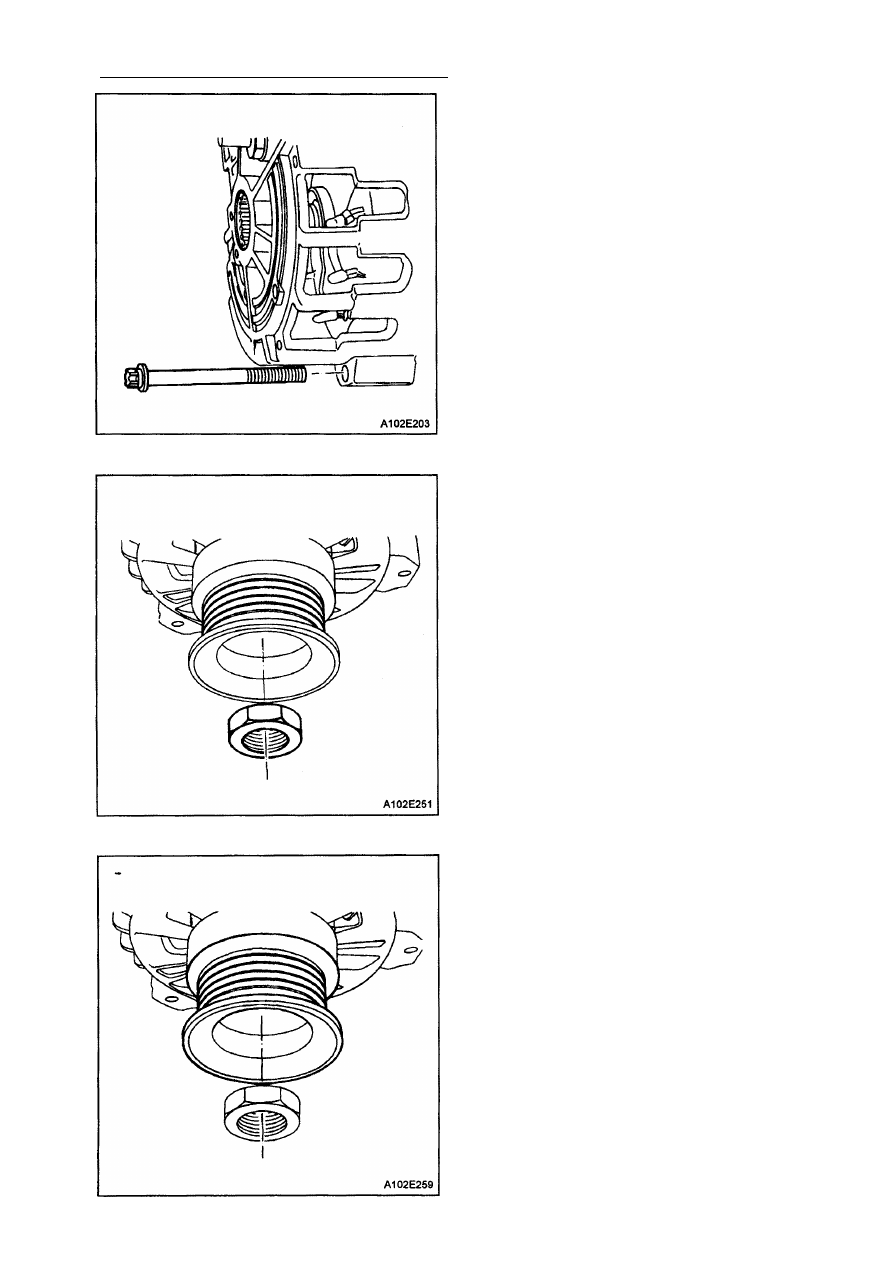

6. Теперь перейдите к ведущему хвосто­

вику вала генератора и снимите гайку
подшипника ведущего хвостовика.

7. Снимите шкив и манжеты.
