ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ  1 Е И 5

5. Подсоедините провод к задней сторо­

не генератора.

6. Подсоедините провод от генератора к

аккумулятору и закрепите его гайкой.
Затяжка
Затяните гайку на разъеме вывода

генератора и аккумулятора с усилием
15 Н•м.

7. Смажьте кольца форсунки в двигателе

типа DOHC машинным маслом.

8. Установите блок топливных рельсов.

Затяжка
Закрепите болты, удерживающие топ­
ливный рельс, с усилием 20 Н•м.

9. Установите корпус дросселя. См. Раз­

деле, "Контроль двигателя".

10. Наживите зажиленный болт, удержи­

вающий проводку.

11. Установите трубку воздухозаборника

и разъем.

1Е-16 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

12. Вставьте электроразъем МАТ в трубку

воздухозаборника.

13. Подсоедините отрицательный провод

аккумулятора.

С Т А Р Т Е Р

Процедура снятия

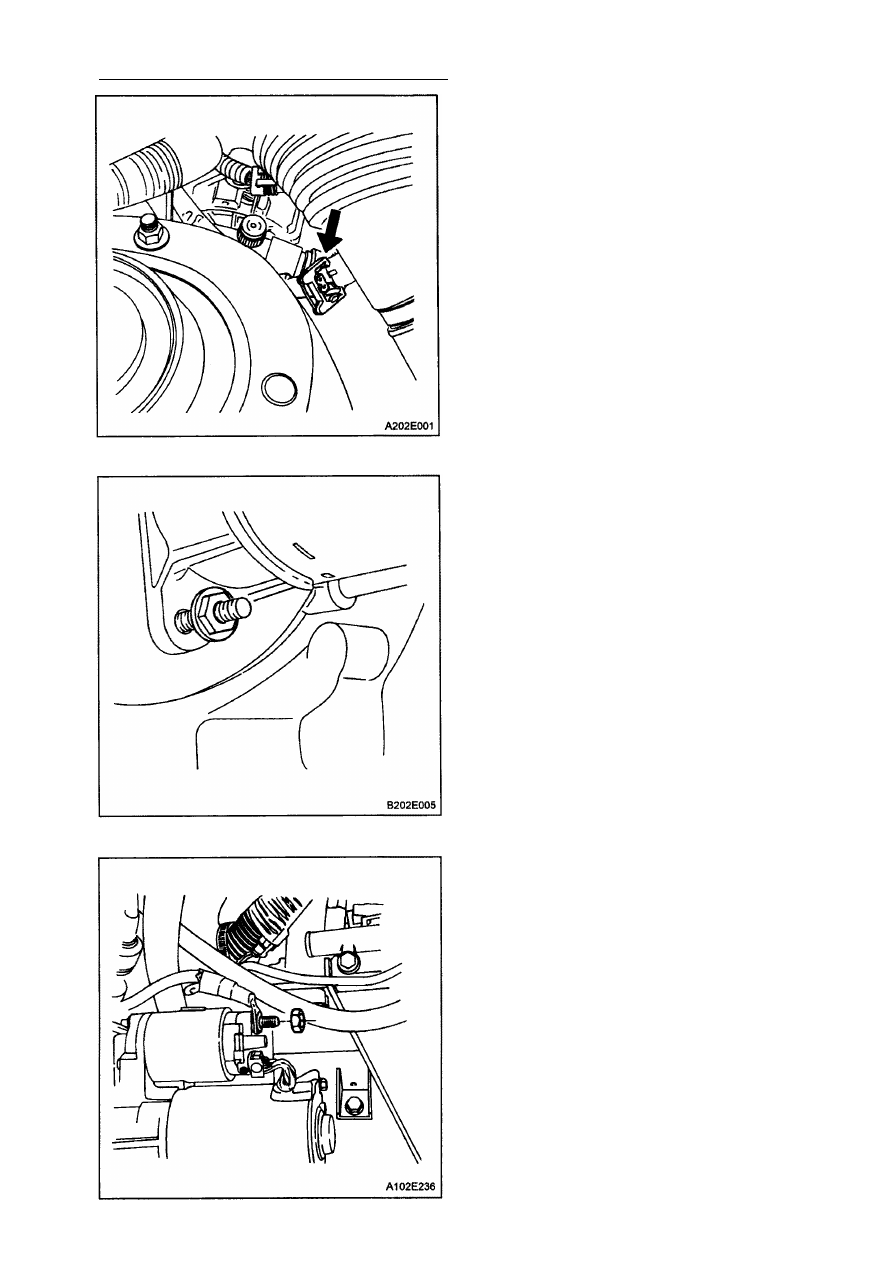

1. Снимите гайку, которая фиксирует

"массовый" провод стартера на
крепежной шпильке.

2. Уберите "массовый" провод.
3. Снимите нижний, затем верхний комп­

лект гаек стартера сваренных с кре­

пежными шпильками (на рисунке пока­

зан нижний комплект гаек, сваренных
со шпильками).

4. Снимите гайки тягового реле старте­

ра, чтобы отсоединить электрические
провода.

5. Снимите стартер.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-17

Процедура установки

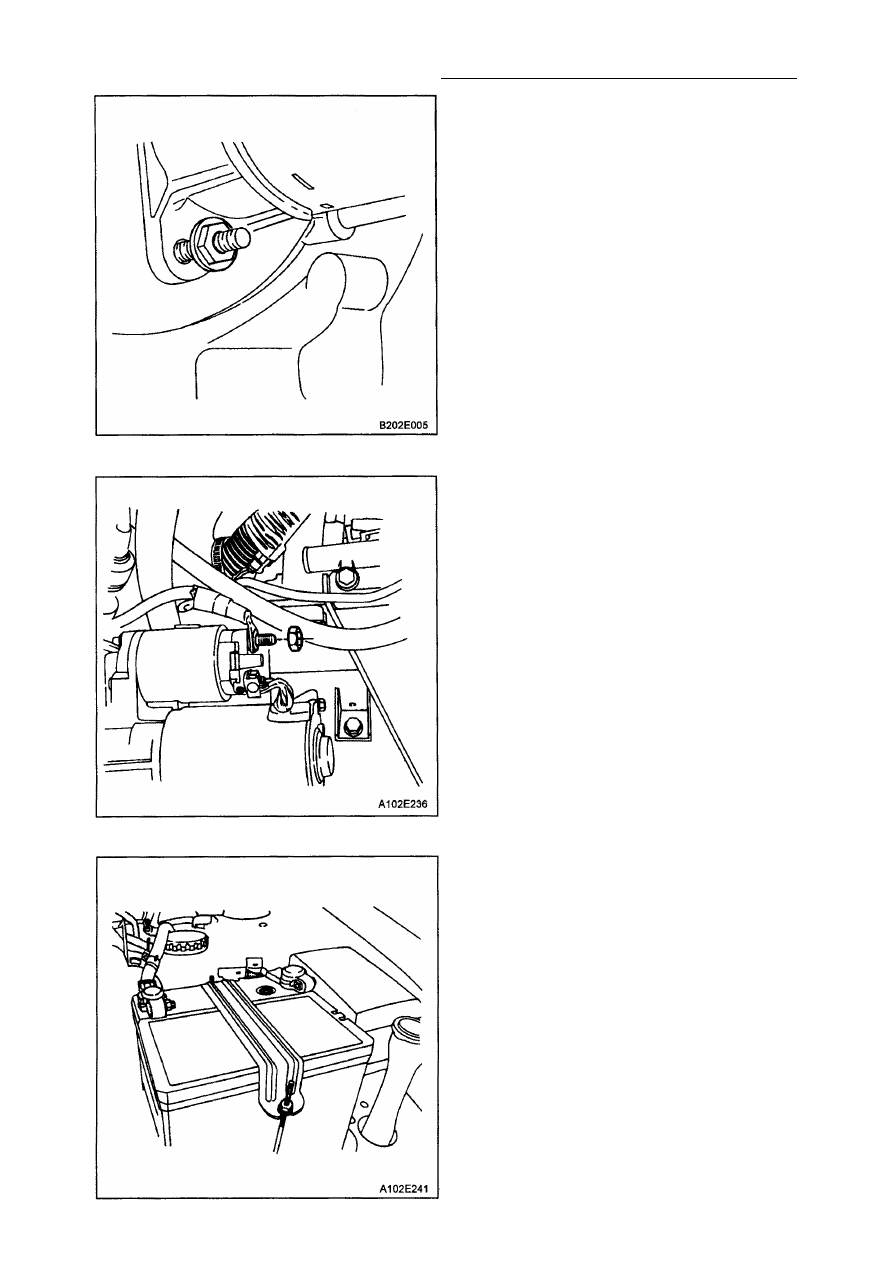

1. Вместе с помощником поставьте стар­

тер так, чтобы вы смогли завинтить

сварную гайку на верхней крепежной
шпильке.

2. Наживите верхний и нижний болты с

помощью сварных гаек.

Затяжка

Затяните крепежные шпильки старте­
ра с усилием 43 Н•м.

3. Закрепите электропровода стартера

на клеммах тягового реле.

4. Поместите "массовый" провод нижнего

болта.

5. Наживите гайки тягового реле стар­

тера.
Затяжка

Затяните гайку, провода клеммы тяго­
вого реле стартера, идущего к аккуму­
лятору, с усилием 7 Н•м.
Затяните гайку, соединяющую клемму

соленоида стартера с клеммой зажи­
гания, с усилием 6 Н•м.

6. Наживите гайку "массового" провода.

Затяжка
Затяните клемму "массового" провода
до точки соприкосновения с гайкой.

Потом проверните клемму заземляю­
щего провода еще на 1/4 оборота.

АККУМУЛЯТОР / ПОДДОН

АККУМУЛЯТОРНОЙ БАТАРЕИ

Процедура снятия
1. Отсоедините отрицательный провод

аккумулятора, затем отсоедините по­
ложительный провод аккумулятора.

2. Снимите гайки аккумулятора, которые

скрепляют прижимные скобы акку­
мулятора.

1Е -18 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

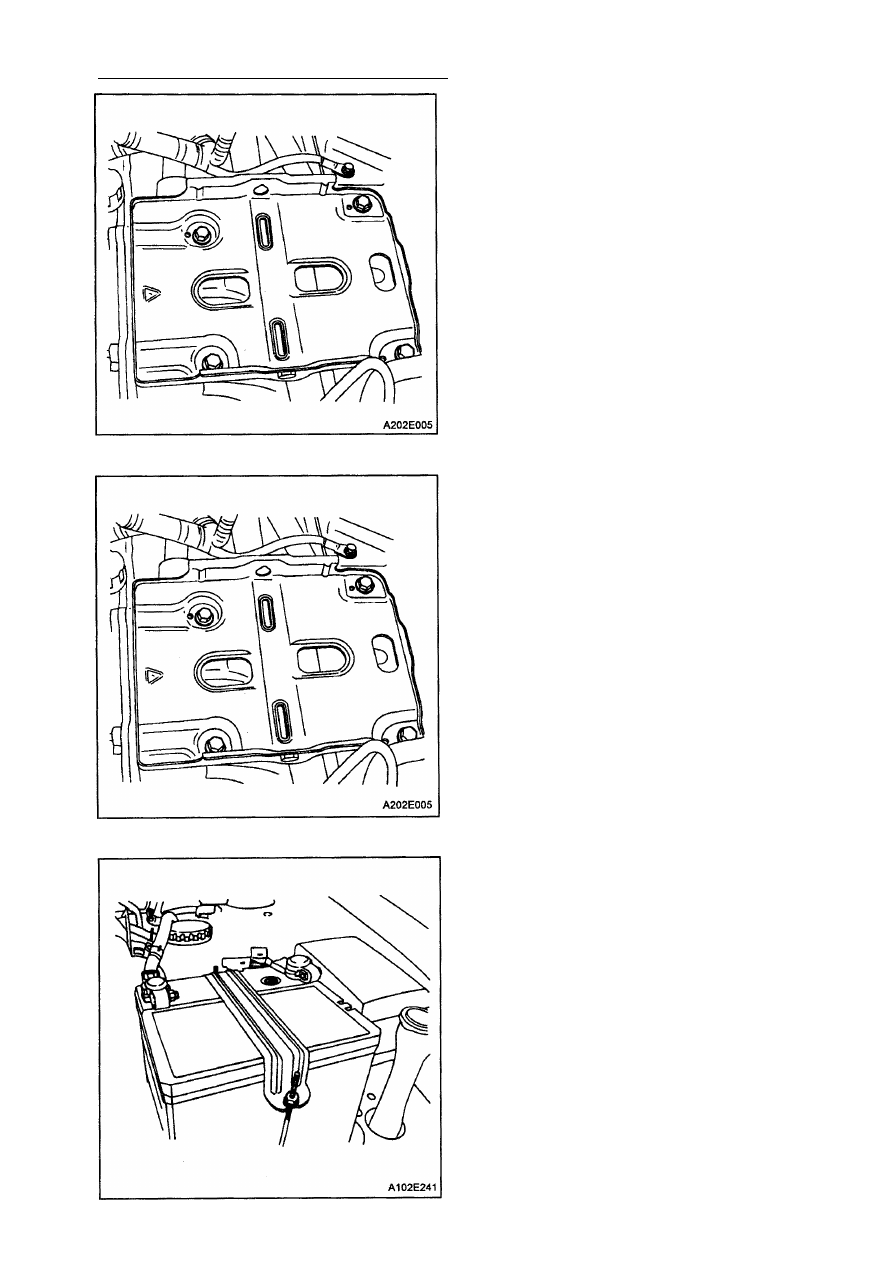

3. Проверьте, нет ли трещин или пов­

реждений на несущем поддоне аккуму­

лятора. Отсоедините поддон, если

нужно и нижние болты.

Процедура установки

1. Установите поддон аккумулятора, на­

живив нижние и верхние болты несу­

щего поддона.
Затяжка
Затяните верхние и нижние болты
несущего поддона аккумулятора с
усилием 20 Н•м.

2. Поставьте аккумулятор на поддон.
3. Прикрепите прижимную скобу к акку­

мулятору, следующим образом: вста­
вьте стержни аккумулятора в отвер­
стие в поддоне одним концом, а дру­
гим - в отверстие в прижимной скобе и
завинтите гайки.
Затяжка
Затяните гайки, скрепляющие стер­
жень аккумулятора с прижимной ско­
бой, с усилием 5 Н•м.
