ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-3

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт-фут  Фунт-дюйм

Гайка провода аккумулятора

15

11

-

Нижние болты поддона аккумулятора

20

15

-

Верхние болты поддона аккумулятора

20

15

-

Гайки на зажимном стержне фиксатора
аккумулятора

5

-

44

Болты, удерживающие топливный рельс

20

15

-

Гайка, соединяющая провода генератора и

аккумулятора

15

11

-

Опорная гайка ведущего хвостовика вала
генератора (тип CS-121D)

81

60

-

Гайка ведущего хвостовика вала генератора
(тип CS-128D)

100

74

-

Нижний кронштейн генератора

20

15

-

Болты, скобы кронштейна генератора

20

15

-

Сводные болты генератора (тип CS-121D)

10

-

89

Сводные болты генератора (тип CS-128D)

25

18

-

Сборочные натяжные болты соединяющие кор­
пус стартера с щеткодержателем (0,8 кВт)

3

-

27

Соединительная гайка индуктора стартера

8

-

71

Крепежные шпильки стартера

43

32

-

Сборочные винты стартера

8

-

71

Гайка, скрепляющая тяговое реле стартера и
клемму зажигания

6

-

53

Стяжные болты стартера

6

-

53

Гайка, скрепляющая клемму, тяговое реле и

провод аккумулятора

7

-

62

1Е - 4 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

ПРИНЦИПИАЛЬНЫЕ МАРШРУТНЫЕ

СХЕМЫ И ДИАГРАММЫ

СИСТЕМА ЗАПУСКА ДВИГАТЕЛЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ 1Е-5

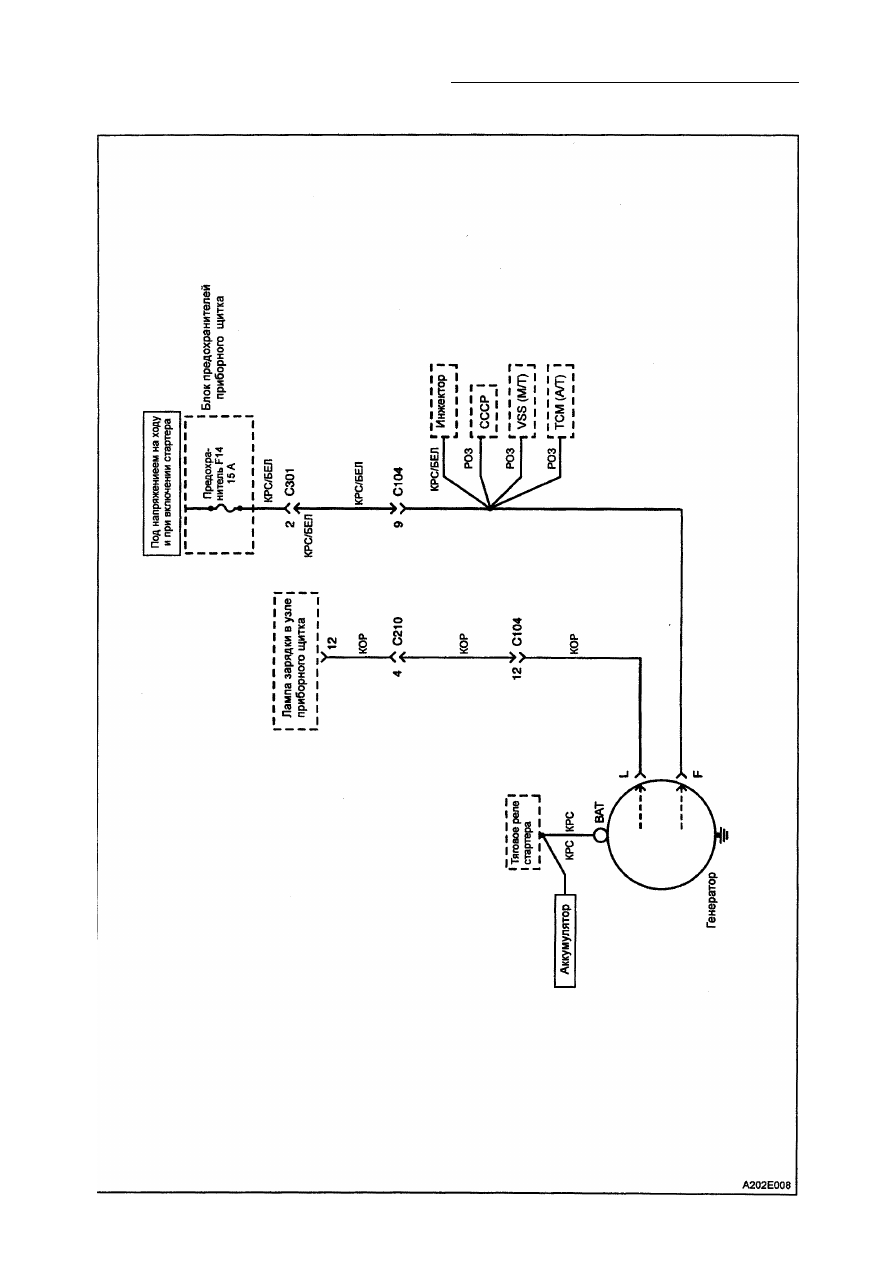

СИСТЕМА ЗАРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ

1Е - 6 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ ПУСКОВОЙ РУКОЯТКОЙ

Пункт

Действие

Величина

Да

Нет

1.

1. Включите фары.

2. Включите плафоны.
3. Поверните ключ зажигания на старт.
Свет фар тускнеет или они сразу гаснут?

-

Перейти

к п. 2

Перейти

к п. 8

2.

Проверьте, как заряжен аккумулятор. Светится ли

зеленый глазок во встроенном гидрометре?

-

Перейти

к п. 3

См.

раздел

"Заряд

батареи"

3.

1. Подсоедините положительный провод вольтметра к

положительно заряженной клемме аккумулятора.
2. Подсоедините отрицательный провод вольтметра к
отрицательной клемме аккумулятора.
3. Поверните ключ зажигания в положение "START".
Показывает ли вольтметр указанное напряжение?

<9,6 В

См.

раздел

"Заряд

батареи"

Перейти

к п. 4

4

1. Подсоедините отрицательный провод вольтметра к

отрицательной клемме аккумулятора.
2. Подсоедините положительный провод вольтметра к
блоку двигателя.
3. Поставьте зажигание в положение "START'

Показывает ли вольтметр данное напряжение?

>0,5 В

Перейти

к п. 5

Перейти

к п. 6

5

1. Протрите и соедините отрицательный провод

аккумулятора на клемме аккумулятора и на кузове.
2. Замените провод, если необходимо.

Ремонт завершен?

-

Система в

порядке

-

6

1. Подсоедините положительный провод вольтметра к

клемме стартера.
2. Подсоедините отрицательный провод вольтметра к
отрицательной клемме аккумулятора.
3. Запомните напряжение во время запуска двигателя.
Показывает ли вольтметр данное напряжение?

< 9 В

Перейти

к п. 7

Перейти

к п. 13

7

Протрите, закрепите или замените положительный
провод аккумулятора. Ремонт завершен?

-

Система в

порядке

-

8

Проверьте предохранитель EF 3 в коробке главных
предохранителей двигателя.
Предохранитель EF 3 перегорел?

-

Перейти

к п. 9

Перейти

к п. 10

9

Замените системный предохранитель EF 3.
Завершили замену?

-

Система в

порядке

-

10  Проверьте соединение на клемме "S" стартера.

Соединение в хорошем состоянии?

-

Перейти

к п. 12

Перейти

к п. 11

11

Исправьте клемму "S" стартера.
Ремонт завершен?

-

Система в

порядке

-

12

1. Подсоедините положительный провод вольтметра к
клемме стартера "S".

2. Подсоедините отрицательный провод вольтметра к
отрицательной клемме аккумулятора.

3. Поставьте зажигание в положение "START".
4. Проверьте, каково напряжение на клемме "S" в этот
момент? Показывает ли вольтметр данное
напряжение?

> 7 В

Перейти

к п. 13

Перейти

к п. 14

13  Отремонтируйте или замените стартер.

Ремонт завершен?

-

Система в

порядке

-

14

Включите вентилятор обдува обогревателя.
Вентилятор работает?

-

Перейти

к п. 24

Перейти

к п. 15
