1D -14 СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

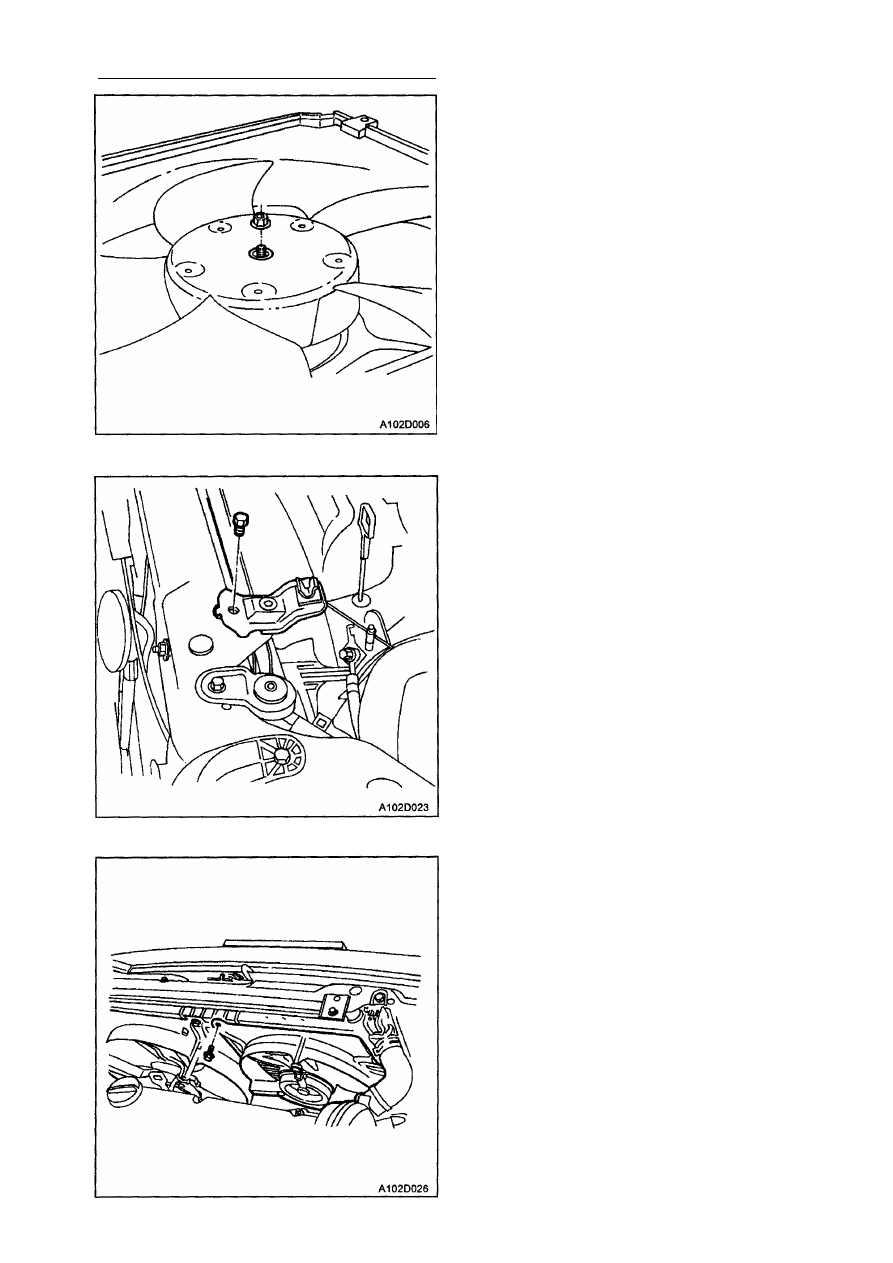

3. Установите вентилятор на мотор с по­

мощью одной гайки в центре втулки
вентилятора.
Затяжка
Затяните гайку мотора вентилятора с
усилием 3.2 Н•м.

4. Установите узел кожуха электрического

охлаждающего вентилятора на радиа­
тор.

Внимание: Будьте осторожны при ус­
тановке монтажной стойки на кожух
вентилятора в гнездо на левом бачке
радиатора. Удостоверьтесь, что пет­

ля на нижнем конце кожуха проскольз­

нула в фиксирующий зажим близко к

центру радиатора.
5. Прикрепите кожух к верхней части ради­

атора с помощью монтажных болтов.
Затяжка
Затяните монтажные болты узла элект­
рического охлаждающего вентилятора с
усилием 4Н•м.

6. Установите колодку охлаждающего вен­

тилятора.

7. Установите опорный кронштейн штока

кожуха.

8. Подсоедините отрицательный провод ак­

кумуляторной батареи.

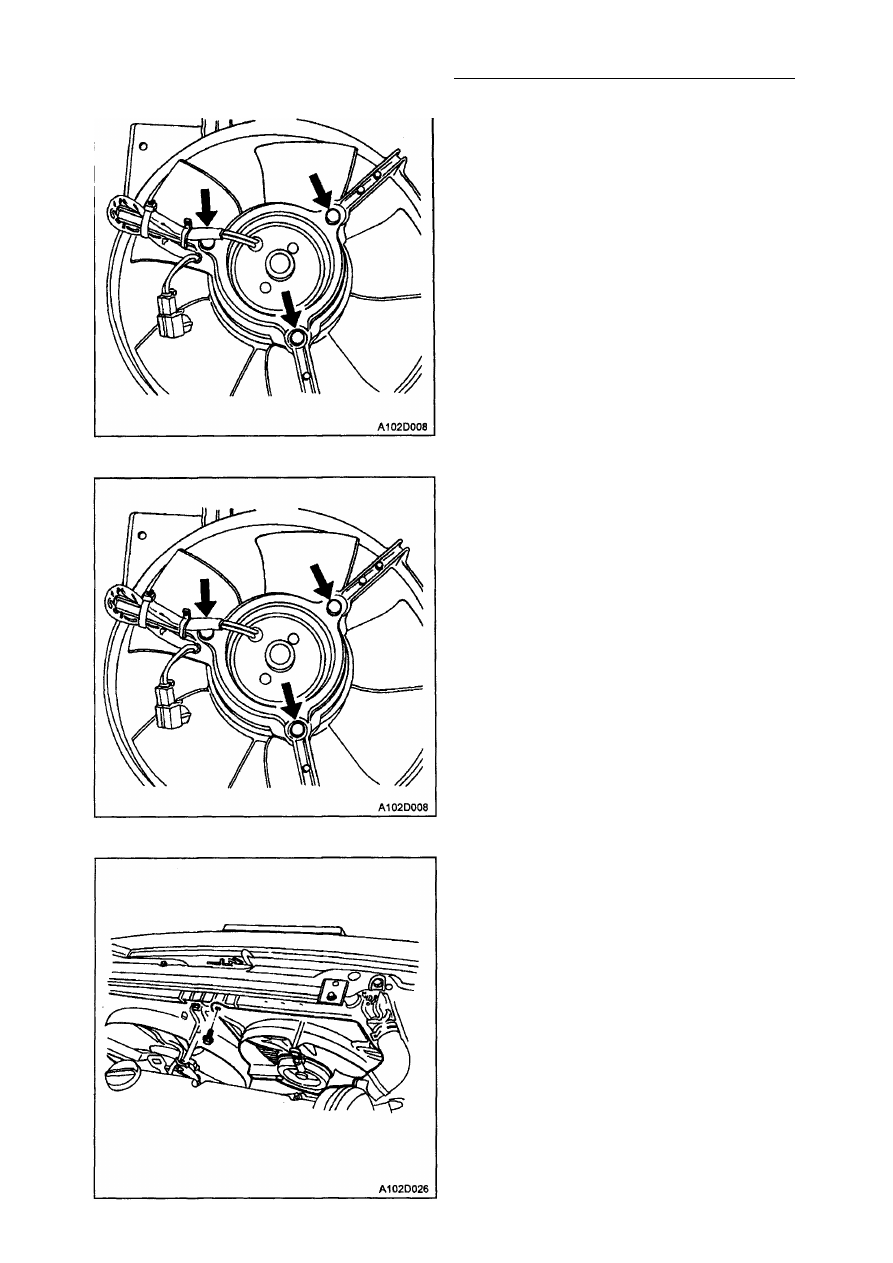

ЭЛЕКТРИЧЕСКИЙ ОХЛАЖДАЮЩИЙ

ВЕНТИЛЯТОР - ВСПОМОГАТЕЛЬНЫЙ

Процедура снятия

1. Отсоедините отрицательный провод ак­

кумуляторной батареи.

2. Отсоедините колодку охлаждающего

вентилятора.

3. Выкрутите монтажные болты кожуха

вентилятора.

4. Поднимите узел кожуха вентилятора

вверх и снимите узел кожуха вентилято­
ра с автомобиля.

5. Открутите гайки мотора вентилятора,

прикрепляющие мотор вентилятора к
кожуху.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1D -15

6. Снимите мотор вентилятора с кожуха.
7. Снимите стопорную гайку вентилятора,

прикрепляющую вентилятор к мотору.

Процедура установки
Внимание: Если лопасть вентилятора
изогнута или повреждена, не пытай­
тесь отремонтировать или повторно

использовать поврежденную деталь.
Изогнутый или поврежденный узел вен­
тилятора необходимо заменить на но­
вый узел вентилятора. Важно, чтобы

узлы вентилятора находились в соот­

ветствующем равновесии. Узел венти­

лятора, который не находится в соот­

ветствующем равновесии, может вый­
ти из строя и улететь в сторону во
время работы, создавая экстремаль­
ную опасность. Соответствующее

равновесие не может быть достигну­

то при изогнутом или поврежденном
вентиляторе.

1. Установите вентилятор на мотор.

2. Наживите стопорную гайку вентилято­

ра.
Затяжка
Затяните стопорную гайку вентилятора с
усилием 4 Н•м.

3. Прикрепите мотор вентилятора к кожуху.

4. Прикрепите мотор вентилятора к кожуху

с помощью стопорных гаек.
Затяжка
Затяните стопорные гайки мотора венти­
лятора с усилием 3.2 Н•м.

5. Установите узел электрического охлаж­

дающего вентилятора на радиатор.

6. Будьте осторожны при установке мон­

тажной стойки на кожух вентилятора

в гнездо на правом бачке радиатора.

7. Также удостоверьтесь, что нижний конец

кожуха проскользнул в фиксирующий за­

жим близко к центру радиатора.

8. Прикрепите кожух к верхней части ра­

диатора монтажными болтами.

Затяжка
Затяните монтажные болты узла элект­

рического охлаждающего радиатора с

усилием 4 Н•м.

9. Присоедините колодку охлаждающего

вентилятора.

10. Подсоедините отрицательный провод ак­

кумуляторной батареи.

1D -16 СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

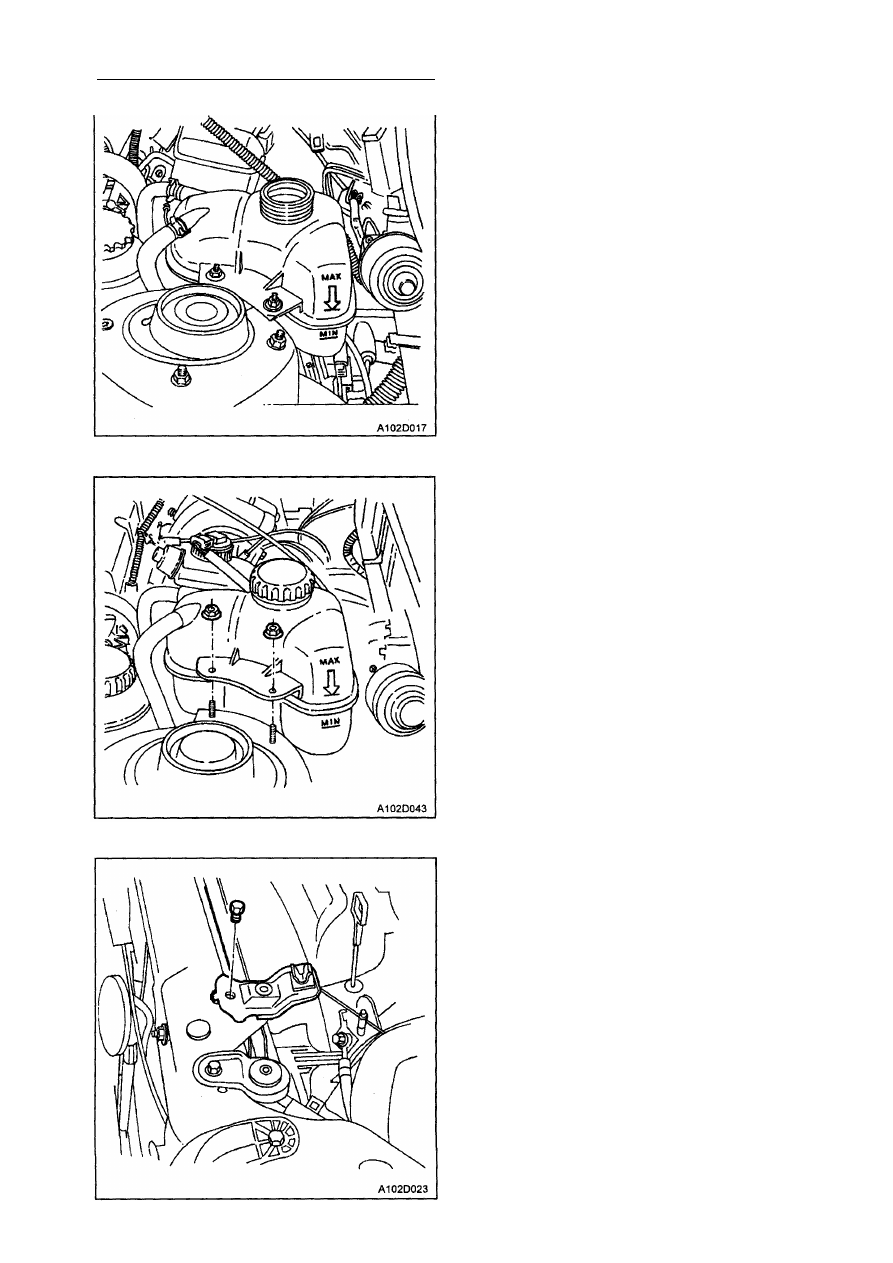

РАСШИРИТЕЛЬНЫЙ БАЧОК

Процедура снятия
Внимание: Для предотвращения трав­
матизма среди обслуживающего персо­
нала, не снимайте крышку расшири­
тельного бачка, пока двигатель и ра­
диатор находятся в горячем состоя­
нии, так как вследствие нагревания
система находится под давлением.
Могут выплеснуться под давлением
кипяток и пар.

1. Слейте охлаждающую жидкость двига­

теля до уровня ниже расширительного

бачка.

2. Отпустите зажимы переливного трубо­

провода и отсоедините переливной тру­
бопровод от расширительного бачка.

3. Открутите гайки крепления бачка.
4. Снимите бачок с машины.
5. Промойте внутреннюю и наружную сто­

роны расширительного бачка и крышку
водой с мылом.

6. Тщательно прополоскайте расшири­

тельный бачок и крышку.

Процедура установки

1. Установите расширительный бачок на

автомобиль.

2. Прикрепите расширительный бачок с по­

мощью гаек.
Затяжка
Затяните гайки расширительного бачка с
усилием 4 Н•м.

3. Присоедините переливные трубопрово­

ды к расширительному бачку.

4. Прикрепите переливные трубопроводы к

расширительному бачку с помощью хо­
мутов.

5. Заполните расширительный бачок ох­

лаждающей жидкостью до центрального

ориентирующего выступа или отметки
МАХ.

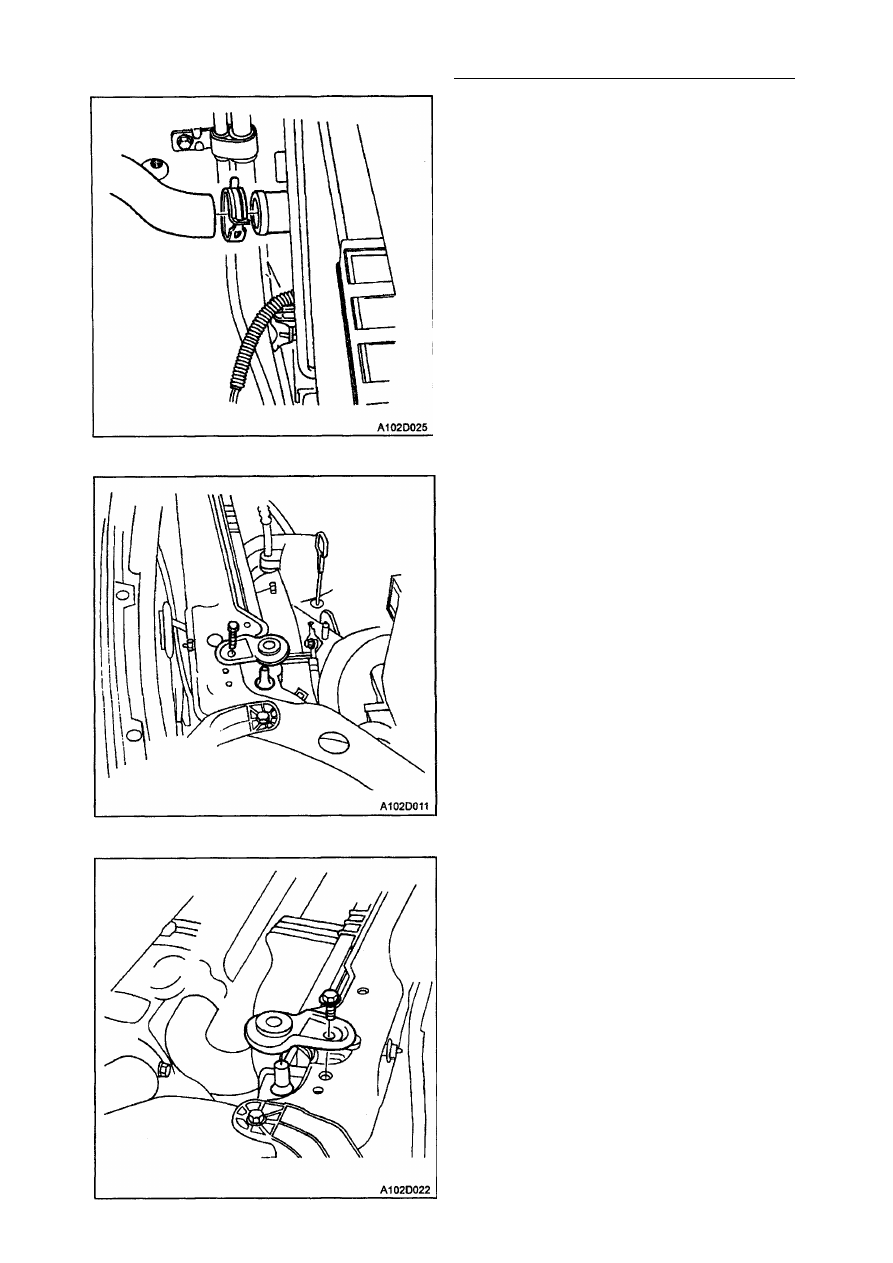

РАДИАТОР

П р о ц е д у р а снятия

1. Отсоедините отрицательный провод ак­

кумуляторной батареи.

2. Слейте охлаждающую жидкость двига­

теля. См. главу "Слив и наполнение сис­
темы охлаждения" в этом разделе.

3. Снимите опорный кронштейн штока ко­

жуха.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1D -17

4. Снимите основной охлаждающий венти­

лятор. См. главу "Электрический охлаж­

дающий вентилятор - основной" в этом

разделе.

5. Снимите вспомогательный охлаждаю­

щий вентилятор, если он имеется. См.
главу "Электрический охлаждающий
вентилятор - вспомогательный" в
этом разделе.

6. Снимите хомут нижнего трубопровода

радиатора.

7. Отсоедините нижний трубопровод ра­

диатора от радиатора.

8. Снимите хомут верхнего трубопровода

радиатора.

9. Отсоедините верхний трубопровод от

радиатора.

10. Снимите хомут трубопровода расшири­

тельного бачка на радиаторе.

11. Отсоедините трубопровод расширитель­

ного бачка от радиатора.

12. Отсоедините верхний и нижний трубо­

провод на левой стороне радиатора,

если он имеется.

13. Открутите стопорный левый верхний

болт радиатора.

14. Снимите левый верхний удерживающий

кронштейн радиатора.

15. Выкрутите правый верхний стопорный

болт радиатора.

16. Снимите правый верхний удерживаю­

щий кронштейн радиатора.

17. Снимите радиатор с автомобиля.
Внимание: В радиаторе все еще имеется

некоторое количество охлаждающей жид­
кости. Вылейте остаток охлаждающей жид­
кости из радиатора в поддон.
