1D -10 СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Процедура установки

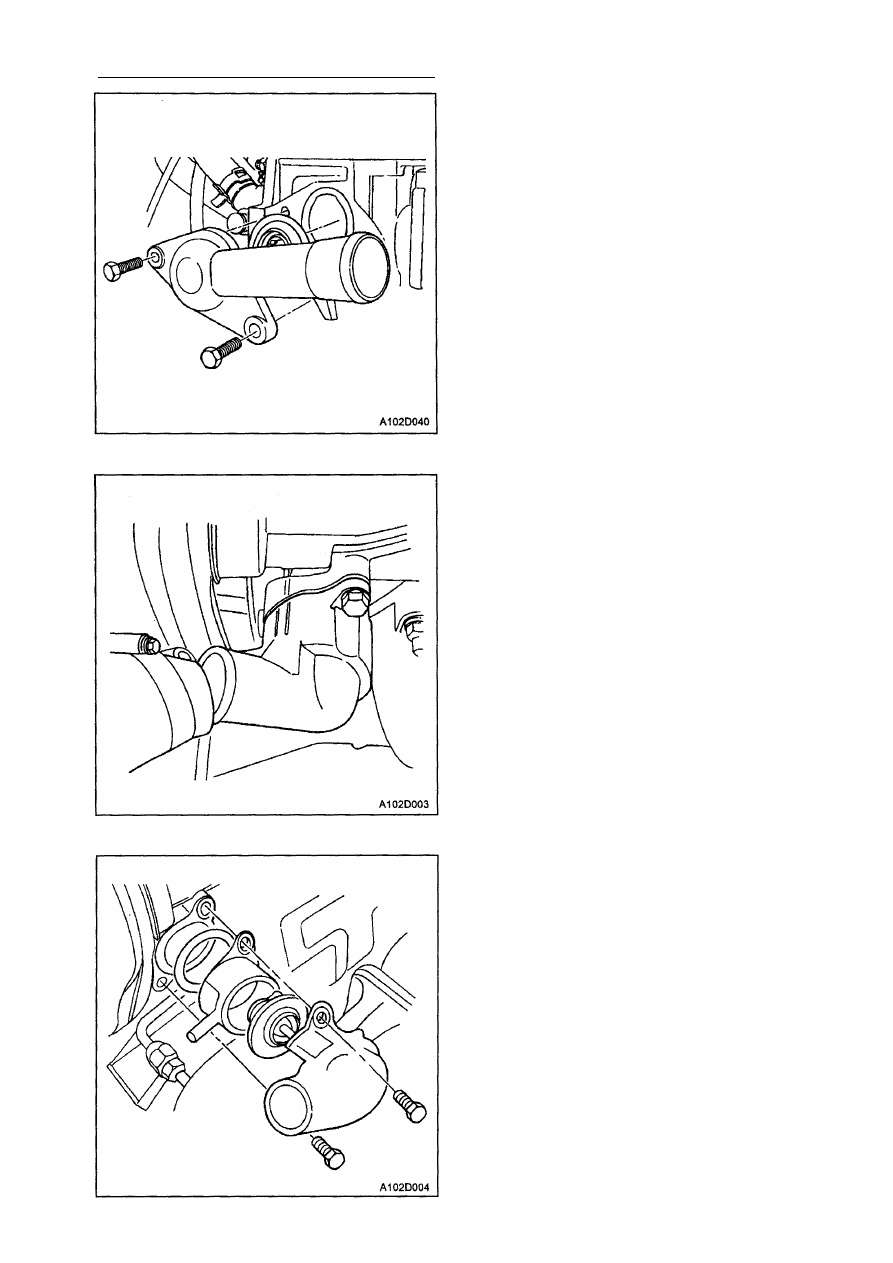

1. Установите термостат в нишу на головке

цилиндров.

2. Установите корпус термостата.
3. Прикрепите корпус термостата к голов­

ке цилиндров монтажными болтами.

Затяжка

Затяните монтажные болты корпуса тер­
мостата с усилием 20 Н•м.

4. Подсоедините верхний трубопровод ра­

диатора к корпусу термостата.

5. Прикрепите верхний трубопровод радиа­

тора к корпусу термостата с помощью
хомута для трубопровода.

6. Установите заднюю крышку зубчатого

ремня привода распредвала. См. Раздел

1В, "Двигатель SOHC".

7. Заполните систему охлаждения дви­

гателя. См. главу "Слив и наполнение
системы охлаждения" в этом разделе.

Двигатель DOHC

Процедура снятия
Внимание: Для предотвращения трав­
матизма среди обслуживающего персо­
нала, не снимайте крышку расшири­
тельного бачка, пока двигатель и ра­
диатор находятся в горячем состоя­
нии, так как вследствие нагревания
система находится под давлением.
Могут выплеснуться под давлением
кипяток и пар.

1. Слейте охлаждающую жидкость. См.

главу "Слив и наполнение системы ох­

лаждения" в этом разделе.

2. Отпустите хомут на верхнем трубопро­

воде радиатора на корпусе термостата.

3. Отсоедините верхний трубопровод ра­

диатора от корпуса термостата.

4. Отпустите хомут на перепускном трубо­

проводе.

5. Отсоедините перепускной трубопровод

от адаптера термостата.

6. Открутите монтажные болты, удержива­

ющие корпус термостата на головке ци­

линдров.

7. Снимите корпус термостата с головки.
8. Снимите кольцевое уплотнение с голов­

ки цилиндров.

9. Отделите крышку термостата от адап­

тера термостата.

10. Снимите термостат из его ниши на адап­

тере термостата.

11. Осмотрите седло клапана на предмет

нахождения инородных предметов, кото­
рые могут помешать правильной уста­
новке клапана в его седло.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1D -11

12. Осмотрите термостат на предмет пра­

вильной работы. См. главу "Испытание
термостата" в этом разделе.

13. Почистите сопряженные поверхности

корпуса термостата и головки цилинд­
ров.

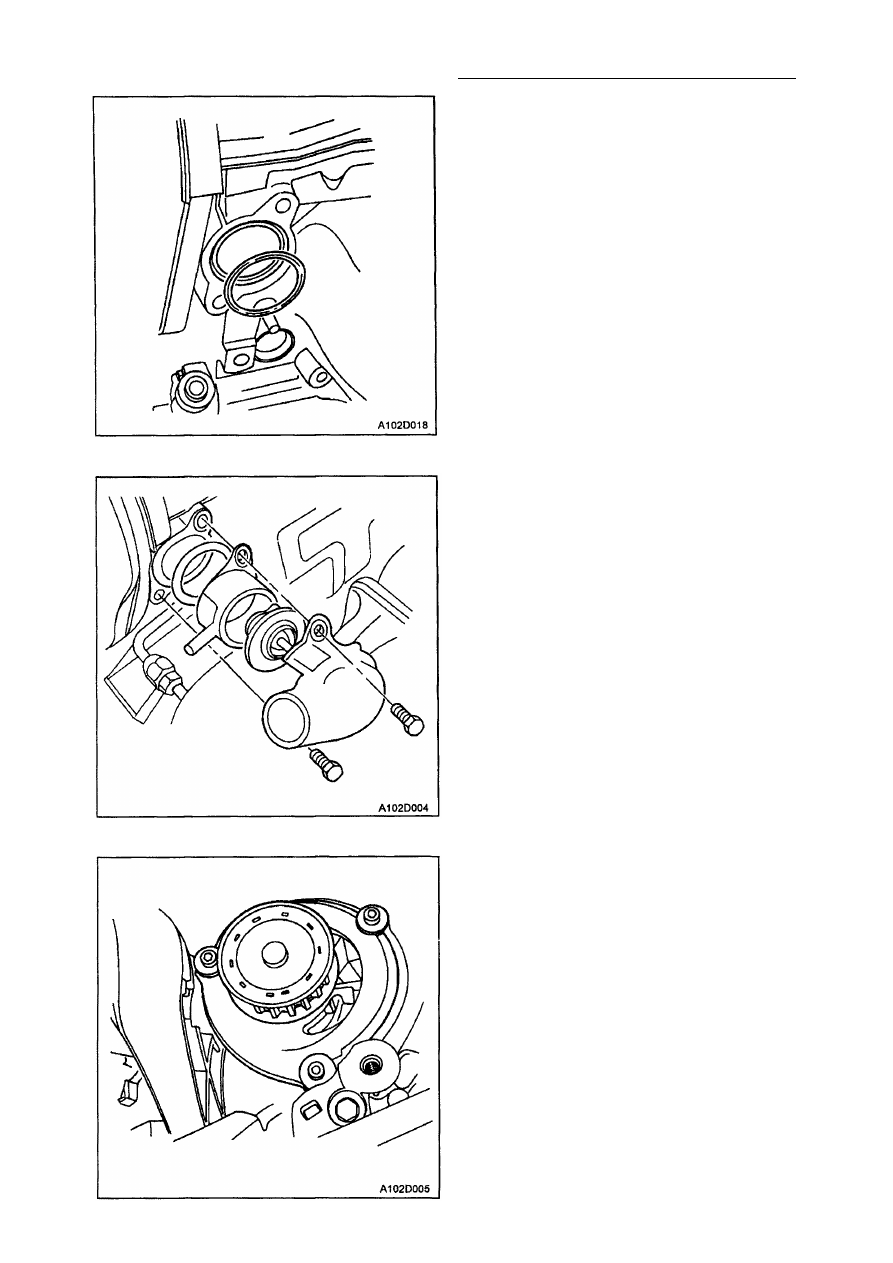

Процедура установки

1. Установите термостат в нишу адаптера

термостата.

2. Установите крышку термостата на адап­

тер термостата.

3. Нанесите слой смазки Lubriplate на уп-

лотнительную поверхность нового коль­

цевого уплотнения.

4. Установите новое кольцевое уплотнение

в пазик на головке цилиндров.

5. Прикрепите корпус термостата к головке

цилиндров с помощью монтажных бол­

тов.
Затяжка

Затяните монтажные болты корпуса тер­
мостата с усилием 20 Н•м.

6. Подсоедините перепускной трубопровод

к адаптеру термостата.

7. Прикрепите перепускной трубопровод с

помощью хомута.

8. Подсоедините верхний трубопровод ра­

диатора к корпусу термостата.

9. Прикрепите верхний трубопровод радиа­

тора к корпусу термостата с помощью
хомута.

10. Заполните систему охлаждения дви­

гателя. См. главу "Слив и наполнение

системы охлаждения" в этом разделе.

НАСОС ДЛЯ ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

Процедура снятия

1. Слейте охлаждающую жидкость до уров­

ня ниже корпуса термостата. См. главу

"Слив и наполнение системы охлаж­

дения" в этом разделе.

2. Снимите заднюю крышку зубчатого рем­

ня привода распредвала. См. Раздел 1В,

"Двигатель SOHC" или Раздел 1С, "Дви­

гатель DOHC".

3. Снимите монтажные болты насоса для

охлаждающей жидкости.

4. Снимите насос для охлаждающей жид­

кости с блока цилиндров.

5. Снимите кольцевое уплотнение с насоса

для охлаждающей жидкости.

1D - 12 СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

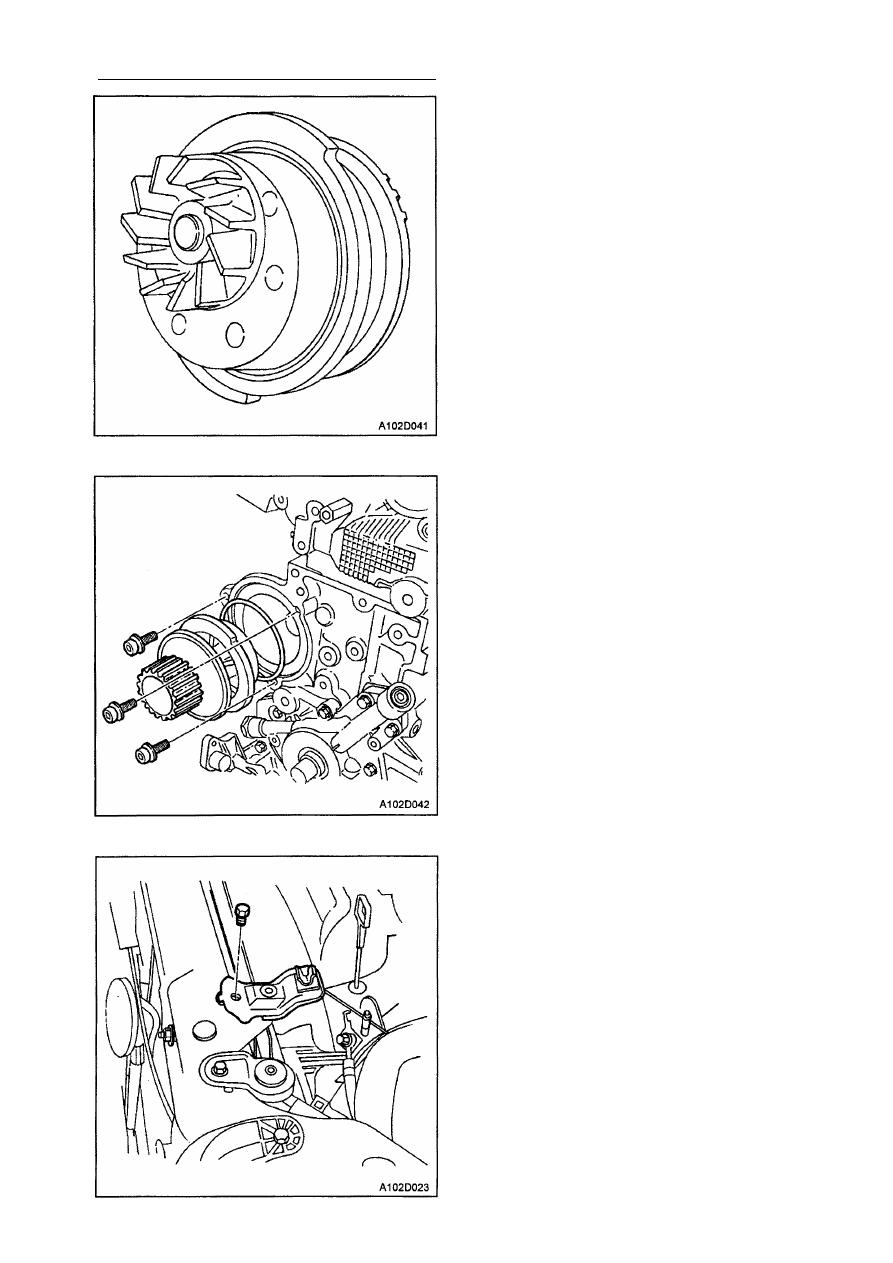

Процедура осмотра и чистки

1. Осмотрите корпус насоса для охлажда­

ющей жидкости на предмет трещин и
утечки.

2. Осмотрите подшипник насоса для ох­

лаждающей жидкости на предмет зазора

или повышенного шума.

3. Осмотрите шкив насоса для охлаждаю­

щей жидкости на предмет чрезмерного
износа. Если насос для охлаждающей

жидкости имеет дефекты, замените на­

сос.

4. Почистите сопряженные поверхности на­

соса для охлаждающей жидкости и блока
цилиндров.

Процедура установки

1. Установите новое кольцевое уплотнение

на насос для охлаждающей жидкости.

2. Покройте слоем смазки Lubriplate уплот-

нительную поверхность кольцевого уп­

лотнения.

3. Установите насос для охлаждающей

жидкости на блок цилиндров двигателя.

4. Прикрепите насос для охлаждающей

жидкости к блоку цилиндров двигателя с

помощью монтажных болтов.

Затяжка

Затяните монтажные болты насоса

для охлаждающей жидкости с усилием

10 Н•м.

5. Установите заднюю крышку зубчатого

ремня привода распредвала. См. Раздел

1В, "Двигатель SOHC".

6. Заполните систему охлаждения двига­

теля. См. главу "Слив и наполнение сис­

темы охлаждения" в этом разделе.

ЭЛЕКТРИЧЕСКИЙ ОХЛАЖДАЮЩИЙ

ВЕНТИЛЯТОР - ОСНОВНОЙ

П р о ц е д у р а снятия
1. Отсоедините отрицательный провод ак­

кумуляторной батареи.

2. Снимите опорный кронштейн штока ко­

жуха.

3. Отсоедините колодку охлаждающего

вентилятора.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1D-13

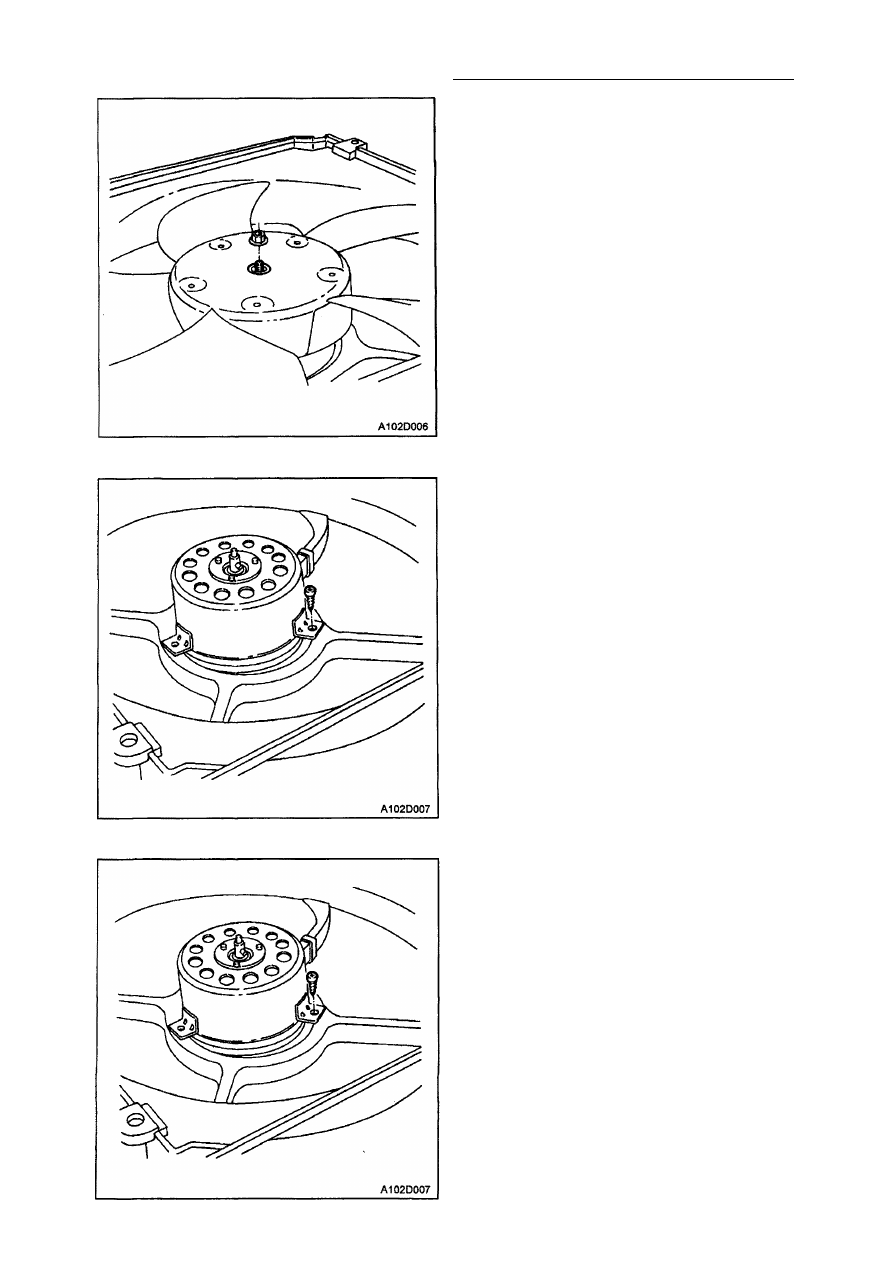

4. Выверните монтажные болты кожуха

вентилятора.

5. Поднимите узел кожуха вентилятора

вверх и снимите узел кожуха вентилято­
ра с автомобиля.

6. Снимите лопасть вентилятора с мотора

вентилятора, сняв гайку в центре втулки
вентилятора.

7. Снимите стопорные винты двигателя

вентилятора.

8. Снимите двигатель вентилятора с кожу­

ха.

Процедура установки
Внимание: Если лопасть вентилятора

изогнута или повреждена, не пытай­

тесь отремонтировать или повторно
использовать поврежденную деталь.
Изогнутый или поврежденный узел

вентилятора необходимо заменить на
новый узел вентилятора. Важно, что­
бы узлы вентилятора находились в со­
ответствующем равновесии. Узел вен­
тилятора, который не находится в со­
ответствующем равновесии, может
выйти из строя и улететь в сторону во
время работы, создавая экстремаль­
ную опасность. Соответствующее

равновесие не может быть достиг­
нуто при изогнутом или поврежденном

вентиляторе.
1. Установите мотор вентилятора на кожух.

2. Прикрепите мотор к кожуху с помощью

стопорных винтов.
Затяжка
Затяните стопорные винты мотора вен­

тилятора с усилием 4 Н•м.
