Дэу Ланос. Руководство по ремонту - часть 111





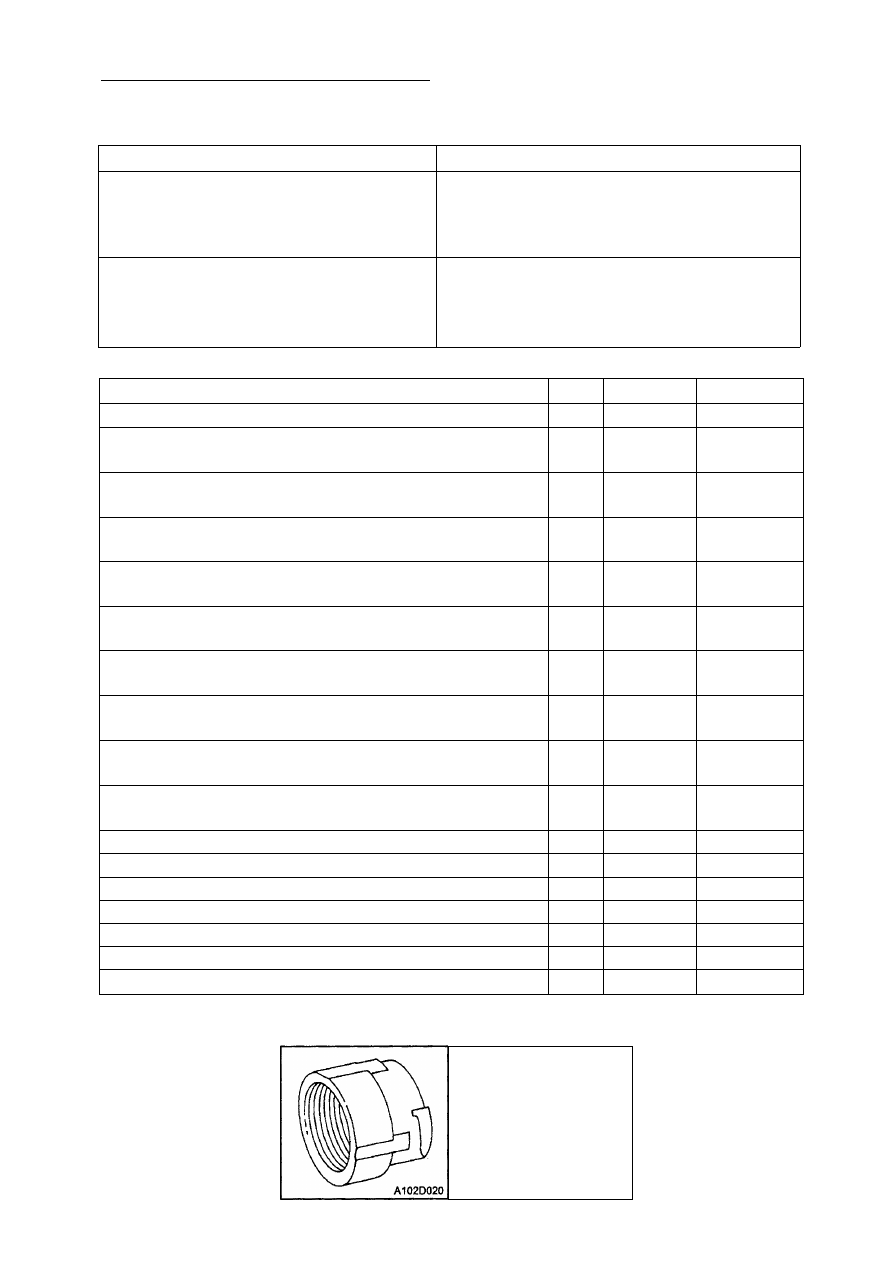

1D - 2 СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

СПЕЦИФИКАЦИИ

ЗАПРАВОЧНЫЕ ОБЪЕМЫ

Применение

Описание

Охлаждающая жидкость в системе охлаж­

дения (система MPFI SOHC)

7.0 литров (1.85 галлона) для автоматичес­

кой коробки передач
7.0 литров (1.85 галлона) для механической
коробки передач

Охлаждающая жидкость в системе охлаж­

дения (система MPFI DOHC)

7.1 литра (1.88 галлона) для автоматической
коробки передач
7.2 литра (1.90 галлона) для механической

коробки передач

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м  Фунт-фут  Фунтдюйм

Монтажные болты насоса для охлаждающей жидкости

10

-

89

Стопорные гайки двигателя электрического охлаждаю­
щего вентилятора (вспомогательного)

3.2

-

28

Стопорная гайка электрического охлаждающего венти­
лятора (вспомогательного)

-

35

Гайка двигателя электрического охлаждающего венти­

лятора (основного)

3.2

-

28

Стопорные винты двигателя электрического охлаждаю­
щего вентилятора (основного)

-

35

Монтажные болты узла электрического охлаждающего
вентилятора (вспомогательного)

-

35

Монтажные болты узла электрического охлаждающего
вентилятора (основного)

-

35

Температурный датчик охлаждающей жидкости двига­
теля (DOHC)

20

15

-

Температурный датчик охлаждающей жидкости двига­
теля (SOHC)

20

15

-

Стопорный болт отрицательного вывода аккумулятор­
ной батареи

15

11

-

Стопорный болт радиатора (верхний левый)

-

35

Стопорный болт радиатора (верхний правый)

-

35

Гайки крепления расширительного бачка

-

35

Монтажные болты корпуса термостата (DOHC)

20

15

-

Монтажные болты корпуса термостата (SOHC)

20

15

-

Болт трубопровода охлаждения трансмиссии (нижний)

12

-

106

Болт трубопровода охлаждения трансмиссии (верхний)

12

-

106

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Таблица специальных инструментов

КМ-471

Адаптер

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1D - 3

ДИАГНОСТИКА

ИСПЫТАНИЕ ТЕРМОСТАТА

1. Снимите термостат с машины. См. главу

"Термостат" в этом разделе.

2. Удостоверьтесь, что пружина клапана

сжата, когда термостат полностью зак­
рыт. Если пружина не сжата, замените

термостат.

3. Подвесьте термостат и термометр в

емкости со смесью 50/50 этиленгликоля
и воды. Не допускайте, чтобы термостат

или термометр находились в нижней

части емкости, поскольку неравномер­

ная концентрация тепла в нижней час­

ти может дать неточные измерения тем­

пературы.

4. Нагрейте емкость на горелке.
5. Пользуйтесь термометром для изме­

рения температуры подогретого раст­
вора.

6. Термостат должен начать открываться

при 87°С (189°F) и должен полностью
открыться при 102°С (226°F). Если он не
открывается при этих температурах, за­
мените термостат.

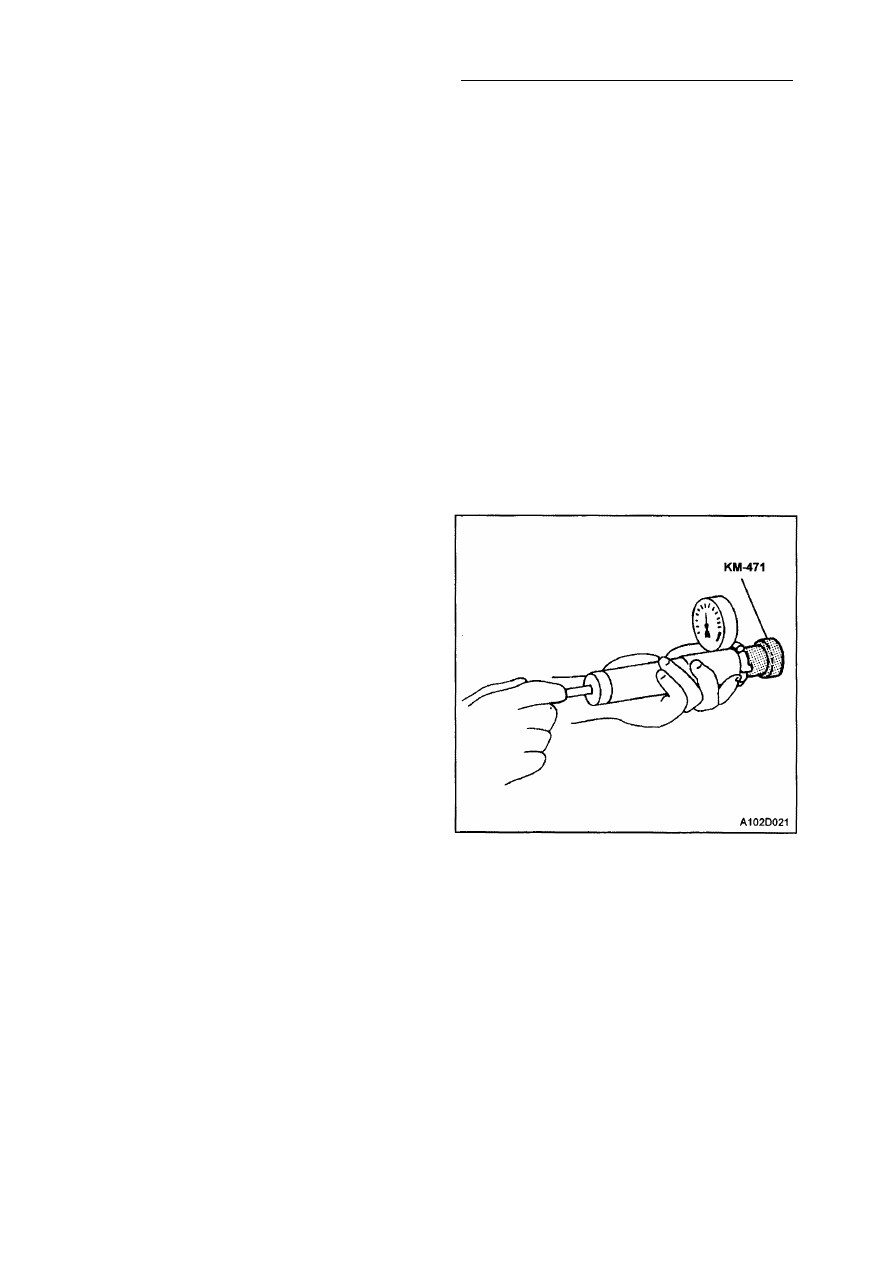

ИСПЫТАНИЕ КРЫШКИ

РАСШИРИТЕЛЬНОГО БАЧКА

Необходимые инструменты:

Адаптер КМ-471

Крышка расширительного бачка поддержи­
вает соответствующее давление, защищает

систему от высокого давления благодаря
открыванию клапана давления и защищает
гибкие трубопроводы для охлаждающей
жидкости от разрыва.

1. Смойте любой осадок с крышки расши­

рительного бачка и седла клапана ва­
куумного давления для крышки расши­
рительного бачка.

2. Проверьте на предмет любого повреж­

дения или деформации вакуумный кла­

пан давления для крышки расширитель­
ного бачка. Если обнаружено какое-либо
повреждение или деформация, замени­

те крышку.

3. Установите на крышку соответствующий

прибор для проверки герметичности
системы охлаждения, используя адаптер
КМ-471.

4. Оттяните вакуумный клапан давления в

открытое положение. Если крышка
расширительного бачка не уплотнена
надлежащим образом, замените крышку
расширительного бачка.

5. Герметизируйте крышку, создав избы­

точное давление до 90-120 кПа.

6. Подождите 10 секунд и проверьте дав­

ление, поддерживаемое прибором, ус­
тановленным на крышке расширитель­

ного бачка.

7. Если давление, поддерживаемое при­

бором для измерения давления в систе­
ме охлаждения падает ниже 80 кПа, за­
мените крышку расширительного бачка.

1D - 4 СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ДИАГНОСТИКА СИСТЕМЫ ОХЛАЖДЕНИЯ

Перегрев двигателя

Проверка

Действие

Проверьте на предмет падения уровня
охлаждающей жидкости.

Добавьте охлаждающую жидкость.

Проверьте на предмет низкой концентра­
ции раствора охлаждающей жидкости.

Убедитесь, что раствор охлаждающей жид­
кости является смесью 50/50 этиленгликоля
и воды.

Проверьте переднюю часть радиатора на
предмет загрязнения, листьев или насе­
комых.

Почистите переднюю часть радиатора.

Проверьте на предмет утечки из гибкого

трубопровода, насоса для охладителя,

обогревателя, корпуса термостата, ради­
атора, заглушек отверстия решетки или
уплотнения головки.

Замените поврежденные детали.

Проверьте на предмет неисправности

термостата.

Замените поврежденный термостат.

Проверьте на предмет замедленного мо­
мента размыкания контактов датчика
включения вентилятора.

Осуществите диагностику кода электронного
модуля управления. Удостоверьтесь в це­
лостности зубчатого ремня привода распред­

вала.

Проверьте на предмет неправильной ра­
боты электрический охлаждающий вен­

тилятор.

Замените электрический охлаждающий вен­

тилятор.

Проверьте на предмет засоренности или
неисправности гибкие трубопроводы ра­

диатора.

Замените поврежденные гибкие трубопрово­

ды радиатора.

Проверьте на предмет неисправности во­

дяной насос.

Замените неисправный водяной насос.

Проверьте на предмет неисправности
крышку расширительного бачка.

Замените неисправную крышку
расширительного бачка.

Проверьте на предмет того, не треснуты

ли или не засорены головка цилиндра

или блок цилиндров двигателя.

Отремонтируйте поврежденную головку ци­
линдра или поврежденный блок цилиндров
двигателя.

Падение уровня охлаждающей жидкости

Проверка

Действие

Проверьте на предмет утечки в радиато­
ре.

Замените поврежденный радиатор.

Проверьте на предмет утечки в:

* расширительном бачке
* гибком трубопроводе.

Замените:
* расширительный бачок
* гибкий трубопровод.

Проверьте на предмет ослабления или
повреждения:
* трубопроводов радиатора
* соединений.

Осуществите притирку трубопроводов.
Замените трубопроводы или зажимы.

Проверьте на предмет утечки уплотнения
насоса для охлаждающей жидкости.

Замените уплотнение насоса для охлаждаю­
щей жидкости.

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 1D - 5

Падение уровня охлаждающей жидкости (окончание)

Проверка

Действие

Проверьте на предмет утечки прокладку
насоса для охлаждающей жидкости.

Замените прокладку насоса для охлаждаю­
щей жидкости.

Проверьте на предмет слабой затяжки

болтов головки цилиндров.

Затяните болты головки цилиндра до норм,
указанных в спецификациях.

Проверьте на предмет утечки в:

* впускном патрубке
* прокладке головки цилиндра
* заглушке отверстия блока цилиндров
двигателя
* решетке обогревателя
* сливной пробке радиатора.

Отремонтируйте или замените любую де­

таль, давшую течь.

Остановка двигателя при достижении нормальной рабочей температуры

или поступлении холодного воздуха из обогревателя

Проверка

Действие

Проверьте на предмет определения:

* не западает ли термостат в открытом
положении
* не соответствующий тип термостата.

Установите новый термостат соответствую­
щего типа и теплового интервала.

Проверьте уровень охлаждающей жид­
кости на предмет определения, не нахо­

дится ли уровень охлаждающей жидкос­
ти ниже отметки MIN на расширительном
бачке.

Добавьте достаточное количество охлаждаю­

щей жидкости для достижения указанной от­
метки на расширительном бачке.

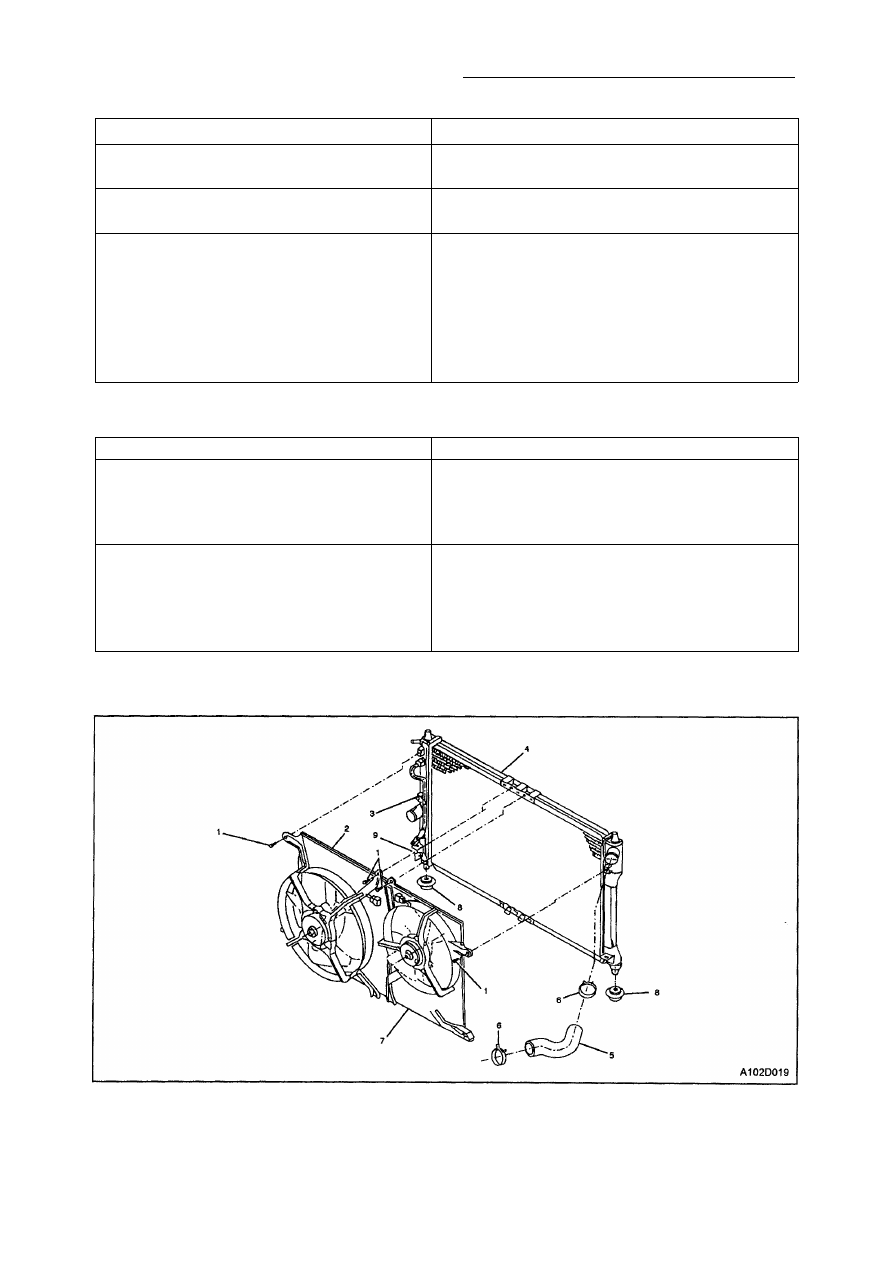

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

РАДИАТОР/ВЕНТИЛЯТОР

1. Болт

2. Основной охлаждающий вентилятор
3. Держатель трубопровода гидропередачи

(только автоматическая трансмиссия)

4 . Радиатор
5. Верхний трубопровод радиатора

6. Хомут
7. Вспомогательный охлаждающий

вентилятор (только кондиционирование

воздуха)

8. Подушка радиатора
9. Сливной кран
