ДВИГАТЕЛЬ DOHC 1С-97

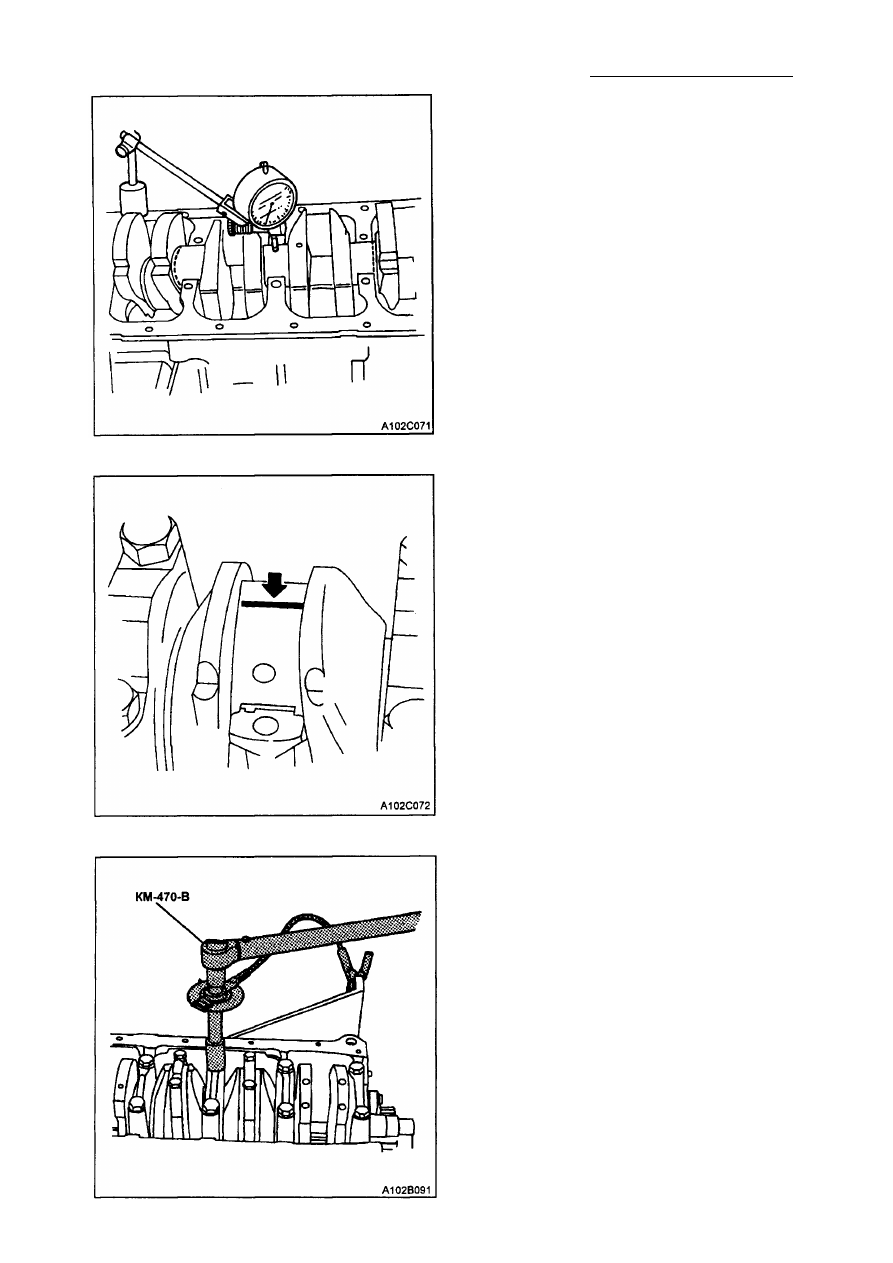

7. На коленчатом валу, установленном

на переднем и заднем подшипниках

коленчатого вала, проверить среднюю
шейку коленчатого вала на предмет

допустимого отклонения от круглой

формы. См. главу "Спецификации
двигателя" в этом разделе.

Внимание: Нанесите смазку на шейки ко­

ленчатого вала и слегка смажьте подшип­

ники коленчатого вала так, чтобы слой
измерительного пластика не сорвался
при снятии крышек подшипников колен­
чатого вала.

8. Проверьте все зазоры подшипников

коленчатого вала, используя изме­
рительный пластик (пластичные плас­

тиковые полосы).

9. Нарежьте пластиковые измеритель­

ные полосы по ширине подшипника.
Расположите их вдоль оси между
шейками коленчатого вала и подшип­
никами коленчатого вала.

10. Установите крышки подшипников ко­

ленчатого вала.

11. Установите болты крышек подшипни­

ков коленчатого вала.

Затяжка
Затяните болты крышек подшипников

коленчатого вала с усилием 50 Н•м.
Используя динамометр КМ-470-В, за­

тяните болты крышек подшипников ко­
ленчатого вала еще на 45° +15°.

1С-98 ДВИГАТЕЛЬ DOHC

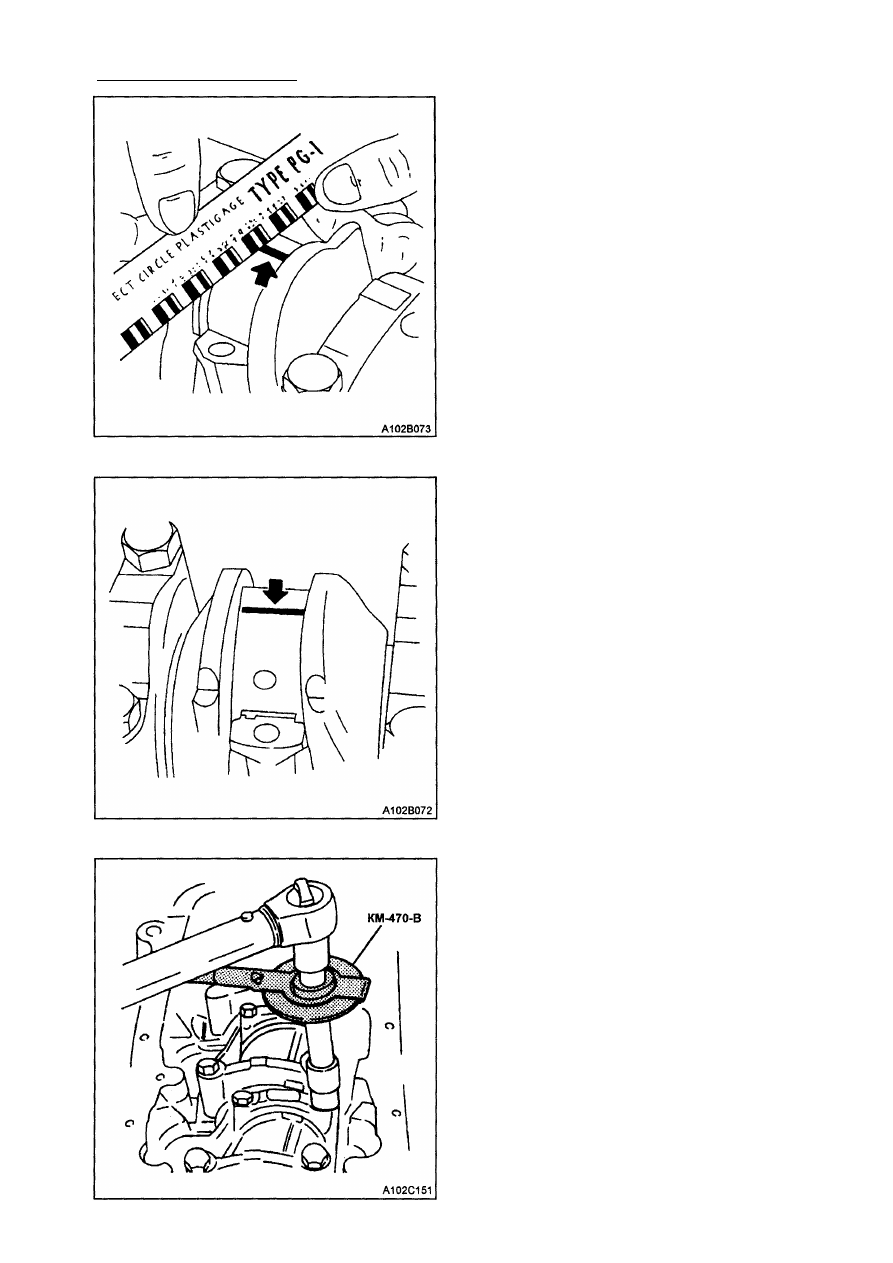

12. Снимите крышки подшипников колен­

чатого вала.

13. Измерьте ширину сплющенной плас­

тиковой нити измерительного пластика

с помощью линейки. (Измерительный
пластик подходит для различных

диапазонов допуска.)

14. Проверьте зазоры подшипников на

предмет диапазонов допуска. См. гла­
ву "Спецификации двигателя" в этом

разделе.

Процедура осмотра шатунов

1. Нанесите слой моторного масла на

подшипники нижней головки шатуна.

2. Установите верхние вкладыши под­

шипников шатунов на шейках
шатунов.

3. Установите нижние вкладыши под­

шипников шатунов на крышки под­
шипников шатунов.

Примечание: Нанесите смазку на шейки
коленчатого вала и слегка смазать под­
шипники нижней головки шатуна так,
чтобы слой измерительного пластика не
сорвался при снятии крышек подшип­
ников нижней головки шатуна.

4. Проверьте все зазоры подшипника

нижней головки шатуна, используя
измерительный пластик (пластичные
пластиковые полосы).

5. Нарежьте измерительные пластико­

вые полосы по ширине подшипника.
Расположите их вдоль оси между
шейками шатуна и подшипниками
шатуна.

6. Установите крышки подшипников

шатунов.

7. Наживите болты крышек подшипни­

ков шатунов.
Затяжка
Затяните болты крышек подшипников
шатунов с усилием 25 Н•м. Используя

динамометр КМ-470-В, затянуть болты

крышек коленчатого вала еще на
30° + 15°.

ДВИГАТЕЛЬ DOHC 1С-99

8. Снимите крышки подшипников шату­

нов.

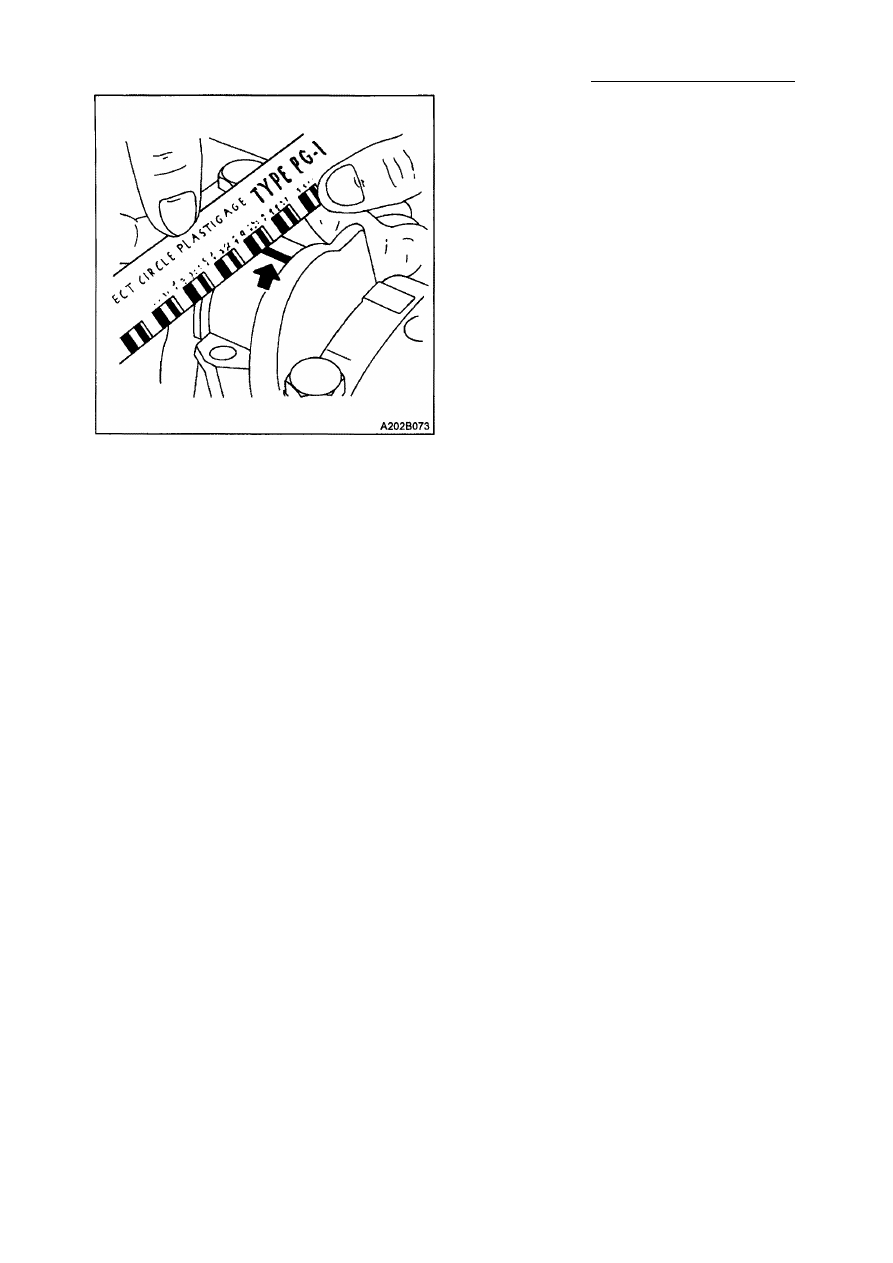

9. Измерьте толщину сплющенной поло­

сы измерительного пластика с по­
м о щ ь ю  л и н е й к и (измерительный

пластик подходит для различных диа­
пазонов допуска).

10. Проверьте зазор подшипников на пред­

мет диапазонов допуска. См. главу

"Спецификации двигателя" в этом

разделе.

РАЗДЕЛ 1D

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода
предотвращает травматизм обслуживающего персонала и повреждение авто­
мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Спецификации 1D-2

Заправочные объемы 1D-2
Моменты затяжки резьбовых соединений 1D-2

Специальные инструменты 1D-2

Таблица специальных инструментов 1D-2

Диагностика 1D-3

Испытание термостата 1D-3
Испытание крышки расширительного бачка 1D-3

Диагностика системы охлаждения 1D-4

Расположение деталей 1D-5

Радиатор/вентилятор 1D-5
Насос для охлаждающей жидкости/ термостат (DOHC) 1D-6
Насос для охлаждающей жидкости/ термостат (SOHC) 1D-7

Техническое обслуживание и ремонт 1D-8

Слив и наполнение системы охлаждения 1D-8
Термостат 1D-9
Насос для охлаждающей жидкости 1D-11
Электрический охлаждающий вентилятор - основной 1D-12
Электрический охлаждающий вентилятор - вспомогательный 1D-14

Расширительный бачок 1D-16
Радиатор 1D-16

Температурный датчик охлаждающей жидкости двигателя 1D-19

Общее описание и работа системы 1D-21

Общее описание 1D-21

Радиатор 1D-21
Расширительный бачок 1D-21
Насос для охлаждающей жидкости 1D-21

Термостат 1D-21

Электрический охлаждающий вентилятор 1D-22

Датчик температуры охлаждающей жидкости двигателя 1D-23

Обогреватель блока цилиндров двигателя 1D-23
