ДВИГАТЕЛЬ DOHC 1С-89

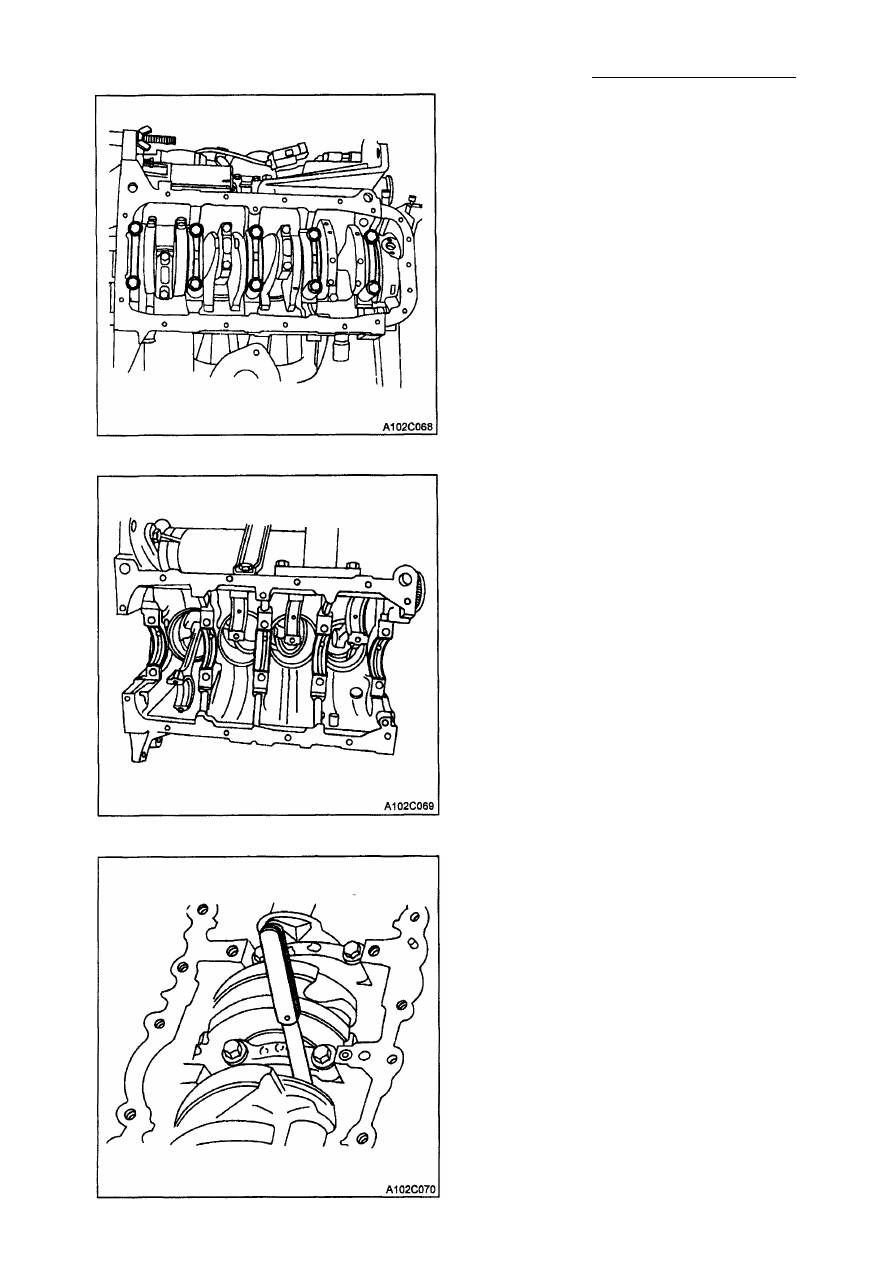

42. Отметить порядок крышек подшипни­

ков коленчатого вала.

43. Снимите болты крышек подшипников

коленчатого вала.

44. Снимите крышки подшипников колен­

чатого вала.

45. Снимите коленчатый вал.

46. Снимите подшипники коленчатого ва­

ла.

47. Почистите все необходимые детали.

Процедура сборки

1. Покройте слоем моторного масла под­

шипники коленчатого вала.

2. Установите верхние вкладыши под­

шипников коленчатого вала в блок
цилиндров двигателя.

3. Установите коленчатый вал.

4. Установите нижние вкладыши подшип­

ников коленчатого вала в крышки
подшипников.

5. Проверьте люфт торца коленчатого ва­

ла при установленных подшипниках

коленчатого вала.

6. Проверьте люфт торца коленчатого ва­

ла на предмет допустимого люфта
торца коленчатого вала. См. главу

"Спецификации двигателя" в этом

разделе.

1С-90 ДВИГАТЕЛЬ DOHC

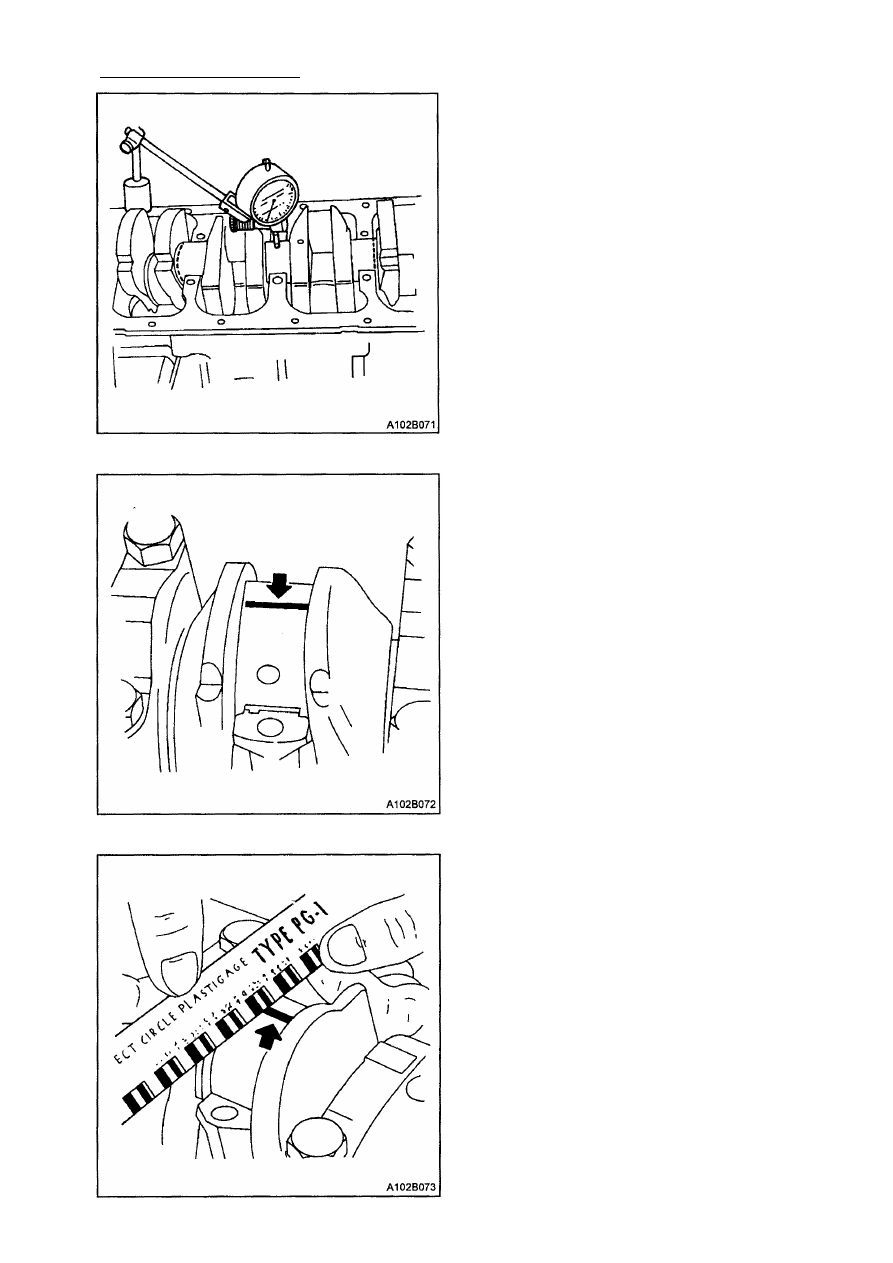

7. При установленном коленчатом ва­

ле на переднем и заднем подшипниках

коленчатого вала проверить среднюю
шейку коленчатого вала на допусти­
мость отклонения от круглой формы.
См. главу "Спецификации двигателя"
в этом разделе.

Внимание: Нанести смазку на шейки
коленчатого вала и слегка смазать под­
шипники коленчатого вала так, чтобы слой
измерительного пластика не сорвался при
снятии крышек подшипников коленчатого
вала.

8. Проверьте все зазоры подшипников

коленчатого вала с помощью имею­
щегося пластикового измерителя (гиб­
кие пластиковые полосы).

9. Нарежьте пластиковые измеритель­

ные полосы по ширине подшипника.
Расположите их вдоль оси между
шейками коленчатого вала и под­
шипниками коленчатого вала.

10. Установите болты и крышки подшип­

ников коленчатого вала.
Затяжка
Затяните болты крышек подшипников
коленчатого вала с усилием 50 Н•м на

45°+15°.

11. Снимите крышки и болты крышки под­

шипника коленчатого вала.

12. Измерьте толщину сплющенной по­

лосы измерительного пластика с по­

м о щ ь ю  л и н е й к и .  ( И з м е р и т е л ь н ы й
пластик подходит для различных диа­
пазонов допуска.)

13. Проверьте зазоры подшипника на

предмет диапазонов допуска. См. гла­
ву "Спецификации двигателя" в этом

разделе.

ДВИГАТЕЛЬ DOHC 1С-91

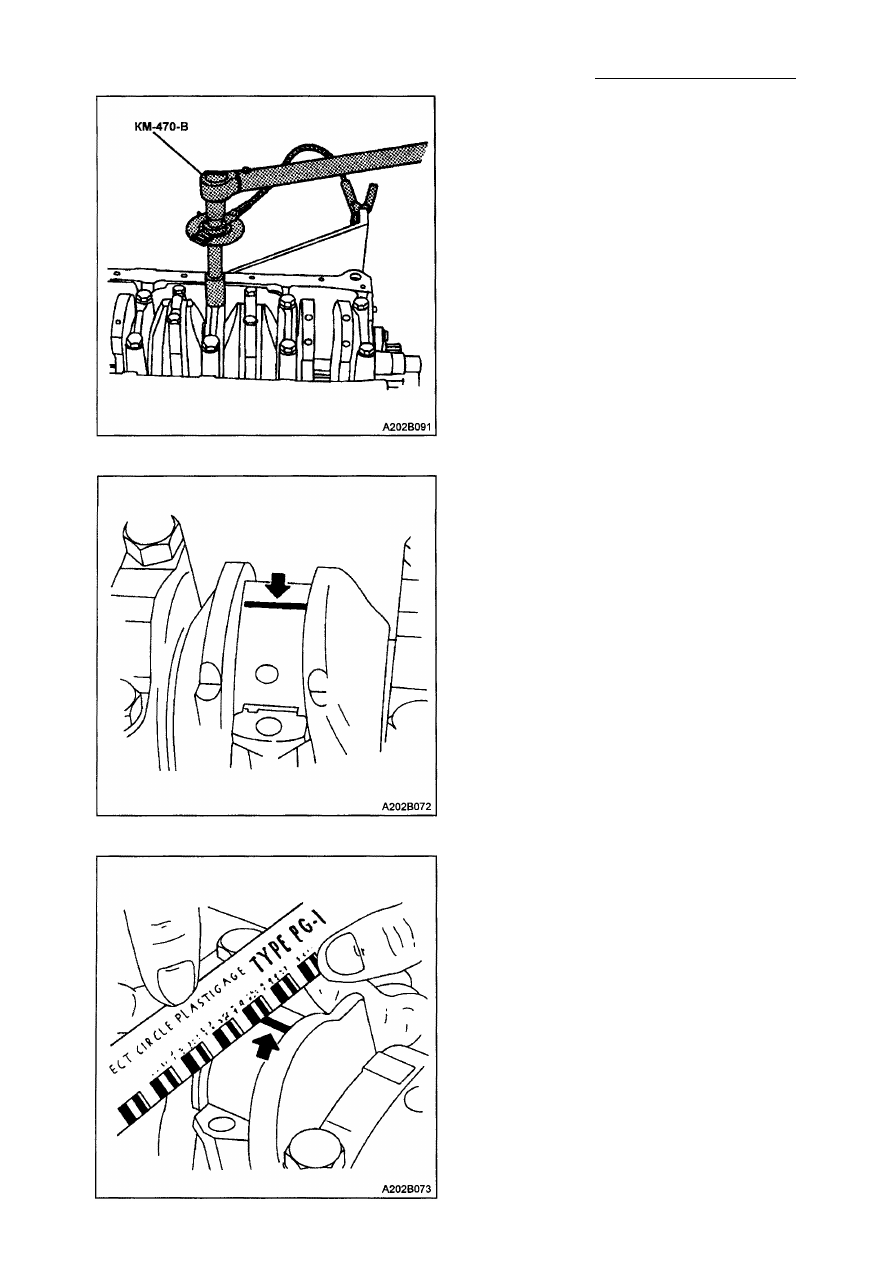

14. Вставьте шарик из связывающей уп­

лотняющей смеси в пазики крышек

подшипника коленчатого вала.

15. Установите подшипниковые крышки ко­

ленчатого вала в блок цилиндров
двигателя.

16. Затяните крышки подшипников колен­

чатого вала, используя новые болты.
Затяжка
Затяните болты крышек подшипников

коленчатого вала с усилием 50 Н•м, ис­
пользуя динамометрический гаечный
ключ. Пользуйтесь динамометром
КМ-470-В для затяжки подшипников
коленчатого вала на 45° + 15°.

Внимание: Нанести смазку на шейки ко­

ленчатого вала и слегка смазать подшип­

ники коленчатого вала так, чтобы слой
измерительного пластика не сорвался при
снятии крышек подшипников коленчатого
вала.

17. Проверьте все зазоры подшипников

коленчатого вала с помощью имею­
щегося пластикового измерителя (гиб­
кие пластиковые полосы).

18. Нарежьте пластиковые измерительные

полосы по ширине подшипников ша­

тунов. Расположите их вдоль оси

между шейками шатунов и подшип­
никами шатунов.

19. Установите крышки подшипников

шатунов.
Затяжка
Затяните болты крышек подшипников
шатунов с усилием 25 Н•м, используя

динамометрический гаечный ключ.

Пользуйтесь динамометром КМ-470-В

для затяжки болтов крышек подшипни­

ков шатунов на 30° +15°.

20. Снимите крышки подшипников шату­

нов.

21. Измерьте толщину сплющенной поло­

сы измерительного пластика с по­
м о щ ь ю  л и н е й к и . ( И з м е р и т е л ь н ы й
пластик подходит для различных диа­
пазонов допуска.)

22. Проверьте зазор подшипников на пред­

мет диапазонов допуска. См. главу

"Спецификации двигателя" в этом

разделе.

1С-92 ДВИГАТЕЛЬ DOHC

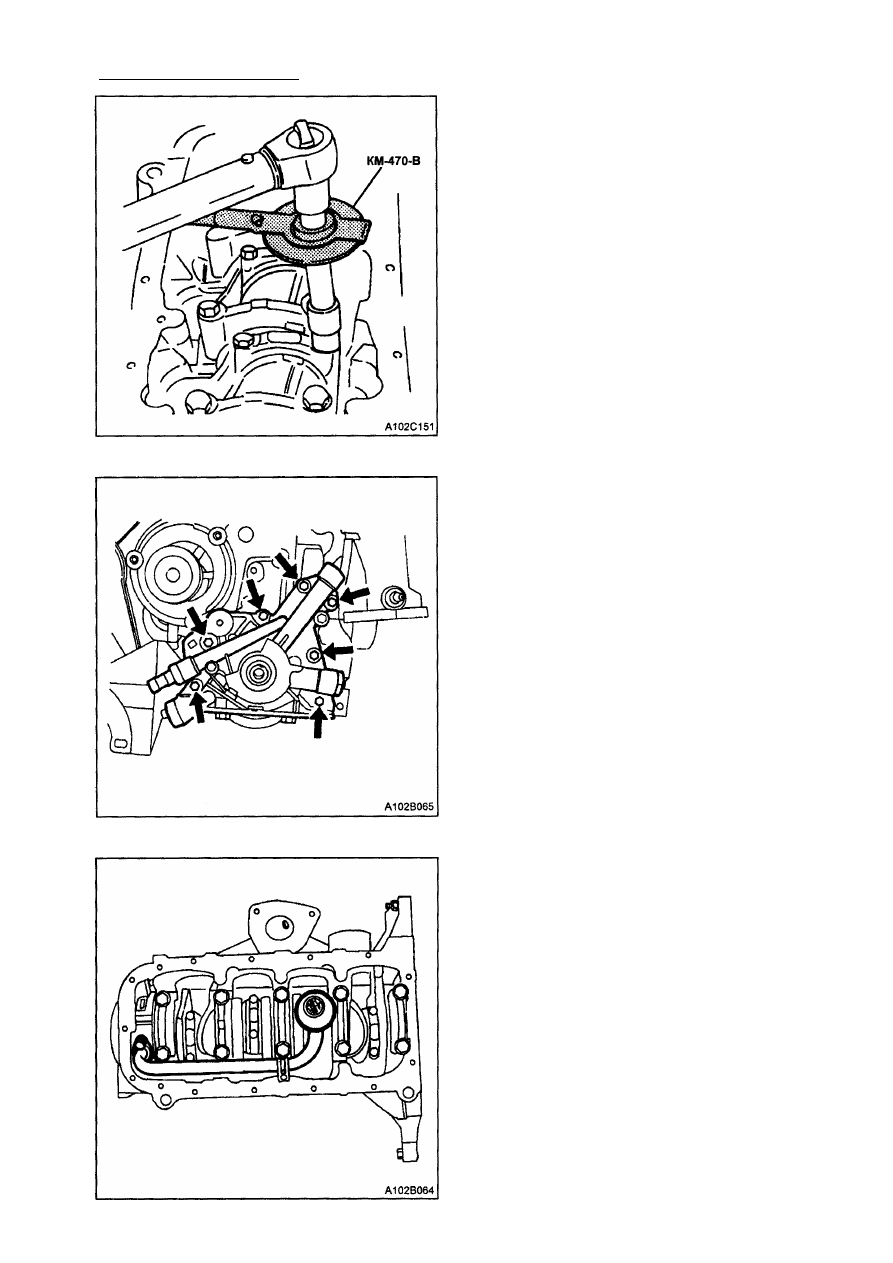

23. Установите крышки подшипников ша­

тунов на шатуны.

24. Затяните крышки подшипников шату­

нов новыми болтами.
Затяжка
Затяните болты крышек подшипников
шатунов с усилием 25 Н•м, используя

динамометрический гаечный ключ.

Используйте динамометр КМ-470-В

для затяжки болтов крышек шатунов

на 30°+ 15°.

25. Установите масляный насос.
26. Наживите стопорные болты масляно­

го насоса.

Затяжка

Затяните стопорные болты масляного
насоса с усилием 10 Н•м.

27. Установите масляный насос/ подаю­

щий трубопровод.

28. Наживите болты масляного насоса/

подающего трубопровода.

Затяжка
Затяните болты масляного насоса/
подающего трубопровода с усилием

10 Н•м.
